電鍍厚度如何影響黃銅電纜接頭的耐腐蝕性？

簡介

在腐蝕性環境中，鍍層厚度不足會讓濕氣和化學物質滲透保護鍍層，導致黃銅電纜接頭過早失效。 脫鋅¹, 應力腐蝕開裂²以及可能在安裝後數月內危及整個電氣系統的災難性密封故障。

10-25 微米的鍍鎳厚度可為黃銅電纜接頭提供最佳的防腐保護，其中 10 微米適用於室內應用，15 微米適用於標準的海洋環境，而 25 微米則適用於嚴重的化學曝露環境，與未鍍鎳的黃銅組件相比，可延長 5-10 倍的使用壽命。

經過十年調查從離岸石油平台到化學加工廠等各產業的過早黃銅電纜接頭故障，我了解到電鍍厚度不只是表面保護，而是要確保在腐蝕性日益增加的作業環境中長期的可靠性，因為在這種環境中，故障是不可能發生的。

目錄

• 什麼會導致黃銅電纜接頭腐蝕？
• 電鍍厚度如何影響腐蝕保護？
• 哪些電鍍材料具有最佳的耐腐蝕性？
• 不同環境下的最佳電鍍厚度要求是什麼？
• 如何測試和驗證電鍍品質？
• 關於銅製電纜接頭電鍍與腐蝕的常見問題

什麼會導致黃銅電纜接頭腐蝕？

了解腐蝕機制對於選擇適當的電鍍規格和厚度要求是非常重要的。

黃銅電纜接頭會發生脫鋅現象、 電化腐蝕³當暴露在潮濕、氯化物和酸性環境中時，會產生應力腐蝕開裂、溫度高於 40°C 和鹽濃度高於 3.5% 時，腐蝕速率會呈指數級加速，因此保護性電鍍對於延長使用壽命至關重要。

主要腐蝕機制

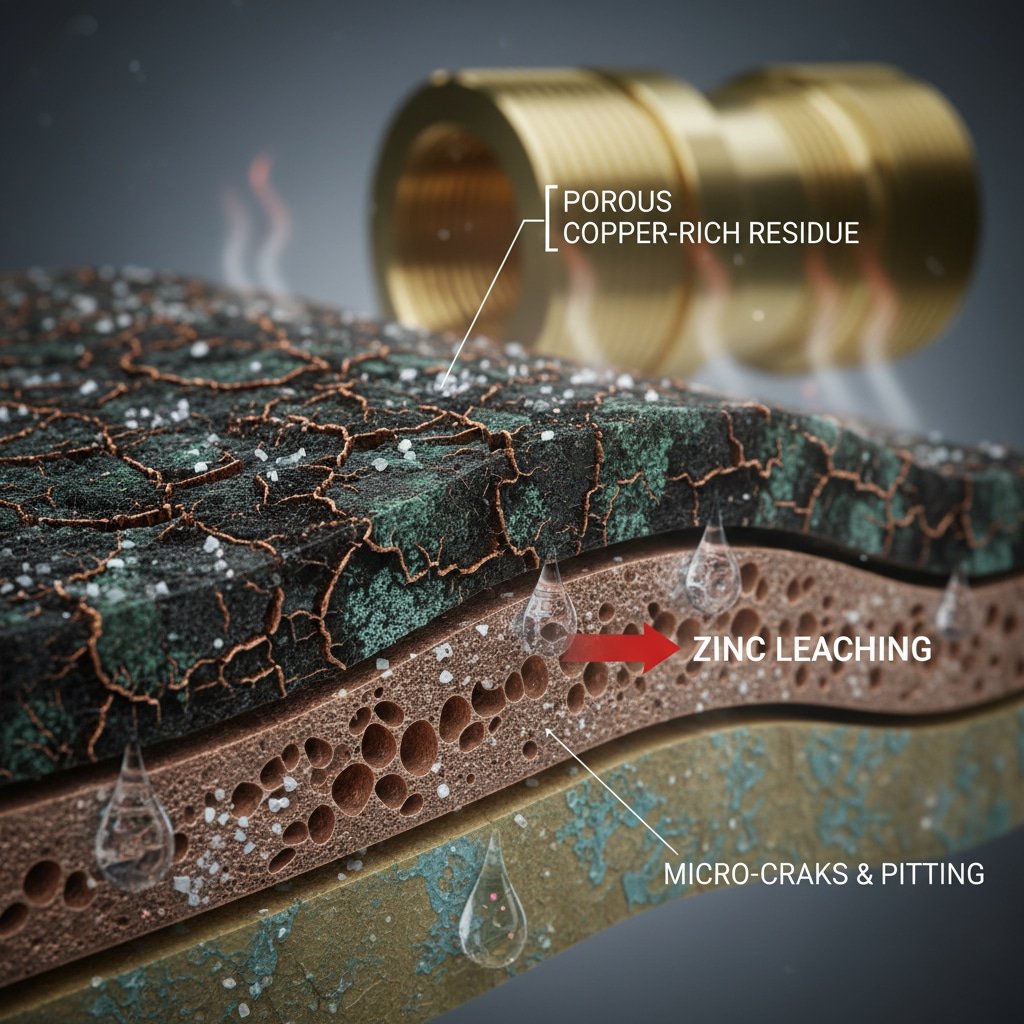

脫鋅製程：

• 從黃銅合金中選擇性萃取鋅
• 留下多孔富含銅的殘留物
• 大幅降低機械強度
• 造成進一步腐蝕的途徑

電鍍腐蝕：

• 當黃銅接觸異種金屬時發生
• 在電解質存在下加速
• 黃銅在大多數耦合中作為陽極
• 速率取決於面積比和電導率

我曾與 Henrik 共事，他是挪威海岸北海石油平台的維護經理，在那裡，未鍍黃銅的電纜接頭因嚴重的海洋暴露而在 18 個月內失效。鹽霧、溫度循環和硫化氫結合起來，形成了加速腐蝕的完美風暴。

環境因素

氯化物接觸：

• 海水含有 19,000 ppm 的氯化物
• 工業大氣：10-1000 ppm
• 加速所有腐蝕機制
• 穿透塗層缺陷

溫度影響：

• 溫度每上升 10°C，腐蝕率會增加一倍
• 熱循環會造成應力集中
• 膨脹/收縮會破壞塗層
• 高溫會降低塗層附著力

pH 條件：

• 酸性環境 (pH < 7) 會加速攻擊
• 鹼性條件會造成應力開裂
• 中性 pH 與氯化物仍有問題
• 緩衝能力會影響腐蝕速率

Henrik 的平台需要結合最佳電鍍厚度與環境密封的綜合方法，才能在嚴苛的離岸環境中達到可靠的長期效能。

失效模式分析

塗層細分：

• 針孔的形成可讓電解質滲透
• 塗層脫落暴露基材
• 在缺陷位置形成 Galvanic 電池
• 局部腐蝕加速故障

機械降解：

• 因腐蝕導致螺紋齧合損失
• 材料損耗導致密封件壓縮率降低
• 尺寸變化會影響纜線抓地力
• 結構完整性受損

效能影響：

• 密封失效導致 IP 等級降低
• EMC 應用中的電氣連續性損失
• 電纜保持力降低
• 組裝可能完全失敗

電鍍厚度如何影響腐蝕保護？

電鍍厚度直接決定了黃銅電纜接頭在腐蝕環境中的阻隔保護和使用壽命。

鍍層厚度可提供與鍍層深度成正比的阻隔保護，在海洋環境中，每 5 微米的鎳鍍層可延長 2-3 年的使用壽命，而厚度低於 8 微米的鎳鍍層則會在暴露 6-12 個月內快速滲透並侵蝕基材。

厚度與效能的關係

屏障保護機制：

• 物理屏障可防止電解液接觸
• 厚度決定滲透時間
• 缺陷密度與厚度成反比
• 統一覆蓋對於成效至關重要

使用壽命相關性：

電鍍厚度	室內使用壽命	海洋服務壽命	化學品使用壽命
5 微米	3-5 年	1-2 年	6-12 個月
10 微米	8-12 歲	3-5 年	2-3 年
15 微米	15-20 年	8-12 歲	5-8 歲
25 微米	25 年以上	15-20 年	10-15 年

經濟最佳化：

• 初始成本隨著厚度線性增加
• 使用壽命成倍增加
• 最佳厚度可平衡成本與效能
• 更換成本通常超過電鍍溢價

塗層完整性因素

我記得我曾與 Fatima 共事，她負責管理位於沙烏地阿拉伯 Jubail 的石化設施，該設施因暴露於高溫硫化氫而導致標準鍍層電纜接頭的塗層快速失效。

黏著要求：

• 適當的表面處理是必要的
• 基材清潔度會影響接合強度
• 中間層可提高附著力
• 熱膨脹相容性很重要

均一性考慮因素：

• 厚度變化會影響局部保護
• 複雜的幾何形狀需要特別注意
• 電鍍槽中的電流密度分佈
• 遮罩和夾具影響均勻性

品質控制措施：

• 關鍵點的厚度量測
• 符合 ASTM 標準的黏著力測試
• 孔隙率評估方法
• 實施統計流程控制

Fatima 的廠房需要 20 微米的鎳鍍層搭配鉻面漆，才能在嚴苛的化學環境中達到可靠的效能，將使用壽命從 18 個月延長至 8 年以上。

哪些電鍍材料具有最佳的耐腐蝕性？

不同的鍍層材料可為黃銅電纜接頭提供不同程度的防腐保護和成本效益。

鎳鍍層在黃銅電纜接頭的耐腐蝕性與成本效益之間取得最佳平衡，與鋅(優於 3 倍)和鉻(優於 2 倍)相比，鎳鍍層提供優異的阻隔保護，而貴金屬鍍層則以 10 倍的成本為關鍵應用提供終極保護。

電鍍材料比較

鍍鎳：

• 優異的耐腐蝕性
• 對黃銅基材有良好的附著力
• 成本適度增加
• 寬溫範圍能力
• 標準工業驗收

鍍鉻：

• 優異的硬度與耐磨性
• 良好的耐化學性
• 成本比鎳高
• 潛在的環境問題
• 優異的外觀保持力

鍍鋅：

• 人工保護機制
• 成本較低的選擇
• 在海洋環境中的使用壽命有限
• 適合溫和的大氣暴露
• 易於加工和維修

先進電鍍系統

多層塗層：

• 附著力銅擊
• 鎳阻隔層提供保護
• 鍍鉻面漆，堅固耐用
• 最佳化厚度分佈

合金電鍍選項：

• 厚度均勻的鎳磷
• 鎳鎢合金可增強硬度
• 鋅鎳合金可提高耐腐蝕性
• 適用於特定環境的客製合金

性能特性：

電鍍材質	耐腐蝕性	成本因素	溫度限制	應用
鋅	公平	1.0x	100°C	室內、溫和環境
鎳	極佳	1.5x	200°C	一般用途、船舶
鉻合金	非常好	2.0x	250°C	化學、高磨損
貴金屬	優異	10x	300°C	關鍵、航太

在 Bepto，我們提供多種電鍍選項，以符合您特定的環境需求和預算限制，確保您的應用達到最佳效能和成本效益。

不同環境下的最佳電鍍厚度要求是什麼？

環境條件決定了長期性能可靠的最小電鍍厚度要求。

室內應用需要 8-12 微米的鍍鎳、海洋環境需要 15-20 微米、嚴重的化學曝曬則需要 20-25 微米，厚度選擇基於氯化物濃度、溫度和所需的使用壽命，以確保符合成本效益的保護。

特定環境需求

室內/受控環境：

• 溫度：15-35°C
• 濕度：30-70% RH
• 接觸氯化物：<10 ppm
• 建議厚度：8-12 微米
• 預期使用壽命：15-25 年

海洋/海岸應用：

• 鹽霧曝露
• 溫度循環：-10 至 +60°C
• 氯化物濃度：100-19,000 ppm
• 建議厚度：15-20 微米
• 預期使用壽命：10-15 年

化學處理：

• 酸性/鹼性接觸
• 溫度：高達 120°C
• 各種化學濃度
• 建議厚度：20-25 微米
• 預期使用壽命：8-12 年

選擇方法

風險評估因素：

• 故障後果嚴重性
• 維護便利性
• 重置成本考慮
• 安全與法規要求

經濟分析：

• 初始電鍍成本溢價
• 預期使用壽命延長
• 維護和更換成本
• 總擁有成本的計算

品質規格：

• 最小厚度要求
• 均一性公差
• 黏著力測試要求
• 驗收標準定義

我曾與 James 共事，他是蘇格蘭海岸風力發電場安裝工程的專案經理，在極端海洋條件下，需要謹慎的電鍍規格，以確保離岸電纜接頭有 20 年的使用壽命。

James 的專案指定使用 18 微米的鎳鍍層，並有嚴格的品質控制要求，結果在嚴苛的北大西洋環境中運作五年後，與腐蝕相關的故障率為零。

如何測試和驗證電鍍品質？

全面的測試可確保電鍍厚度和品質符合規格要求，提供可靠的防蝕保護。

ASTM B568⁴ 磁性厚度測量和 ASTM B571 附著力測試可對鍍層品質進行量化驗證，鹽霧測試則可對鍍層品質進行量化驗證。 ASTM B117⁵ 根據使用要求，驗證 96-1000 小時的耐腐蝕性能。

厚度量測方法

磁感應測試：

• 非破壞性測量
• 適用於黃銅上的鎳
• 可達到 ±1 微米的精確度
• 快速生產測試能力

渦電流測試：

• 導電基板上的非磁性塗層
• 適合複雜的幾何形狀
• 校準對於精確度至關重要
• 可攜式儀器可用性

顯微橫斷面：

• 具破壞性但高度精準
• 顯示塗層結構和均勻性
• 識別介面品質
• 規格驗證所需

品質驗證協定

附著力測試：

• 根據 ASTM B571 進行彎曲測試
• 熱震動評估
• 塗層完整性的膠帶測試
• 用於粘合強度的刮擦測試

腐蝕測試：

• 鹽霧符合 ASTM B117 標準
• 循環腐蝕測試
• 電化學評估
• 加速老化協議

統計抽樣：

• 生產批次驗證
• 關鍵層面重點
• 統計流程控制
• 供應商資格要求

生產品質控制

進料驗證：

• 基底成分分析
• 表面處理驗證
• 清潔度評估
• 尺寸精度檢查

製程監控：

• 浴液成分控制
• 電流密度最佳化
• 溫度與時間追蹤
• 厚度量測頻率

最終檢查：

• 100% 關鍵點厚度驗證
• 目視檢查缺陷
• 樣品黏著力測試
• 文件和可追蹤性

Bepto 的品質實驗室擁有全面的測試能力，可確保所有鍍層電纜接頭符合或超越規格要求，並提供防腐性能的文件驗證。

總結

在嚴苛的環境中，鍍層厚度是決定黃銅電纜接頭耐腐蝕性和使用壽命的關鍵因素。儘管較厚的鍍層會增加初始成本，但對於大多數應用而言，指數級的使用壽命改善使其具有極高的成本效益。10-25 微米的鎳鍍層可提供最佳的保護，厚度的選擇取決於環境的嚴重性和所需的使用壽命。室內應用可使用 8-12 微米，海洋環境需要 15-20 微米，而化學曝露則需要 20-25 微米，以獲得可靠的長期效能。在 Bepto，我們將廣泛的測試能力與實際應用經驗相結合，幫助您選擇最佳的電鍍規格，以滿足您的黃銅電纜接頭需求。請記住，今天投資於適當的鍍層厚度，可避免明天出現昂貴的腐蝕故障和系統停機！ 😉

關於銅製電纜接頭電鍍與腐蝕的常見問題

1. 了解脫鋅（dezincification）的冶金過程，鋅會從黃銅合金中選擇性地濾出，留下弱化的銅結構。 ↩

2. 瞭解應力腐蝕裂紋 (SCC) 的失效機制，它是由拉伸應力和腐蝕環境的共同影響所造成的。 ↩

3. 探索電偶腐蝕的電化學原理，複習電偶系列，了解不同金屬在電解液中的相互作用。 ↩

4. 檢閱使用 X 射線光譜法 (X-ray spectrometry) 測量塗層厚度的官方 ASTM B568 標準，這是一種常用的非破壞性測試方法。 ↩

5. 獲取 ASTM B117 標準的詳細資訊，該標準是業界公認的操作鹽霧（霧化）儀器進行腐蝕測試的實踐方法。 ↩
