簡介
想像一下：您的關鍵基礎設施因電纜接頭無法承受機械壓力而發生故障。後果？停機、安全隱患以及龐大的維修費用。拉出強度不僅僅是一項技術規範，更是您對災難性故障的保險。
透過先進的握環設計、最佳化的密封幾何形狀，以及超越標準的高品質材質，達到優異的電纜壓蓋拉出強度。 IEC 624441 和 UL 標準的 40-60%，提供 500-2000N 的機械保持力，視纜線直徑和壓蓋結構而定。 這種增強的性能可確保在極大的機械應力、振動和環境條件下仍能可靠地保持電纜。
就在上個月，德州一個風力發電場的專案經理 Robert 驚慌地打電話給我。他們的離岸裝置在大風期間發生了纜線拉斷，威脅到 $5000 萬的專案時間表。這段對話提醒了我，為何拉拔強度基準不僅僅是數字，而是關係到一切都岌岌可危時的實際可靠性。
目錄
- 什麼定義纜線滑座的拉出強度？
- 我們如何測試和比較 Pull-Out 效能？
- 是什麼讓我們的壓接器超越業界標準？
- 哪些應用需要優異的拉拔強度？
- 如何為您的專案指定 Pull-Out 需求？
- 關於電纜接頭拉出強度的常見問題
什麼定義纜線滑座的拉出強度？
了解拉拔強度的基本原理有助於工程師就電纜保持要求做出明智的決策。
電纜接頭的拉出強度是指在電纜從密封系統中拉出之前，接頭所能承受的最大軸向力，通常以下列單位測量 牛頓 (N)2 並受包括 IEC 62444、UL 514B 和 EN 50262 在內的國際標準規範。 這項關鍵參數可確保電纜在機械應力、震動和熱循環下仍能穩固地固定。
主要績效指標
拉出強度測試涉及數個可測量的參數，這些參數決定了實際性能：
| 電纜直徑 | 標準要求 | Bepto 性能 | 改進 |
|---|---|---|---|
| 6-12mm | 最低 300N | 450-500N | 50-67% |
| 13-18mm | 最小 500N | 750-850N | 50-70% |
| 19-25mm | 最低 800N | 1200-1400N | 50-75% |
| 26-32mm | 最低 1200N | 1800-2000N | 50-67% |
關鍵設計元素
多項工程因素造就了優異的拉拔性能：
握環幾何：
- 多方向齒型可加強纜線嚙合
- 在負載增加的情況下，逐步收緊握把
- 針對不同電纜護套類型進行材料硬度最佳化
密封腔設計：
- 受控制的壓縮區可防止過度緊固
- 多個接觸點的應力分佈
- 熱膨脹補償保持握把完整性
材料選擇：
- 具有最佳彈性的高強度聚合物
- 適用於惡劣環境的耐腐蝕金屬
- 結合強度與耐環境性的複合材料
符合測試標準
我們的拉拔強度測試超過多項國際標準：
IEC 62444 要求：
- 基於電纜直徑的最小保持力
- 溫度循環性能驗證
- 長期機械應力測試
符合 UL 514B 規範：
- 環境溫度和高溫下的拉力測試
- 抗震性驗證
- 環境老化模擬
我們如何測試和比較 Pull-Out 效能？
嚴格的測試規範可確保我們的電纜接頭在各種應用中提供一致的效能。

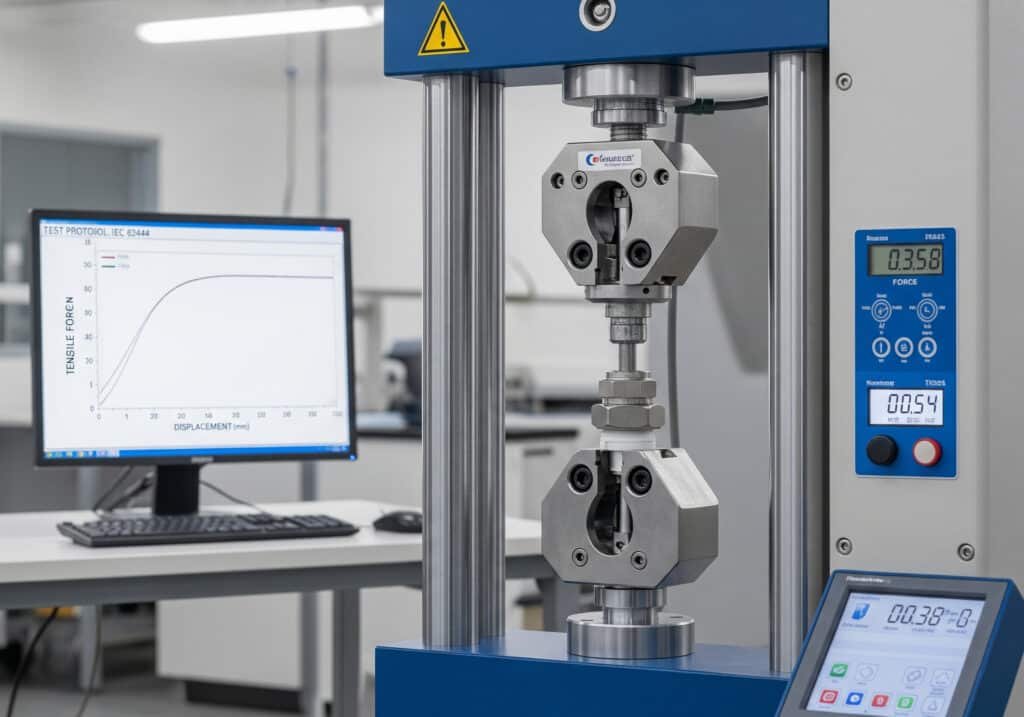

我們使用經校正的拉力測試設備測試拉拔性能，該設備可施加受控制的軸向力，同時監測位移、溫度影響以及循環負載下的長期保持力，所有測試均根據 IEC 62444 和 UL 514B 協定在我們的實驗室進行。 ISO 170253 認可實驗室。 這種全面的方法可利用可追溯的數據驗證性能聲明。
實驗室測試程序
我們的測試方法遵循嚴格的協議，以確保結果的可重複性：
樣品製備：
- 根據製造商規格準確製備的電纜試樣
- 使用校準扭力程序安裝接頭
- 測試溫度下的環境調節
武力應用：
- 以每分鐘 25N 的速率逐步增加負載
- 持續監控電纜位移
- 自動資料記錄以進行分析
性能驗證：
- 多重樣本進行統計顯著性測試
- 溫度變化測試 (-40°C 至 +120°C)
- 加速老化模擬
實際效能相關性
實驗室結果必須轉化為現場性能。我們通過以下方式驗證我們的測試
現場安裝監控：
- 在關鍵應用上安裝應變儀器
- 長期績效追蹤
- 環境條件相關性
客戶回饋整合：
- 惡劣環境應用的效能報告
- 競爭產品的故障分析
- 根據現場資料持續改進
比較基準
我們定期將我們的產品與領先的競爭對手進行比較：
測試規範：
- 相同的電纜類型和安裝程序
- 相同的環境條件和測試設備
- 效能差異的統計分析
效能文件：
- 附有照片證據的詳細測試報告
- 不良產品的失效模式分析
- 持續性的競爭績效資料庫
是什麼讓我們的壓接器超越業界標準？
卓越的工程設計與製造精度結合，提供優異的拉拔性能。
我們的纜線接頭超越業界標準，採用專屬的接環設計，具有微鋸齒接觸面、最佳化的壓縮比，以及先進的聚合物複合物，可在極端溫度下保持彈性，同時提供比標準產品更高的 40-60% 保持力。 這些創新成果來自多年的工程開發與客戶回饋整合。
先進的握環技術
我們專屬的握環設計比傳統方法有顯著的進步：
多區域接合系統：
- 主要抓握區域用於初始纜線固定
- 負載增加時的二次嚙合
- 循序漸進式鎖緊，防止電纜損壞
表面處理創新：
- 微紋理設計可加強電纜護套的抓握力
- 針對不同電纜類型最佳化的可控表面粗糙度
- 耐腐蝕塗層可維持長期效能
材料科學的優勢
經過多年的聚合物研究，我們開發出了更優異的密封材料：
高性能彈性體：
複合結構：
- 提供結構完整性的剛性外殼
- 靈活的內側密封符合電纜的不規則性
- 整合式設計消除弱點
製造精度
我們的內部生產能力可確保一致的品質：
注塑卓越：
- ±0.05mm 尺寸公差
- 一致的材料分配
- 自動化品質控制監控
CNC 加工能力：
- 精密金屬零件，表面光潔度極佳
- 針對特殊應用的客製化修改
- 用於新產品開發的快速原型
客戶成功案例
Ahmed 負責管理沙烏地阿拉伯的石化設施，他需要為一個重要的抽水站安裝電纜接頭，因為振動和熱循環會導致故障頻生。改用我們的高性能接頭後，他們實現了以下目標：
- 在 18 個月的運作期間，電纜零拉脫
- 60% 減少維修介入
- 提高在極端沙漠條件下的系統可靠性
他的工廠認識到優異拉出性能的價值，現在所有關鍵應用都指定使用我們的接頭。
哪些應用需要優異的拉拔強度？
某些環境和應用需要超越標準性能規格的電纜接頭。
需要優異拉拔強度的應用包括離岸裝置、重型機械、運輸系統、再生能源專案和工業自動化，在這些應用中，振動、熱循環、機械應力或安全關鍵操作使得標準的保持力不足。 這些嚴苛的環境證明了投資高性能電纜管理解決方案的合理性。
離岸與海洋應用
海洋環境帶來了獨特的挑戰，需要卓越的拉拔性能：
波動和震動：
- 血管移動所產生的持續機械應力
- 鹽水腐蝕加速材料退化
- 來自引擎熱量和環境條件的溫度循環
安全關鍵系統：
- 需要 100% 可靠性的導航設備
- 不能失效的緊急系統
- 保障船員安全的通訊系統
可再生能源系統
風能和太陽能裝置需要長期的可靠性：
風力渦輪機應用：
- 轉子運轉時的極度震動
- 從 -40°C 到 +80°C 的溫度循環
- 20 年的使用壽命要求，只需最少的維護
太陽能農場裝置：
- 熱膨脹和收縮應力
- 紫外線照射和極端天氣
- 需要穩定效能的大型裝置
運輸與汽車
行動應用會產生獨特的機械應力模式：
鐵路系統：
- 持續震動與衝擊負載
- 寬溫範圍
- 關鍵安全系統的可靠性要求
重型設備：
- 採礦與建築設備振動
- 帶有研磨顆粒的污染環境
- 頻繁的維護存取限制
工業自動化
製造環境需要穩定的效能：
機器人系統：
- 重複動作造成循環應力
- 要求穩定連接的精密需求
- 連續作業排程
製程控制：
- 安全關鍵監控系統
- 危險區域安裝
- 長期可靠性要求
如何為您的專案指定 Pull-Out 需求？
正確的規格可確保您的特定應用需求獲得最佳的電纜壓蓋性能。
透過計算預期的機械負荷、確定環境應力、決定安全係數、選擇適當的測試標準來規定拉拔要求，通常要求 2-3 倍的最大預期負荷，並考慮溫度效應、振動放大和長期材料退化。 這種有系統的方法可確保在整個安裝生命週期中的可靠性能。
負載計算方法
準確的負載評估是正確規格的基礎：
靜態負載分析：
- 電纜重量和支撐跨度計算
- 設備安裝力
- 熱膨脹應力估算
動態負載係數：
- 振幅和頻率分析
- 設備操作產生的衝擊負荷
- 戶外安裝的風荷載
環境考量矩陣
不同的環境需要特定的效能特性：
| 環境 | 溫度範圍 | 震動等級 | 化學品暴露 | 建議安全係數 |
|---|---|---|---|---|
| 室內控制 | +10°C 至 +40°C | 低 | 最低限度 | 2x |
| 戶外工業 | -20°C 至 +60°C | 中型 | 中度 | 2.5x |
| 海洋/近海 | -10°C 至 +50°C | 高 | 嚴重 | 3x |
| 重工業 | -30°C 至 +80°C | 非常高 | 嚴重 | 3.5x |
測試標準選擇
根據您的應用需求選擇適當的標準：
IEC 62444： 電氣裝置中電纜接頭的國際標準
UL 514B： 北美的配件要求
EN 50262： 歐洲危險區域電纜接頭標準
NEMA 4X5: 環保要求
文件要求
正確的規格文件應包括
效能要求：
- 最小拉拔力值
- 溫度範圍規格
- 耐環境要求
- 測試標準符合性
安裝指引：
- 正確安裝的扭力規格
- 電纜準備要求
- 品質控制程序
驗收標準：
- 安裝驗證的測試程序
- 效能監控建議
- 維護時間表和程序
總結
拉拔強度代表的不僅僅是技術規格，更是您在嚴苛應用中長期可靠性的保證。我們透過先進的材料、精密的製造和嚴格的測試，承諾超越業界標準，提供您關鍵系統所需的性能。當標準解決方案不足以滿足您的需求時，Bepto 的高性能電纜接頭可提供機械完整性和環境耐受性，使您的運營保持順暢。投資於優異的拉拔強度，可減少維護、提高安全性和增強系統可靠性。
關於電纜接頭拉出強度的常見問題
問：標準電纜接頭的典型拉出強度是多少？
A: 標準的電纜接頭通常可提供 300-800N 的拉拔強度（視尺寸而定），而我們的高效能接頭則可提供 450-2000N 的拉拔強度，比業界最低標準高出 40-60%，可提高嚴苛應用的可靠性。
問：如何計算應用所需的拉拔強度？
A: 計算時，先決定最大預期負荷（電纜重量、熱應力、震動力），然後乘上 2-3.5 倍的安全係數，視應用的關鍵性和環境條件而定。
問：安裝後能否測試拉拔強度？
A: 是的，可以使用校準過的拉力測試設備進行現場測試，但應小心進行，以避免損壞已安裝妥當的接頭 - 為驗證目的，通常限制為 50-75% 的額定強度。
問：現場中導致電纜壓蓋拉出故障的原因是什麼？
A: 常見的原因包括握環接合不足、安裝扭力不正確、電纜外殼退化、熱循環應力、過度震動，以及在需要高效能解決方案的應用中使用標準接頭。
問：溫度如何影響電纜壓蓋的抗拉強度？
A: 在溫度較高時，由於材料軟化，拉出強度通常會降低 10-20%，而低溫則會使材料變脆 - 我們的接頭在 -40°C 到 +150°C 的溫度範圍內都能保持穩定的性能。
