Що таке кабельний ввід? Ваш повний посібник з розуміння кабельних вводів та їх застосування

Заплуталися в кабельних вводах? Ви не самотні. Багато інженерів борються з вибором правильного рішення для кабельного вводу для своїх проектів.

Кабельні вводи - це механічні пристрої, які надійно кріплять і герметизують електричні кабелі в місцях їхнього входу в корпуси обладнання, забезпечуючи розвантаження від натягу, захист навколишнього середовища і підтримку класу захисту IP.

Я працюю з кабельними вводами вже більше десяти років і можу сказати, що неправильний вибір може коштувати вам тисячі доларів через пошкодження обладнання. Дозвольте мені поділитися тим, що я дізнався.

Зміст

• Що саме робить кабельний сальник?
• Які існують основні типи кабельних вводів?
• Як вибрати правильний кабельний ввід для мого застосування?
• Які сертифікати слід шукати в кабельних вводах?

Що саме робить кабельний сальник?

Ви коли-небудь замислювалися, чому ваша електрична панель не замикається під час дощу? Це ваш кабельний сальник старанно працює за лаштунками.

Кабельні вводи виконують три важливі функції: розвантаження від натягу для запобігання пошкодженню кабелю, захист від пилу та вологи, а також надійне утримання кабелю в корпусі обладнання.

Пояснення трьох основних функцій

1. Захист від перенапруги
Коли кабелі рухаються або вібрують, місце з'єднання приймає на себе все навантаження. Без належного зняття напруги, ви побачите:

• Обрив дроту в місцях з'єднання
• Нещільні з'єднання, що спричиняють іскріння
• Передчасний вихід обладнання з ладу

Пам'ятаю, Девід, наш прагматичний менеджер із закупівель з Німеччини, дізнався про це на власному досвіді. Його команда пропустила кабельні вводи на виробничій лінії, щоб заощадити 200 євро. Через три місяці вібрація спричинила численні пошкодження кабелів, зупинивши виробництво на два дні. Ремонт обійшовся в 15 000 євро 😉.

2. Екологічне ущільнення
Кабельні вводи підтримують Рейтинги IP¹ шляхом герметизації точки входу. Ось від чого захищають різні ступені захисту IP:

3. Надійне кріплення кабелю
Сальник механічно захоплює кабель, запобігаючи його випадковому висмикуванню. Це особливо важливо в.:

• Мобільне обладнання
• Середовища з високим рівнем вібрації
• Зони з частим доступом для технічного обслуговування

Які існують основні типи кабельних вводів?

Вибір матеріалів подібний до вибору інструментів - кожен з них має своє ідеальне застосування, а використання неправильного створює проблеми.

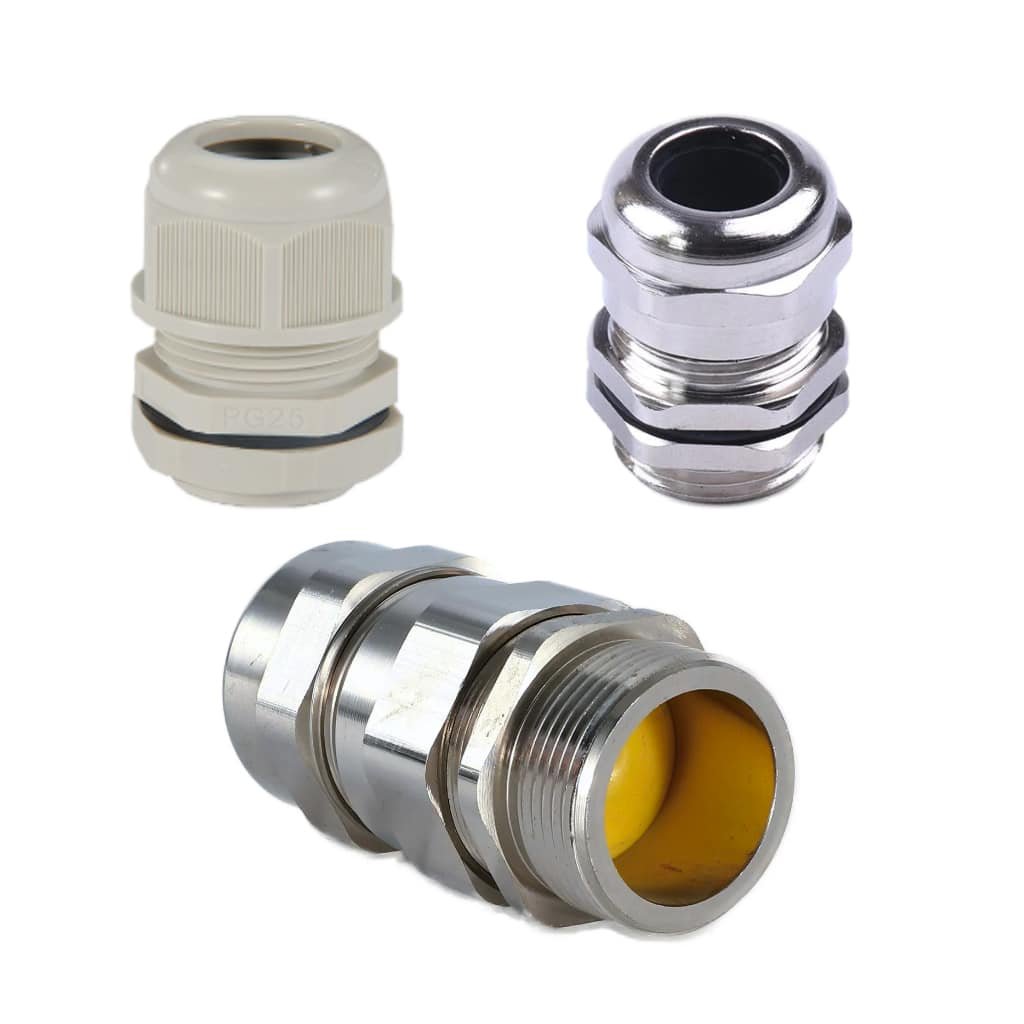

Кабельні вводи виготовляються з трьох основних матеріалів: нейлону для загального використання всередині приміщень, латуні для довговічності та електромагнітного екранування, а також нержавіючої сталі для використання в суворих хімічних середовищах.

Посібник з порівняння матеріалів

Нейлонові кабельні вводи

• Найкраще підходить для: Загальне застосування в приміщеннях, чутливі до витрат проекти
• Температурний діапазонвід -40°C до +100°C
• Переваги: Легкий, стійкий до корозії, економічний
• Обмеження: Не підходить для високотемпературного або хімічного впливу

Латунні кабельні вводи

• Найкраще підходить для: Електромагнітне екранування²зовнішні установки, промислове обладнання
• Температурний діапазонвід -40°C до +120°C
• Переваги: Відмінна провідність, міцна конструкція, хороша ціна
• Обмеження: Може піддаватися корозії в морському середовищі

Кабельні вводи з нержавіючої сталі

• Найкраще підходить для: Хімічні заводи, морське застосування, харчова промисловість
• Температурний діапазонвід -60°C до +200°C
• Переваги: Чудова корозійна стійкість, гігієнічність, довговічність
• Обмеження: Вищі початкові витрати

Спеціалізовані типи

Вибухозахищені кабельні вводи (ATEX³)
Хасан, який керує нафтопереробним заводом на Близькому Сході, завжди наполягає на сальниках, сертифікованих за стандартом ATEX. "У нашому бізнесі, - сказав він мені, - додаткові витрати - це ніщо порівняно із запобіганням вибуху". Ці сальники призначені для стримування будь-якого внутрішнього вибуху і запобігання займання навколишніх газів.

Броньовані кабельні вводи
Для кабелів з бронею зі сталевого дроту ці сальники забезпечують заземлення і механічне закінчення броні, одночасно герметизуючи кабель.

Як вибрати правильний кабельний ввід для мого застосування?

Помилки у виборі коштують дорого. Я бачив, як інженери замінювали цілі установки через те, що спочатку вибрали неправильний сальник.

Вибирайте кабельні вводи на основі чотирьох ключових факторів: діаметр і тип кабелю, умови навколишнього середовища, необхідний ступінь захисту IP і будь-які спеціальні сертифікати, необхідні для вашої галузі.

Покроковий процес відбору

Крок 1: Виміряйте свій кабель

• Зовнішній діаметр (включаючи будь-яку оболонку)
• Тип кабелю (броньований, неброньований, гнучкий)
• Кількість ядер

Крок 2: Оцініть умови навколишнього середовища

• Внутрішнє та зовнішнє встановлення
• Екстремальні температури
• Хімічний вплив
• Рівні вібрації
• Вологість/вплив води

Крок 3: Визначте необхідний рівень захисту

Крок 4: Перевірте вимоги до сертифікації

• Маркування CE для європейських ринків
• ATEX для вибухонебезпечних середовищ
• Внесення до реєстру UL для установок у Північній Америці
• Морські сертифікати для застосування на суднах

Типові помилки при виборі, яких слід уникати

❌ Вибір на основі лише ціни - Поломка залози вартістю 5 євро може призвести до збитків у 5 000 євро
❌ Ігнорування руху кабелю - Для статичних установок потрібні інші сальники, ніж для рухомих кабелів
❌ Надмірний розмір залози - Занадто великий означає погане ущільнення і розвантаження від натягу
❌ Забуваємо про майбутнє технічне обслуговування - Подумайте, наскільки легко видаляти та перевстановлювати

Які сертифікати слід шукати в кабельних вводах?

Сертифікати - це не просто папірці, це ваш страховий поліс на випадок невдач, юридичних проблем і загроз безпеці.

Основні сертифікати включають маркування CE для відповідності європейським нормам, IP для захисту навколишнього середовища, ATEX для вибухонебезпечних середовищ та UL для північноамериканських ринків.

Пояснення щодо важливих сертифікатів

Маркування CE⁴

• Вимагається для європейського ринку
• Підтверджує відповідність стандартам безпеки ЄС
• Наші сальники Bepto мають повну сертифікацію CE з детальною документацією

IP-рейтинги (захист від проникнення)

• IP65: Пилонепроникність і захист від водяних струменів
• IP68: Пилонепроникність і захист від тривалого занурення
• Перевірено та підтверджено третьою стороною

Сертифікація ATEX
Для вибухонебезпечних середовищ сертифікація ATEX не підлягає обговоренню. Хассан завжди просить про це:

• Сумісність з класифікацією зон
• Температурний клас номіналів
• Тип вибухозахисту
• Сертифікаційний номер нотифікованого органу

Сертифікація системи якості
У Bepto ми підтримуємо:

• ISO 9001:2015⁵ для управління якістю
• IATF 16949 для автомобільних застосувань
• Регулярний аудит третьою стороною

Як перевірити сертифікати

Червоні прапори, на які слід звернути увагу:

• Сертифікати без номерів нотифікованих органів
• Прострочені дати сертифікації
• Сертифікати, які не відповідають конкретній моделі товару
• Небажання надавати оригінали сертифікатів

Що ми надаємо:

• Оригінали сертифікатів з кожним відправленням
• Детальні технічні креслення
• Сертифікати на матеріали та протоколи випробувань
• Документація з простежуваності

Висновок

Кабельні вводи - це неоспівані герої електроустановок - маленькі компоненти, які при правильному виборі запобігають великим проблемам.
