Що потрібно і чого не потрібно робити, щоб досягти успіху в установці кабельного вводу?

Втомилися від несправностей кабельних вводів, що спричиняють простої? Роздратовані витоками, нещільними з'єднаннями та порушеннями безпеки? Погана практика монтажу коштує вам тисячі доларів на ремонт і проблеми з дотриманням нормативних вимог.

Правильна установка кабельного вводу вимагає правильних специфікацій крутного моменту, належної підготовки кабелю, належних методів ущільнення та дотримання наступних вимог Рейтинги IP¹ - Дотримання перевірених протоколів встановлення запобігає відмовам 95% в польових умовах.

Лише минулого місяця виробнича лінія Девіда зупинилася на 18 годин через те, що "простий" кабельний ввід пішов не так. Потрапляння води зруйнувало панель управління $50,000. Технік пропустив три критично важливі кроки, які могли б зайняти 5 додаткових хвилин 😉.

Зміст

• Які етапи підготовки кабелю є абсолютно важливими перед монтажем?
• Як досягти належного крутного моменту, не пошкодивши компоненти?
• Які помилки ущільнення спричиняють найбільше відмов у роботі?
• Які фактори навколишнього середовища можуть зруйнувати вашу інсталяцію?

Які етапи підготовки кабелю є абсолютно важливими перед монтажем?

Думаєте, що підготовка кабелю - це просто зняття ізоляції? Ви налаштовуєте себе на дорогі збої в майбутньому.

Критично важлива підготовка кабелю включає в себе правильну довжину зняття оболонки, розташування жил, закінчення екрану та ущільнення кінців кабелю - неналежна підготовка призводить до виходу з ладу 60% кабельних вводів впродовж першого року.

5-етапний протокол підготовки кабелю

Після більш ніж 10 років роботи в цій галузі я розробив надійну послідовність підготовки, яка усуває більшість проблем з установкою:

Крок 1: Зняття оболонки кабелю - основа

ДО:

• Зніміть зовнішню оболонку рівно на 15-20 мм за межами входу в залозу
• Використовуйте правильні засоби для зняття кабелю, ніколи не використовуйте канцелярський ніж
• Залишайте край куртки чистим і рівним
• Перевірте, чи немає зазубрин або порізів на внутрішніх провідниках

НЕ ТРЕБА:

• Занадто сильно роздягайте піджак (створює концентрація стресу²)
• Використовуйте пошкоджені або затуплені інструменти для зачистки
• Дозвольте куртці потертися або розколотися
• Покваптеся з цим важливим кроком

Хассан засвоїв цей урок на власному досвіді. Його команда технічного обслуговування використовувала бокорізи для зачистки надміцних кабелів. Результат? 30% з інсталяцій вийшли з ладу протягом 6 місяців через потрапляння води через пошкоджені краї оболонки.

Крок 2: Організація диригентів

Крок 3: Підготовка екрану (критично важливий для ЕМС)

Для плетених щитів:

• Відкиньте назад косу поверх зовнішньої куртки
• Забезпечити 360-градусний контакт з тілом залози
• Обріжте до відповідної довжини (зазвичай 10-15 мм)

Для фольгованих щитів:

• Обережно, не розриваючи, зніміть плівку
• Переконайтеся, що дренажний дріт розміщений належним чином
• Підключіть дренажний дріт до точки заземлення сальника

Крок 4: Ущільнення кінців кабелю

Команда Девіда виявила це на власному досвіді. Негерметичні кінці кабелю дозволяли волозі проникати всередину кабелю, що призводило до збоїв через кілька місяців після встановлення.

Наші рекомендовані методи герметизації:

• Термоусадка з клеєм: Найкраще підходить для стаціонарних інсталяцій
• Кінцеві заглушки для кабелів: Знімний, добре підходить для тимчасових налаштувань
• Грунтова суміш: Максимальний захист для суворих умов експлуатації

Крок 5: Перевірка перед установкою

Перш ніж кабель торкнеться сальника, перевірте його:

• Діаметр кабелю відповідає специфікаціям сальника
• Немає видимих пошкоджень провідників або оболонки
• Відповідний тип кабелю для середовища застосування
• Всі етапи підготовки виконані правильно

Інструменти для підготовки кабелю - що ми використовуємо в Bepto

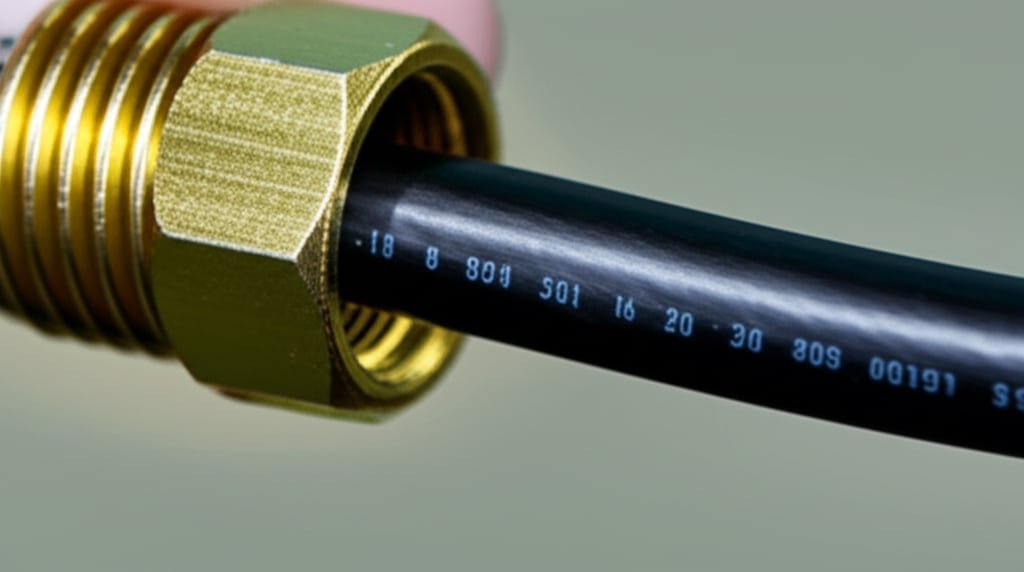

Як досягти належного крутного моменту, не пошкодивши компоненти?

Надмірне затягування руйнує більше кабельних вводів, ніж недостатнє - але і те, і інше створює серйозні проблеми.

Правильне застосування крутного моменту вимагає відкаліброваних інструментів, певної послідовності та специфікацій, що відповідають матеріалу - нейлонові сальники потребують 8-12 Нм, а металеві сальники - 15-25 Нм, залежно від розміру різьби.

Наука, що стоїть за специфікаціями крутного моменту

Більшість техніків не розуміють, чому крутний момент має таке велике значення. Ось інженерна реальність:

Граничне навантаження на матеріал

Протокол Bepto Torque

Крок 1: Ручне затягування

• З'єднайте компоненти вручну до затягування пальцями
• Переконайтеся, що різьба входить в зачеплення плавно і без зчеплення
• Перевірте правильність вирівнювання та посадки

Крок 2: Початкове затягування

• Використовуйте відкалібрований динамометричний ключ (мінімальна точність ±4%)
• Спочатку застосуйте 50% із зазначеним моментом затягування
• Перевірте правильність посадки та вирівнювання

Крок 3: Остаточний крутний момент

• Прикладіть повний вказаний крутний момент з кроком 25%
• Відстежуйте будь-який незвичний опір або звуки
• Перевірте остаточне положення та герметичність

Реальні катастрофи з крутним моментом

Урок Хасана $100K: Його команда технічного обслуговування використовувала ударні дрилі для сальників з нержавіючої сталі. Надмірний крутний момент спричинив тріщини в корпусах сальників, що призвело до витоку вибухонебезпечних газів. В результаті зупинка і ремонт обійшлися в $100,000 фунтів стерлінгів.

Виробничий кошмар Девіда: Недостатньо затягнуті нейлонові сальники на лінії з переробки харчових продуктів призвели до потрапляння води всередину. Забруднення призвело до повного відкликання продукції на суму $250 000.

Таблиця характеристик крутного моменту - Стандарти Bepto

Сальники з метричною різьбою

Різьбові сальники PG

Основні динамометричні інструменти

Що ми рекомендуємо:

• Динамометричний ключ із клацанням: Найнадійніший для польового використання
• Цифровий динамометричний ключ: Найкраща точність для критично важливих застосувань
• Викрутка із загвинчуванням: Для невеликих залоз і обмеженого простору
• Сертифікат калібрування: Щорічно перевіряйте точність інструменту

Чого слід уникати:

• Ударні дрилі або пневматичні інструменти
• Регульовані ключі (без регулювання крутного моменту)
• Зношені або пошкоджені інструменти
• Некаліброване обладнання

Які помилки ущільнення спричиняють найбільше відмов у роботі?

Ідеальний крутний момент нічого не значить, якщо ущільнення неправильне - я бачив, як сальники з класом захисту IP68 протікали, як решето, через елементарні помилки в ущільненні.

Найпоширенішими причинами несправностей ущільнень є пошкодження ущільнювальних кілець, неправильна орієнтація ущільнень, забруднення ущільнювальних поверхонь і невідповідність матеріалів ущільнень - правильний вибір ущільнень і методика їх встановлення забезпечують довгостроковий захист навколишнього середовища.

Топ-5 вбивць пломб

1. Пошкодження ущільнювального кільця під час монтажу

Проблема: Защемлення, скручування або порізи ущільнювальних кілець під час складання
Рішення: Належне змащення та дбайливе поводження

Команда Девіда знищила 20% ущільнювальних кілець під час встановлення. Після того, як я показав їм правильну техніку змащування, рівень успішності підскочив до 99%.

Наш протокол встановлення ущільнювального кільця:

• Ретельно очистіть усі ущільнювальні поверхні
• Нанесіть тонкий шар сумісного мастила
• Встановіть ущільнювальне кільце без скручування або розтягування
• Перевірте правильність посадки перед остаточним складанням

2. Неправильний матеріал ущільнення для застосування

3. Забруднені ущільнювальні поверхні

Нафтопереробний завод Хасана мав хронічні несправності ущільнень, поки ми не виявили, що їхні технічні спеціалісти не очищали старі залишки герметика. Навіть мікроскопічне забруднення може спричинити витік.

Контрольний список підготовки поверхні:

• Видаліть весь старий герметик / мастило
• Очистити відповідним розчинником
• Перевірте на наявність подряпин або пошкоджень
• Перевірте, чи відповідає якість поверхні специфікаціям

4. Неправильне ущільнення ущільнювача

Недостатня компресія: Допускає шляхи витоку
Надмірне стиснення: Пошкоджує ущільнення та скорочує термін служби

Правильні індикатори стиснення:

• Ущільнення повинно бути видно в пазу
• Відсутність витіснення за межі ущільнювальних поверхонь
• Послідовне стиснення по всьому периметру

5. Пошкодження ущільнення, спричинене температурою

Більшість ущільнень встановлюються при кімнатній температурі, але працюють в дуже різних умовах.

Стратегії температурної компенсації:

• Вибирайте ущільнення, розраховані на екстремальні робочі температури
• Врахування теплового розширення/стиснення
• Використовуйте резервні ущільнення для критичних застосувань
• Контролюйте стан ущільнення під час температурного циклу

Передові технології герметизації

Системи подвійного ущільнення

Для критично важливих застосувань ми рекомендуємо надлишкове ущільнення:

• Первинне ущільнення: Основний захист навколишнього середовища
• Вторинне ущільнення: Резервний захист
• Зливна система: Видаляйте вологу між ущільненнями

Інтеграція для скидання тиску

Застосування під високим тиском потребує особливої уваги:

• Конструкції ущільнень, збалансовані за тиском
• Інтеграція запобіжного клапана
• Можливості моніторингу тиску

Перевірка якості пломб

Тестування перед установкою:

• Візуальний огляд на наявність дефектів
• Випробування дурометра⁴ на твердість
• Перевірка розмірів

Перевірка після встановлення:

• Випробування під тиском до 1,5-кратного робочого тиску
• Вакуумні випробування для критичних застосувань
• Термоциклічний режим для чутливих до температури установок

Які фактори навколишнього середовища можуть зруйнувати вашу інсталяцію?

Умови навколишнього середовища можуть перетворити ідеальну установку на збій протягом декількох місяців - ігнорувати ці фактори - все одно, що будувати будинок на піску.

Критичні фактори навколишнього середовища включають ультрафіолетове випромінювання, температурні цикли, хімічний вплив, вібрацію і потрапляння вологи - правильний вибір матеріалів і методів захисту забезпечують термін служби 20+ років навіть у суворих умовах.

Матриця оцінки екологічних загроз

Ультрафіолетова деградація - тихий вбивця

Більшість пластикових залоз не є УФ-стабілізований⁵. Я бачив, як нейлонові залози стають крихкими і тріскаються вже через два роки перебування на сонці.

Досвід сонячної електростанції Хасана: Стандартні нейлонові сальники катастрофічно вийшли з ладу через 18 місяців. Перехід на наш УФ-стабілізований PA66 повністю усунув проблему.

Пошкодження від температурного циклу

Щоденні перепади температури створюють цикли розширення/стиснення, які втомлюють матеріали та послаблюють з'єднання.

Ефекти температурного циклу:

• Невідповідність теплового розширення між матеріалами
• Зміна компресії ущільнення
• Послаблення різьблення
• Розтріскування під напругою

Наші стратегії захисту:

• Аналіз сумісності матеріалів
• Конструкції для зняття стресу
• Періодичні графіки реторсії
• Встановлення теплового бар'єру

Сценарії хімічних атак

Загальні хімічні загрози:

Вібрація та механічні навантаження

Пакувальне обладнання Девіда працює зі швидкістю 1200 об/хв. Стандартні установки прослужили лише 6 місяців до розпушування.

Антивібраційні рішення:

• Фіксатори різьби
• Стопорні шайби та гайки
• Гнучка компенсація натягу
• Вібропоглинаючі кріплення

Найкращі практики захисту навколишнього середовища

Протокол зовнішньої установки

1. Оцінка ділянки
      - Години перебування на сонці в день
      - Діапазон температур (добовий та сезонний)
      - Рівень опадів та вологості
      - Вплив вітру та сміття

2. Вибір матеріалу
      - УФ-стабілізовані полімери для пластикових залоз
      - Корозійностійкі метали для суворих умов експлуатації
      - Сумісні матеріали ущільнювачів
      - Відповідні рейтинги ІВ

3. Модифікації установки Модифікації
      - Сонцезахисні навіси або огородження
      - Положення про дренаж
      - Термодеформаційні шви
      - Доступ для технічного обслуговування

Міркування щодо хімічного середовища

Нафтохімічний завод Хасана навчив мене важливості комплексної хімічної сумісності:

Випробування на хімічну сумісність:

• Занурювальні випробування в реальних технологічних рідинах
• Прискорене температурою старіння
• Оцінка тріщиностійкості під навантаженням
• Довгостроковий моніторинг ефективності

Оптимізація графіку технічного обслуговування

Системи моніторингу навколишнього середовища

Для критично важливих інсталяцій ми рекомендуємо:

• Реєстрація температури
• Моніторинг вологості
• Виявлення хімічного впливу
• Аналіз вібрації
• Автоматизовані системи оповіщення

Цей проактивний підхід допоміг підприємству Хасана досягти часу безвідмовної роботи критично важливих систем 99,8%.

Висновок

Дотримання перевірених протоколів монтажу для підготовки кабелю, застосування моментів затягування, методів ущільнення та захисту навколишнього середовища забезпечує надійну роботу кабельних вводів і запобігає дорогим відмовам.
