Geçen kış, Minnesota'da güneş enerjisi tesisatı kuran ve 2MW'lık bir güneş enerjisi çiftliğinde birden fazla konektör arızasıyla uğraşan Robert'tan üzücü bir telefon aldım. Soruşturmanın ardından, uygun olmayan gerilim azaltmanın termal döngü sırasında kablolarda mikro hareketlere neden olduğunu, bunun da temas bozulmasına ve aylık $15.000'i aşan güç kayıplarına yol açtığını keşfettik. Bu maliyetli ders, uygun gerilim azaltmanın neden sadece teknik bir ayrıntı olmadığını, sistem güvenilirliği ve karlılığı için kritik öneme sahip olduğunu vurgulamaktadır.
Konektörlerdeki solar kablolar için uygun gerilim azaltma, kablo hareketinden elektrik bağlantılarına mekanik gerilim aktarımını önlemek için uygun kablo rakorları, gerilim azaltma botları ve sabitleme yöntemlerinin kullanılmasını içerir ve dış mekan fotovoltaik kurulumlarında uzun vadeli güvenilirlik sağlar. Etkili gerilim azaltma, 25+ yıllık sistem ömürleri boyunca konnektör bütünlüğünü tehlikeye atabilecek termal genleşme, rüzgar yükü ve montaj gerilimlerine karşı koruma sağlar.
Bepto Connector olarak, yetersiz gerilim azaltmanın erken arızalara, garanti taleplerine ve güvenlik tehlikelerine yol açtığı sayısız kuruluma tanık olduk. Solar konnektör üretimindeki on yıllık deneyimimiz sayesinde, solar kablo bağlantılarınızın çalışma ömürleri boyunca güvenli ve güvenilir kalmasını sağlayan temel ilkeleri ve pratik teknikleri paylaşacağım.
İçindekiler
- Gerilim Giderici Nedir ve Solar Konnektörler İçin Neden Kritiktir?
- Solar Uygulamalar için Gerilim Giderici Çözümlerin Başlıca Türleri Nelerdir?
- Kurulumunuz için Doğru Gerilim Giderme Yöntemini Nasıl Seçersiniz?
- Solar Konnektörlere Gerilim Giderici Takmak İçin En İyi Uygulamalar Nelerdir?
- Solar Kablo Gerilim Giderici Hakkında SSS
Gerilim Giderici Nedir ve Solar Konnektörler İçin Neden Kritiktir?
Gerilim azaltma, solar konnektör tasarımının en gözden kaçan ancak kritik yönlerinden birini temsil eder ve zorlu dış ortamlarda sistem güvenilirliğini, güvenliği ve uzun vadeli performansı doğrudan etkiler.
Gerilim azaltma, kablo hareketinden, termal genleşmeden, rüzgar yükünden ve kurulum kuvvetlerinden kaynaklanan mekanik gerilimin solar konektörler içindeki elektrik bağlantı noktalarına aktarılmasını önleyerek temas bozulmasına, kablo kopmasına ve erken arızaya karşı koruma sağlar. Uygun gerilim azaltma olmadan, küçük kablo hareketleri bile aşağıdakilere neden olabilir mikro delme1, artan direnç ve nihai konnektör arızası.
Güneş Enerjisi Tesisatlarında Mekanik Gerilimi Anlamak
Termal Döngü Etkileri: Solar kablolar -40°C ila +90°C arasında günlük sıcaklık değişimlerine maruz kalır ve bu da bağlantılar üzerinde tekrarlayan stres yaratan genleşme ve büzülmeye neden olur. Gerilim azaltma olmadan, bu döngü aşağıdakilere yol açar yorulma hatasi2 Hem mekanik hem de elektrikli bileşenlerin.
Çevresel Yükleme: Rüzgar kuvvetleri, buz birikimi ve montaj yapılarının termal genleşmesi, kabloların karşılaması gereken dinamik yükler oluşturur. Uygun gerilim azaltma, bu kuvvetleri konektör arayüzünde yoğunlaştırmak yerine kablo uzunluğu boyunca dağıtır.
Kurulum Gerilimleri: Kurulum sırasında kablo yönlendirmesi genellikle sıkı kıvrımlar ve gerilim azaltma sistemleri aracılığıyla uygun şekilde yönetilmediği takdirde konektörlere zarar verebilecek çekme kuvvetleri gerektirir.
Uygun Gerilim Giderici Olmadan Arıza Modları
| Arıza Türü | Neden | Sonuç | Önleme |
|---|---|---|---|
| Tel Çekme | Aşırı gerginlik | Açık devre, ark hatası | Kavramalı kablo rakoru |
| Temas Bozulması | Mikro hareket | Artan direnç, ısıtma | Gerilim azaltıcı çizme |
| İzolasyon Hasarları | Keskin bükülme yarıçapı | Topraklama hatası, güvenlik tehlikesi | Bükülme yarıçapı koruması |
| Konnektör Muhafazası Çatlağı | Stres konsantrasyonu | Su girişi, korozyon | Yük dağılımı |
Arizona'da 50 MW'lık bir şebeke kurulumunu yöneten bir proje yöneticisi olan Maria ile çalışmak bana sistematik gerilim azaltma planlamasının kritik önemini öğretti. "Samuel," diye açıkladı saha ziyaretimiz sırasında, "başlangıçta entegre gerilim azaltma olmadan temel konnektörler kullanarak maliyetten tasarruf etmeye çalıştık. Altı ay içinde, termal döngü stresi nedeniyle 200'den fazla konnektör arızası yaşadık. Değiştirme maliyetleri ve hizmet dışı kalma süreleri, daha ucuz bileşenlerden elde edilen ilk tasarrufları çok aştı."
Gerilim Giderici Arızalarının Ekonomik Etkisi
Doğrudan Maliyetler:
- Konektör değişimi: Arıza başına $50-200
- İşçilik maliyetleri: Onarım ziyareti başına $100-500
- Sistem kesinti süresi: Gün başına $500-2000 kayıp üretim
- Garanti talepleri ve sorumluluk maruziyeti
Dolaylı Maliyetler:
- Düşük sistem performansı ve verimliliği
- Artan bakım gereksinimleri
- Sigorta primi etkileri
- İtibar ve müşteri memnuniyeti sorunları
Düzenleyici ve Güvenlikle İlgili Hususlar
Uygun gerilim azaltma, çeşitli elektrik yönetmelikleri ve güvenlik standartları tarafından zorunlu kılınmıştır:
NEC Gereklilikleri3: Madde 690, terminaller üzerindeki gerilimi önleyen güvenli kablo bağlantıları gerektirir
IEC Standartları: IEC 628524 güneş enerjisi konektörleri için mekanik dayanıklılık gerekliliklerini belirtir
UL Sertifikası: UL 6703, konnektör onayının bir parçası olarak gerilim azaltma testini içerir
Sigorta Gereklilikleri: Birçok politika, uygun gerilim azaltma dahil olmak üzere kod uyumlu kurulumlar gerektirir
Solar Uygulamalar için Gerilim Giderici Çözümlerin Başlıca Türleri Nelerdir?
Güneş enerjisi kurulumları, her biri farklı uygulamalar için farklı avantajlar sunan, belirli kablo türlerine, çevresel koşullara ve mekanik yükleme gereksinimlerine göre uyarlanmış çeşitli gerilim azaltma çözümleri gerektirir.
Solar konnektörler için birincil gerilim azaltma çözümleri arasında entegre kablo rakorları, gerilim azaltma botları, kablo bağları ve kelepçeleri, esnek boru sistemleri ve servis döngüleri yer alır ve seçim kablo çapına, çevresel maruziyete, mekanik yüklemeye ve kurulum erişilebilirlik gereksinimlerine göre yapılır. Her yöntem, fotovoltaik sistemlerde yaygın olan belirli stres modellerini ve kurulum zorluklarını ele alır.
Entegre Kablo Rakorları

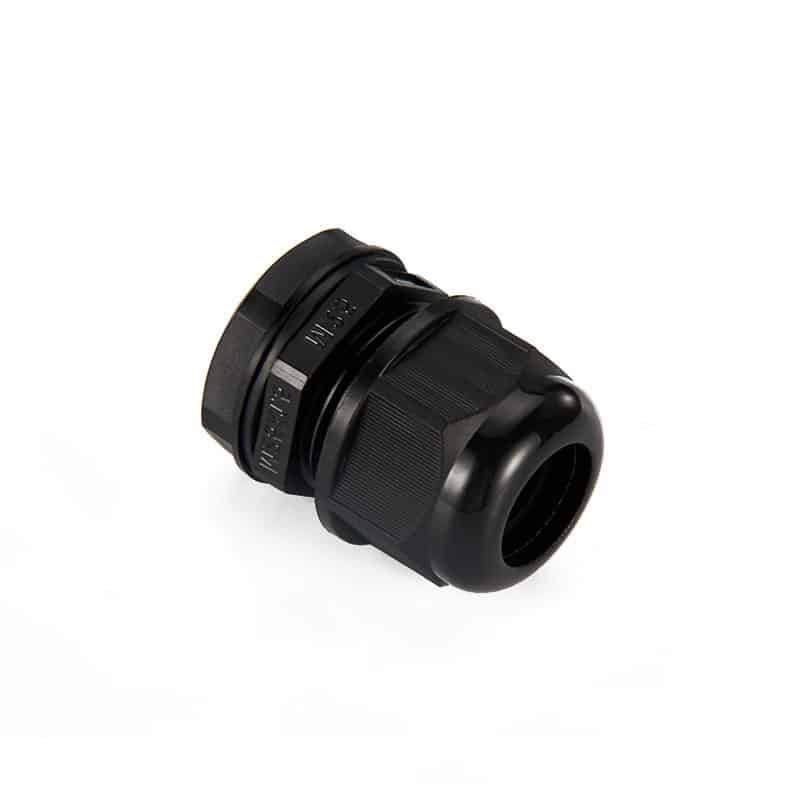

Dişli Kablo Rakorları: Dahili kavrama mekanizması ve sızdırmazlık contası ile dişli giriş içeren en yaygın çözüm. Metrik (M12-M63) ve NPT5 (1/2″-2″) diş boyutları.
Temel Özellikler:
- Kauçuk veya elastomer sızdırmazlık ile 360 derece kablo tutma yeri
- Düzgün monte edildiğinde IP68 hava koşullarına dayanıklılık derecesi
- Çeşitli kablo çapları için ayarlanabilir sıkıştırma
- Zırhlı ve zırhsız kablolarla uyumludur
Uygulamalar: Sağlam sızdırmazlık ve gerilim azaltmanın gerekli olduğu bağlantı kutuları, birleştirici kutuları ve invertör bağlantıları için idealdir.
Avantajlar: Tek bileşenli çözüm, mükemmel sızdırmazlık, geniş kablo çapı aralığı
Sınırlamalar: Dişli giriş portu gerektirir, temel çözümlerden daha yüksek maliyetlidir
Gerilim Giderici Botlar ve Grometler
Kalıplı Lastik Çizme: Kablo ve konnektör arayüzü üzerinde kayarak esneklik ve hava koşullarına karşı koruma sağlayan önceden şekillendirilmiş elastomer bileşenler.
Tasarım Varyasyonları:
- Doğrusal kablo geçişleri için düz botlar
- Yön değişiklikleri için 45° ve 90° açılı botlar
- Güçlendirme uygulamaları için ayrık botlar
- Kalıcı kurulum için ısıyla daralan botlar
Malzeme Seçenekleri:
- EPDM kauçuk: Mükemmel UV ve ozon direnci
- Silikon: Geniş sıcaklık aralığı (-60°C ila +200°C)
- TPE (Termoplastik Elastomer): İyi esneklik ve dayanıklılık
- PVC: İç mekan uygulamaları için uygun maliyetli
Mekanik Sabitleme Sistemleri
Kablo Bağları ve Kelepçeler: Korumalı ortamlarda temel gerilim azaltma için basit, uygun maliyetli çözümler.
UV Dirençli Kablo Bağları:
- UV stabilizatörlü naylon 6.6
- Zorlu ortamlar için paslanmaz çelik bağlar
- Bakım erişimi için çıkarılabilir bağlar
- Çeşitli uzunluk ve gerilme mukavemetleri
Kablo Kelepçeleri ve Braketler:
- Tek kablo sabitleme için P-kelepçeler
- Kablo demeti yönetimi için çoklu kablo kelepçeleri
- Çeşitli kablo boyutları için ayarlanabilir kelepçeler
- Titreşim sönümleyici kauçuk ekler
Suudi Arabistan'da çöl kurulumları konusunda uzmanlaşmış bir güneş enerjisi müteahhidi olan Hassan, gerilim azaltıcı seçimi konusundaki deneyimlerini paylaştı: "50°C sıcaklıkların ve sık sık kum fırtınalarının yaşandığı ekstrem ortamımızda, standart kauçuk botların iki yıl içinde arızalandığını öğrendik. Artık kritik bağlantılar için yalnızca paslanmaz çelik kablo rakorlu silikon gerilim azaltıcı botlar kullanıyoruz. Başlangıç maliyeti daha yüksek, ancak güvenilirlik artışı geri çağırma sorunlarımızı ortadan kaldırdı."
Servis Döngüleri ve Kablo Yönetimi
Hizmet Döngüsü Tasarımı: Mekanik bileşenler yerine geometrik yapılandırma yoluyla gerilim azaltma sağlayan kontrollü kablo yönlendirmesi.
Tasarım İlkeleri:
- Minimum bükülme yarıçapı: Kablo çapının 8-10 katı
- Döngü çapı: Bakım erişimi için 12-18 inç
- Birden fazla noktada güvenli montaj
- Hava koşullarına dayanıklı destek malzemeleri
Kablo Kanalı ve Kanal Sistemleri:
- Havalandırma için delikli kablo kanalları
- Korumalı yönlendirme için esnek kanal
- Büyük kurulumlar için kablo merdiveni sistemleri
- Termal hareket için genleşme derzleri
Zorlu Ortamlar için Özel Çözümler
Denizcilik Sınıfı Gerilim Giderici: Kıyı tesisatları için geliştirilmiş korozyon direnci
Soğuk Hava Çözümleri: Düşük sıcaklıklarda bükülebilir kalan esnek malzemeler
Yüksek Sıcaklık Uygulamaları: Yoğunlaştırılmış güneş enerjisi tesisleri için ısıya dayanıklı malzemeler
Patlamaya Dayanıklı Sistemler: Tehlikeli konumlar için ATEX/IECEx sertifikalı bileşenler
Kurulumunuz için Doğru Gerilim Giderme Yöntemini Nasıl Seçersiniz?
Uygun gerilim azaltıcının seçilmesi, optimum performans ve maliyet etkinliği sağlamak için çevresel koşulların, mekanik gereksinimlerin, kablo özelliklerinin ve uzun vadeli bakım hususlarının sistematik olarak değerlendirilmesini gerektirir.
Kritik uygulamalar için tercih edilen entegre çözümler ve korumalı ortamlar için uygun basit yöntemler ile kablo tipi ve çapı, çevresel maruziyet seviyesi, beklenen mekanik yükleme, kurulum erişilebilirliği, bakım gereksinimleri ve bütçe kısıtlamalarına göre gerilim azaltma yöntemlerini seçin. Seçim süreci hem ilk kurulum maliyetlerini hem de uzun vadeli güvenilirlik etkilerini dikkate almalıdır.
Çevresel Değerlendirme Matrisi
| Çevresel Faktör | Düşük Etki | Orta Etki | Yüksek Etki | Gerilim Giderme Gereksinimi |
|---|---|---|---|---|
| UV Maruziyeti | Kapalı/Gölgeli | Kısmi Güneş | Doğrudan Güneş | UV ışınlarına dayanıklı malzemeler |
| Sıcaklık Aralığı | ±20°C | ±40°C | ±60°C | Sıcaklık dereceli bileşenler |
| Nem/Nem | Kuru | Ara sıra | Sürekli | IP65+ sızdırmazlık gerekli |
| Rüzgar Yüklemesi | <50 mph | 50-100 mph | >100 mph | Gelişmiş güvenlik gerekli |
| Kimyasal Maruziyet | Hiçbiri | Hafif | Agresif | Kimyasal maddelere dayanıklı malzemeler |
Kabloya Özel Seçim Kriterleri
Tek İletkenli Kablolar (PV Tel):
- Kablo çapı: 4-16 AWG tipik
- Esnek yapı, hafif gerilim azaltma gerektirir
- Tavsiye edilir: Gerilim azaltıcı botlar veya kablo rakorları
- Kaçının: Keskin kenarlı kelepçeler veya aşırı sıkıştırma
Çok İletkenli Kablolar (AC/DC):
- Daha büyük çap, sağlam gerilim azaltıcı gerektirir
- Genellikle zırhlı veya kalkanlı yapı
- Tavsiye edilir: Zırh kavramalı dişli kablo rakorları
- Dikkate alın: Yük altında kablo çapının genişlemesi
Esnek Kablolar (Robot/Tracker Uygulamaları):
- Sürekli esneme özel çözümler gerektirir
- Yüksek döngü sayısı gereksinimleri (>1 milyon döngü)
- Tavsiye edilir: Güçlendirilmiş yapıya sahip esnek botlar
- Kaçının: Hareketi kısıtlayan sert gerilim azaltıcı
Mekanik Yükleme Analizi
Statik Yükleme: Kalıcı kablo ağırlığı ve montaj gerilimi
- Lineer ayak başına kablo ağırlığını hesaplayın
- Maksimum açıklık uzunluklarını belirleyin
- 3x statik yük güvenlik faktörü için gerilim azaltma boyutu
Dinamik Yükleme: Rüzgar, termal ve operasyonel güçler
- Rüzgar yüklemesi: Yerel bina yönetmeliklerini kullanın (tipik olarak 90-150 mph)
- Termal genleşme: Tüm sıcaklık aralığı için hesaplayın
- Güvenlik faktörü: Dinamik yükleme koşulları için 5x
Yorgunlukla İlgili Hususlar: Sistem ömrü boyunca tekrarlayan yükleme
- Termal çevrimler: 25 yıl boyunca 9.000+ döngü
- Rüzgar döngüleri: Konuma göre değişkenlik gösterir
- Malzeme seçimi: Yorulmaya dayanıklı elastomerler
Kurulum ve Bakım Faktörleri
Erişilebilirlik Gereksinimleri:
- Bakım sıklığı ve prosedürleri
- Kurulum ve servis için alet erişimi
- Bileşen değiştirme fizibilitesi
- Yüksekte çalışma için güvenlik hususları
Kurulum Karmaşıklığı:
- Montajcı beceri seviyesi gereksinimleri
- Gerekli özel araçlar veya ekipmanlar
- Zaman gereksinimleri ve işçilik maliyetleri
- Kalite kontrol ve denetim ihtiyaçları
Teksas'taki 100 MW'lık bir güneş enerjisi tesisinin bakım sorumlusu olan James ile çalışmak, bakım dostu gerilim azaltıcı tasarımının önemini vurguladı. "Süslü gerilim azaltma sistemlerinin güvenli bir şekilde servis edilemedikleri takdirde değersiz olduklarını zor yoldan öğrendik" dedi. "Artık tüm dizinin bağlantısını kesmeden denetlenebilen ve değiştirilebilen çözümler belirliyoruz. Başlangıç maliyetindeki küçük artış, bakım süresinin kısalması ve güvenliğin artmasıyla kendini amorti ediyor."
Maliyet-Fayda Optimizasyonu
İlk Maliyet Değerlendirmeleri:
- Bileşen maliyetleri: Bağlantı noktası başına $5-50
- Kurulum işçiliği: Bağlantı başına $10-100
- Özel alet veya ekipman gereksinimleri
- Eğitim ve sertifikasyon ihtiyaçları
Yaşam Döngüsü Maliyet Analizi:
- Beklenen hizmet ömrü: Kaliteli bileşenler için 25+ yıl
- Bakım sıklığı ve maliyetleri
- Arıza oranları ve değiştirme maliyetleri
- Bozuk bağlantıların performans etkisi
Risk Değerlendirmesi:
- Başarısızlığın sonuçları (güvenlik, mali, düzenleyici)
- Uygulamaya bağlı olarak arıza olasılığı
- Sigorta ve garanti etkileri
- İtibar ve müşteri memnuniyeti etkisi
Solar Konnektörlere Gerilim Giderici Takmak İçin En İyi Uygulamalar Nelerdir?
Gerilim azaltma sistemlerinin doğru kurulumu, ayrıntılara dikkat edilmesini, üretici spesifikasyonlarına uyulmasını ve uzun vadeli performansı ve güvenilirliği etkileyen saha koşullarının anlaşılmasını gerektirir.
Gerilim azaltıcı kurulumu için en iyi uygulamalar arasında uygun kablo hazırlığı, doğru bileşen boyutlandırması, uygun tork spesifikasyonları, yeterli bükülme yarıçapı bakımı, güvenli montaj ve sistem ömrü boyunca güvenilir mekanik ve elektrik performansı sağlamak için kapsamlı testler yer alır. Sistematik kurulum prosedürlerinin izlenmesi, yaygın arıza modlarını önler ve optimum gerilim azaltma etkinliği sağlar.
Kurulum Öncesi Planlama ve Hazırlık
Kablo Güzergah Planlaması:
- Stres yoğunlaşma noktalarını belirleme
- Servis döngülerini ve bükülme yarıçapı gereksinimlerini planlayın
- Montaj noktası konumlarını ve aralıklarını belirleme
- Termal genleşme ve daralma yollarını göz önünde bulundurun
Bileşen Seçimi Doğrulaması:
- Kablo çapı uyumluluğunu onaylayın
- Çevresel derecelendirme gereksinimlerini doğrulayın
- Diş uyumluluğunu ve sızdırmazlık gereksinimlerini kontrol edin
- Yeterli kavrama uzunluğu ve sıkıştırma aralığı sağlayın
Alet ve Malzeme Hazırlama:
- Spesifikasyonlara göre kalibre edilmiş tork anahtarları
- Kablo sıyırma ve hazırlama aletleri
- Belirtildiği gibi sızdırmazlık malzemeleri ve yağlayıcılar
- Yüksekte çalışma için güvenlik ekipmanları
Kurulum Sırası ve Teknikleri
Adım 1: Kablo Hazırlığı
- Kablo kılıfını belirtilen uzunlukta soyun (tipik olarak 1-2 inç)
- Keskin kenarları veya çapakları temizleyin
- Kablo yüzeyini kirleticilerden temizleyin
- Belirtilmişse kablo yağlayıcısı uygulayın
Adım 2: Bileşen Montajı
- Gerilim azaltıcı bileşenleri kabloya doğru sırada geçirin
- Bileşenleri uygun konumlara yerleştirin
- Sızdırmazlık contalarının düzgün oturduğundan emin olun
- Doğru yönlendirme ve hizalamayı kontrol edin
Adım 3: Bağlantı ve Güvenlik
- Elektrik bağlantılarını üretici spesifikasyonlarına göre yapın
- Gerilim azaltıcı bileşenleri uygun sıkıştırma ile takın
- Kalibre edilmiş aletler kullanarak belirtilen tork değerlerini uygulayın
- Bağlantı noktalarında kablo hareketi olmadığını doğrulayın
Kritik Kurulum Parametreleri
Tork Özellikleri:
- Kablo rakoru sıkıştırma somunları: 15-25 Nm tipik
- Gerilim azaltıcı körük kelepçeleri: 5-10 Nm tipik
- Destek braketi bağlantı elemanları: 20-40 Nm tipik
- Her zaman üretici spesifikasyonlarını kullanın
Bükülme Yarıçapı Gereksinimleri:
- Minimum statik bükülme yarıçapı: 8x kablo çapı
- Dinamik bükülme yarıçapı: 12x kablo çapı
- Servis döngüsü yarıçapı: minimum 6-12 inç
- Keskin kenarlardan ve gerilim yoğunlaştırıcılardan kaçının
Sıkıştırma Yönergeleri:
- Kablo rakoru sıkıştırması: Sıkı artı 1/4 tur
- Gerilim azaltıcı botlar: Aşırı sıkıştırma olmadan sıkı temas
- Kablo bağları: Kablo deformasyonunu değil, kaymayı önleyecek kadar sıkı
- Doğru kablo kavraması için görsel inceleme
Kalite Kontrol ve Test Prosedürleri
Görsel Denetim Kontrol Listesi:
- Doğru bileşen oryantasyonu ve hizalaması
- Görünür kablo hasarı veya deformasyonu yok
- Tüm noktalarda yeterli bükülme yarıçapı
- Güvenli montaj ve destek
- Komple hava sızdırmazlığı
Mekanik Test:
- Çekme testi: 1 dakika boyunca 50N kuvvet uygulayın
- Bağlantı noktalarında kablo hareketi yok
- Bileşen gevşemesi veya deformasyonu yok
- Test boyunca elektriksel sürekliliği koruyun
Çevresel Doğrulama:
- Su püskürtme testi ile IP derecesi onayı
- Gerekirse sıcaklık döngüsü doğrulaması
- Malzeme uyumluluğu için UV maruziyet değerlendirmesi
- Zorlu ortamlar için kimyasal direnç doğrulaması
Yaygın Kurulum Hataları ve Önlenmesi
Aşırı Sıkıştırma Sorunları:
- Belirti: Kablo kılıfı deformasyonu veya iletken hasarı
- Sebep: Aşırı tork veya yanlış bileşen boyutu
- Önleme: Tork anahtarı kullanın ve kablo çapını doğrulayın
Yetersiz Sızdırmazlık:
- Belirti: Su girişi ve korozyon
- Nedeni: Eksik contalar veya yanlış montaj
- Önleme: Montaj sırasını takip edin ve contaları inceleyin
Yetersiz Gerilim Giderme:
- Belirti: Bağlantı noktalarında kablo hareketi
- Sebep: Yanlış bileşen seçimi veya kurulumu
- Önleme: Kavrama uzunluğunu ve sıkıştırmayı doğrulayın
Büyük bir EPC yüklenicisinin kalite kontrol müdürü olan Sarah, sistematik kurulum prosedürlerinin önemini vurguladı: "Tutarsız montaj kalitesinden kaynaklanan saha arızaları yaşadıktan sonra ayrıntılı montaj kontrol listeleri ve her adımda zorunlu fotoğraflar uyguladık. Gerilim azaltıcı montaj sürecini standartlaştırdıktan ve tüm montaj ekiplerine uygun eğitimi verdikten sonra arıza oranımız 80% düştü."
Dokümantasyon ve Bakım Gereklilikleri
Kurulum Belgeleri:
- Bileşen özellikleri ve lot numaraları
- Tork değerleri ve test sonuçları
- Doğru montajı gösteren kurulum fotoğrafları
- Montajcı sertifikası ve tarihi
Bakım Programı:
- Tüm gerilim azaltıcı bileşenlerin yıllık görsel denetimi
- Her 5 yılda bir tork doğrulaması
- Durum değerlendirmesine dayalı olarak bileşen değişimi
- Tüm bakım faaliyetlerinin belgelendirilmesi
Performans İzleme:
- Elektrik bağlantı direnci izleme
- Sıcak nokta tespiti için termal görüntüleme
- Mekanik bütünlük değerlendirmesi
- Çevresel bozulma takibi
Sonuç
Solar kablo konnektörleri için uygun gerilim azaltma, sistem güvenilirliği, güvenliği ve uzun vadeli performans için esastır. Kaliteli gerilim azaltıcı bileşenlere ve uygun kurulum tekniklerine yapılan yatırım, bakım maliyetlerinin düşmesi, sistem kullanılabilirliğinin artması ve güvenliğin artması ile karşılığını verir. Bepto Connector olarak, gerilim azaltma detaylarına gösterilen özenin maliyetli arızaları nasıl önlediğini ve güneş enerjisi tesisatlarının beklenen 25+ yıllık performansı sunmasını nasıl sağladığını gördük. İster konut sistemleri ister kamu hizmeti ölçekli projeler kuruyor olun, gerilim azaltma kalitesinden asla ödün vermeyin; sisteminizin güvenilirliği buna bağlıdır. Dünyanın en iyi konnektörünün uygun gerilim azaltma olmadan zamanından önce arızalanacağını unutmayın, bu basit görünen ayrıntıyı en önemli tasarım kararlarınızdan biri haline getirin.
Solar Kablo Gerilim Giderici Hakkında SSS
S: Solar konnektörlerde gerilim azaltıcı kullanmazsam ne olur?
A: Gerilim azaltma olmadan, kablo hareketi gerilimi doğrudan elektrik bağlantılarına aktararak kontak bozulmasına, direncin artmasına, ısınmaya ve nihai arızaya neden olur. Bu durum ark hatalarına, yangın tehlikelerine ve kurulumdan sonraki aylar içinde sistemin durmasına yol açabilir.
S: Solar kablolarım için hangi boyutta gerilim azaltıcı kullanacağımı nasıl bilebilirim?
A: Kablo dış çapını ölçün ve kablo boyutunuzu içeren kavrama aralıklarına sahip gerilim azaltıcı bileşenleri seçin. Tipik PV kabloları 10-16 AWG (4-6 mm çap) arasında değişir ve M12-M20 kablo rakorları veya eşdeğer gerilim azaltıcı botlar gerektirir.
S: Mevcut solar konnektör kurulumlarına gerilim azaltıcı ekleyebilir miyim?
A: Evet, ayrık gerilim azaltma botları ve kelepçeli kablo rakorları mevcut tesisatlara sonradan takılabilir. Ancak bunun için güç bağlantısının kesilmesi gerekir ve entegre gerilim azaltıcı ile uygun ilk kurulumdan daha pahalı olabilir.
S: Güneş enerjisi tesisatlarındaki gerilim azaltıcı bileşenleri ne sıklıkla kontrol etmeliyim?
A: Hasar, gevşeme veya bozulmaya karşı yıllık görsel kontroller gerçekleştirin. Zorlu ortamlarda veya yüksek rüzgarlı bölgelerde her 6 ayda bir kontrol edin. Çatlama, sertleşme veya kavrama kaybı gösteren bileşenleri derhal değiştirin.
S: Güneş enerjisi uygulamaları için IP65 ve IP68 gerilim azaltma arasındaki fark nedir?
A: IP65 su jetlerine karşı koruma sağlar ve çoğu güneş enerjisi uygulaması için uygundur. IP68 tam daldırma koruması sunar ve su baskınına eğilimli zemine monte sistemler veya deniz ortamlarındaki kurulumlar için gereklidir.
-
Elektrik kontaklarında mikro aşınma (veya aşınma korozyonu) olgusunu ve bunun bağlantı arızasına nasıl yol açtığını anlayın. ↩
-
Bir malzemenin statik dayanım sınırının altında bile olsa tekrarlanan döngüsel yükleme altında kırıldığı yorulma hatası kavramını keşfedin. ↩
-
Güneş PV sistemleri için güvenlik standartlarını kapsayan Ulusal Elektrik Yasası (NEC) Madde 690'ın bir özetini inceleyin. ↩
-
Fotovoltaik sistemlerdeki DC konektörler için güvenlik ve performans gereksinimlerini belirleyen uluslararası IEC 62852 standardı hakkında bilgi edinin. ↩
-
Dişli borular ve bağlantı parçaları için kullanılan Amerikan Ulusal Standart Boru Dişi (NPT) standartlarının tablosuna ve açıklamasına bakın. ↩
