M-Tipi ve PG-Tipi Dişler: Kablo Rakoru Uygulamalarınız için Hangi Diş Açma Sistemi Üstün Performans Sağlar?

Giriş

M20x1.5 ve PG16 seçeneklerine sahip bir kablo rakoru teknik özellik sayfasına bakarken hangi diş açma sistemini seçeceğinizi tamamen şaşırdınız mı? Kablo yönetimindeki en temel ancak kafa karıştırıcı kararlardan biriyle karşı karşıyasınız. Yanlış seçim, kurulum kabuslarına, sızdırmazlık arızalarına veya binlerce yeniden çalışmaya mal olan uyumluluk sorunlarına yol açabilir.

M tipi dişler (metrik ISO standardı) daha ince hatve ve daha iyi sızdırmazlık özellikleri sunarken, PG tipi dişler (Alman DIN standardı) daha hızlı kurulum için daha kaba hatve sağlar - seçim, sızdırmazlık performansı, kurulum hızı ve bölgesel tercihler dahil olmak üzere özel uygulama gereksinimlerinize bağlıdır.

Daha geçen hafta, Ohio'daki bir üretim tesisinden proje yöneticisi David, ekipman panelleri M tipi dişler için diş açılmışken tüm kablo rakoru siparişinde PG dişler kullanıldığını keşfettikten sonra çılgınca bizi aradı. Bu diş açma sistemlerinin doğru anlaşılmasıyla bu maliyetli hata önlenebilirdi. Her seferinde doğru seçimi yapmak için bilmeniz gereken her şeyi açıklayayım.

İçindekiler

• M-Tipi ve PG-Tipi Dişler Arasındaki Temel Farklar Nelerdir?
• Hangi Diş Açma Sistemi Daha İyi Sızdırmazlık Performansı Sunar?
• Kurulum Gereksinimleri Her İki Sistem Arasında Nasıl Karşılaştırılır?
• Bölgesel ve Sektörel Tercihler Nelerdir?
• Belirli Uygulamalar için Hangi Sistemi Seçmelisiniz?
• M-Tipi ve PG-Tipi Kablo Rakorları Hakkında SSS

M-Tipi ve PG-Tipi Dişler Arasındaki Temel Farklar Nelerdir?

Teknik özellikler kafanızı mı karıştırdı? Uygulamalarınız için gerçekten önemli olan temel farklılıkları basitleştirmeme izin verin.

M tipi dişler daha ince diş aralığına (tipik olarak 1,5 mm) sahip ISO metrik standartlarını takip ederken, PG tipi dişler daha kaba aralıklı (boyuta göre değişir) Alman DIN standartlarını kullanır, bu da farklı sızdırmazlık özellikleri, montaj torku gereksinimleri ve uluslararası ekipmanlarla uyumluluk ile sonuçlanır.

Teknik Özellikler Karşılaştırması

M-Tipi Diş Özellikleri:

• Standart: ISO 262 metrik diş¹
• İplik açısı: 60 derece
• Saha: Tutarlı (çoğu kablo rakoru boyutu için 1,5 mm)
• Profil: Düz tepe ve kök ile keskin V-iplik
• Atama: M20x1.5, M25x1.5, M32x1.5

PG-Tipi Diş Özellikleri:

• Standart: DIN 40430² (Alman endüstriyel standardı)
• İplik açısı: 55 derece
• Saha: Boyuta göre değişken (PG7=0.75mm, PG16=1.5mm, PG21=1.5mm)
• Profil: Yuvarlatılmış iplik formu
• Atama: SF7, SF9, SF11, SF13.5, SF16, SF21, SF29, SF36, SF42, SF48

Tarihsel Gelişim Bağlamı

Kökenlerin anlaşılması, mevcut kullanım modellerinin açıklanmasına yardımcı olur:

M-Tipi Evrim:

• ISO standardizasyon çalışmalarının bir parçası olarak geliştirilmiştir
• Küresel uyumluluk için tasarlandı
• Hassas üretim için optimize edilmiştir
• Modern ekipman tasarımında yaygın olarak benimsenmiştir

PG-Tipi Miras:

• Başlangıçta Almanya'da endüstriyel uygulamalar için geliştirilmiştir
• "PG", "Panzer-Gewinde³" (zırh ipliği)
• Elektrik panosu ve pano endüstrisinde yerleşik
• Avrupa endüstriyel ekipmanlarında güçlü varlık

Dubai'de bir kimyasal işleme tesisini yöneten Hassan ilginç bir bakış açısı paylaştı: "Başlangıçta PG yivleri tercih ettik çünkü Alman ekipman tedarikçilerimiz yalnızca bunları kullanıyordu. Ancak, küresel olarak genişledikçe ve çeşitli üreticilerden tedarik sağladıkça, M tipi dişler standardizasyon için daha pratik hale geldi."

Boyut ve Kablo Uyumluluğu

Kablo aralıklarının her zaman mükemmel şekilde hizalanmadığına dikkat edin - optimum performans için seçimin kritik hale geldiği yer burasıdır.

Hangi Diş Açma Sistemi Daha İyi Sızdırmazlık Performansı Sunar?

Konu IP derecelerinin korunması ve girişin önlenmesi olduğunda, diş tasarımı birçok mühendisin göz ardı ettiği çok önemli bir rol oynar.

M tipi dişler, daha ince hatveleri ve tutarlı diş geometrileri sayesinde daha fazla temas noktası ve sızdırmazlık elemanlarının daha iyi sıkıştırılmasını sağlayarak genellikle üstün sızdırmazlık performansı sağlarken, PG tipi dişler giriş koruması için daha çok O-ring contalara dayanır.

Sızdırmazlık Mekanizması Analizi

M-Tipi Sızdırmazlık Avantajları:

• Daha ince diş aralığı birim uzunluk başına daha fazla sızdırmazlık yüzeyi oluşturur
• Tutarlı 1,5 mm aralık standartlaştırılmış conta tasarımına izin verir
• Keskin diş profili daha iyi metal-metal teması sağlar
• Daha yüksek iplik bağlantısı conta bütünlüğünü iyileştirir

PG-Tipi Sızdırmazlık Özellikleri:

• Değişken hatve boyuta özel conta optimizasyonu gerektirir
• Yuvarlatılmış diş profili hafif boşluklar yaratabilir
• Kaba dişler daha az sızdırmazlık temas noktası sağlar
• Büyük ölçüde O-ring sıkıştırmasına dayanır birincil conta için

Gerçek Dünya Sızdırmazlık Performansı

David'in Ohio tesisi mükemmel bir vaka çalışması sağladı. Mevcut PG dişli kablo rakorlarında aralıklı IP derecesi arızaları yaşıyorlardı. yıkama ortamı⁴. Geliştirilmiş sızdırmazlık tasarımımızla M tipi dişlere geçtikten sonra, bunu başardılar:

• Tutarlı IP68 performansı yüksek basınçlı yıkama altında
• Azaltılmış bakım aralıkları daha uzun ömürlü conta sayesinde
• Geliştirilmiş güvenilirlik sıcaklık döngüsü koşullarında
• Daha düşük toplam sahip olma maliyeti azaltılmış conta değişimleri sayesinde

Sızdırmazlık Üzerinde Çevresel Etki

Sıcaklık Döngüsü Etkileri:

• M tipi dişler genleşme/büzülme sırasında daha iyi sızdırmazlık bütünlüğü sağlar
• Daha ince hatve termal gerilimi daha eşit dağıtır
• PG dişleri aşırı koşullar altında conta ekstrüzyonu yaşayabilir

Kimyasal Direnç:

• Her iki sistem de uygun conta malzemesi seçimi ile benzer performans gösterir
• M tipi dişler kimyasal saldırılar altında biraz daha iyi sızdırmazlık sağlar
• İplik bileşimi uyumluluğu her iki sistem için de önemini korumaktadır

Titreşim Direnci:

• M tipi dişler daha ince hatve sayesinde gevşemeye karşı daha dayanıklıdır
• PG dişleri, yüksek titreşimli uygulamalarda diş kilitleme bileşikleri gerektirebilir
• Her ikisi de doğru montaj torkundan yararlanır

Bepto'da, çeşitli çevresel koşullar altında her iki sistemi karşılaştıran kapsamlı testler gerçekleştirdik. M tipi kablo rakorlarımız, aşağıdaki koşullarda sürekli olarak 15-20% daha iyi uzun süreli sızdırmazlık sağlar hızlandırılmış yaşlandırma testleri⁵.

Kurulum Gereksinimleri Her İki Sistem Arasında Nasıl Karşılaştırılır?

Kurulum verimliliği, proje zaman çizelgelerini ve işçilik maliyetlerini önemli ölçüde etkileyebilir - işte pratik farklılıklar hakkında bilmeniz gerekenler.

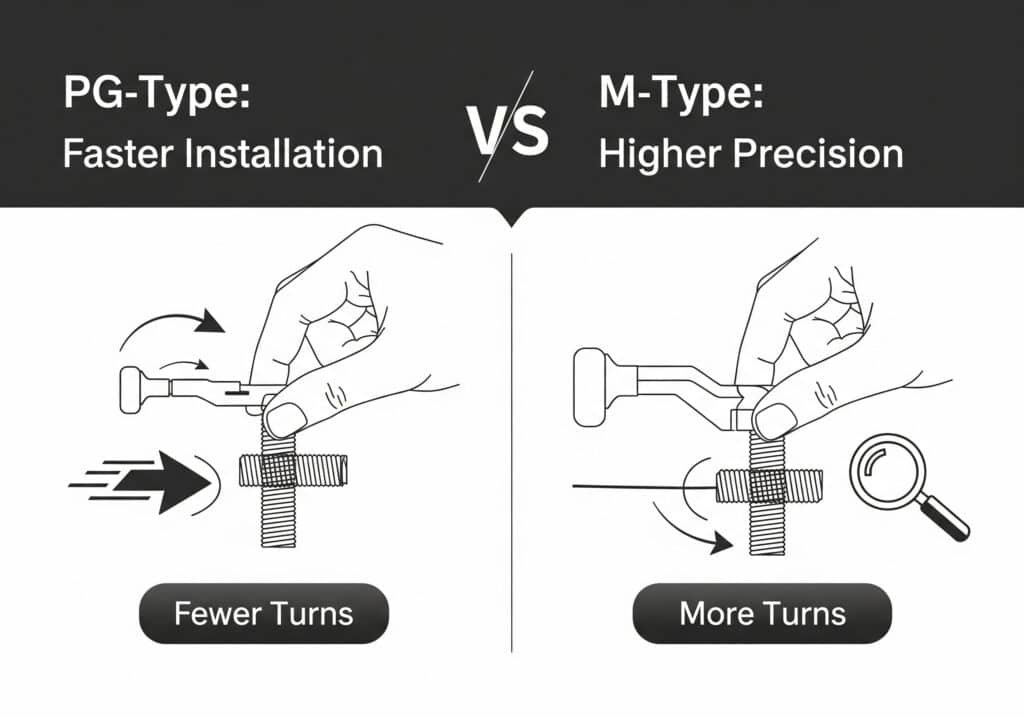

PG tipi dişler, daha az tur gerektiren daha kaba hatve nedeniyle daha hızlı takılırken, M tipi dişler daha fazla hassasiyet gerektirir, ancak conta sıkıştırması ve son konumlandırma üzerinde daha iyi kontrol sunar, bu da montaj yöntemi seçimini proje önceliklerine ve teknisyen beceri seviyelerine bağlı hale getirir.

Kurulum Hız Analizi

PG-Tipi Kurulum Avantajları:

• Daha az dönüş gerekli - bağlantı için tipik olarak 3-4 tam dönüş
• Daha hızlı diş açma rakor başına kurulum süresini azaltır
• Daha az hassas tork kontrolü temel uygulamalar için gerekli
• Bağışlayıcı kurulum daha az deneyimli teknisyenler için

M-Tipi Kurulum Özellikleri:

• Daha fazla dönüş gerekli - tam kavrama için tipik olarak 6-8 tam dönüş
• Hassas tork kontrolü optimum sızdırmazlık için gereklidir
• Daha iyi son konumlandırma kontrolü daha ince ayar kabiliyeti nedeniyle
• Daha yetenekli kurulum gerektirir optimum performans için

Tork Gereksinimleri ve Aletler

Yaygın Kurulum Zorlukları

Hassan'ın Dubai'deki tesisi, başlangıçta öngörmediğimiz bazı kurulum hususlarının altını çizdi:

Yüksek Sıcaklıkta Kurulum Sorunları:

• Metal genleşmesi diş bağlantısını etkiler
• Conta malzemesi daha esnek hale gelir
• Tork değerlerinin ayarlanması gerekebilir
• İplik bileşikleri farklı akabilir

Önerilen Çözümlerimiz:

• Sıcaklık dengelemeli tork özellikleri
• Yüksek sıcaklıkta diş sızdırmazlık ürünleri
• Zorlu koşullar için özel kurulum prosedürleri
• Kurulum ekipleri için geliştirilmiş eğitim

Alan Kısıtlamaları:

• M tipi dişler dar alanlarda daha fazla anahtar dönüşü gerektirir
• PG dişler sınırlı kurulumlar için tercih edilebilir
• Erişilebilirlik için altıgen ve tırtıklı kavrama tasarımlarını göz önünde bulundurun
• Panel kalınlığı diş geçme uzunluğunu etkiler

Kurulum Kalite Kontrolü

Her İki Sistem için Kritik Kontrol Noktaları:

1. İplik bağlama doğrulaması - en az 5 tam iplik
2. Tork spesifikasyonu uyumluluğu - kalibre edilmiş aletler kullanın
3. Conta sıkıştırma kontrolü - O-ring deformasyonunun görsel denetimi
4. Son konumlandırma - kablo girişinin doğru hizalandığından emin olun
5. IP derecesi doğrulaması - gerektiğinde basınç testi

Belirtilen performans seviyelerine ulaşmak için doğru montajın diş tipi seçiminden daha kritik olduğunu unutmayın.

Bölgesel ve Sektörel Tercihler Nelerdir?

Pazar tercihlerini anlamak, projeleriniz için ekipman uyumluluğunu ve kaynak bulma avantajlarını öngörmenize yardımcı olur.

Avrupa pazarları, Alman endüstriyel etkisi nedeniyle geleneksel olarak PG tipi dişleri tercih ederken, Kuzey Amerika ve Asya pazarları küresel standardizasyon için giderek daha fazla M tipi dişleri benimsemekte ve belirli endüstriler, geçmiş ekipman seçimlerine ve yasal gerekliliklere dayalı güçlü tercihler göstermektedir.

Coğrafi Pazar Analizi

Avrupa Pazar Tercihleri:

• Almanya: Geleneksel sektörlerde güçlü PG tipi tercihi
• İNGILTERE: Yeni kurulumlar için M-tipine doğru eğilimle birlikte karışık kullanım
• İskandinavya: Açık deniz ve denizcilik uygulamaları için ağırlıklı olarak M tipi
• Doğu Avrupa: AB standardizasyonu için PG'den M-tipine geçiş

Kuzey Amerika Trendleri:

• Birleşik Devletler: Ağırlıklı olarak M-tipi ve bir miktar PG Alman donanımı
• Kanada: Ek metrik standardizasyon baskısı ile ABD'ye benzer
• Meksika'ya: NAFTA uyumluluğu için Kuzey Amerika trendlerini takip etmek

Asya Pazar Dinamikleri:

• Çin: İhracat uyumluluğu için ağırlıklı olarak M tipi odaklı
• Japonya: Hassas M tipi uygulamalar tercih edilerek karışık kullanım
• Güney Kore: Elektronik ve otomotiv için ağırlıklı olarak M tipi
• Hindistan: Yeni kurulumlar için M tipi tercih, PG eski sistemler

Sektöre Özel Tercihler

Otomotiv Endüstrisi:

• Ezici M tipi tercihi küresel platform uyumluluğu için
• Standardizasyonun faydaları uluslararası üretim genelinde
• Tedarik zinciri verimliliği ortak iş parçacığı aracılığıyla

Kimyasal İşleme:

• Karma kullanım ekipman menşeine bağlı olarak
• Performans odaklı seçim geleneksel tercihlere göre
• Mühür bütünlüğüne öncelik verildi iplik tipinden bağımsız olarak

Denizcilik ve Açık Deniz:

• Güçlü M-tipi tercihi zorlu ortam performansı için
• Uluslararası sertifikasyon gereklilikleri ISO standartlarını tercih edin
• Bakım standardizasyonu küresel filolar genelinde

David'in üretim tesisi Kuzey Amerika trendini örnekliyor. Başlangıçta çeşitli Avrupalı tedarikçilerden karma PG ve M tipi sistemlerle donatılmış olan tesis, çeşitli nedenlerden dolayı M tipi dişlerde standartlaşıyor:

• Basitleştirilmiş envanter yönetimi - tek di̇şli̇ si̇stem
• Geliştirilmiş kaynak bulma esnekliği - daha fazla tedarikçi seçeneği
• Geliştirilmiş performans - kendi özel uygulamalarında daha iyi sızdırmazlık
• Geleceğe hazırlama - sektör trendleri ile uyum

Düzenleyici ve Standartların Etkisi

Uluslararası Standartlara Uyum:

• ISO standartları giderek daha fazla M tipi dişleri belirtmektedir
• IEC elektrik standartları referans metrik diş açma
• ATEX ve IECEx sertifikalarında genellikle M tipi spesifikasyonlar kullanılır

Bölgesel Düzenleyici Hususlar:

• AB makine direktifi uyumluluğu
• Kuzey Amerika elektrik kodları
• Asya ihracat gereksinimleri
• Orta Doğu proje şartnameleri

Bepto'da her iki diş açma sisteminin de kapsamlı envanterini tutuyoruz, ancak son beş yılda yeni proje şartnamelerinde M tipi dişlere doğru bir 70% kayması gözlemledik.

Belirli Uygulamalar için Hangi Sistemi Seçmelisiniz?

Doğru seçimi yapmak için teknik gereksinimleri, uyumluluk ihtiyaçlarını ve uygulamanıza özel pratik hususları dengelemeniz gerekir.

Üstün sızdırmazlık performansı, uluslararası uyumluluk ve gelecekte standardizasyon gerektiren uygulamalar için M tipi dişleri seçerken, eski ekipman uyumluluğu, hızlı kurulum gereksinimleri ve yerleşik altyapının bulunduğu belirli Avrupa endüstriyel uygulamaları için PG tipi dişleri seçin.

Uygulamaya Özel Tavsiyeler

Yüksek Performanslı Sızdırmazlık Uygulamaları:

• Deniz ve açık deniz tesisleri → M tipi tercih edilir
• Kimyasal işleme ortamları → Üstün sızdırmazlık bütünlüğü için M-tipi
• Gıda ve eczacılık → Hijyenik tasarım gereksinimleri için M-tipi
• Dış mekan telekomünikasyon → Hava koşullarına dayanıklılık için M tipi

Hız Kritik Tesisler:

• Büyük ölçekli panel yapımı → Kurulum verimliliği için PG tipi
• Bakım ve güçlendirme çalışmaları → Mevcut diş açma ile eşleştirin
• Acil onarımlar → Hemen elinizde ne varsa onu kullanın
• Yüksek hacimli üretim → Kurulum işçilik maliyetlerini göz önünde bulundurun

Karar Matrisi Çerçevesi

Gerçek Dünyadan Seçim Örnekleri

Hassan'ın Dubai Kimya Tesisi Kararı:

• Meydan okuma: Her iki iplik tipine sahip karışık Avrupa ekipmanı
• Çözüm: Bakım döngüleri sırasında M-tipinde kademeli standardizasyon
• Sonuçlar: 30% yedek parça envanterinde azalma, iyileştirilmiş conta performansı
• Zaman çizelgesi: Anında fayda sağlayan 3 yıllık geçiş planı

David'in Ohio İmalat Yükseltmesi:

• Meydan okuma: Sızdırmazlık sorunları olan eski PG sistemi
• Çözüm: Tesis genişletme sırasında M-tipine tam dönüşüm
• Sonuçlar: IP derecesi arızalarını ortadan kaldırdı, bakım prosedürlerini basitleştirdi
• Yatırım: Daha yüksek ön maliyet, daha az bakım ile dengelenir

Maliyet-Fayda Analizinde Dikkate Alınması Gereken Hususlar

İlk Yatırım Faktörleri:

• Kablo rakoru birim maliyetleri (tipik olarak benzer)
• Kurulum işçiliği farklılıkları
• Alet ve eğitim gereksinimleri
• Envanter yönetimi karmaşıklığı

Uzun Vadeli Operasyonel Maliyetler:

• Bakım sıklığı ve karmaşıklığı
• Conta değiştirme aralıkları
• Yedek parça bulunabilirliği ve maliyeti
• Sistem standardizasyonunun faydaları

Risk Değerlendirmesi:

• Gelecekteki ekipmanlarla uyumluluk
• Yedek parçaların mevcudiyeti
• Teknik destek erişilebilirliği
• Ortamınızda performans güvenilirliği

Nihai Kararın Verilmesi

Yeni Kurulumlar İçin:

1. Ekipman özelliklerini değerlendirin - panelleriniz/muhafazalarınız ne kullanıyor?
2. Performans gereksinimlerini değerlendirin - mühürleme ne kadar kri̇ti̇k?
3. Gelecekteki genişlemeyi düşünün - Daha fazla ekipman ekleyecek misiniz?
4. Tedarikçi yeteneklerini gözden geçirin - i̇hti̇yaçlarinizi en i̇yi̇ ki̇m destekleyebi̇li̇r?
5. Toplam sahip olma maliyetini hesaplayın - ilk satın alma fiyatının ötesinde

Güçlendirme / Değiştirme için:

1. Mevcut iş parçacığını belgeleyin - uyumluluk sorunlarından kaçının
2. Performans boşluklarını değerlendirin - mevcut si̇stem yeterli̇ mi̇?
3. Kısmi yükseltmeleri düşünün - önce kritik uygulamalara odaklanın
4. Geçiş stratejisini planlayın - operasyonel aksaklıkları en aza indirin
5. Yeni standartlar oluşturun - gelecekte karışmayı önlemek

Sonuç

M tipi ve PG tipi vida dişleri arasındaki seçim sadece teknik özelliklerle ilgili değildir - kablo yönetimi stratejinizi performans gereksinimleri, operasyonel verimlilik ve uzun vadeli standardizasyon hedefleriyle uyumlu hale getirmekle ilgilidir. M tipi vida dişleri üstün sızdırmazlık performansı ve küresel uyumluluk sunarak zorlu uygulamalar ve uluslararası projeler için idealdir. PG tipi vida dişleri kurulum hızı avantajları ve yerleşik Avrupa endüstriyel altyapısıyla uyumluluk sağlar. Kararınızı verirken David'in uyumluluk planlaması hakkındaki dersini ve Hassan'ın başarılı standardizasyon yaklaşımını göz önünde bulundurun. Bepto'da, hangi yolu seçerseniz seçin seçiminizin optimum performans sunmasını sağlamak için kapsamlı ürün serileri, sertifikalar ve teknik uzmanlıkla her iki diş açma sistemini de destekliyoruz. Önemli olan, sektör trendlerini körü körüne takip etmek yerine özel gereksinimlerinize dayalı bilinçli bir karar vermektir.

M-Tipi ve PG-Tipi Kablo Rakorları Hakkında SSS
