Katera je idealna vrednost navora za kabelska žrela in kako tesen je premočan navor?

Prejšnji teden me je besno poklical Marcus, vodja projekta v Manchestru. Njegova ekipa je pravkar zaključila veliko industrijsko instalacijo, vendar je polovica kabelskih ovojev v nekaj dneh začela puščati. Krivec? Premočno zategovanje, ki je uničilo tesnila, in premajhno zategovanje, ki je pustilo vrzeli. Zveni kot nočna mora? Ni nujno, da je! 😰

Optimalni vrednost navora¹ za kabelska ovoja običajno znaša od 15 do 45 Nm, odvisno od velikosti in materiala, pri čemer premočno zategovanje povzroči poškodbe tesnila, premajhno zategovanje pa Stopnja zaščite IP² odpoved. Pravilna uporaba navora zagotavlja zanesljivo tesnjenje, hkrati pa ohranja celovitost komponent in dolgoročno zmogljivost.

Po več kot 10 letih dela v podjetju Bepto Connector sem videl nešteto neuspešnih namestitev zaradi nepravilne uporabe navora. Najbolj neprijetno? S pravim znanjem in orodji je to mogoče popolnoma preprečiti. Naj z vami delim notranje skrivnosti, ki vas bodo rešile pred dragimi klici in škodo na ugledu.

Kazalo vsebine

• Zakaj je navor tako pomemben za kabelska žrela?
• Katere so standardne vrednosti navora za različne tipe kabelskih žlez?
• Kako veste, kdaj ste preveč zategnili kabelsko žilo?
• Katera orodja in tehnike zagotavljajo popoln navor?
• Kako okoljski dejavniki vplivajo na zahteve glede navora?
• POGOSTA VPRAŠANJA

Zakaj je navor tako pomemben za kabelska žrela?

O navoru kabelskih žlez razmišljajte kot o Zlatorogovi kaši - mora biti ravno prav velik. Če je preohlapen, izgubite zaščito okolja. Preveč tesen, pa poškodujete kritične tesnilne komponente.

Pravilna uporaba navora ustvarja optimalno stiskanje tesnila in preprečuje deformacijo materiala, kar zagotavlja zanesljivo oceno IP in dolgoročno delovanje. Vrednost navora neposredno vpliva na stopnjo stisnjenosti tesnilnih elementov, kar določa učinkovitost zaščite okolja.

Fizika stiskanja tesnila

Pri uporabi navora v kabelskem žrelu ustvarjate nadzorovano stiskanje več tesnilnih elementov:

1. Osnovno tesnilo: Običajno O-obroč ali tesnilo med telesom žrela in zaklepno matico
2. Kabelsko tesnilo: Stiskanje okoli kabla
3. Tesnilo navoja: Tesnjenje od kovine do kovine ali navoja

Vsako tesnilo ima optimalno območje stiskanja - običajno 15-25% prvotne debeline pri elastomernih tesnilih. Tukaj je prikazano, kaj se zgodi pri različnih ravneh navora:

Posledice premajhnega navora

• Nezadostno stisnjeno tesnilo (manj kot 10%)
• Mikro vrzeli omogočanje vdora vlage
• Razrahljanje zaradi vibracij sčasoma
• Poslabšanje ocene IP z IP68 na IP54 ali slabše

Optimalni rezultati navora

• Pravilno stiskanje tesnila (15-25%)
• Enakomerna porazdelitev napetosti
• Največja učinkovitost tesnjenja
• Dolgoročna stabilnost pod okoljskim stresom

Težave s prevelikim navorom

• Iztiskanje tesnila in trajne deformacije
• Poškodbe navojev ali strjevanje
• Koncentracija napetosti kar vodi do razpok.
• Nemogoče razstavljanje za vzdrževanje

Spomnim se Hassana iz petrokemičnega obrata v Kuvajtu, ki me je poklical, ko je v priključnih omaricah kljub "tesnim" inštalacijam odkril vodo. Težava? Njegovi tehniki so uporabljali udarne ključe, nastavljene na največji navor, in pri tem uničili vsa tesnila.

Občutljivost na navor glede na material

Različni materiali za kabelska žrela se različno odzivajo na uporabo navora:

Katere so standardne vrednosti navora za različne tipe kabelskih žlez?

Po večletnem preskušanju na terenu in povratnih informacijah strank smo za vsako vrsto kabelskih ovojev v naši liniji izdelkov določili preizkušene razpone navora. Te vrednosti zagotavljajo optimalno delovanje pri različnih aplikacijah.

Standardne vrednosti navora segajo od 8 Nm pri majhnih vtičnicah M12 do 60 Nm pri velikih vtičnicah M63, za optimalno delovanje pa so potrebne prilagoditve glede na material in uporabo. Te vrednosti temeljijo na doseganju stiskanja tesnila 20% ob ohranjanju celovitosti navoja.

Kabelska ovojnica z metričnim navojem (standardna uporaba)

Medeninasta kabelska ovojnica

• M12: 8-12 Nm
• M16: 12-18 Nm
• M20: 15-22 Nm
• M25: 18-28 Nm
• M32: 25-35 Nm
• M40: 30-42 Nm
• M50: 35-50 Nm
• M63: 40-60 Nm

Kabelska ovojnica iz nerjavečega jekla 316L

• M12: 10-15 Nm
• M16: 15-22 Nm
• M20: 18-28 Nm
• M25: 22-35 Nm
• M32: 30-45 Nm
• M40: 35-52 Nm
• M50: 42-58 Nm
• M63: 48-65 Nm

Najlonska kabelska ovojnica (UV stabilizirana)

• M12: 6-10 Nm
• M16: 8-14 Nm
• M20: 10-16 Nm
• M25: 12-20 Nm
• M32: 15-25 Nm
• M40: 18-30 Nm
• M50: 22-35 Nm
• M63: 25-40 Nm

Kabelska ovojnica z navojem NPT

Navoji NPT³ zaradi koničaste oblike zahtevajo različne vrednosti navora:

Medeninasta kabelska ovojnica NPT

• 1/2″ NPT: 20-30 Nm
• 3/4″ NPT: 25-40 Nm
• 1″ NPT: 35-50 Nm
• 1-1/4″ NPT: 45-65 Nm
• 1-1/2″ NPT: 55-75 Nm
• 2″ NPT: 65-90 Nm

Prilagoditve specializiranih aplikacij

Eksplozijsko varna (ATEX/IECEx) kabelska ovojnica

• Dodajte 10-15% na standardne vrednosti za boljše tesnjenje
• Največje omejitve navora za preprečevanje poškodb navoja
• Obvezna dokumentacija o navoru za skladnost s certificiranjem

EMC kabelska ovojnica

• Zmanjšati s 10% za preprečevanje poškodb zaradi stiskanja ščitnika
• Osredotočanje na enakomerno stiskanje okoli ščita kabla
• Posebna pozornost za celovitost pletenega ščita

Morska kabelska ovojnica

• Uporabljajo se standardne vrednosti z materiali iz nerjavečega jekla
• Potrebna je navojna zmes za preprečevanje korozije
• Redni urnik ponovnega navijanja zaradi termičnega cikliranja

Primer uporabe v resničnem svetu

Marcus iz Manchestra se je tega naučil na težak način. Njegova ekipa je vgrajevala medeninasta kabelska vijačnica M25 in uporabljala navor 50 Nm, kar je skoraj dvakrat več od našega priporočenega največjega navora 28 Nm. Rezultat? V enem tednu so se zdrobili O-obročki, iztisnili tesnila in vdrla je voda.

Po prehodu na naš priporočeni navor 22 Nm s pravilno tehniko so njegove nadaljnje vgradnje več kot dve leti potekale brez puščanja. Ključnega pomena je bila uporaba kalibriranega momentnega ključa in upoštevanje našega postopka po korakih.

Kako veste, kdaj ste preveč zategnili kabelsko žilo?

Prepoznavanje je prvi korak k preprečevanju. Simptomi pretirane zategnitve so pogosto vidni med namestitvijo, nekateri pa se pokažejo šele čez čas.

Simptomi pretiranega zategovanja so vidno iztiskanje tesnila, poškodbe navoja, beljenje zaradi napetosti v plastičnih materialih in težave pri nadaljnji demontaži. Zgodnje prepoznavanje preprečuje napake pri vgradnji in omogoča popravne ukrepe pred zagonom sistema.

Takojšnji vizualni kazalniki

Iztiskanje tesnil

• Iztisnitev O-obroča okoli navojev ali stičnih površin.
• Material tesnila vidne zunaj predvidenih utorov
• Neenakomerno stiskanje z nabranim materialom na eni strani

Poškodbe navoja

• Navzkrižno branje ali deformacija navoja
• Kovinski ostružki iz medeninastih ali aluminijastih žlez
• Galling⁴ znamke na navojih iz nerjavnega jekla

Znaki stresa materiala

• Stresno beljenje v najlonskih materialih okoli niti
• Mikrorazpoke v plastičnih sestavnih delih
• Deformacija površine ali sledi orodja

Kazalniki, ki temeljijo na uspešnosti

Odpornost pri namestitvi

• Nenadno povečanje pri uporu pri obračanju
• Brušenje ali strganje zvoki med zategovanjem
• Neenakomerno naraščanje navora (mora biti gladko in dosledno)

Vprašanja po namestitvi

• Nezmožnost odstranitve za vzdrževanje
• Nadaljnje zaostrovanje brez izboljšanja tesnila
• Poškodba kabla zaradi pretiranega stiskanja

Dolgoročni vzorci odpovedi

Okoljska okvara tesnila

Kljub temu, da se zdijo preveč zategnjene žleze na videz tesne, so pogosto neuspešne pri IP-testiranju zaradi:

• Poškodovana tesnila ki ne morejo ohraniti stiskanja
• Koncentracija napetosti povzroča prezgodnje staranje.
• Neenakomerno nalaganje ustvarjanje poti uhajanja

Mehanska degradacija

• Obraba navoja pospeševanje s termičnim cikliranjem
• Napetostne razpoke širjenje skozi čas
• Galvanska korozija na poškodovanih vmesnikih

Dejavnik "občutka"

Izkušeni monterji razvijejo občutek za pravilen navor, vendar ta ni dovolj zanesljiv za kritične aplikacije. Tukaj je opisano, kakšen mora biti občutek pravilne namestitve:

1. Začetno nitkanje: Gladka, enakomerna odpornost
2. Vključevanje pečata: Postopno povečevanje zahtevanega navora
3. Končno zategovanje: Stalna odpornost na ciljni navor
4. Zaključek: Clean stop pri določeni vrednosti

Sarah, starejša elektrikarica iz vetrne elektrarne v Teksasu, ga je odlično opisala: "Občutek mora biti, kot da nekaj stiskate in ne drobite. Ko se ključ za navor zaskoči, moraš čutiti, da bi lahko pritisnil še malo več, vendar ti tega ni treba."

Tehnike popravljanja

Če sumite, da je zategovanje pretirano:

1. Takoj prenehajte - ne nadaljujte z zaostrovanjem
2. Odstopite za 1/4 obrata in ponovno ocenite
3. Preverite stanje tesnila za poškodbe
4. Zamenjajte poškodovane komponente pred nadaljevanjem
5. Uporabite pravilne vrednosti navora za ponovno namestitev

Katera orodja in tehnike zagotavljajo popoln navor?

S pravimi orodji je popoln navor enostaven in ponovljiv. Po preizkušanju več deset možnosti z našimi ekipami za montažo lahko priporočim najučinkovitejše pristope.

Umerjena momentni ključi⁵ z ustreznimi kompleti nastavkov zagotavljajo najzanesljivejšo uporabo navora, ustrezna tehnika pa zagotavlja dosledne rezultate pri različnih monterjih in v različnih razmerah. Naložba v kakovostna orodja se povrne z manjšim številom povratnih klicev in večjo zanesljivostjo.

Osnovna orodja za navor

Izbira momentnega ključa

Momentni ključi tipa Click (Priporočeno)

• Razpon: 5-60 Nm pokriva večino aplikacij kabelskih žlez
• Natančnost: ±3% za profesionalne modele
• Trajnost: Mehanski mehanizem, zanesljiv v terenskih razmerah
• Stroški: $150-400 za kakovostne enote

Digitalni momentni ključi (možnost Premium)

• Značilnosti: Prikaz v realnem času, beleženje podatkov, več enot
• Natančnost: ±2% s temperaturno kompenzacijo
• Prednosti: možnost revizijske sledi, prednastavljene vrednosti
• Stroški: $300-800 za profesionalne modele

Momentni ključi z nosilcem (proračunska možnost)

• Enostavnost: Brez kalibracijskega zdrsa, vedno natančno
• Omejitve: Težje berljivo, zahteva dobro osvetlitev
• Aplikacije: Nizkoobremenjene naprave
• Stroški: $50-150

Zahteve za vtičnico in adapter

Standardni šestkotni nastavki

• Potrebne velikosti: 8 mm, 10 mm, 13 mm, 17 mm, 19 mm, 22 mm, 27 mm, 32 mm
• Kakovost: najmanj krom vanadijevo jeklo
• Dolžina: Kratke vtičnice za omejene prostore

Specializirana orodja za kabelska žrela

• Ključi za ključe: Za žrela z režami namesto šestkotnikov
• Ključi za zatiče: Za nastavitvene obroče pri nekaterih modelih
• Ključi za trakove: Za žleze z velikim premerom ali okrogle žleze

Strokovna tehnika namestitve

Uporaba navora korak za korakom

1. Faza priprave
      - Očistite vse navoje in stične površine
      - Če je določeno, uporabite tesnilno sredstvo za navoje.
      - Ročno zategnite do tesnosti s prsti in 1/2 obrata.

2. Prva uporaba navora
      - Nastavite momentni ključ na 50% ciljne vrednosti
      - navor izvajajte enakomerno in enakomerno
      - Preverite, ali je tesnilo pravilno vpeto

3. Uporaba končnega navora
      - Povečanje do polnega ciljnega navora
      - Nanesite z gladkimi, neprekinjenimi gibi
      - Takoj ustavite, ko se ključ zaskoči.

4. Preverjanje
      - Odmaknite 1/8 obrata in ponovno privijte navor, da preverite nastavitev.
      - Preverite, ali je tesnilo iztisnjeno ali poškodovano.
      - Uporabljena dokumentarna vrednost navora

Najpogostejše napake tehnike

Hitra uporaba ali uporaba Jerky

• Povzroča neenakomerno porazdelitev napetosti
• Lahko poškoduje navoje ali tesnila
• Rezultat so nenatančni odčitki navora

Ignoriranje več klikov

• Nadaljevanje po prvem kliku
• prevelik navor in poškodbe sestavnih delov
• Uporaba momentnega ključa je nesmiselna.

Uporaba pod napačnim kotom

• momentni ključ ni pravokoten na pritrdilni element
• Rezultat so napačne vrednosti navora
• Lahko poškoduje mehanizem ključa

Nadzor kakovosti in dokumentacija

Evidenca o namestitvi

Za kritične aplikacije vodite evidenco, ki vključuje:

• Velikost in tip žrela
• Specifikacija ciljnega navora
• Dejansko uporabljeni navor
• Identifikacija monterja
• Datum in okoljski pogoji

Vzdrževanje momentnega ključa

• Letna kalibracija za profesionalno uporabo
• Pravilno shranjevanje pri najnižji nastavitvi
• Redni pregledi za poškodbe ali obrabo.
• Načrt zamenjave na podlagi obsega uporabe

David iz tega solarnega projekta v Arizoni zdaj od vseh svojih monterjev zahteva, da uporabljajo kalibrirane momentne ključe in vodijo dnevnike o montaži. Po uvedbi teh postopkov se je stopnja povratnih klicev zmanjšala s 15% na manj kot 1%.

Kako okoljski dejavniki vplivajo na zahteve glede navora?

Okoljski pogoji pomembno vplivajo na postopek uporabe navora in dolgoročno delovanje. Razumevanje teh dejavnikov vam pomaga prilagoditi tehnike za doseganje optimalnih rezultatov.

Temperatura, vlažnost, vibracije in izpostavljenost kemikalijam vplivajo na optimalne vrednosti navora in dolgoročno celovitost spojev, zato je pri uporabi potrebna prilagoditev ±10-20% glede na standardne specifikacije. Okoljska kompenzacija zagotavlja zanesljivo delovanje v različnih pogojih.

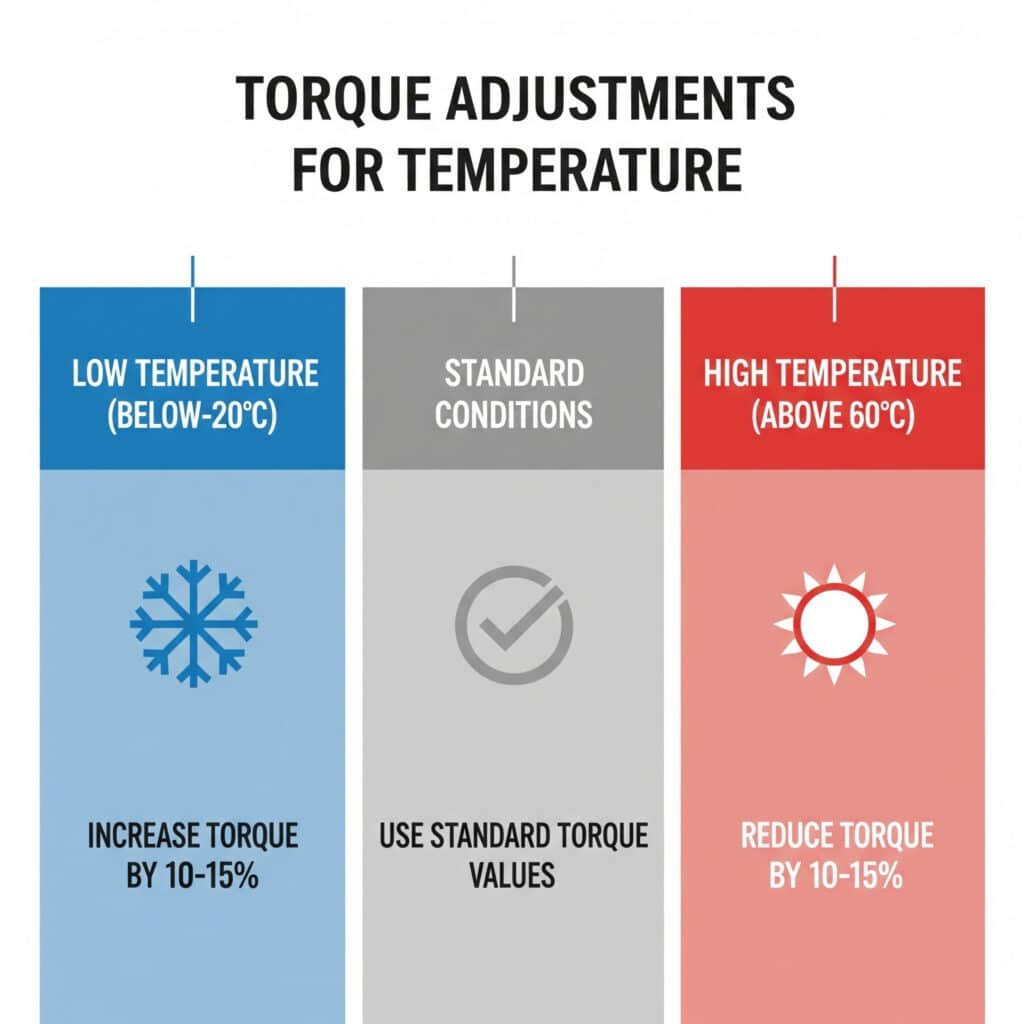

Učinki temperature

Uporaba pri visokih temperaturah (nad 60 °C)

• Zmanjšajte navor za 10-15% zaradi toplotnega raztezanja
• Mehčanje materiala zmanjša potrebno tlačno silo.
• Razširitev tesnila zagotavlja dodaten tesnilni tlak.
• Časovni razpored ponovnega privijanja potrebna zaradi termičnega cikliranja

Uporaba pri nizkih temperaturah (pod -20 °C)

• Povečanje navora za 10-15% za izravnavo strjevanja materiala.
• Utrditev tesnila zahteva večjo tlačno silo
• Toplotno krčenje zmanjšuje predobremenitev sklepov.
• Maziva za hladno vreme se lahko zahteva

Okolja za toplotno cikliranje

• Standardne vrednosti navora z načrtovanim ponovnim privijanjem
• Četrtletni pregledi za celovitost sklepov
• Vzmetne podložke ali podobne naprave za vzdrževanje prednapetosti
• Izbira materiala kritično za ujemanje koeficienta raztezanja

Vibracije in mehanske obremenitve

Okolja z visokimi vibracijami

Primeri: Motorni nosilci, transportni sistemi, mobilna oprema

Potrebne prilagoditve:

• Povečanje navora za 15-20% za dodatno predobremenitev
• Spojina za zaklepanje navojev aplikacija
• Pogostejši pregledi urnik (mesečno)
• Materiali tesnil, odporni na vibracije

Uporaba pri udarcih in trkih

Primeri: Rudarska oprema, gradbeni stroji

Posebni vidiki:

• Največje vrednosti navora za preprečevanje koncentracije napetosti
• Prilagodljiva montaža za absorpcijo energije udarca.
• Odvečno tesnjenje sistemi, kjer je to mogoče.
• Redna zamenjava urnik ne glede na videz

Prilagoditve kemičnega okolja

Jedke atmosfere

• Materiali iz nerjavečega jekla obvezno
• Zmanjšane vrednosti navora za preprečevanje napetostne korozije
• Specializirane spojine navojev za odpornost proti koroziji
• Pospešeni pregled urniki

Izpostavljenost ogljikovodikom

• Kemijska združljivost preverjanje za vse tesnilne materiale
• Standardne vrednosti navora običajno sprejemljivo
• Zahteve za eksplozijsko odpornost lahko prevladajo nad standardnimi praksami.
• Specializirano čiščenje postopki za vzdrževanje

Upoštevanje vlažnosti in vlage

Okolja z visoko vlažnostjo (>80% RH)

• Preprečevanje korozije ukrepi za kovinske sestavne dele
• Določbe o odvajanju vode za upravljanje kondenzacije
• Izbira materiala za tesnila za odpornost na vlago
• Standardne vrednosti navora z nadzorom korozije

Potopne aplikacije

• Največji določeni navor za optimalno stiskanje tesnila
• Hidrostatični tlak premisleki za globoke vgradnje
• Specializirane tesnilne mase za podvodne storitve
• Tlačni preskus preverjanje pred uvedbo

Okoljska študija primera iz resničnega sveta

Hasanov petrokemični obrat v Kuvajtu predstavlja več okoljskih izzivov:

• Temperaturno območje: od -5 °C do 65 °C
• Vlaga: 20-95% RH
• Kemična izpostavljenost: H2S, ogljikovodiki, solni sprej
• Vibracije: Vgradnja črpalk in kompresorjev

Naša rešitev je vključevala:

1. Iz nerjavečega jekla 316L izključno kabelska vtičnica
2. Prilagojene vrednosti navora +15% za vibracije, -10% za visoke temperature
3. Četrtletni ponovni navor urnik med zaustavitvami vzdrževanja
4. Specializirano tesnilo za navoje za kemično odpornost

Rezultati: Nič okvar okoljskega tesnila v treh letih delovanja v primerjavi z mesečnimi okvarami pri prejšnjem standardnem pristopu.

Okoljski diagram za prilagajanje navora

Zaključek

Popolni navor kabelskih žrel ni odvisen od ene same številke, temveč od razumevanja celotnega sistema in prilagajanja specifičnim pogojem. Razlika med zanesljivo namestitvijo in dragim povratnim klicem je pogosto odvisna od pravilne uporabe navora in upoštevanja okolja.

Spomnite se Marcusove drage lekcije v Manchestru: pretirano zategovanje je povzročilo več težav, kot bi jih lahko premalo zategovanje. Ključno je najti tisto pravo točko, kjer se tesnila pravilno stisnejo brez poškodb, navoji se pravilno zataknejo, ne da bi se strgali, dolgoročna zmogljivost pa ustreza vašim zahtevam glede zanesljivosti.

Pri podjetju Bepto Connector z vsako pošiljko zagotovimo podrobne specifikacije navora, saj vemo, da je pravilna namestitev enako pomembna kot kakovostna izdelava. Naša ekipa za tehnično podporo je vedno na voljo, da vam pomaga pri premagovanju specifičnih izzivov uporabe in zagotovi, da bodo vaše vgradnje brezhibno delovale dolga leta. 😉

POGOSTA VPRAŠANJA
