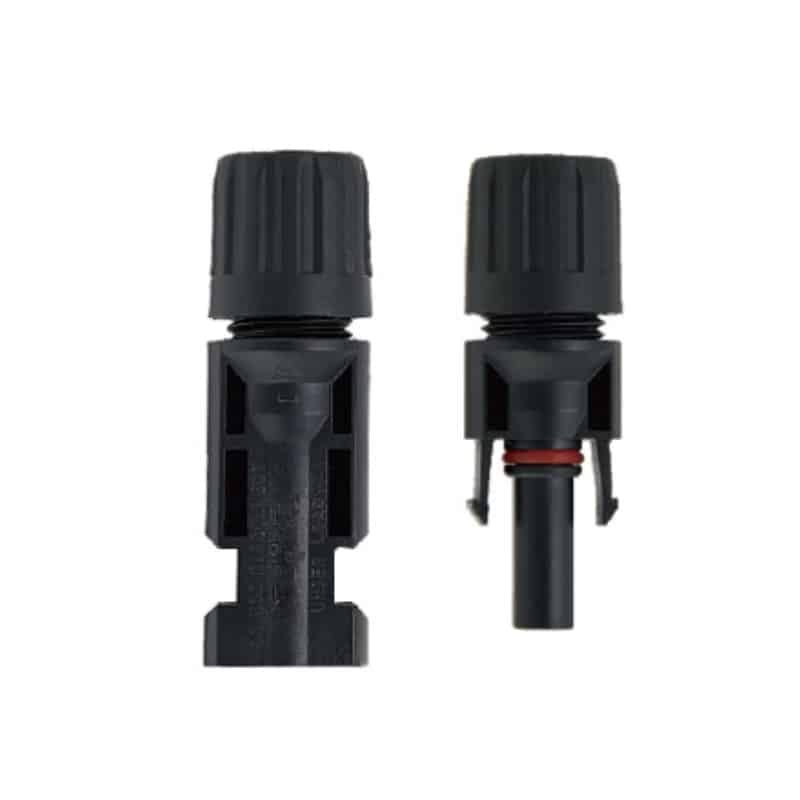

PV-02 MC4 Коннектор для солнечных батарей с улучшенным захватом, IP67

Наш сайт PV-02 MC4 Разъем для солнечных батарей отличается улучшенной эргономичной рукояткой для удобного использования в любых условиях. Этот фитинг с классом защиты IP67 обеспечивает безопасное и высокоэффективное соединение для фотоэлектрических систем.

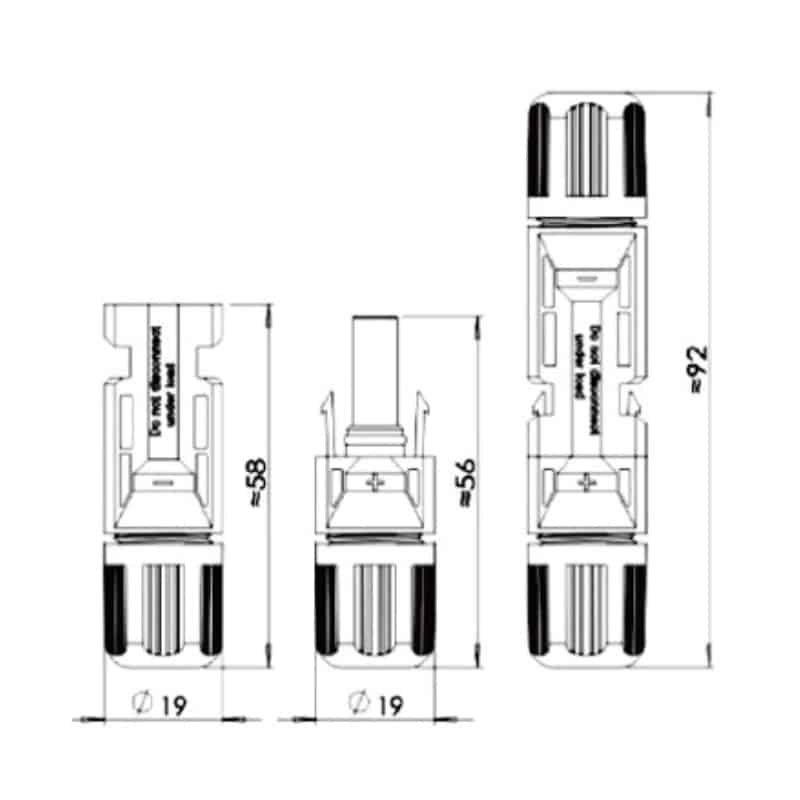

Технические параметры

Тип продукта: Разъем постоянного тока для солнечных батарей MC4
Модель: PV-02
Номинальное напряжение: 1000 В ПОСТОЯННОГО ТОКА (IEC/UL)
Номинальный ток: 30A
Рейтинг IP: IP67 (с покрытием) / IP2X (без покрытия, с защитой от прикосновения)
Рабочая температура: от -40°C до +90°C
Сопротивление контактов: ≤0,5 мΩ
Контактный материал: Медь, оловянное покрытие
Класс пламени: UL94-HB / UL94-V0
Совместимый размер кабеля: 2,5 мм², 4 мм², 6 мм²
Стандарты соответствия: TÜV, IEC 62852, UL 6703, RoHS, REACH

Основные характеристики

Улучшенная эргономичная рукоятка: PV-02 имеет модифицированную форму захвата, которая улучшает управляемость и крутящий момент при установке, что особенно важно для техников, работающих в перчатках или в экстремальных погодных условиях.
Водонепроницаемая защита IP67: Обеспечивает высочайший уровень защиты от пыли и погружения в воду, гарантируя долговременную надежность при любых погодных условиях.
Низкое контактное сопротивление (0,5 мОм): Лучшее в отрасли низкое сопротивление обеспечивает минимальные потери энергии и максимально увеличивает сбор энергии и общую эффективность системы.
Надежная защелкивающаяся фиксация: Надежный механизм блокировки обеспечивает звуковое и тактильное подтверждение надежного соединения, предотвращая случайное разъединение при вибрации или движении кабеля.
Высококачественные материалы: Контакты из луженой меди обеспечивают превосходную проводимость, а огнестойкий корпус UL94-V0 - максимальную безопасность.
Широкий температурный допуск: Разработаны для надежной работы при экстремальных температурах от -40°C до +90°C, подходят для установки по всему миру.
Сертифицирован на международном уровне: Полностью соответствует основным международным стандартам, включая IEC 62852, UL 6703 и сертификацию TÜV.

Стандартные разъемы для солнечных батарей постоянного тока
Модель	Номинальный ток (A)	Номинальное напряжение (В DC)	Размер кабеля (мм²)	Основные характеристики	Типовые применения
PV-01	30A	1000V	2.5, 4, 6	Стандартная, высоконадежная конструкция	Стандартные жилые и коммерческие фотоэлектрические системы.
PV-02	30A	1000V	2.5, 4, 6	Улучшенный корпус рукоятки для безопасного обращения	Идеально подходит для холодного климата или установок, требующих использования перчаток.
PV-04	30A	1000V	2.5, 4, 6	Компактная, не занимающая много места конструкция	Установка в жилых помещениях с ограниченным пространством или высокой эстетической ценностью.
PV-05	30A	1000V	2.5, 4, 6	Конструкция для монтажа на панель	Очистите проходные соединения для распределительных коробок и инверторов.
PV-07	30A	1000V	2.5, 4, 6	Сборка без инструментов	Крупномасштабные проекты, где сокращение времени монтажа имеет решающее значение.
PV-06	30A	1500V	2.5, 4, 6	Усиленный корпус для высоких механических нагрузок	Массивы для наземного монтажа, солнечные трекеры и другие сложные условия эксплуатации.
PV-03	30A	1500V	2.5, 4, 6, 10	Номинальное напряжение 1500 В, поддерживает кабели большего калибра	Коммерческие и коммунальные проекты с использованием более длинных струн для снижения затрат на BOS.
PV-03-1	50A	1500V	10	Высокая мощность тока 50 А	Крупномасштабные коммерческие и коммунальные проекты, оптимизирующие консолидацию больших токов.

Модель	Тип	Номинальный ток (A)	Номинальное напряжение (В DC)	Размер кабеля (мм²)	Ключевые особенности / топология	Типовые применения
PV-Y3	Y-коннектор (2 к 1)	30A	1000 В (IEC) / 800 В (UL)	2.5, 4, 6	Классическая конфигурация Y-образной ветви	Гибкие параллельные соединения для стандартной струнной проводки.
PV-Y4	Y-коннектор (3 к 1)	30A	1000 В (IEC) / 800 В (UL)	2.5, 4, 6	Уникальное расположение под углом 120° минимизирует нагрузку на кабель	Нестандартные установки, требующие оптимизированной прокладки кабелей.
PV-Y5	Разъем Multi-Y	30A	1000 В (IEC) / 800 В (UL)	2.5, 4, 6	Компактная, многострунная параллельная конструкция	Идеально подходит для замены небольших комбинированных коробок при модернизации системы.
PV-T3	Т-образная ветвь (2-сторонняя)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Дополнительный диод/предохранитель, высокая токовая нагрузка	Эффективное распараллеливание нескольких струн без дополнительных распределительных коробок.
PV-T4	Т-образная ветвь (3-сторонняя)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Дополнительный диод/предохранитель, высокая токовая нагрузка	Эффективное распараллеливание нескольких струн без дополнительных распределительных коробок.
PV-T5	Т-образная ветвь (4-сторонняя)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Дополнительный диод/предохранитель, высокая токовая нагрузка	Эффективное распараллеливание нескольких струн без дополнительных распределительных коробок.
PV-T6	Т-образное разветвление (5-стороннее)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Дополнительный диод/предохранитель, высокая токовая нагрузка	Эффективное распараллеливание нескольких струн без дополнительных распределительных коробок.
PV-T7	Т-образная ветвь (6-сторонняя)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Дополнительный диод/предохранитель, высокая токовая нагрузка	Эффективное распараллеливание нескольких струн без дополнительных распределительных коробок.

Функциональные разъемы и внутренние компоненты
Модель	Категория	Номинальный ток (A)	Номинальное напряжение (В DC)	Основные функции и применение
PV-30A-FUSE	Встраиваемый разъем предохранителя PV	30A	1000 В (IEC) / 800 В (UL)	Обеспечивает встроенную защиту от перегрузки по току на уровне струны, что упрощает конструкцию и снижает количество потенциальных отказов.
Серия FT	Внутренние металлические контакты (обжимные клеммы)	Н/Д	Н/Д	Токопроводящие элементы внутри корпуса разъема обеспечивают превосходную проводимость и долговечность.
