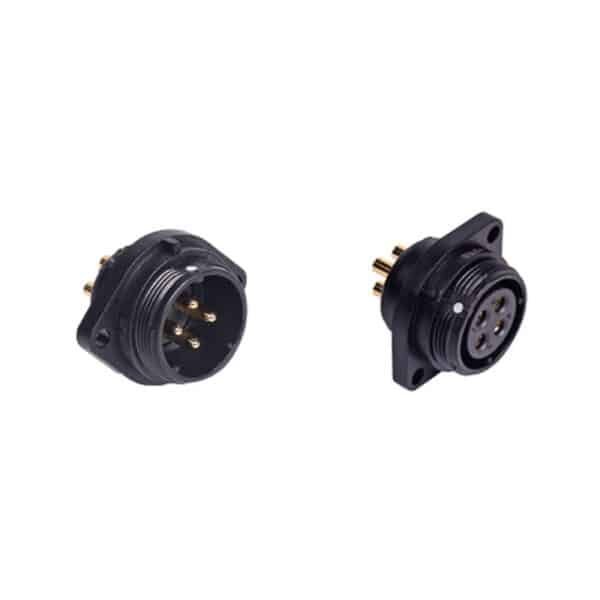

Фланцевый разъем питания с 2 отверстиями, гнездо TS21FS и вилка TS21FP

Наша серия TS21 Фланцевый разъем питания с 2 отверстиями обеспечивает прочный водонепроницаемый интерфейс со степенью защиты IP68. Болтовой фланец обеспечивает высоконадежное, виброустойчивое соединение для промышленного оборудования.

Технические параметры

Серия: Серия TS21
Модели: TS21FS (гнездо для фланцевой панели, женское), TS21FP (вилка для фланцевой панели, мужская)
Стиль крепления: Фланцевое крепление с 2 отверстиями
Тип соединения: Резьба
Материал корпуса: ПК, нейлон PA66 (UL94V-0)
Материал вставки: PPS (максимальная температура 260°C)
Контактный материал: Латунь с золотым напылением
Рейтинг IP: IP68
Рабочая температура: от -40°C до +85°C
Брачный цикл: 500 циклов
Доступно количество выводов: 2, 3, 4, 5, 5B (смешанный), 5C, 7, 9, 12
Номинальный ток: До 30 А (зависит от количества выводов и заделки)
Окончание: Пайка или обжим

Основные характеристики

Крепление фланца с 2 отверстиями: Фланец с двумя монтажными отверстиями обеспечивает надежное болтовое соединение с защитой от проворачивания непосредственно на поверхности панели или шкафа.
Высокая мощность тока: Разработаны для работы с током до 30 А (пайка) или 25 А (обжим), что делает TS21FS и TS21FP идеальными для мощного промышленного оборудования.
Водонепроницаемая защита IP68: Обеспечивает высочайший уровень защиты от пыли и длительного погружения в воду, герметизируя корпус в месте крепления.
Универсальные варианты заделки: Контакты доступны как в паяном, так и в обжимном исполнении, что обеспечивает гибкость при различных требованиях к сборке.
Закрепите резьбовую муфту: Соединяется с соответствующим кабельным разъемом с помощью прочного резьбового запорного механизма, устойчивого к вибрациям.
Высокопроизводительные материалы: Конструкция с огнестойкой оболочкой UL94V-0, вставками из полифенилсульфона, устойчивыми к высоким температурам (260°C), и позолоченными латунными контактами.

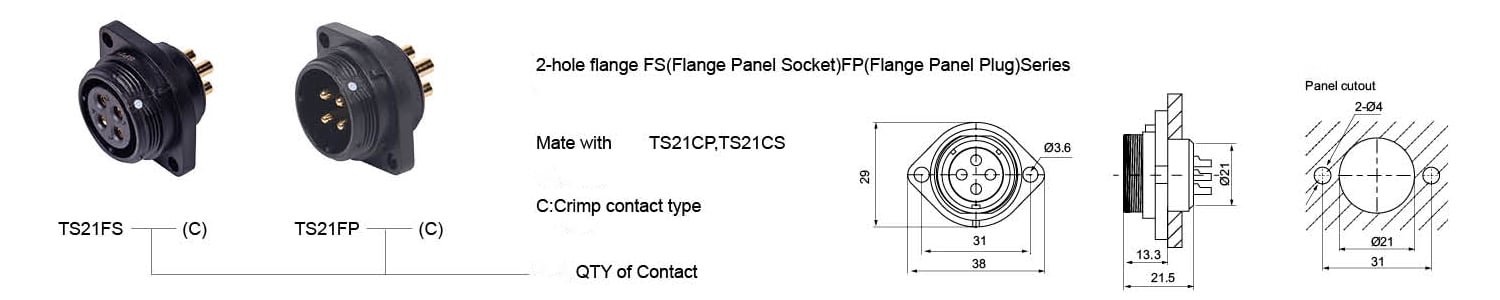

Фланцевый разъем питания с 2 отверстиями, гнездо TS21FS и вилка TS21FP

TS21 Sспецификация паяльных контактов eries
Контакт QTY	2	3	4	5	5B	5C	7	9	12
Вид с лицевой стороны мужского контакта
Номинальный ток (A)	30	30	30	30	30 5	15	15	5	5
Диаметр контактов (мм)	Φ3×2	Φ3×3	Φ3×4	Φ3×5	Φ3×2 Φ1×3	Φ2×5	Φ2×7	Φ1×9	Φ1×12
Номинальное напряжение (AC.V)	500	500	500	500	500	500	500	500	500
Испытательное напряжение (AC.V) 1 мин	1500	1500	1500	1500	1500	1500	1500	1500	1500
Контактное сопротивление (мΩ)	1	1	1	1	1 5	2.5	2.5	5	5
Размер провода (мм2/AWG)	≤4/11	≤4/11	≤4/11	≤4/11	≤0.75/18 ≤4/11	≤2/14	≤2/14	≤0.75/18	≤0.7/18

Технические характеристики обжимных контактов серии TS21
Контакт QTY	2	3	4	5	7	7B	8
Вид с лицевой стороны мужского контакта
Номинальный ток (A)	25	25	25	10	10	5	5
Диаметр контактов (мм)	Φ2.5×2	Φ2.5×3	Φ2.5×4	Φ1.5×5	Φ1.5×7	Φ1×7	Φ1×8
Номинальное напряжение (AC.V)	500	500	500	500	500	400	400
Испытательное напряжение (AC.V) 1 мин	1500	1500	1500	1500	1500	1200	1200
Контактное сопротивление (мΩ)	1	1	1	2.5	2.5	5	5
Сопротивление изоляции (мΩ)	2000	2000	2000	2000	2000	2000	2000
