Объяснение диаграммы рейтинга IP: Как выбрать правильный уровень защиты от проникновения для кабельных вводов?

Выбор неправильного класса IP может привести к поломке оборудования, угрозе безопасности и дорогостоящим простоям в электроустановках.

Номинальные значения IP (защита от проникновения)¹ Определяют конкретные уровни защиты от твердых частиц и жидкостей, с кодами от IP20 (базовая защита от пыли) до IP68 (полная пыленепроницаемость и защита от погружения), чтобы помочь вам выбрать подходящие кабельные вводы для вашей среды.

На прошлой неделе химический завод компании Hassan избежал поломки оборудования стоимостью $100 000, перейдя на кабельные вводы с IP65 на IP68 после того, как мы определили, что их процедуры промывки требуют защиты на уровне погружения в воду.

Оглавление

• Что означают цифры рейтинга IP в реальных приложениях?
• Как соотнести значения IP с конкретными условиями окружающей среды?
• Какие классы IP требуются для различных отраслей промышленности и приложений?
• Каковы наиболее распространенные ошибки при выборе рейтинга IP, которых следует избегать?

Что означают цифры рейтинга IP в реальных приложениях?

Понимание кодов ИС не ограничивается запоминанием цифр - речь идет о сопоставлении уровней защиты с реальными условиями.

Для определения степени защиты IP используется двухзначная система, в которой первая цифра (0-6) указывает на защиту от твердых частиц, от крупных предметов до пыленепроницаемого уплотнения, а вторая (0-9) - на защиту от жидкости, от вертикальных капель до струй высокого давления и погружения под воду.

Полная таблица рейтингов IP

Первая цифра - защита от твердых частиц:

Вторая цифра - защита от жидкости:

Практические примеры перевода

Когда Дэвид спросил о соотношении IP54 и IP65 для наружных панелей управления двигателями, вот как я это объяснил:

IP54 (защита от пыли и брызг):

• Реальность: Возможно попадание пыли, но это не повредит работе.
• Вода: Защита от дождя и брызг
• Лучшее для: Крытые наружные установки, легкая промышленность

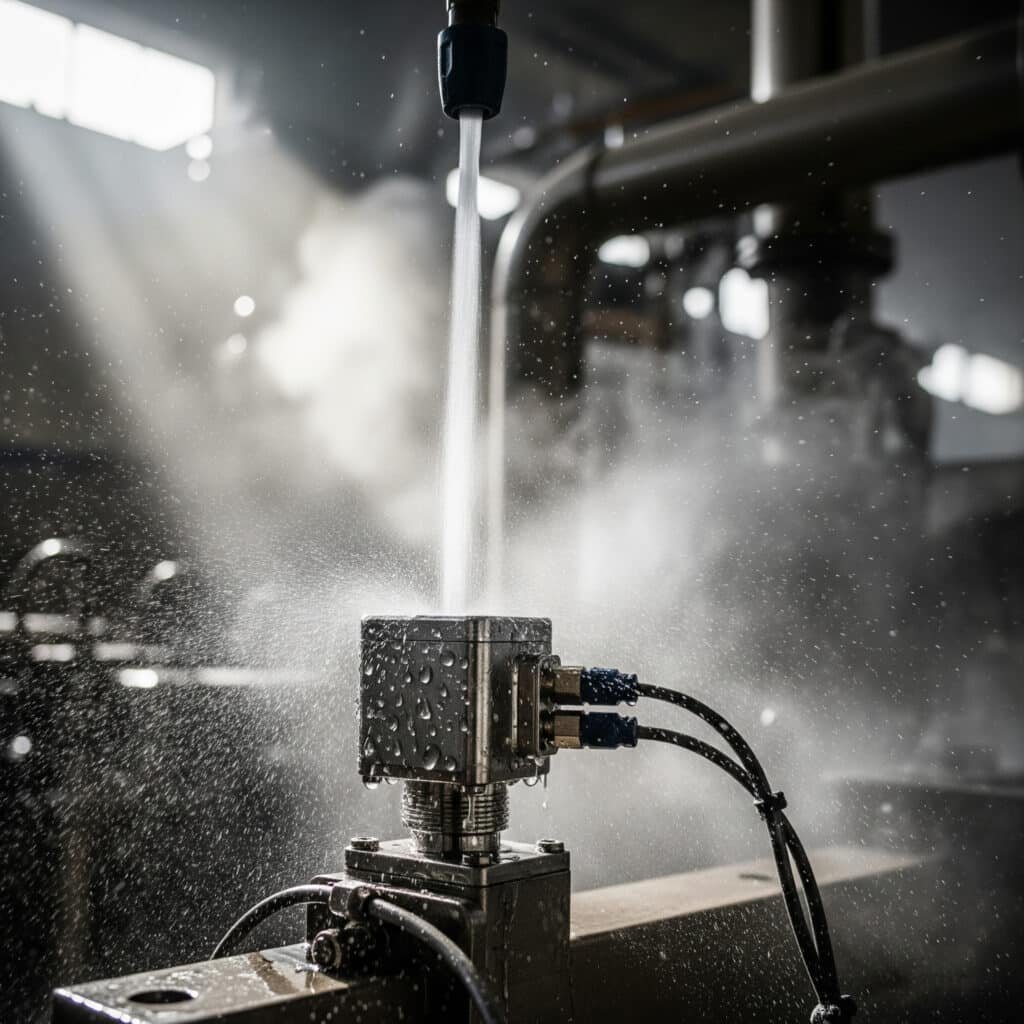

IP65 (пыленепроницаемость + струестойкость):

• Реальность: Отсутствие проникновения пыли
• Вода: Выдерживает прямое промывание из шланга
• Лучшее для: Эксплуатация вне помещений, промывка водой

Ключевое отличие? IP65 стоит на 30% дороже, но позволяет избежать головной боли при обслуживании, которую Дэвид испытывал при установке предыдущего IP54! 😉

Как соотнести значения IP с конкретными условиями окружающей среды?

Оценка окружающей среды имеет решающее значение для выбора соответствующих уровней защиты ИС без излишних требований.

Эффективный выбор степени защиты IP требует анализа уровня запыленности, воздействия влаги, требований к очистке, перепадов температур и доступа к обслуживанию для определения минимального уровня защиты, обеспечивающего надежную работу оборудования в течение всего срока службы.

Матрица экологической оценки

Анализ пылевой среды:

Оценка воздействия влаги:

Отраслевые экологические проблемы

Предприятия пищевой промышленности:
Для пищевого завода компании Hassan потребовались кабельные вводы IP69K:

• Очистка паром высокого давления: 80°C, давление 8-10 МПа
• Химические дезинфектанты: Агрессивные чистящие средства
• Температурная цикличность: от -20°C в морозильных камерах до +60°C на варочных поверхностях
• Соблюдение нормативных требований: Требования FDA, USDA

Морское применение:

• Воздействие соляного тумана: Непрерывная коррозионная среда
• Действие волн: Периодическое погружение
• УФ-излучение: Опасения по поводу деградации прокладок
• Вибрация: Постоянное движение и ударные нагрузки

Горные работы:

• Абразивная пыль: Кремнезем, уголь, металлические частицы
• Взрывоопасные атмосферы: Требования ATEX/IECEx
• Экстремальные температуры: от -40°C до +60°C
• Химическое воздействие: Химикаты для обработки, кислоты

Дерево принятия решений при выборе

Шаг 1: Оценка пыли

• Чистая окружающая среда → минимум IP2X
• Легкая пыль → рекомендуется IP4X
• Сильная запыленность → требуется IP5X
• Экстремальная пыль → Обязательно IP6X

Шаг 2: Воздействие воды

• Сухое помещение → Допустимая степень защиты IPX0
• Риск образования конденсата → минимум IPX2
• Воздействие на открытом воздухе → рекомендуется IPX4
• Зоны мойки → требуется IPX5-IPX6
• Риск погружения в воду → Обязательно IPX7-IPX8

Шаг 3: Особые условия

• Очистка под высоким давлением → IP69K
• Взрывоопасная атмосфера → Соответствие требованиям ATEX
• Экстремальные температуры → Совместимость материалов
• Химическое воздействие → Выбор прокладок имеет решающее значение

Анализ затрат и выгод

Затраты на избыточную спецификацию:

• 20-50% более высокие материальные затраты
• Повышенная сложность установки
• Потенциальные трудности в обслуживании
• Ненужная надбавка за функциональность

Риски, связанные с заниженной спецификацией:

• Отказ и замена оборудования
• Расходы на незапланированные простои
• Опасности, связанные с безопасностью, и ответственность
• Частота технического обслуживания увеличивается

Дэвид понял этот баланс, когда мы изменили размеры его установки с IP68 на IP65, сэкономив 40% на стоимости кабельных вводов при сохранении требуемых уровней защиты.

Какие классы IP требуются для различных отраслей промышленности и приложений?

Промышленные стандарты и нормы часто диктуют минимальные требования к классу защиты IP для обеспечения безопасности и надежности.

Для пищевой промышленности обычно требуется IP65-IP69K для зон мойки, для морских применений - IP67-IP68 для устойчивости к солевому туману, а для фармацевтических чистых помещений - минимум IP65 с дополнительными средствами контроля загрязнения для поддержания стерильной среды.

Отраслевые требования

Обработка продуктов питания и напитков:

Фармацевтическое производство:

• Чистое помещение класса C/D: IP65 минимум
• Стерильная обработка: IP67 с протоколами проверки
• Мойка на месте (WIP): IP69K для проверки возможности очистки
• Требования к материалам: USP Класс VI² совместимые эластомеры

Морские и оффшорные работы:

Химическая обработка:
Технические характеристики нефтехимического комплекса Хасана:

• Общие области: IP65 минимум
• Опасные зоны: IP65 + Зона 1/2 ATEX
• Коррозионные среды: Корпус из нержавеющей стали 316L
• Высокотемпературные зоны: Уплотнения из витона, расширенный диапазон температур

Нормативно-правовая база и стандарты

Международные стандарты:

• IEC 60529: Определяет методы испытаний на степень защиты IP
• EN 60529: Европейский гармонизированный стандарт
• NEMA 250³: Североамериканские рейтинги корпусов
• JIS C 0920: Японский промышленный стандарт

Отраслевые коды:

• FDA 21 CFR: Требования к поверхности, контактирующей с пищевыми продуктами
• 3-A Санитарные нормы⁴: Технические характеристики молочного оборудования
• Руководящие принципы EHEDG⁵: Европейский дизайн гигиенического оборудования
• Директива ATEX: Защита от взрывоопасной атмосферы

Региональные вариации:

• Европа: Стандарты EN, обязательные для маркировки CE
• Северная Америка: Требуется листинг UL/CSA
• Азиатско-Тихоокеанский регион: Смесь стандартов IEC и местных стандартов
• Ближний Восток: Часто двойные требования к сертификации

Руководство по выбору для конкретного применения

Наружная установка:

• Стандартный наружный: IP54 минимум (защита от дождя)
• Открытые локации: Рекомендуется IP65 (устойчивость к струе)
• Прибрежные районы: IP67 + коррозионная стойкость
• Районы, подверженные наводнениям: Защита от погружения в воду по стандарту IP68

Промышленные помещения:

• Чистая среда: IP20-IP40 адекватный
• Пыльные условия: IP54-IP65 в зависимости от степени тяжести
• Зоны промывки: IP65-IP67 требуется
• Чистые помещения: IP65 + специальная проверка

Транспорт:

• Железнодорожный подвижной состав: IP65 + огнестойкость
• Морские суда: IP67 + устойчивость к вибрации
• Автомобили: IP67 + температурная цикличность
• Авиация: IP65 + учет высоты/давления

Документация по соответствию

Необходимые сертификаты:
Мы гарантируем, что все наши кабельные вводы включают в себя:

• Сертификаты испытаний на степень защиты IP из аккредитованных лабораторий
• Документы о соответствии материалов для применения в пищевой/фармацевтической промышленности
• Сертификаты ATEX/IECEx для опасных зон
• Данные по коррозионной стойкости для морской среды

Требования к прослеживаемости:

• Отслеживание партий для фармацевтических приложений
• Сертификаты на материалы для поверхностей, контактирующих с пищевыми продуктами
• Записи о калибровке испытательного оборудования
• Документация по установке и обслуживанию

Каковы наиболее распространенные ошибки при выборе рейтинга IP, которых следует избегать?

Даже опытные инженеры допускают критические ошибки в оценке IP, которые ставят под угрозу надежность и безопасность системы.

Наиболее частые ошибки включают в себя предположение о том, что более высокие показатели всегда лучше, игнорирование требований к динамическому уплотнению, неправильное понимание условий испытаний по сравнению с реальным воздействием, а также неспособность учитывать долгосрочную деградацию прокладок в суровых условиях.

10 лучших ошибок при выборе

1. Завышение номинальных значений IP
Первый проект Дэвида предусматривал стандарт IP68 для всех наружных применений, что увеличивало затраты на 60%. Мы проанализировали реальные условия и пришли к выводу, что IP65 идеально соответствует требованиям.

Распространенная ошибка: "Более высокий рейтинг = лучшая защита"
Реальность: IP68 может задерживать влагу, если не погружен в воду
Решение: Соответствие номинала фактическим условиям окружающей среды

2. Игнорирование динамических и статических условий
Статические испытания: Лабораторные условия со стационарным оборудованием
Динамическая реальность: Вибрация, термоциклирование, изменения давления
Воздействие: Уплотнения, прошедшие статические испытания, могут выйти из строя в процессе эксплуатации
Наш подход: Укажите усиленную фиксацию прокладок для динамических применений

3. Неправильное понимание продолжительности теста
Испытание по стандарту IP67: 30 минут на глубине 1 метр
Реальное применение: Непрерывное погружение в воду в течение многих лет
Проблема: Тест не гарантирует долгосрочной работы
Решение: Для применения в условиях постоянного погружения в воду соответствует классу IP68

4. Влияние температуры на герметичность
Установка в пустыне Хассана не удалась, потому что стандартные прокладки затвердели при температуре окружающей среды 70°C.

Общий надзор: Игнорирование влияния температуры на эластомеры
Последствия: Нарушение герметичности, потеря защиты IP
Профилактика: Укажите материалы прокладок, рассчитанные на определенную температуру
Наша рекомендация: EPDM или Viton для экстремальных температур

5. Незнание химической совместимости
Проблема: Стандартные прокладки из NBR разрушаются под воздействием чистящих химикатов
Результат: Полное разрушение уплотнения в течение шести месяцев
Решение: Испытание на химическую совместимость перед спецификацией
Передовая практика: Выбор материала на основе фактического химического воздействия

Ошибки, связанные с установкой

6. Неправильное приложение крутящего момента
Недостаточная затяжка: Недостаточное сжатие уплотнения, потеря степени защиты IP
Чрезмерная затяжка: Выдавливание прокладки, повреждение резьбы
Решение: Точно следуйте указаниям производителя по крутящему моменту
Наши инструменты: Калиброванные динамометрические ключи для монтажа в полевых условиях

7. Повреждение прокладки при установке
Общие причины: Острые края, загрязнения, неправильное обращение
Профилактика: Чистые методы монтажа, надлежащие инструменты
Инспекция: Визуальная проверка перед окончательной сборкой
Документация: Контрольные списки и фотографии

8. Стандарты смешивания нитей
Проблема: Резьба NPT в метрических корпусах
Результат: Неправильная посадка, нарушение герметичности
Профилактика: Проверьте совместимость резьбы перед заказом
Наши услуги: Рекомендации по проверке и преобразованию резьбы

Ошибки долгосрочной производительности

9. Игнорирование требований к техническому обслуживанию
Успенский: Менталитет "Установи и забудь"
Реальность: Прокладки стареют, уплотнения разрушаются со временем
Последствия: Постепенное снижение степени защиты IP
Решение: Графики профилактического обслуживания
Наша поддержка: Обучение техническому обслуживанию и программы поставки запасных частей

10. Надзор за изменениями в окружающей среде
Сценарий: Расширение завода изменяет условия окружающей среды
Проблема: Оригинальные рейтинги IP больше не соответствуют требованиям
Пример: Добавление процедур промывки в зону сухой обработки
Решение: Регулярная экологическая переоценка
Рекомендация: Гибкость конструкции для будущих изменений

Стратегии проверки качества

Тестирование перед установкой:

• Визуальный осмотр: Состояние прокладки, целостность резьбы
• Проверка пригодности: Соответствующий диаметр кабеля
• Проверка крутящего момента: Калиброванные процедуры установки
• Документация: Полные записи по установке

Проверка после установки:

• Испытание давлением: Проверьте целостность уплотнения, где это применимо
• Испытание изоляции: Проверка электробезопасности
• Экологический мониторинг: Подтвердите эффективность защиты
• Отслеживание производительности: Оценка долгосрочной надежности

Постоянный мониторинг:

• Регулярные проверки: Визуальный контроль на предмет деградации
• Замена прокладки: Плановое профилактическое обслуживание
• Изменения в окружающей среде: Проведите переоценку при изменении условий
• Документация по производительности: Отслеживание способов отказа и усовершенствования

Экономически эффективные решения

Стратегии правильного выбора размера:

• Выбор на основе зон: Различные рейтинги IP для разных областей
• Поэтапная модернизация: Усилить защиту там, где это больше всего необходимо
• Оптовые закупки: Объемные скидки для стандартных рейтингов
• Стандартизация: Сокращение запасов благодаря общим спецификациям

На предприятии Дэвида теперь используется наш подход, основанный на зонах: IP54 для крытых помещений, IP65 для открытых мест и IP67 только там, где происходит промывка. Это позволило снизить общие затраты на 35% при сохранении надлежащих уровней защиты.

Заключение

Правильный выбор класса IP требует понимания как технических характеристик, так и реальных условий окружающей среды, чтобы обеспечить надежную и экономически эффективную защиту.

Вопросы и ответы о выборе степени защиты IP для кабельных вводов
