Правильное заземление с помощью кабельных вводов: Как предотвратить катастрофические отказы электрооборудования и повреждение оборудования?

Плохое заземление через кабельные вводы является причиной 30% отказов промышленного электрооборудования, что приводит к повреждению оборудования, пожарам и угрозе безопасности. Правильные методы заземления могут предотвратить эти дорогостоящие катастрофы.

Правильное заземление через кабельные вводы требует непрерывного электрического пути от брони кабеля к заземлению оборудования, сопротивления менее 1 Ом для эффективного протекания тока повреждения, коррозионностойких соединений, надлежащей целостности экранирования ЭМС и соответствия электротехническим нормам (см.NEC¹, IEC) для обеспечения безопасности персонала и защиты оборудования.

На прошлой неделе Дэвид позвонил мне после разрушительного инцидента на его химическом заводе. Удар молнии нанес ущерб оборудованию на 500 000 евро, поскольку система заземления кабельных вводов не обеспечила должной защиты. В ходе расследования были выявлены многочисленные недостатки заземления, которые можно было предотвратить при правильном проектировании и монтаже.

Оглавление

• Почему правильное заземление через кабельные вводы имеет решающее значение для безопасности?
• Каковы основные компоненты эффективной системы заземления кабельных вводов?
• Как спроектировать и установить системы заземления для различных областей применения?
• Каковы распространенные ошибки при заземлении и как их избежать?

Почему правильное заземление через кабельные вводы имеет решающее значение для безопасности?

Заземление через кабельные вводы выполняет множество важнейших функций безопасности, защищая персонал и оборудование от электрических рисков. Понимание этих функций необходимо для правильного проектирования системы.

Правильное заземление обеспечивает возврат тока повреждения для работы защитного устройства, ограничивает напряжение прикосновения при замыканиях на землю, рассеивает статическое электричество, обеспечивает непрерывность экранирования ЭМС, защищает от молний и импульсных перенапряжений, а также обеспечивает соответствие нормам и стандартам электробезопасности.

Защита по току неисправности

Путь тока замыкания на землю:

• Низкоомный путь: Обеспечивает быстрое срабатывание защитных устройств
• Величина тока неисправности: Должно быть достаточно для отключения автоматических выключателей
• Время очистки: Уменьшает энергию вспышки дуги и повреждение оборудования
• Защита персонала: Ограничение шагового напряжения и напряжения прикосновения

Требования к импедансу:

• Требование NEC: Эффективный путь тока замыкания на землю
• Руководство IEEE 142: Сопротивление заземления обычно <1 Ом
• IEC 61936: Особые требования для различных уровней напряжения
• Верификация при тестировании: Требуется регулярное измерение импеданса

Недавно Хасан сказал мне: "Чак, твой анализ заземления показал, что наш путь тока повреждения имел импеданс 15 Ом. Мы никогда не смогли бы безопасно устранить замыкание на землю".

Защита от молний и перенапряжений

Сценарии удара молнии:

• Прямые удары: Кабельная броня обеспечивает проводящий путь
• Индуцированные перенапряжения: Заземление ограничивает рост напряжения
• Повышение потенциала земли²: Правильное соединение предотвращает вспышку
• Защита оборудования: Устройства защиты от импульсных перенапряжений требуют хорошего заземления

Обработка импульсных токов:

• Пиковая мощность тока: 10 кА - 200 кА в зависимости от применения
• Рассеивание энергии: Выделение тепла и тепловые эффекты
• Несколько путей разряда: Параллельные заземляющие проводники
• Координация: С устройствами защиты от перенапряжения

ЭМС и непрерывность экранирования

Электромагнитная совместимость:

• Непрерывность экрана: 360-градусное соединение вокруг кабеля
• Передаточное сопротивление³: Низкий импеданс на высоких частотах
• Токи общего режима: Правильный обратный путь предотвращает излучение
• Снижение шума: Эффективное экранирование снижает уровень помех

Эффективность экранирования:

• Частотная характеристика: Эффективность зависит от частоты
• Качество соединения: Обжимные соединения предпочтительнее зажимов
• Типы кабельной брони: Оплетка, лента или проволочная броня
• Методы прекращения действия: Правильные методы заделки экранов

Рассеивание статического электричества

Предотвращение образования статического электричества:

• Накопление заряда: На непроводящих поверхностях
• Путь рассеивания: Через систему заземления
• Предотвращение воспламенения: Во взрывоопасной атмосфере
• Защита персонала: Предотвращает опасность поражения электрическим током

Требования к рассеиванию:

• Диапазон сопротивления: 10⁶ - 10⁹ Ом для рассеивания статического электричества
• Непрерывный путь: От источника к опорной поверхности
• Экологические факторы: Влияние влажности и загрязнения
• Системы мониторинга: Измерение уровня статического заряда

Компания Bepto разрабатывает кабельные вводы с интегрированными функциями заземления, которые обеспечивают надежную электропроводку и соответствие всем необходимым стандартам безопасности. 😉

Каковы основные компоненты эффективной системы заземления кабельных вводов?

Эффективная система заземления требует наличия множества компонентов, работающих вместе для обеспечения надежной непрерывности электроснабжения и защиты безопасности. Каждый компонент имеет особые требования и функции.

Основные компоненты заземления включают в себя оборудование для заделки кабельной брони, заземляющие втулки или наконечники, связующие проводники, шины заземления или шинопроводы, заземляющие электроды и контрольные точки для проверки, предназначенные для обеспечения непрерывного низкоомного пути к заземлению.

Заделка брони кабеля

Способы заделки брони:

• Компрессионные сальники: Прямое механическое соединение с броней
• Барьерные железы: Отдельная заделка брони и проводников
• Взрывозащищенные сальники: Резьбовое соединение с броней
• Сальники ЭМС: 360-градусная заделка экрана

Требования к подключению:

• Механическая целостность: Выдерживают усилия натяжения кабеля
• Непрерывность электропроводки: Соединение с низким сопротивлением
• Устойчивость к коррозии: Долгосрочная надежность
• Защита окружающей среды: Уплотнение от проникновения влаги

Оборудование для заземления

Конструкция заземляющей втулки:

• Материал: Бронза, латунь или нержавеющая сталь
• Вовлечение нитей: Минимум 5 полных нитей
• Заземляющий наконечник: Встроенное или отдельное крепление
• Уплотнение: Кольцевое или прокладочное уплотнение

Технические характеристики наконечника заземления:

• Текущая мощность: На основе расчетов тока повреждения
• Диапазон проводов: Подходит для проводников указанных размеров
• Требования к крутящему моменту: Правильное соединение без повреждений
• Маркировка: Четкая идентификация точки заземления

Дэвид рассказал: "Ваш выбор оборудования для заземления устранил проблемы с коррозией, которые мы испытывали с нашей предыдущей системой. Соединения по-прежнему идеальны спустя три года".

Связующие проводники

Размер проводника:

• NEC Таблица 250.122: Определение размеров заземляющего проводника оборудования
• Мощность тока неисправности: В соответствии с номиналами защитных устройств
• Падение напряжения: Минимизация импеданса для эффективной работы
• Механическая защита: Предотвращение повреждений при установке

Требования к установке:

• Маршрутизация: Прямой путь к точке заземления
• Поддержка: Надлежащая механическая поддержка
• Защита: Против физических повреждений
• Доступность: Для проверки и тестирования

Системы заземляющих электродов

Типы электродов:

• Заземляющие стержни: Приводные электроды для общего применения
• Пластины заземления: Заглубленные пластины для сильноточных приложений
• Электроды в бетонной оболочке: Основания для уферов⁴ в фундаменте
• Грунтовые кольца: Периметральное заземление для больших объектов

Дизайн системы:

• Цели сопротивления: Обычно 5-25 Ом в зависимости от применения
• Удельное сопротивление почвы: Испытания, необходимые для правильного проектирования
• Защита от коррозии: Соответствующие материалы для почвенных условий
• Взаимосвязь: Несколько электродов, соединенных вместе

Точки тестирования и проверки

Требования к тестовой точке:

• Доступность: Легкий доступ для рутинного тестирования
• Идентификация: Четкая маркировка контрольных точек
• Защита: Устойчивые к погодным условиям корпуса
• Документация: Расположение контрольных точек и процедуры

Методы тестирования:

• Измерение сопротивления: Испытание сопротивления заземления
• Проверка на непрерывность: Проверка пути
• Проверка импеданса: Измерение импеданса переменного тока
• Тепловидение: Оценка качества соединения

Как спроектировать и установить системы заземления для различных областей применения?

Различные области применения имеют уникальные требования к заземлению, основанные на уровнях напряжения, условиях окружающей среды и соображениях безопасности. Правильная конструкция обеспечивает эффективную защиту для каждого конкретного применения.

Проектирование системы заземления требует анализа уровней тока повреждения, условий окружающей среды, удельного сопротивления грунта, типов оборудования и нормативных требований для определения конфигурации электродов, размеров проводников, способов подключения и процедур тестирования для обеспечения оптимальной безопасности и производительности.

Низковольтные приложения (≤1000 В)

Жилые и коммерческие:

• Служебный вход: Главный проводник заземляющего электрода
• Заземление оборудования: Защита цепей ответвления
• Защита GFCI: Безопасность персонала в помещениях с повышенной влажностью
• Защита от перенапряжения: Устройства защиты от импульсных перенапряжений для всего дома

Промышленные объекты:

• Заземление оборудования: Защита двигателей и механизмов
• Системы управления: Заземление приборов и систем управления
• Аварийные системы: Заземление резервного питания
• Технологическое оборудование: Химические и производственные применения

Приложения среднего напряжения (1 кВ-35 кВ)

Системы распределения:

• Заземление трансформатора: Заземление нейтрали и корпуса
• Заземление распределительных устройств: Оборудование, покрытое металлом
• Кабельные системы: Заземление оболочки и брони
• Защитное реле: Обнаружение замыкания на землю

Конструкторские соображения:

• Ток замыкания на землю: Токи замыкания большей величины
• Напряжение прикосновения и шага: Расчеты безопасности персонала
• Повышение потенциала земли: Производительность системы во время сбоев
• Координация: С защитными устройствами и системами

Хасан сказал: "Ваш проект заземления среднего напряжения позволил предотвратить серьезный инцидент, когда у нас произошло повреждение кабеля. Система сработала точно в соответствии с проектом".

Высоковольтные приложения (>35 кВ)

Трансмиссионные системы:

• Заземление подстанций: Комплексные сети заземления
• Заземление башни: Конструкции линий электропередач
• Кабельные системы: Прокладка высоковольтных кабелей
• Заземление оборудования: Трансформаторы и распределительные устройства

Специальные требования:

• Соответствие стандарту IEEE 80: Проектирование заземления подстанций
• Моделирование удельного сопротивления почвы: Требуется компьютерный анализ
• Расчеты безопасности: Пределы напряжения прикосновения и шага
• Сезонные колебания: Влияние влажности почвы

Применение в опасных зонах

Взрывоопасные атмосферы:

• Искробезопасность: Специальные требования к заземлению
• Взрывозащищенный: Целостность заземления корпуса
• Рассеивание статического электричества: Не допускать источников воспламенения
• Требования к связям: Соединение металлического оборудования

Особые соображения:

• API RP 2003: Заземление нефтяной промышленности
• NFPA 77: Защита от статического электричества
• IEC 60079: Международные стандарты по взрывоопасной атмосфере
• Документация: Подробные чертежи и процедуры заземления

Морское и оффшорное применение

Судовые системы:

• Заземление корпуса: Конструкция корабля в качестве опорной точки
• Изоляция: С берега в порту
• Катодная защита: Системы предотвращения коррозии
• Системы безопасности: Заземление аварийного оборудования

Морские платформы:

• Заземление конструкции: Стальная платформа в качестве опорной поверхности
• Заземление морской воды: Система естественных электродов
• Молниезащита: Комплексные системы защиты
• Вертолетные палубы: Специальные требования к заземлению

Недавно Дэвид сказал: "Ваш опыт работы с морскими заземлениями помог нам разработать систему, которая безупречно работает в течение пяти лет в суровых условиях Северного моря".

Лучшие практики установки

Установка кабельных вводов:

• Характеристики крутящего момента: Правильная затяжка без повреждений
• Соединение нитей: Токопроводящие составы, где это необходимо
• Целостность уплотнения: Поддерживать охрану окружающей среды
• Проверка заземления: Проверка целостности после установки

Способы подключения:

• Компрессионные соединения: Предпочтительно для стационарных установок
• Сварные соединения: Применение при высоких токах
• Болтовые соединения: Доступность для обслуживания
• Предотвращение коррозии: Соответствующие материалы и покрытия

Тестирование и ввод в эксплуатацию

Первоначальное тестирование:

• Проверка непрерывности: Все пути заземления
• Измерение сопротивления: Системы заземляющих электродов
• Проверка импеданса: Пути тока повреждения
• Испытание изоляции: Убедитесь в надлежащей изоляции

Текущее обслуживание:

• Ежегодное тестирование: Измерения сопротивления заземления
• Визуальный осмотр: Оценка состояния соединений
• Тепловидение: Идентификация горячих точек
• Документация: Результаты испытаний и тренды

Компания Bepto оказывает всестороннюю поддержку при проектировании заземления и проводит испытания для обеспечения соответствия систем заземления кабельных вводов всем требованиям безопасности и производительности. 😉

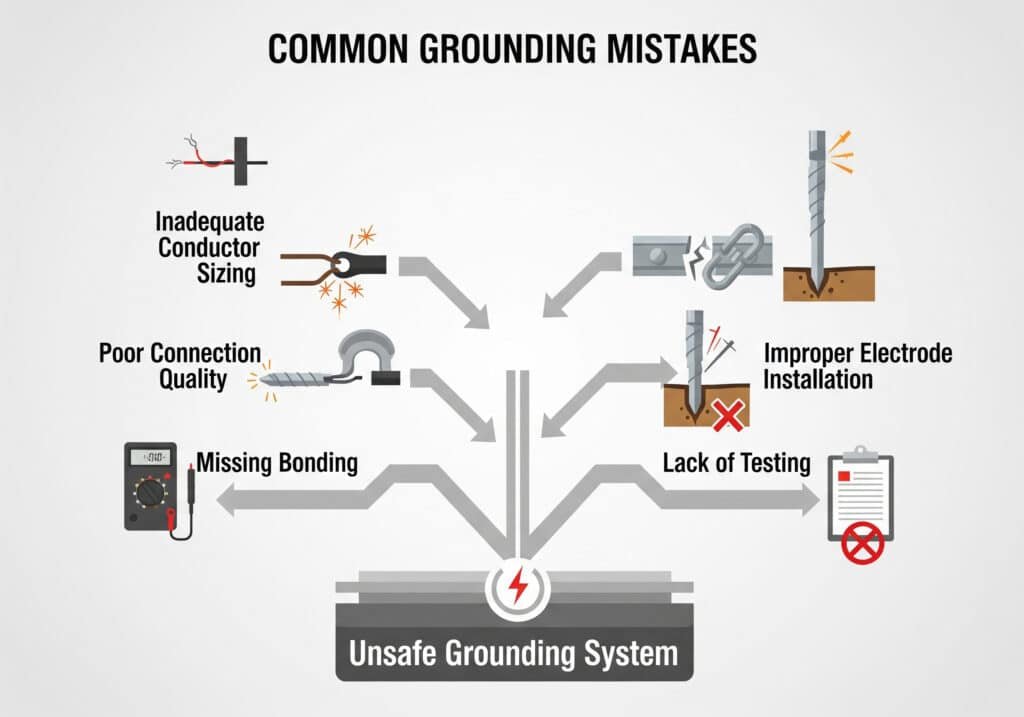

Каковы распространенные ошибки при заземлении и как их избежать?

Ошибки при заземлении могут привести к катастрофическим последствиям - от повреждения оборудования до травм персонала. Понимание распространенных ошибок поможет предотвратить эти опасные ситуации.

К распространенным ошибкам заземления относятся неадекватный выбор размера проводников, низкое качество соединений, отсутствие связи между системами, неправильная установка электродов, отсутствие тестирования и технического обслуживания, а также неучет факторов окружающей среды - все это приводит к неэффективной защите от повреждений и угрозе безопасности.

Ошибки на этапе проектирования

Неадекватный системный анализ:

• Расчеты тока неисправности: Недооценка имеющегося тока повреждения
• Импедансный анализ: Без учета полного сопротивления цепи
• Падение напряжения: Игнорирование падения напряжения на заземляющем проводнике
• Будущее расширение: Не планировать рост системы

Неправильный выбор размера проводника:

• Таблица 250.122 неправильное применение: Неправильное использование минимальных размеров
• Мощность тока неисправности: Недостаточно для имеющегося тока повреждения
• Параллельные пути: Без учета нескольких путей заземления
• Соображения по поводу длины: Падение напряжения на больших расстояниях

Хассан рассказал: "Мы обнаружили, что наши заземляющие проводники были занижены на 50%, когда мы провели надлежащий анализ тока повреждения. Ваше руководство предотвратило потенциальную катастрофу".

Ошибки при установке

Плохое качество соединения:

• Ослабленные соединения: Высокое сопротивление и нагрев
• Разнородные металлы: Гальваническая коррозия⁵ вопросы
• Недостаточный крутящий момент: Соединения ослабевают со временем
• Отсутствующее оборудование: Шайбы, стопорные шайбы или резьбовая смазка

Неправильная установка кабельного ввода:

• Недостаточное зацепление резьбы: Механические и электрические неисправности
• Чрезмерное затягивание: Повреждение резьбы или уплотнений
• Неправильный тип сальника: Не соответствует типу брони кабеля
• Отсутствующее заземляющее оборудование: Отсутствие электрической целостности

Экологические соображения

Проблемы коррозии:

• Выбор материала: Не подходит для окружающей среды
• Гальваническая совместимость: Соединения из разнородных металлов
• Защитные покрытия: Отсутствие или недостаточная защита
• Дренаж: Скопление воды на соединениях

Почвенные условия:

• Изменения удельного сопротивления: Сезонность и влияние влажности
• Химическое загрязнение: Ускоренная коррозия
• Физическая защита: Повреждение в результате выемки грунта или оседания
• Глубина электрода: Недостаточно для стабильного сопротивления

Дэвид сказал: "Ваш анализ окружающей среды показал, почему наше сопротивление грунта изменялось на 300%. Сезонные изменения влажности были очень значительными".

Ошибки при тестировании и обслуживании

Неадекватное тестирование:

• Первоначальная проверка: Не тестируется после установки
• Периодическое тестирование: Отсутствие планового технического обслуживания
• Методы испытаний: Использование неподходящего испытательного оборудования
• Документация: Плохое ведение учета и анализ тенденций

Пренебрежение техническим обслуживанием:

• Визуальный осмотр: Не выявление очевидных проблем
• Обслуживание соединений: Допускает образование коррозии
• Модификации системы: Не обновление заземления после изменений
• Обучение: Недостаточная подготовка персонала

Вопросы соблюдения норм и правил

Нарушения NEC:

• Статья 250: Требования к заземлению и соединению
• Заземление оборудования: Отсутствие или недостаточное количество проводников
• Требования к связям: Не соединяет металлические системы
• Защита GFCI: Отсутствует, где требуется

Вопросы местного кодекса:

• Поправки: Местные изменения в соответствии с национальными нормами и правилами
• Требования к осмотру: Специальные испытания или документация
• Требования к разрешению: Разрешения на установку и внесение изменений
• Требования к коммунальным услугам: Координация с заземлением инженерных коммуникаций

Стратегии профилактики

Процесс рассмотрения проекта:

• Независимый обзор: Проверка конструкции сторонними организациями
• Соблюдение правил: Систематический обзор кода
• Проверка расчетов: Независимый анализ тока повреждения
• Будущие соображения: Планирование модификаций и расширения

Качественная установка:

• Квалифицированный персонал: Надлежащим образом обученные монтажники
• Процедуры проверки: Пошаговая проверка
• Протоколы испытаний: Комплексные испытания при вводе в эксплуатацию
• Документация: Полные чертежи и протоколы испытаний

Текущее обслуживание:

• Обычная проверка: Регулярный визуальный и тепловой контроль
• Периодическое тестирование: Ежегодные или двухгодичные программы тестирования
• Анализ тенденций: Выявление закономерностей деградации
• Корректирующие действия: Оперативное устранение выявленных проблем

Недавно Хассан сказал: "Внедрение ваших стратегий профилактики изменило нашу надежность заземления. За два года у нас не было ни одного сбоя, связанного с заземлением".

Услуги Bepto по поддержке заземления

Мы предоставляем комплексную поддержку по заземлению, чтобы предотвратить распространенные ошибки:

• Услуги по экспертизе проектов: Независимая проверка конструкций заземления
• Обучение монтажу: Правильные техники и процедуры
• Поддержка при тестировании: Рекомендации по оборудованию и процедурам
• Программы технического обслуживания: Постоянная поддержка и анализ тенденций
• Экстренное реагирование: Быстрая поддержка при сбоях в работе заземления

Тематическое исследование: Предотвращение катастрофических отказов

Ситуация: Химический завод с повторяющимися отказами оборудования
Проблема: Недостаточное заземление приводит к неправильной работе защитного устройства
Решение: Полная переделка и модернизация системы заземления
Результаты: За три года не было ни одной аварии, связанной с заземлением
Сбережения: 2,3 млн евро за счет предотвращения простоев и повреждений оборудования

Дэвид поделился: "Инвестиции в правильное проектирование заземления и поддержку Bepto окупились многократно. Надежность нашей системы теперь лидирует в отрасли".

Заключение

Правильное заземление через кабельные вводы требует систематического проектирования, качественного монтажа и постоянного обслуживания для обеспечения эффективной защиты от повреждений и предотвращения катастрофических отказов.

Вопросы и ответы о заземлении кабельных вводов
