Стандарты пожарной безопасности на железных дорогах: Как выбрать кабельные вводы, отвечающие критическим требованиям по огнестойкости?

Пожары на железных дорогах могут быстро распространяться по кабельным системам, поэтому огнестойкие кабельные вводы являются критически важным компонентом безопасности, который может спасти жизни людей.

Для применения на железных дорогах требуются кабельные вводы, отвечающие требованиям EN 45545-2¹ пожарные стандарты с особыми требованиями к огнестойкости, низкому дымовыделению и нетоксичным газам для обеспечения безопасности пассажиров и поддержания критической функциональности системы в чрезвычайных ситуациях.

В прошлом году проект компании David по строительству железной дороги был отложен на шесть месяцев из-за того, что первоначально выбранные кабельные вводы не прошли испытания по стандарту EN 45545-2 - дорогостоящая ошибка, которую можно было бы предотвратить с помощью правильной спецификации.

Оглавление

• Какие стандарты пожарной безопасности применяются при выборе кабельных вводов для железных дорог?
• Как требования EN 45545-2 влияют на выбор материала кабельных вводов?
• Какие огнестойкие материалы обеспечивают наилучшие характеристики при использовании на рельсах?
• Какие процессы испытаний и сертификации обеспечивают соответствие требованиям пожарной безопасности на железной дороге?

Какие стандарты пожарной безопасности применяются при выборе кабельных вводов для железных дорог?

Правила пожарной безопасности на железных дорогах являются одними из самых строгих в любой отрасли, что отражает критическую важность защиты пассажиров.

EN 45545-2 - основной европейский стандарт пожарной безопасности для железнодорожного транспорта, требующий соответствия кабельных вводов определенным уровням опасности (HL1-HL3) в зависимости от места применения, с дополнительными требованиями от NFPA 130²BS 6853, а также региональные стандарты, регулирующие распространение пламени, образование дыма и выделение токсичных газов.

Первичные железнодорожные пожарные нормы

Европейские стандарты:

• EN 45545-2: Противопожарная защита на железнодорожном транспорте (обязательна для ЕС)
• EN 50264: Применение на железных дорогах - Огнестойкость материалов
• EN 50306: Железнодорожное применение - Защитные положения, касающиеся электробезопасности

Международные стандарты:

• NFPA 130: Стандарт для транзитных систем с фиксированными направляющими (Северная Америка)
• BS 6853: Свод практических правил по мерам пожарной безопасности (унаследованный стандарт Великобритании)
• JIS E 4016: Требования пожарной безопасности на японских железных дорогах
• AREMA: Американские стандарты железнодорожной техники

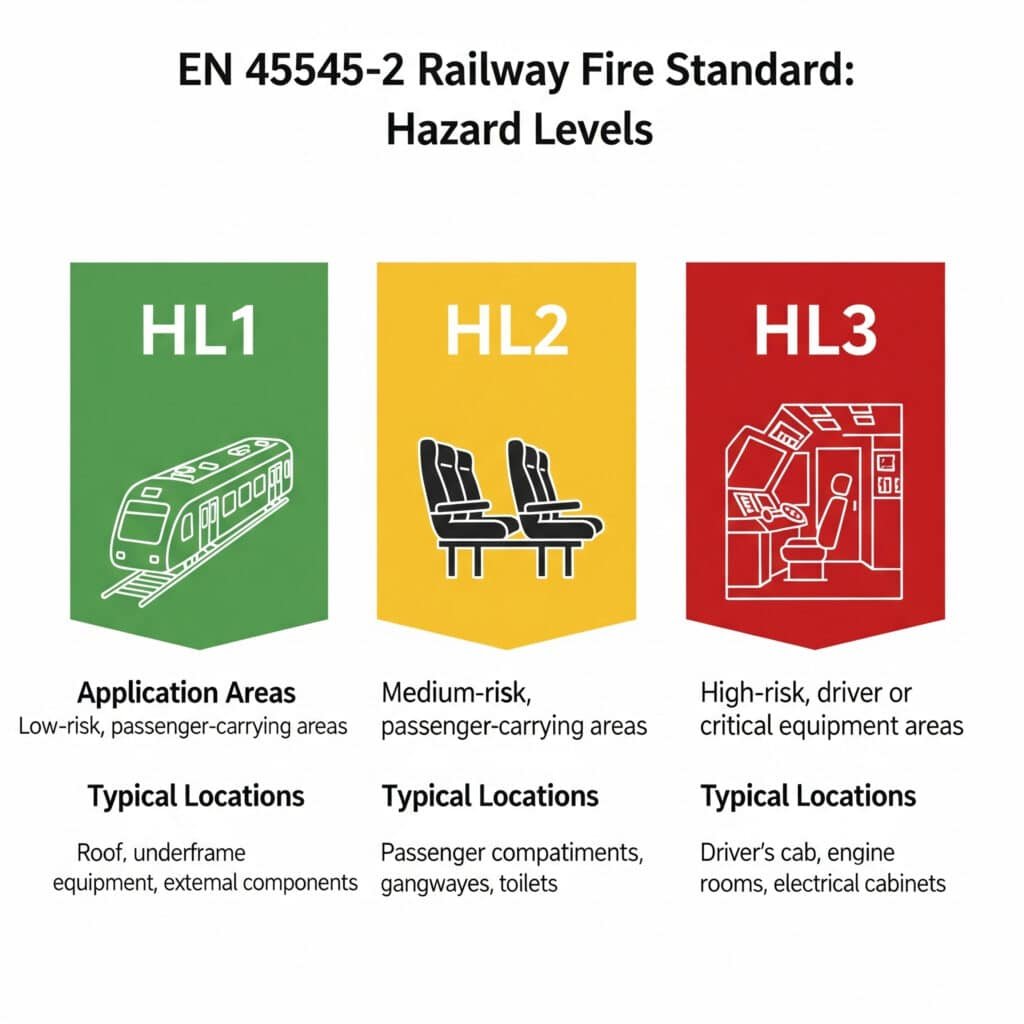

Классификации уровней опасности

EN 45545-2 определяет три критических уровня опасности:

К каждому уровню предъявляются особые требования:

• Скорость распространения пламени (CFE - критический поток при тушении)
• Производство дыма (SMOG - удельная оптическая плотность)
• Выброс токсичных газов (Обычный индекс токсичности (CIT)³)

Региональные различия

Проект компании Hassan по строительству железной дороги на Ближнем Востоке требовал соблюдения требований стандарта EN 45545-2 и местных пожарных норм. Мы предоставили кабельные вводы, сертифицированные по самым высоким стандартам, что обеспечивает их приемку в различных юрисдикциях. Такой подход позволяет избежать дорогостоящих задержек с повторной сертификацией! 😉

Ключевые региональные соображения:

• Европа: EN 45545-2 обязателен для новых подвижных составов
• Северная Америка: NFPA 130 плюс требования местного транзитного управления
• Азиатско-Тихоокеанский регион: Смесь стандартов EN и местных норм
• Ближний Восток: Часто требуется двойная сертификация (EN + местные стандарты)

Как требования EN 45545-2 влияют на выбор материала кабельных вводов?

Испытания по стандарту EN 45545-2 кардинально меняют подход к оценке материалов и конструкций кабельных вводов.

Стандарт требует, чтобы материалы проходили испытание конусным калориметром⁴ для определения скорости тепловыделения, испытания в дымовой камере для определения оптической плотности и газовый анализ для определения токсичных выбросов, что фактически исключает многие традиционные материалы, такие как ПВХ, и требует применения специальных огнестойких составов.

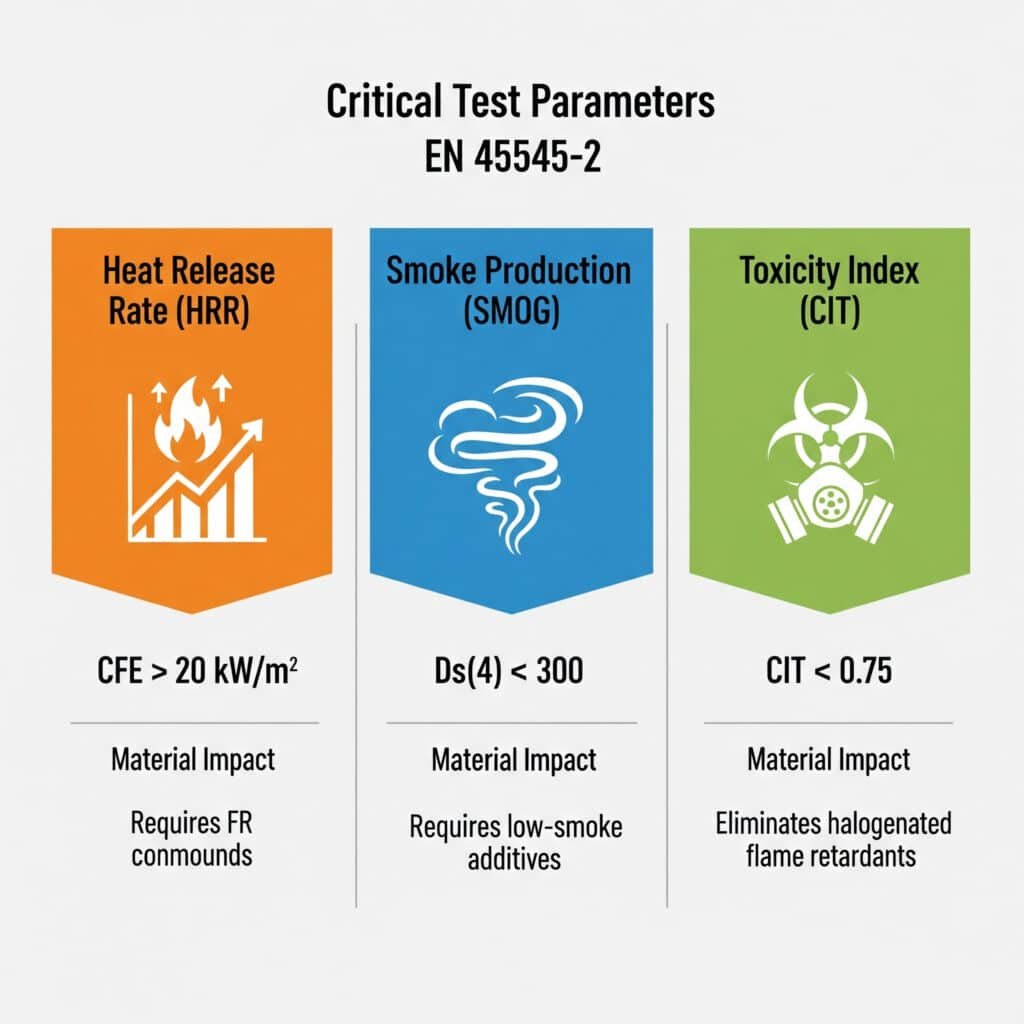

Критические параметры испытаний

Скорость высвобождения тепла (HRR):

• Требование CFE: Минимум 20 кВт/м² для HL2, 30 кВт/м² для HL3
• Пиковая ЧСС: Максимально допустимое выделение тепла при горении
• Общее выделение тепла: Кумулятивное высвобождение энергии за период испытаний
• Влияние на выбор: Отказ от стандартного нейлона, требует использования FR-компаундов

Производство дыма (SMOG):

• Значения Ds(4): Максимум 300 для большинства железнодорожных применений
• Измерение: Удельная оптическая плотность при 4 минутах
• Критически важно для эвакуации: Низкий уровень дыма обеспечивает видимость для пассажиров
• Материальное воздействие: Требуются малодымные добавки в полимерные композиции

Индекс токсичности (CIT):

• Приемлемые уровни: Обычно <0,75 для пассажирских помещений
• Газовый анализ: CO, CO₂, HCN, HCl, HBr, HF, SO₂, NOx
• Безопасность жизнедеятельности: Предотвращает накопление токсичных газов во время пожара
• Влияние дизайна: Исключает использование галогенизированных антипиренов

Матрица ликвидации материалов

Материалы, которые обычно не выдерживают испытаний EN 45545-2:

• Стандартный ПВХ (высокая эмиссия HCl)
• Обычный нейлон PA6/PA66 (недостаточная огнестойкость)
• Поликарбонат (высокая дымообразующая способность)
• Стандартные компаунды TPE (плохая огнестойкость)

Приемлемые категории материалов:

• Не содержащий галогенов огнестойкий нейлон
• Модифицированный полиамид с минеральными наполнителями
• Специализированные железнодорожные составы
• Металлические корпуса с совместимыми прокладками

Изменения в конструкции для обеспечения соответствия

Структурные изменения:

• Толщина стенки: Увеличен для повышения огнестойкости
• Конструкция вентиляционного отверстия: Контролируется для предотвращения распространения пламени
• Выбор прокладок: Только соответствующие требованиям эластомерные соединения
• Дизайн резьбы: Модифицирован для сохранения целостности в условиях пожара

Дэвид усвоил этот урок, когда его стандартные кабельные вводы не прошли испытания на дым. Мы изменили конструкцию, использовав материалы, не содержащие галогенов, и оптимизировали толщину стенок, добившись полного соответствия стандарту EN 45545-2.

Какие огнестойкие материалы обеспечивают наилучшие характеристики при использовании на рельсах?

При выборе материала для железнодорожного транспорта необходимо соблюдать баланс между огнестойкостью, механическими свойствами и устойчивостью к воздействию окружающей среды.

Безгалогенные огнезащитные полиамиды⁵ с минеральными наполнителями обеспечивают оптимальные эксплуатационные характеристики, обеспечивая превосходную огнестойкость, низкое дымовыделение и механическую прочность, а специализированные металлические сплавы с совместимыми прокладками служат для высокотемпературных применений.

Высокоэффективные полимерные решения

Не содержащий галогенов огнестойкий нейлон:

• Базовый полимер: Модифицированный PA66 или PA6 с FR на основе фосфора
• Система наполнения: Тригидрат алюминия (ATH) или гидроксид магния
• Производительность: UL94 V-0, отличные механические свойства
• Приложения: Стандартные железнодорожные кабельные вводы, соединительные коробки
• Наша спецификация: Специальная смесь, отвечающая требованиям EN 45545-2 HL2/HL3

Минералонаполненные составы:

• Состав: 30-40% стекловолокно + минеральные наполнители
• Преимущества: Повышенная огнестойкость, стабильность размеров
• Огневые характеристики: Отличные показатели CFE, низкое образование дыма
• Ограничения: Повышенная хрупкость, более высокая стоимость
• Лучшее для: Критические применения, требующие максимальной пожарной безопасности

Передовые полимерные смеси:

• Технология: Многокомпонентные системы с синергетическими эффектами FR
• Преимущества: Сбалансированные свойства, легкая обработка
• Сертификаты: Предварительная квалификация в соответствии с многочисленными железнодорожными стандартами
• Приложения: Крупносерийное производство, проекты, чувствительные к затратам

Металлические решения для экстремальных условий

Системы из нержавеющей стали:

• Материал: Нержавеющая сталь 316L с совместимыми прокладками
• Огневые характеристики: Не горит, не выделяет дыма
• Приложения: Туннельные установки, системы критической безопасности
• Задача прокладки: Поиск эластомеров, соответствующих стандарту EN 45545-2
• Наше решение: Составы EPDM, специально разработанные для использования на железных дорогах

Алюминиевый сплав Опции:

• Материал: 6061-T6 с анодированной отделкой
• Преимущество в весе: 60% легче, чем нержавеющая сталь
• Огневые характеристики: Отлично, но требует правильного подбора прокладок
• Экономическая выгода: Более экономичный, чем нержавеющий, для больших установок

Учет прокладок и уплотнений

Соответствующие требованиям материалы эластомеров:

• Соединения EPDM: Специально разработано для EN 45545-2
• Силиконовые системы: Высокотемпературные применения
• Альтернативы TPE: Ограниченные возможности, требуется тщательный отбор
• Требование к тестированию: Каждый материал прокладки требует отдельной сертификации

Критические факторы эффективности:

• Температурная стойкость: от -40°C до +125°C минимум
• Набор для сжатия: <25% после термического старения
• Огневые характеристики: Не должны способствовать распространению пламени
• Химическая стойкость: Чистящие средства, воздействие окружающей среды

Для проекта подземного метро Hassan требовались кабельные вводы для применения в туннелях. Мы предоставили корпуса из нержавеющей стали со специально разработанными прокладками из EPDM, обеспечив соответствие стандарту HL3 при сохранении 20-летнего срока службы.

Какие процессы испытаний и сертификации обеспечивают соответствие требованиям пожарной безопасности на железной дороге?

Всесторонние испытания и сертификация необходимы для обеспечения пожарной безопасности на железной дороге и признания на рынке.

Железнодорожные кабельные вводы должны пройти испытания на конусной калориметрии (ISO 5660), испытания на плотность дыма (ISO 5659) и анализ токсичности (ISO 5659) в аккредитованных лабораториях, при этом для получения разрешения регулирующих органов требуется полная документация и сертификация третьей стороны.

Необходимые протоколы испытаний

Испытание конусной калориметрии (ISO 5660-1):

• Назначение: Измеряет скорость выделения тепла и распространение пламени
• Условия испытаний: 50 кВт/м² тепловой поток, горизонтальная ориентация
• Ключевые измерения: CFE, пиковая ЧСС, общее тепловыделение
• Продолжительность: Обычно 20 минут или до тех пор, пока образец не будет израсходован
• Требования к образцам: Множество образцов, конкретные размеры

Испытание на плотность дыма (ISO 5659-2):

• Назначение: Количественная оценка образования дыма при сгорании
• Измерение: Удельная оптическая плотность (Ds) с течением времени
• Критические значения: Ds(4) при 4 минутах, максимальный Ds
• Испытательная установка: Закрытая камера с измерением светопропускания
• Важность: Критически важен для обеспечения видимости маршрута эвакуации

Анализ токсичности:

• Измерение газа: Анализ эволюции токсичных газов в реальном времени
• Основные газы: CO, CO₂, HCN, HCl, HBr, HF, SO₂, NOx
• Расчет: Обычный индекс токсичности (CIT)
• Критерии приемлемости: CIT <0,75 для большинства применений
• Выборочная корреляция: Должны использоваться идентичные образцы для испытаний

Процесс сертификации

Выбор лаборатории:

• Аккредитация: ISO 17025 аккредитован для проведения железнодорожных испытаний
• Признание: Принято целевыми рынками/органами власти
• Опыт: Проверенный опыт работы с EN 45545-2
• Наши партнеры: TUV, Exova, RISE, другие ведущие испытательные центры

Требования к документации:

• Отчеты о тестировании: Полные пакеты данных для каждого метода испытаний
• Характеристики материала: Подробный состав и свойства
• Качественные процедуры: Управление производственными процессами
• Прослеживаемость: Отслеживание партий и учет источников материалов

Обеспечение качества в процессе производства

Контроль поступающих материалов:

• Проверка сертификата: Содержание и свойства добавок FR
• Пакетное тестирование: Ключевые свойства для каждой производственной партии
• Аудиты поставщиков: Регулярная оценка поставщиков материалов
• Документация: Полная цепочка прослеживаемости

Мониторинг процессов:

• Контроль температуры: Критически важен для эффективности добавок FR
• Проверка смешивания: Равномерное распределение антипиренов
• Параметры формовки: Последовательные условия обработки
• Контрольные точки качества: Испытания и верификация в процессе производства

Проверка готовой продукции:

• Визуальный осмотр: Качество поверхности и точность размеров
• Функциональное тестирование: Герметичность и механические свойства
• Сохранение образца: Репрезентативные образцы для будущих справок
• Выдача сертификатов: Документация по соответствию требованиям для каждой партии

Требования к рынку

Европейский союз:

• Обязательно: EN 45545-2 для нового подвижного состава
• Нотифицированные органы: Требуется для процесса маркировки CE
• Технические файлы: Комплексные пакеты документации
• Надзор за рынком: Постоянный контроль за соблюдением требований

Северная Америка:

• NFPA 130: Основной стандарт для транзитных систем
• Купить Америку: Требования к внутреннему содержанию
• Соответствие требованиям FTA: Одобрение Федерального управления транзитных перевозок
• Местные вариации: Индивидуальные требования транзитного управления

Недавний проект Дэвида требовал одновременного соответствия стандартам EN 45545-2, NFPA 130 и местным пожарным нормам. Наша программа комплексного тестирования позволила получить все сертификаты, обеспечив выход на мировой рынок с единой конструкцией изделия.

Заключение

Выбор огнестойких кабельных вводов для применения на железных дорогах требует понимания сложных стандартов, материаловедения и строгих протоколов испытаний для обеспечения безопасности пассажиров.
