Está em frente a uma instalação de equipamento crítico e o seu gestor de projeto acabou de fazer a temida pergunta: "Tem a certeza absoluta de que estes conectores aguentam o ambiente?" A última coisa que quer é uma falha dispendiosa porque não entendeu corretamente uma classificação IP. As classificações IP são códigos normalizados que definem o nível de proteção de um conetor contra partículas sólidas e líquidos, com o IP67 a oferecer proteção contra poeiras e imersão temporária em água, o IP68 a oferecer capacidade de submersão contínua e o IP69K a oferecer a mais elevada proteção contra jactos de água de alta pressão e alta temperatura.
Como Samuel, Diretor de Vendas da Bepto Connector, já vi demasiados projectos descarrilarem devido a confusões sobre a classificação IP. Após mais de 10 anos na indústria de conectores, posso dizer-lhe que compreender estas classificações não é apenas conhecimento técnico - é um seguro de projeto. Deixe-me explicar-lhe exatamente o que estes números significam para a sua aplicação específica.
Índice
- O que medem exatamente as classificações IP?
- Como é que o IP67, o IP68 e o IP69K se comparam em aplicações reais?
- Que classificação IP deve escolher para o seu ambiente específico?
- Quais são os padrões de teste subjacentes a estas classificações?
- Como é que se verificam as certificações de classificação IP autênticas?
- Perguntas frequentes sobre as classificações IP
O que medem exatamente as classificações IP?
As classificações IP (Ingress Protection) são normas internacionais definidas por IEC 605291 que especificam o grau de proteção fornecido pelos invólucros eléctricos contra a intrusão de objectos sólidos e líquidos.
O sistema de classificação IP utiliza um formato de dois dígitos: IP + primeiro dígito (proteção sólida) + segundo dígito (proteção líquida). Por vezes, é possível ver um terceiro carácter para protecções específicas adicionais, como o "K" em IP69K.
Primeiro dígito: Proteção de partículas sólidas (0-6)
- 0: Sem proteção
- 1: Protegido contra objectos sólidos com mais de 50 mm
- 2: Protegido contra objectos sólidos com mais de 12,5 mm
- 3: Protegido contra objectos sólidos com mais de 2,5 mm
- 4: Protegido contra objectos sólidos com mais de 1 mm
- 5: Proteção contra poeiras (entrada limitada permitida)
- 6: Estanque ao pó (sem entrada de pó)
Segundo dígito: Proteção contra líquidos (0-9)
- 0: Sem proteção
- 1-2: Proteção contra pingos de água
- 3-4: Proteção contra a pulverização de água
- 5-6: Proteção contra jactos de água
- 7: Proteção contra a imersão temporária
- 8: Proteção contra submersão contínua
- 9: Proteção contra jactos de água a alta pressão e alta temperatura
A beleza deste sistema é a sua precisão. Quando falo aos clientes sobre os nossos bucins IP68, eles sabem exatamente quais os desafios ambientais que estes conectores podem enfrentar.
Como é que o IP67, o IP68 e o IP69K se comparam em aplicações reais?
Permitam-me que partilhe uma história que ilustra perfeitamente estas diferenças. No mês passado, trabalhei com David, um gestor de compras de um grande fabricante automóvel em Detroit. Ele estava a adquirir conectores para três aplicações diferentes e inicialmente queria utilizar a mesma classificação IP67 para tudo, para simplificar a aquisição.
O IP67 proporciona uma proteção à prova de pó e pode suportar uma imersão temporária em água até 1 metro durante 30 minutos, o que o torna ideal para aplicações no exterior com exposição ocasional à água.
IP67: O cavalo de batalha versátil
Os conectores IP67 são excelentes em:
- Instalações de iluminação exterior
- Equipamento agrícola
- Máquinas de construção
- Aplicações no convés marítimo (acima da linha de água)
A primeira aplicação de David era perfeita para a iluminação exterior de veículos IP67 que poderiam enfrentar chuva e lavagens de carros, mas que não estariam continuamente submersos.
IP68: O especialista em submersão
O IP68 oferece a mesma proteção contra poeiras que o IP67, mas proporciona uma proteção contínua contra a submersão para além de 1 metro de profundidade, com profundidade e duração específicas definidas pelo fabricante.
Para a segunda aplicação de David - sensores num compartimento do motor que poderiam ficar submersos em condições de inundação - o IP68 era essencial. Os nossos bucins IP68 podem suportar uma submersão contínua até 10 metros, excedendo largamente os seus requisitos.
IP69K: O campeão dos ambientes extremos
O IP69K proporciona o mais elevado nível de proteção contra jactos de água de alta pressão (80-100 bar) e alta temperatura (80°C) de todos os ângulos, para além de uma vedação estanque ao pó.
| Caraterística | IP67 | IP68 | IP69K |
|---|---|---|---|
| Proteção contra poeiras | Completo | Completo | Completo |
| Imersão em água | 1m durante 30 min | Contínuo (a profundidade varia) | Não especificamente classificado |
| Jactos de alta pressão | Não | Não | Sim (80-100 bar) |
| Alta temperatura | Padrão | Padrão | Até 80°C |
| Aplicações típicas | Equipamento de exterior | Sensores subaquáticos | Transformação de alimentos, lavagem de veículos |
A terceira aplicação de David exigia conectores IP69K para equipamento automatizado de lavagem de carros que enfrentam diariamente jactos diretos de água aquecida a alta pressão. Os conectores IP68 normais avariariam em poucas semanas neste ambiente.

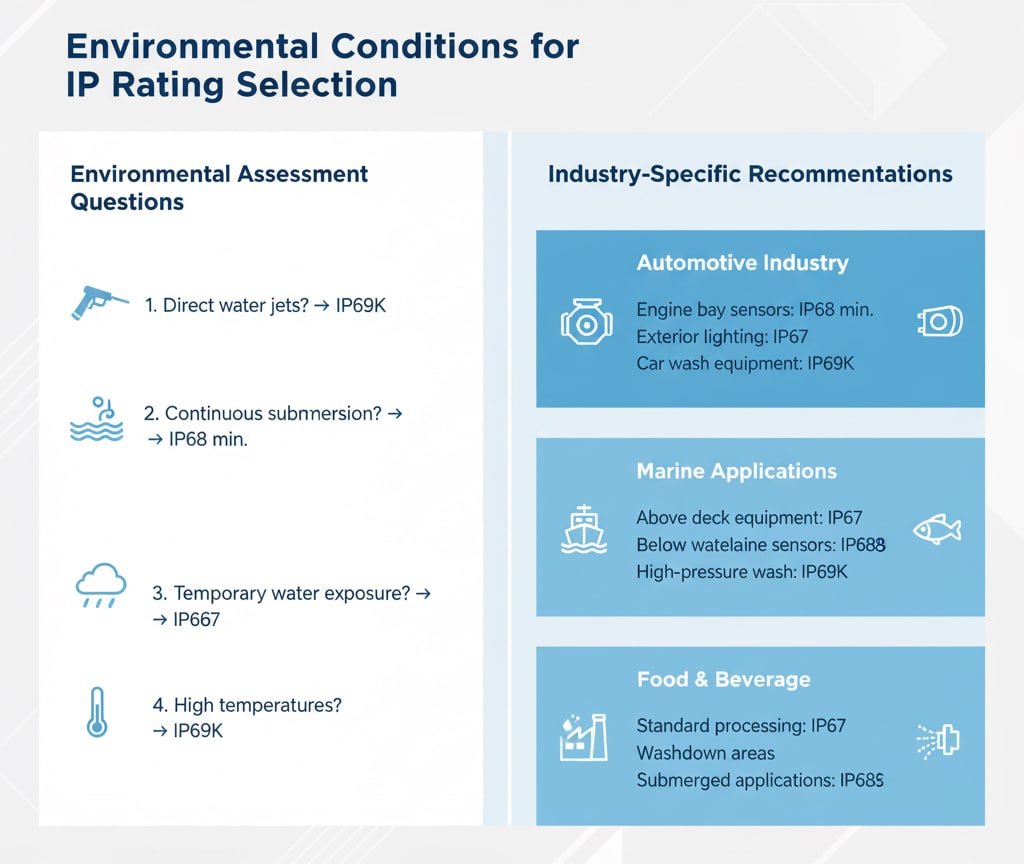

Que classificação IP deve escolher para o seu ambiente específico?
A chave é fazer corresponder os seus desafios ambientais ao nível de proteção adequado. Coloco sempre estas questões críticas aos meus clientes:
Questões de avaliação ambiental
- O conetor estará virado para jactos de água diretos? → Considerar IP69K
- É possível a submersão contínua? → IP68 mínimo exigido
- A exposição temporária à água é a principal preocupação? → IP67 pode ser suficiente
- Estão envolvidas temperaturas elevadas? → IP69K para aplicações de lavagem aquecida
Recomendações específicas para o sector
Indústria automóvel:
- Sensores do compartimento do motor: IP68 mínimo
- Iluminação exterior: IP67 adequado
- Equipamento de lavagem de automóveis: IP69K essencial
Aplicações marinhas:
- Equipamento acima do convés: IP67
- Sensores abaixo da linha de água: IP68
- Sistemas de lavagem a alta pressão: IP69K
Alimentação e bebidas:
- Processamento padrão: IP67
- Áreas de lavagem: IP69K
- Aplicações submersas: IP68
Lembre-se, classificações IP mais altas normalmente significam custos mais altos. Recentemente, ajudei Hassan, um gestor de uma fábrica de produtos químicos na Arábia Saudita, a poupar 30% no orçamento do seu projeto, utilizando conectores IP67 para instalações elevadas, em vez de especificar IP68 em toda a linha. A chave é dimensionar corretamente a proteção de acordo com as exigências ambientais reais.
Quais são os padrões de teste subjacentes a estas classificações?
Compreender os procedimentos de teste ajuda-o a confiar nas classificações e a detetar potenciais problemas com produtos não certificados.
Os testes de classificação IP seguem protocolos IEC 60529 rigorosos, utilizando equipamento normalizado, durações de teste específicas e critérios de aprovação/reprovação que não deixam margem para interpretação.
Protocolo de teste IP67
- Ensaio de poeiras: 8 horas numa câmara de pó com circulação de pó de talco
- Teste de água: 30 minutos de imersão a 1 metro de profundidade num tanque normalizado
- Temperatura: Ensaios efectuados à temperatura ambiente (normalmente 20°C)
Protocolo de teste IP68
- Ensaio de poeiras: Idêntico ao IP67
- Teste de água: Submersão contínua à profundidade e duração especificadas pelo fabricante
- Consideração da pressão: Deve ter em conta pressão hidrostática2 à profundidade de ensaio
Protocolo de teste IP69K
- Ensaio de poeiras: Igual a IP67/IP68
- Ensaio de alta pressão: 80-100 bar de pressão de água a 80°C
- Ensaio multi-ângulo: Jactos de água aplicados de quatro ângulos diferentes
- Duração: Normalmente, 30 segundos por ângulo
Na Bepto, as nossas instalações de teste incluem todo o equipamento necessário para estes protocolos. Mantemos a acreditação IEC 17025, garantindo que os resultados dos nossos testes são reconhecidos internacionalmente.
Como é que se verificam as certificações de classificação IP autênticas?
Infelizmente, tenho-me deparado com inúmeros casos de declarações de classificação de PI falsificadas. Eis como se pode proteger:
Sinais de alerta a que estar atento
- Certificados sem logótipos de laboratórios acreditados
- Condições de ensaio vagas (sem profundidade/duração específica para IP68)
- Números de relatórios de ensaio em falta
- Certificados que não podem ser verificados em linha
Melhores práticas de verificação
- Solicitar relatórios de ensaio completos, não apenas certificados
- Verificar a acreditação do laboratório de ensaios através de bases de dados oficiais
- Verificar as condições de ensaio específicas (profundidade, duração, temperatura)
- Pedir a documentação dos ensaios de lotes para unidades de produção
Os nossos conectores Bepto são fornecidos com pacotes de documentação completos, incluindo:
- Relatórios de ensaio originais de laboratórios certificados pela TUV
- Certificados de qualidade específicos do lote
- Documentação de rastreabilidade
- Códigos de verificação em linha
Quando David questionou as nossas afirmações sobre o IP68, forneci-lhe o nosso relatório de teste TUV completo que mostrava uma submersão de 72 horas a 15 metros de profundidade - excedendo largamente os requisitos padrão. Esta transparência selou o acordo e criou uma confiança a longo prazo.
Conclusão
Compreender as classificações IP não se trata apenas de memorizar números - trata-se de tomar decisões informadas que protegem os seus projectos e investimentos. Quer necessite de IP67 para aplicações no exterior, IP68 para ambientes de submersão ou IP69K para condições de lavagem extremas, a chave é fazer corresponder os níveis de proteção às exigências ambientais reais. Lembre-se, a certificação autêntica de laboratórios acreditados não é negociável, e trabalhar com fornecedores experientes como a Bepto garante que obtém a proteção certa e a documentação que a comprova. 😉
Perguntas frequentes sobre as classificações IP
P: Os conectores IP67 podem ser utilizados permanentemente debaixo de água?
A: Não, os conectores IP67 só estão classificados para imersão temporária até 1 metro durante 30 minutos no máximo. Para uma instalação subaquática permanente, é necessária uma classificação mínima IP68 com limites de profundidade e duração especificados pelo fabricante.
P: O IP69K é melhor do que o IP68 para todas as aplicações?
A: Não necessariamente. O IP69K é excelente contra jactos de alta pressão, mas não está especificamente classificado para submersão contínua como o IP68. Escolha com base nos seus desafios ambientais específicos - a submersão requer o IP68, enquanto a lavagem a alta pressão requer o IP69K.
P: Como posso saber se um certificado de classificação IP é legítimo?
A: Verifique a acreditação do laboratório de ensaios através de bases de dados oficiais, verifique as condições de ensaio específicas e os números dos relatórios e certifique-se de que os certificados incluem logótipos de laboratórios acreditados. Os fornecedores legítimos fornecem relatórios de ensaio completos e não apenas certificados resumidos.
P: Qual é a diferença entre as classificações IP68 de diferentes fabricantes?
A: A norma IP68 permite que os fabricantes especifiquem os seus próprios limites de profundidade e duração para além do mínimo de 1 metro. Verifique sempre as condições de teste específicas - o IP68 de um fabricante pode ser de 3 metros durante 24 horas, enquanto o de outro pode ser de 10 metros durante 72 horas.
P: As classificações IP mais elevadas significam sempre conectores de melhor qualidade?
A: As classificações IP mais elevadas significam uma melhor proteção ambiental, mas podem incluir compensações de design, como maior dimensão, custo mais elevado ou instalação mais complexa. Escolha a classificação IP que corresponde aos seus requisitos ambientais reais, em vez de selecionar automaticamente a classificação mais elevada disponível.
