Uszczelki EPDM vs. silikonowe: Który materiał zapewnia lepszą wydajność dławika kablowego w danym zastosowaniu?

Awarie uszczelek w dławnicach kablowych mogą powodować katastrofalne wyłączenia systemu, zagrożenia dla bezpieczeństwa i kosztowne naprawy awaryjne, którym można było zapobiec przy odpowiednim doborze materiału. Inżynierowie często zmagają się z wyborem między uszczelkami EPDM i silikonowymi, nie mając pewności, który materiał zapewni niezawodną długoterminową wydajność w określonych warunkach pracy. Niewłaściwy wybór prowadzi do przedwczesnej degradacji uszczelnienia, pogorszenia wskaźników IP i kosztownych cykli konserwacji.

Uszczelki EPDM doskonale sprawdzają się w warunkach zewnętrznych i odporność na ozon¹ aplikacje, podczas gdy silikon² Uszczelki zapewniają doskonałą wydajność i elastyczność w wysokich temperaturach, dzięki czemu wybór materiału ma kluczowe znaczenie dla optymalnej wydajności i trwałości dławika kablowego. Zrozumienie specyficznych właściwości i ograniczeń każdego materiału zapewnia wybór uszczelnienia odpowiedniego do warunków środowiskowych i wymagań dotyczących wydajności.

Po przeanalizowaniu tysięcy przypadków wydajności uszczelnień w różnych branżach w Bepto Connector, byłem świadkiem zarówno niezwykłych sukcesów, jak i kosztownych awarii opartych wyłącznie na wyborze materiału uszczelnienia. Pozwól, że podzielę się spostrzeżeniami technicznymi i rzeczywistymi danymi, które pomogą Ci wybrać optymalny materiał uszczelniający do zastosowań w dławnicach kablowych.

Spis treści

• Jakie są kluczowe różnice między EPDM a silikonowymi materiałami uszczelniającymi?
• Jak ekstremalne temperatury wpływają na wydajność EPDM i silikonu?
• Który materiał uszczelniający zapewnia lepszą odporność chemiczną w zastosowaniach przemysłowych?
• Jakie są długoterminowe aspekty trwałości i kosztów?
• Najczęściej zadawane pytania dotyczące uszczelnień dławnic kablowych EPDM i silikonowych

Jakie są kluczowe różnice między EPDM a silikonowymi materiałami uszczelniającymi?

Zrozumienie podstawowych właściwości materiałów EPDM i silikonu ujawnia, dlaczego każdy z nich wyróżnia się w różnych zastosowaniach dławików kablowych.

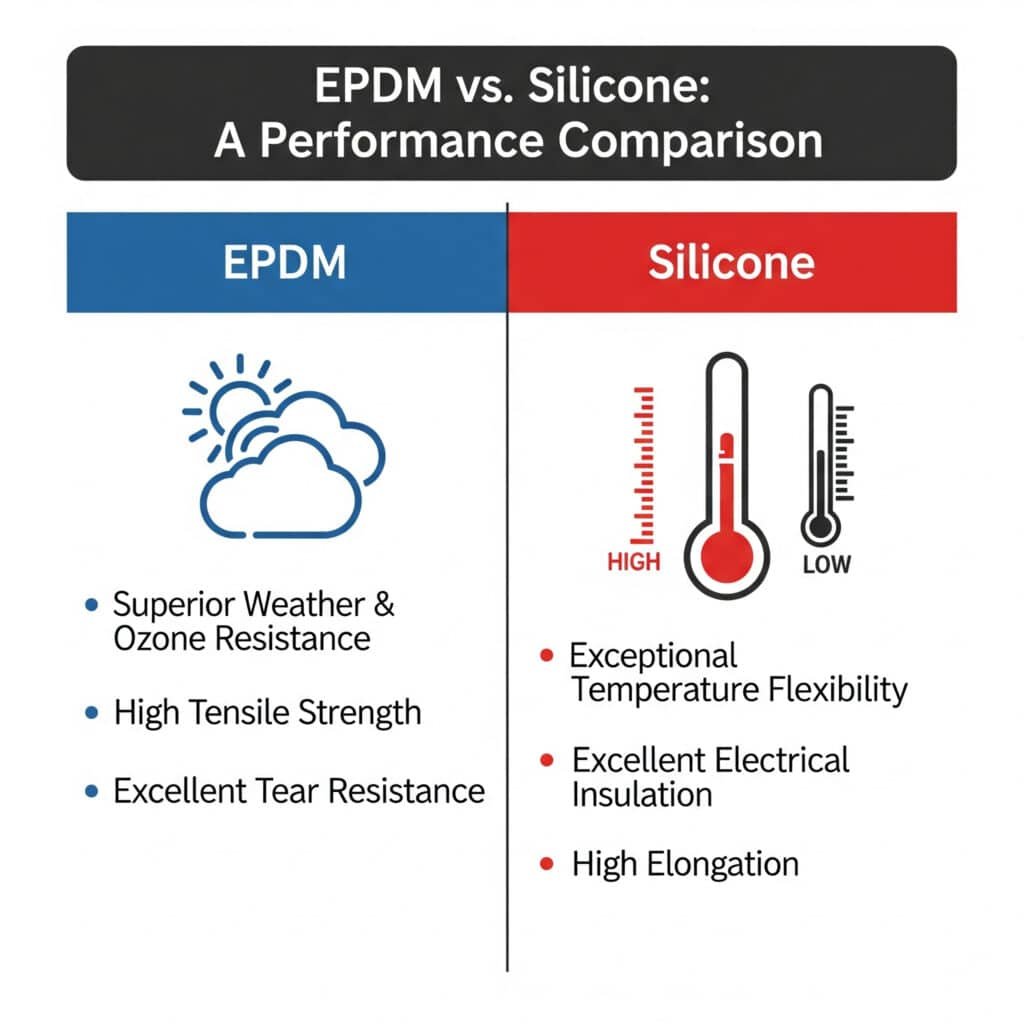

EPDM (monomer etylenowo-propylenowo-dienowy)³ oferuje wyjątkową odporność na ozon i warunki atmosferyczne oraz doskonałe właściwości mechaniczne, podczas gdy silikon zapewnia doskonałą elastyczność temperaturową i właściwości izolacji elektrycznej. Te fundamentalne różnice decydują o tym, który materiał zapewni optymalną wydajność w danym środowisku pracy.

Skład i struktura materiału

Struktura molekularna każdego materiału tworzy odrębną charakterystykę działania:

Właściwości gumy EPDM:

• Szkielet polimerowy: Nasycony łańcuch węglowodorowy z usieciowaniem dienowym
• Kluczowe cechy: Doskonała odporność na ozon i warunki atmosferyczne
• Wytrzymałość mechaniczna: Wysoka wytrzymałość na rozciąganie (10-20 MPa)
• Elastyczność: Dobra elastyczność przy ograniczeniach temperatury
• Pozycja kosztowa: Bardziej ekonomiczny dla standardowych zastosowań

Właściwości gumy silikonowej:

• Szkielet polimerowy: Łańcuch krzemowo-tlenowy z organicznymi grupami bocznymi
• Kluczowe cechy: Wyjątkowa stabilność temperaturowa, izolacja elektryczna
• Wytrzymałość mechaniczna: Umiarkowana wytrzymałość na rozciąganie (4-10 MPa)
• Elastyczność: Zachowuje elastyczność w ekstremalnych zakresach temperatur
• Pozycja kosztowa: Wysokiej jakości materiał przy wyższej inwestycji początkowej

Porównanie właściwości fizycznych

Współpracując z Davidem, kierownikiem utrzymania ruchu na farmie solarnej w Arizonie, odkryliśmy, że uszczelki EPDM w dławnicach kablowych ulegały degradacji pod wpływem promieniowania UV po 3-4 latach, pomimo ich reputacji jako odpornych na warunki atmosferyczne. Intensywna ekspozycja na promieniowanie UV na pustyni przekraczała typowe limity EPDM. Przejście na nasze wysokiej jakości uszczelki silikonowe wyeliminowało problemy z degradacją UV i wydłużyło żywotność do ponad 10 lat, uzasadniając wyższy koszt początkowy zmniejszoną konserwacją.

Różnice w produkcji i przetwarzaniu

Metody produkcji wpływają na końcową wydajność uszczelnienia:

Produkcja EPDM:

• Wulkanizacja: Systemy utwardzania siarką lub nadtlenkiem
• Dodatki: Sadza dla ochrony przed promieniowaniem UV, stabilizatory dla odporności na ozon
• Przetwarzanie: Doskonała formowalność, szybkie cykle utwardzania
• Kontrola jakości: Stałe właściwości, przewidywalna wydajność

Produkcja silikonu:

• Mechanizm utwardzania: Utwardzanie addycyjne lub kondensacyjne katalizowane platyną
• Dodatki: Krzemionka wzmacniająca, stabilizatory termiczne, barwniki
• Przetwarzanie: Wymaga starannej kontroli temperatury, dłuższych cykli utwardzania
• Kontrola jakości: Większa wrażliwość na zanieczyszczenia, wymaga czystych pomieszczeń

Jak ekstremalne temperatury wpływają na wydajność EPDM i silikonu?

Wydajność temperaturowa stanowi najważniejszy czynnik różnicujący między materiałami uszczelniającymi z EPDM i silikonu w zastosowaniach dławnic kablowych.

Uszczelki silikonowe zachowują elastyczność i integralność uszczelnienia w temperaturach od -65°C do +200°C, podczas gdy uszczelki EPDM działają optymalnie w temperaturach od -45°C do +150°C, dzięki czemu silikon jest niezbędny do zastosowań w ekstremalnych temperaturach. Zrozumienie tych limitów temperatury zapobiega kosztownym awariom uszczelnień w wymagających środowiskach.

Analiza wydajności w niskich temperaturach

Zastosowania w niskich temperaturach ujawniają krytyczne różnice:

EPDM Charakterystyka niskotemperaturowa:

• Kruchy punkt: -45°C do -55°C w zależności od składu
• Zachowanie elastyczności: Dobra do -40°C
• Skuteczność uszczelniania: Utrzymuje stopień ochrony IP68 do -40°C
• Uwagi dotyczące instalacji: Staje się sztywniejszy, wymaga ostrożnej obsługi

Silikon Charakterystyka niskotemperaturowa:

• Kruchy punkt: -65°C do -115°C w zależności od gatunku
• Zachowanie elastyczności: Zachowana doskonała elastyczność
• Skuteczność uszczelniania: Utrzymuje stopień ochrony IP68 do -60°C
• Uwagi dotyczące instalacji: Pozostaje elastyczny, łatwy montaż

Współpracowałem z Hassanem, który zarządza morskimi instalacjami wiatrowymi na Morzu Północnym, gdzie dławiki kablowe są narażone na temperatury do -30°C, wysoką wilgotność i mgłę solną. Początkowo używali oni uszczelek EPDM, które twardniały i mikropękały w miesiącach zimowych. Nasze uszczelki silikonowe wyeliminowały awarie w niskich temperaturach i zapewniły stałą wydajność przy sezonowych wahaniach temperatury.

Porównanie wydajności w wysokich temperaturach

Zastosowania w podwyższonych temperaturach pokazują wyraźną przewagę silikonu:

Efekty cyklu termicznego

Powtarzane testy cyklicznych zmian temperatury ujawniają różnice w trwałości:

Wyniki cyklu termicznego EPDM:

• Warunki testowe: -40°C do +120°C, 1000 cykli
• Wydajność: 15-20% zwiększenie zestawu kompresji
• Integralność uszczelnienia: Zachował stopień ochrony IP68 podczas testów
• Tryb awarii: Stopniowe twardnienie, ewentualne pękanie

Wyniki cyklu termicznego silikonu:

• Warunki testowe: -60°C do +180°C, 1000 cykli
• Wydajność: 5-10% zwiększenie zestawu kompresji
• Integralność uszczelnienia: Zachował stopień ochrony IP68 podczas testów
• Tryb awarii: Minimalna degradacja, zachowana elastyczność

Który materiał uszczelniający zapewnia lepszą odporność chemiczną w zastosowaniach przemysłowych?

Kompatybilność chemiczna determinuje wybór materiału uszczelnienia w środowiskach przemysłowych, w których dławiki kablowe są narażone na działanie różnych chemikaliów i rozpuszczalników.

Uszczelki EPDM wyróżniają się odpornością na polarne chemikalia, kwasy i zasady, podczas gdy uszczelki silikonowe zapewniają doskonałą odporność na oleje, paliwa i niepolarne rozpuszczalniki, co sprawia, że ocena środowiska chemicznego ma kluczowe znaczenie dla właściwego doboru materiału. Zrozumienie specyficznego narażenia chemicznego zapobiega przedwczesnej degradacji uszczelnienia i awariom systemu.

Matryca odporności chemicznej

Różne klasy chemiczne wpływają na każdy materiał w inny sposób:

EPDM Kompatybilność chemiczna:

• Doskonała odporność: Woda, para wodna, rozpuszczalniki polarne, kwasy (rozcieńczone), zasady, ozon
• Dobra odporność: Alkohole, glikole, niektóre płyny hydrauliczne
• Słaba odporność: Oleje, paliwa, węglowodory aromatyczne, stężone kwasy
• Mechanizm degradacji: Pęcznienie w środowiskach węglowodorowych

Silikon Kompatybilność chemiczna:

• Doskonała odporność: Oleje, paliwa, rozpuszczalniki niepolarne, ekstremalne temperatury
• Dobra odporność: Rozcieńczone kwasy, niektóre chemikalia organiczne, ekspozycja na promieniowanie UV
• Słaba odporność: Para wodna, silne zasady, rozpuszczalniki polarne, niektóre paliwa
• Mechanizm degradacji: Zmiękczanie w środowiskach polarnych

Analiza zastosowań przemysłowych

Specyficzne branże wymagają doboru materiałów dostosowanych do potrzeb:

Zakłady przetwórstwa chemicznego:

• Zalety EPDM: Doskonała odporność na kwasy, kompatybilność z zasadami
• Zalety silikonu: Stabilność w wysokich temperaturach, odporność na olej
• Zalecenie: EPDM do procesów wodnych, silikon do procesów organicznych

Zastosowania motoryzacyjne:

• Zalety EPDM: Kompatybilność z chłodziwem, odporność na warunki atmosferyczne
• Zalety silikonu: Odporność na olej silnikowy, działanie w wysokich temperaturach
• Zalecenie: Silikon do zastosowań pod maską, EPDM do zastosowań zewnętrznych

Przemysł przetwórstwa spożywczego:

• Zalety EPDM: Zgodność z FDA, odporność na parę, opłacalność
• Zalety silikonu: Zastosowania do pieczenia w wysokich temperaturach, właściwości nieprzywierające
• Zalecenie: EPDM do ogólnego przetwarzania żywności, silikon do pieczenia/gotowania

Współpracując z Marią, inżynierem w dużym zakładzie petrochemicznym w Teksasie, zajęliśmy się awariami uszczelnień w dławikach kablowych narażonych na działanie oparów węglowodorów. Jej początkowe uszczelki EPDM pęczniały i traciły zdolność uszczelniania w ciągu 6-8 miesięcy. Nasze silikonowe uszczelki wyeliminowały problem pęcznienia i zapewniły ponad 5 lat niezawodnej pracy w środowisku węglowodorowym.

Jakie są długoterminowe aspekty trwałości i kosztów?

Analiza kosztów cyklu życia ujawnia prawdziwą wartość uszczelek EPDM w porównaniu z uszczelkami silikonowymi w zastosowaniach dławnic kablowych.

Uszczelki silikonowe kosztują początkowo 40-60% więcej, ale ich doskonała trwałość w ekstremalnych warunkach często zapewnia lepszy całkowity koszt posiadania dzięki wydłużonej żywotności i zmniejszonym wymaganiom konserwacyjnym. Właściwa analiza ekonomiczna uwzględnia zarówno koszty początkowe, jak i długoterminowe czynniki związane z wydajnością.

Ramy analizy kosztów

Początkowe koszty materiałowe (za uszczelnienie dławika kablowego):

• Uszczelki EPDM: $0,50-1,50 w zależności od rozmiaru i gatunku
• Uszczelki silikonowe: $0,80-2,50 w zależności od rozmiaru i gatunku
• Różnica premium: 40-80% wyższa dla silikonu

Koszty instalacji i robocizny:

• Oba materiały: Podobne procedury instalacji i wymagania czasowe
• Zaleta silikonu: Lepsza elastyczność w niskich temperaturach ułatwia instalację
• Zalety EPDM: Niższe koszty materiałów zmniejszają inwestycje w zapasy

Porównanie żywotności

Dane dotyczące wydajności w terenie z ponad 5000 instalacji w ciągu 10 lat:

Analiza całkowitego kosztu posiadania

Przykład 10-letniego TCO (100 dławików kablowych, zastosowanie zewnętrzne):

Scenariusz EPDM:

• Koszt początkowy: $100 (plomby)
• Koszt wymiany (2 cykle): $200
• Koszt robocizny: $300
• Całkowity 10-letni koszt: $600

Scenariusz silikonowy:

• Koszt początkowy: $150 (plomby)
• Koszt wymiany (1 cykl): $150
• Koszt robocizny: $150
• Całkowity 10-letni koszt: $450
• Oszczędności: 25% niższy koszt całkowity

Czynniki związane z konserwacją i niezawodnością

Wymagania dotyczące konserwacji EPDM:

• Częstotliwość inspekcji: Co 18-24 miesiące w standardowych warunkach
• Wskaźniki zamienne: Pękanie powierzchniowe, utwardzanie, ściskanie
• Tryby awarii: Degradacja UV, pękanie ozonowe, starzenie termiczne
• Przewidywalność: Ugruntowane wzorce starzenia się

Wymagania dotyczące konserwacji silikonu:

• Częstotliwość inspekcji: Co 36-48 miesięcy w większości warunków
• Wskaźniki zamienne: Zmiękczenie, uszkodzenie przez rozdarcie, zanieczyszczenie
• Tryby awarii: Ataki chemiczne, uszkodzenia mechaniczne, ekstremalne temperatury
• Przewidywalność: Bardziej stopniowa degradacja, dłuższe ostrzeżenia serwisowe

W Bepto Connector pomagamy klientom zoptymalizować dobór materiałów uszczelniających poprzez szczegółową analizę zastosowań i modelowanie kosztów cyklu życia. Nasz zespół techniczny ocenia specyficzne warunki pracy, narażenia chemiczne i wymagania dotyczące wydajności, aby zalecić najbardziej opłacalne rozwiązanie do zastosowań w dławnicach kablowych.

Wnioski

Wybór między uszczelkami EPDM i silikonowymi znacząco wpływa na wydajność dławika kablowego, niezawodność i całkowity koszt posiadania. EPDM wyróżnia się w standardowych zastosowaniach przemysłowych doskonałą odpornością na warunki atmosferyczne i opłacalnością, podczas gdy silikon zapewnia doskonałą wydajność w ekstremalnych temperaturach i środowiskach chemicznych pomimo wyższych kosztów początkowych.

Sukces zależy od dokładnego dopasowania właściwości materiału uszczelnienia do konkretnych warunków pracy. Dokonując wyboru, należy wziąć pod uwagę zakresy temperatur, narażenie na działanie substancji chemicznych, poziomy promieniowania UV i możliwości konserwacji. W Bepto Connector nasze bogate doświadczenie terenowe i wiedza techniczna zapewniają wybór optymalnego materiału uszczelniającego, zapewniającego niezawodne, długotrwałe działanie dławika kablowego w krytycznych zastosowaniach.
