Stel je voor: je hebt net een complex automatiseringsproject afgerond en ontdekt nu dat je kabels het begeven op de verbindingspunten omdat ze voortdurend buigen en bewegen. Dit scenario komt vaker voor dan je denkt, vooral in dynamische toepassingen waar traditionele kabelwartels de mechanische spanning van voortdurende beweging gewoon niet aankunnen.
Wartels met spiraal- en knikbescherming zijn gespecialiseerde kabelbeheeroplossingen die ontworpen zijn om kabelschade te voorkomen in toepassingen met herhaaldelijke bewegingen, trillingen en buigen. Deze innovatieve wartels bevatten flexibele spiraalelementen en trekontlastingsmechanismen die mechanische spanning absorberen terwijl ze een veilige afdichting en elektrische continuïteit behouden.
Vorige maand werkte ik met Jennifer, een projectingenieur bij een robotfabriek in Stuttgart, Duitsland. Haar team had regelmatig last van kabelstoringen op hun geautomatiseerde assemblagelijnen, wat kostbare productiestilstand veroorzaakte. De standaard kabelwartels die ze gebruikten konden de constante beweging van robotarmen niet aan. Nadat ze waren overgestapt op onze spiraalbochtbeveiligingswartels, hadden ze geen last meer van kabelstoringen en verbeterden ze hun productie. algehele effectiviteit van de apparatuur1 door 15% 😉.
Inhoudsopgave
- Wat zijn spiraalvormige en gebogen wartels?
- Hoe voorkomen deze wartels kabelschade?
- Welke toepassingen hebben het meeste baat bij knikbeveiliging?
- Wat zijn de belangrijkste selectiecriteria?
- Veelgestelde vragen over spiraal- en bochtbeschermingswartels
Wat zijn spiraalvormige en gebogen wartels?
Inzicht in het unieke ontwerp en de functionaliteit van deze gespecialiseerde wartels is cruciaal voor succesvolle dynamische toepassingen.
Wartels met spiraal- en knikbescherming zijn ontworpen kabelinvoersystemen die traditionele afdichtfuncties combineren met flexibele beschermende elementen om te voorkomen dat de kabel beschadigd raakt door herhaaldelijk buigen, draaien en buigen. In tegenstelling tot standaard wartels die alleen statische bescherming bieden, beheren deze geavanceerde oplossingen actief de kabelbeweging en spanningsverdeling.
Belangrijkste ontwerpelementen
De effectiviteit van spiraal- en bochtbeschermingswartels is te danken aan verschillende belangrijke onderdelen:
- Flexibel spiraal pantser die met de kabel meebeweegt met behoud van bescherming
- Progressieve trekontlasting die de spanning geleidelijk laat overgaan van stijve naar flexibele secties
- Afdichting met meerdere zones die IP-classificaties behoudt, zelfs tijdens beweging
- Versterkte kabelgreep die het uittrekken onder dynamische belastingen voorkomt
Bij Bepto hebben we onze wartels voor knikbescherming ontwikkeld met behulp van hoogwaardige thermoplastische materialen en nauwkeurig ontworpen spiraalelementen. Ons ontwerpteam heeft meer dan twee jaar besteed aan het perfectioneren van de spiraalgeometrie om optimale flexibiliteit te garanderen met behoud van duurzaamheid onder extreme omstandigheden.
Materiaal Overwegingen
De materiaalkeuze heeft een grote invloed op de prestaties in dynamische toepassingen:
| Type materiaal | Voordelen | Beste toepassingen |
|---|---|---|
| Nylon PA6/PA66 | Kosteneffectief, bestand tegen chemicaliën | Algemene industriële automatisering |
| Polyurethaan | Superieure flexibiliteit, slijtvast | Robotica, continue flex |
| Roestvrij staal | Maximale duurzaamheid, hoge temperatuur | Ruwe omgevingen, voedselverwerking |
| Hybride constructie | Combineert voordelen van meerdere materialen | Aangepaste toepassingen |
Het materiaalkeuzeproces vereist een zorgvuldige afweging van omgevingsfactoren, bewegingspatronen en de verwachte levensduur. Ons technisch team werkt regelmatig samen met klanten om de materiaalkeuze te optimaliseren op basis van specifieke toepassingsvereisten.
Hoe voorkomen deze wartels kabelschade?
De beschermingsmechanismen van spiraal- en bochtbeschermingswartels pakken de primaire oorzaken van kabelstoringen in dynamische toepassingen aan.
Deze wartels voorkomen kabelbeschadiging door de mechanische spanning over een groter gebied te verdelen, de buigradius te regelen om knikken te voorkomen en door continue ondersteuning te bieden langs de buigzone van de kabel. Deze meerlaagse beschermingsbenadering verlengt de levensduur van kabels aanzienlijk in vergelijking met traditionele statische installaties.
Mechanica van spanningsverdeling
Traditionele wartels creëren spanningsconcentratie2 punten waar de kabel de kast ingaat. Spiraalvormige wartels lossen dit op door:
- Geleidelijke overgangszones die langzaam overgaan van starre ondersteuning naar flexibele beweging
- Gedistribueerde belastingpaden die stress verspreiden over meerdere contactpunten
- Dynamisch flexbeheer die beweging mogelijk maakt zonder drukpunten te creëren
- Gecontroleerde buigradius die schade aan de kabelkern door overmatige kromming voorkomt
Bescherming tegen veelvoorkomende storingen
Dynamische toepassingen stellen kabels bloot aan verschillende destructieve krachten:
Scheuren door vermoeiing3: Herhaaldelijk buigen veroorzaakt geleidervermoeidheid en isolatiedefect. Spiraalvormige wartels controleren de buigpatronen om spanningsconcentratie te minimaliseren.
Schade door schuren: De beweging van de kabel tegen scherpe randen of ruwe oppervlakken veroorzaakt slijtage van de mantel. Het spiraalvormige pantser biedt een beschermende barrière terwijl beweging mogelijk blijft.
Storing bij uittrekken: Dynamische belastingen kunnen standaard kabelgrepen overwinnen. Verbeterde trekontlastingssystemen in bochtbeschermingswartels zorgen voor superieure retentie.
Indringing in het milieu: Beweging kan de integriteit van de afdichting in gevaar brengen. De afdichting met meerdere zones handhaaft de bescherming, zelfs als de kabel buigt.
Onlangs heb ik Omar, een onderhoudsmanager bij een verpakkingsbedrijf in Dubai, geholpen bij het oplossen van hardnekkige kabelstoringen op hun hogesnelheidswikkelmachines. Door de constante rotatie en versnelling werden standaard kabelverbindingen binnen enkele weken vernield. Onze spiraalvormige wartelbescherming verlengde de levensduur van hun kabels van 3 weken tot meer dan 18 maanden, waardoor de onderhoudskosten en productieonderbrekingen drastisch afnamen.
Welke toepassingen hebben het meeste baat bij knikbeveiliging?
Het identificeren van de juiste toepassingen voor spiraal- en bochtbeschermingswartels zorgt voor optimale prestaties en kosteneffectiviteit.
Toepassingen waarbij sprake is van voortdurende beweging, herhalende cycli, blootstelling aan trillingen of veelvuldig herpositioneren, hebben het meeste baat bij knikbeschermingswartels. Denk hierbij aan robotica, geautomatiseerde machines, mobiele apparatuur en elk systeem waarin kabels regelmatig bewegen.
Toepassingen met hoge prioriteit

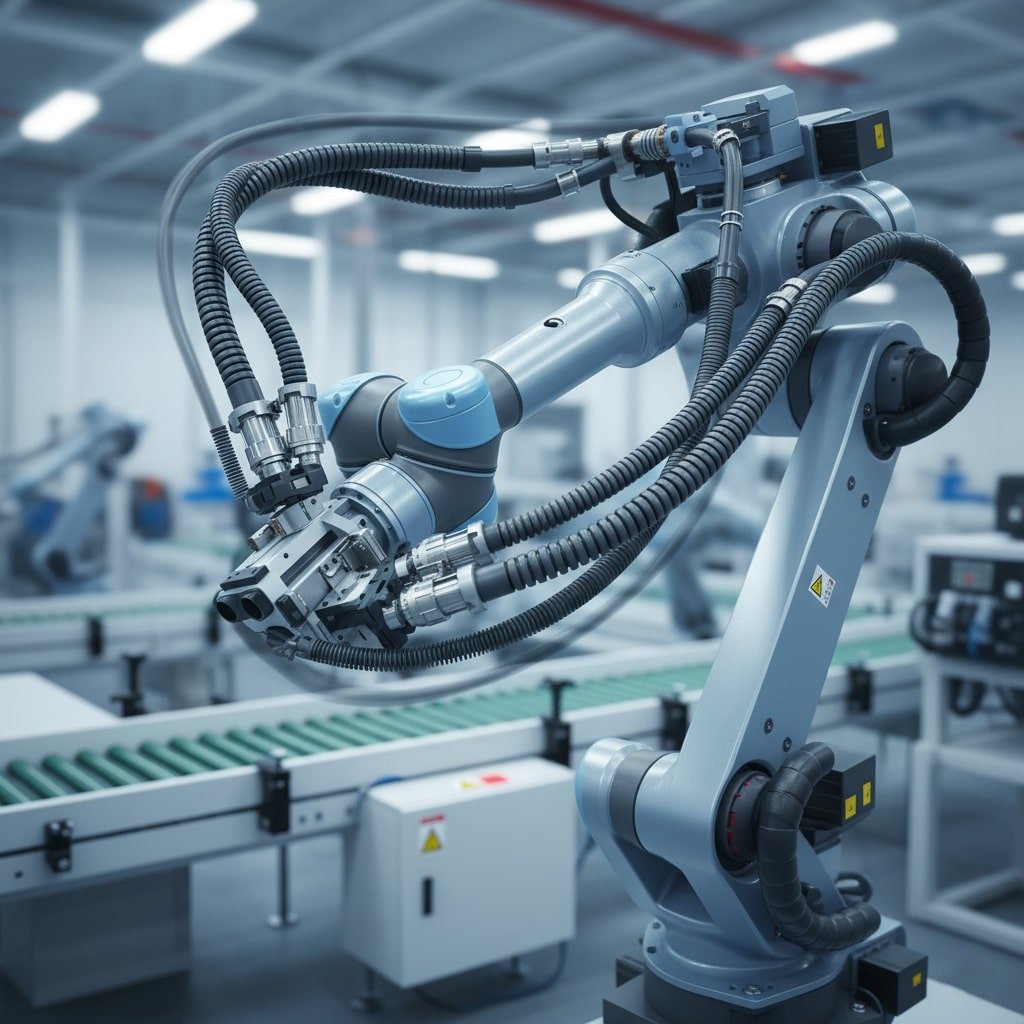

Robotica en automatisering:
- Industriële robots met meerassige bewegingen
- Automatisch geleide voertuigen (AGV's)4
- Pick-and-place-systemen
- Transportsystemen met bewegende onderdelen
Mobiele en draagbare apparatuur:
- Bouwmachines
- Medische apparatuur op mobiele karren
- Draagbare generatoren en gereedschappen
- Mariene toepassingen met golfbewegingen
Continue procesindustrie:
- Aansluitingen op roterende machines
- Oscillerende apparatuur
- Verpakkings- en vulmachines
- Apparatuur voor textielproductie
Toepassingsspecifieke voordelen
Verschillende industrieën ervaren unieke voordelen:
Productie: Minder stilstand door kabelstoringen, verbeterde productie-efficiëntie, lagere onderhoudskosten.
Gezondheidszorg: Betrouwbare verbindingen voor mobiele medische apparatuur, verbeterde patiëntveiligheid, naleving van medische normen.
Vervoer: Trillingsweerstand voor voertuigtoepassingen, bescherming tegen weersinvloeden voor installaties buitenshuis, lange levensduur in zware omstandigheden.
Energie: Betrouwbare verbindingen voor windturbines, zonnevolgsystemen en stroomdistributieapparatuur met bewegende onderdelen.
Kosten-batenanalyse
Hoewel wartels met spiraal- en knikbescherming doorgaans 20-40% meer kosten dan standaard wartels, zijn de totale gebruikskosten vaak aanzienlijk lager dankzij:
- Langere levensduur van de kabel (3-10x langer in dynamische toepassingen)
- Minder onderhoud nodig
- Minder systeemuitval
- Minder voorraad vervangende onderdelen nodig
- Verbeterde betrouwbaarheid van het systeem
Wat zijn de belangrijkste selectiecriteria?
De juiste selectie van spiraal- en bochtbeschermingswartels vereist een zorgvuldige evaluatie van de toepassingsspecifieke vereisten en omgevingsomstandigheden.
Belangrijke selectiecriteria zijn onder andere bewegingstype en -frequentie, omgevingscondities, kabelspecificaties, ruimtebeperkingen en vereiste certificeringen. Elke factor beïnvloedt het optimale ontwerp van de wartel en de materiaalkeuze voor betrouwbare prestaties op lange termijn.
Analyse van bewegingen
Het begrijpen van de specifieke bewegingspatronen is cruciaal:
Bewegingstype:
- Lineaire beweging (glijden, uitschuiven)
- Rotatiebeweging (draaien, kantelen)
- Oscillerende beweging (heen-en-weer)
- Complexe meerassige beweging
Bewegingsparameters:
- Bewegingsbereik (graden of afstand)
- Frequentie van beweging (cycli per minuut/uur)
- Snelheid van beweging (versnelling/vertraging)
- Belastingsomstandigheden tijdens verplaatsing
Milieu-overwegingen
Bedrijfsomstandigheden hebben een grote invloed op materiaal- en ontwerpkeuzes:
| Omgevingsfactor | Invloed op selectie | Aanbevolen oplossingen |
|---|---|---|
| Temperatuurbereik | Materiaaldegradatie, flexibiliteitsveranderingen | Temperatuurbestendige materialen, thermische barrières |
| Chemische blootstelling | Materiaalcompatibiliteit, afdichtingsintegriteit | Chemisch bestendige materialen, verbeterde afdichting |
| UV-blootstelling | Materiaaldegradatie, kleurveranderingen | UV-gestabiliseerde materialen, beschermende coatings |
| Vocht/Water | Corrosie, elektrische problemen | Verbeterde IP-waarden, corrosiebestendige materialen |
Kabelcompatibiliteit
De wartel moet overeenkomen met de kabelspecificaties:
- Bereik kabeldiameter voor een goede afdichting en trekontlasting
- Kabelconstructie (single core, multi-core, gepantserd, afgeschermd)
- Materiaal jasje compatibiliteit met afdichtingselementen voor pakkingbussen
- Vereiste buigradius van het specifieke kabeltype
Certificeringsvereisten
Sectorspecifieke certificeringen kunnen verplicht zijn:
- ATEX/IECEx voor explosieve omgevingen
- UL/CSA voor Noord-Amerikaanse markten
- CE-markering voor Europese naleving
- IP-classificaties voor milieubescherming
- FDA-naleving voor voedingsmiddelen en farmaceutische toepassingen
Bij Bepto onderhouden we uitgebreide certificeringsportfolio's en kunnen we gedetailleerde documentatie leveren om uw nalevingseisen te ondersteunen. Ons kwaliteitsmanagementsysteem garandeert een consistente productie van gecertificeerde producten die voldoen aan de strengste industrienormen.
Conclusie
Spiraal- en knikbeveiligingswartels vormen een belangrijke vooruitgang in kabelbeheertechnologie voor dynamische toepassingen. Door hun beschermingsmechanismen te begrijpen, geschikte toepassingen te identificeren en de juiste selectiecriteria toe te passen, kunnen ingenieurs de betrouwbaarheid van systemen aanzienlijk verbeteren en de onderhoudskosten verlagen. Bij Bepto zetten we ons in om innovatieve warteloplossingen te bieden die voldoen aan de veranderende eisen van moderne industriële toepassingen, ondersteund door onze decennialange expertise en uitgebreide kwaliteitscertificeringen.
Veelgestelde vragen over spiraal- en bochtbeschermingswartels
V: Hoeveel kosten spiraalbochtbeschermingswartels meer dan gewone wartels?
A: Wartels met spiraalbochtbescherming kosten aanvankelijk 20-40% meer dan standaard wartels, maar zorgen voor een 3-10x langere levensduur van de kabel in dynamische toepassingen. De totale gebruikskosten zijn vaak aanzienlijk lager door lagere onderhouds- en vervangingskosten.
V: Wat is de minimale buigradius voor kabels met spiraalvormige wartels?
A: De minimale buigradius is afhankelijk van het kabeltype en het wartelontwerp en varieert meestal van 6-12 keer de kabeldiameter. Onze spiraalwartels zijn ontworpen om veilige buigradii te behouden, zelfs onder dynamische omstandigheden, waardoor schade aan de kabelkern wordt voorkomen.
V: Kunnen spiraalvormige beschermingswartels IP-waarden behouden tijdens beweging?
A: Ja, goed ontworpen spiraalvormige wartels behouden hun IP-waarden tijdens normale bewegingscycli. Ons afdichtingssysteem met meerdere zones zorgt voor bescherming tegen omgevingsinvloeden, zelfs als kabels buigen, waardoor de IP65-IP68-classificaties doorgaans behouden blijven.
V: Hoe bereken ik de verwachte levensduurverbetering?
A: De verbetering van de levensduur varieert per toepassing, maar ligt meestal tussen 300-1000% bij toepassingen met hoge flexibiliteit. Factoren zijn onder andere bewegingsfrequentie, omgevingsomstandigheden en kabeltype. Wij bieden toepassingsspecifieke berekeningen van de levensduur op basis van uw bedrijfsparameters.
V: Zijn er beperkingen voor de afmetingen van spiraalvormige wartels?
A: Spiraalbochtbeveiligingswartels zijn verkrijgbaar in maten van M12 tot M63 en grotere aangepaste maten. Het spiraalontwerp wordt effectiever bij grotere kabels door een betere spanningsverdeling. Neem contact op met ons technisch team voor specifieke afmetingen en oplossingen op maat.
-
