Kas ir ATEX direktīva un kā tā nodrošina drošību sprādzienbīstamā vidē?

Sprādziena skaņa rūpnieciskā objektā ir katra drošības vadītāja ļaunākais murgs. Tādās nozarēs kā naftas un gāzes rūpniecība, ķīmiskā apstrāde un kalnrūpniecība uzliesmojošas gāzes, tvaiki un putekļi rada pastāvīgu risku. Viena maza dzirkstele no prasībām neatbilstoša aprīkojuma var izraisīt katastrofālus sprādzienus, kas izraisa postošus ievainojumus, nāves gadījumus un miljoniem zaudējumu.

ATEX direktīva¹ ir Eiropas Savienības visaptverošs tiesiskais regulējums, kas nosaka stingrus drošības standartus iekārtām un aizsardzības sistēmām, kuras izmanto sprādzienbīstamā vidē. Šī direktīva nodrošina, ka visas elektriskās un mehāniskās iekārtas atbilst stingrām drošības prasībām, pirms tās tiek izvietotas bīstamā vidē, ievērojami samazinot sprādzienbīstamību, izmantojot atbilstošus sertifikācijas un uzstādīšanas protokolus.

Esmu pavadījis vairāk nekā desmit gadus, palīdzot uzņēmumiem risināt ATEX atbilstības problēmas, un esmu bijis tiešs liecinieks tam, kā šo noteikumu pareiza izpratne un īstenošana var būt atšķirība starp drošu darbību un katastrofu. Ļaujiet man dalīties ar to, kas katram drošības speciālistam jāzina par ATEX prasībām un kā efektīvi panākt atbilstību.

Satura rādītājs

• Kas tieši ir ATEX direktīva?
• Kurās nozarēs jāievēro ATEX prasības?
• Kā darbojas ATEX zonu klasifikācija?
• Kādām iekārtām nepieciešama ATEX sertifikācija?
• Kā uzņēmumi var nodrošināt ATEX atbilstību?
• Bieži uzdotie jautājumi par ATEX direktīvu

Kas tieši ir ATEX direktīva?

Izpratne par ATEX sākas ar tās divējādās dabas un visaptverošās darbības jomas apzināšanos.

ATEX sastāv no divām savstarpēji papildinošām Eiropas direktīvām: ATEX 2014/34/ES (Iekārtu direktīva), kas reglamentē iekārtu projektēšanu un ražošanu, un ATEX 1999/92/EK (Darba vietu direktīva), kas attiecas uz darba drošības prasībām. Šīs direktīvas kopā veido pilnīgu tiesisko regulējumu, kas nodrošina gan iekārtu drošību, gan pareizu īstenošanu darba vietā.

Vēsturiskais konteksts

ATEX direktīva tika izstrādāta pēc traģiskiem rūpnieciskiem negadījumiem Eiropā pagājušā gadsimta 80. un 90. gados. Eiropas Savienība atzina, ka nekonsekventi valstu standarti rada drošības nepilnības un tirdzniecības šķēršļus. Nosakot vienotas prasības, ATEX novērsa šīs pretrunas, vienlaikus ievērojami uzlabojot drošības standartus.

ATEX galvenie komponenti

Direktīva attiecas uz trim svarīgākajām jomām:

Prasības attiecībā uz aprīkojumu: Visām iekārtām, kas paredzētas lietošanai sprādzienbīstamā vidē, jāveic stingra testēšana un sertifikācija, ko veic paziņotās struktūras². Tas ietver elektroiekārtas, mehāniskās iekārtas un aizsardzības sistēmas.

Darba vietas novērtējums: Darba devējiem jāveic rūpīgs riska novērtējums, bīstamās zonas jāsadala zonās un jāievieš atbilstoši drošības pasākumi, tostarp pareiza aprīkojuma izvēle, uzstādīšana un apkopes procedūras.

Atbilstības procedūras: Ražotājiem jāievēro īpašas atbilstības novērtēšanas procedūras, jāuztur tehniskā dokumentācija un jāpievieno tehniskā dokumentācija. CE marķējums³ ar ATEX simboliem pirms iekārtu laišanas Eiropas tirgū.

Kurās nozarēs jāievēro ATEX prasības?

ATEX atbilstība attiecas uz daudzām rūpniecības nozarēm, kurās var rasties sprādzienbīstama vide.

ATEX prasībām jāatbilst jebkurai nozarei, kurā atrodas, tiek apstrādātas vai uzglabātas uzliesmojošas vielas, tostarp naftas un gāzes, ķīmiskās apstrādes, farmācijas, pārtikas pārstrādes, kalnrūpniecības un atkritumu apstrādes iekārtām.

Skartās primārās nozares

Naftas un gāzes nozare: Naftas pārstrādes rūpnīcās, jūras platformās un naftas ķīmijas rūpnīcās pastāvīgi saskaras ar ogļūdeņražu tvaikiem. Katrai elektroiekārtas detaļai, sākot no kabeļu uzmavas līdz sadales kārbām, jāatbilst ATEX standartiem.

Ķīmiskā apstrāde: Ražotnēs, kurās tiek izmantoti šķīdinātāji, reaktīvas ķīmiskās vielas un gaistoši savienojumi, ir nepieciešama visaptveroša ATEX atbilstība visām elektroinstalācijām.

Ēdieni un dzērieni: Graudu apstrāde, cukura pārstrāde un spirta ražošana rada uzliesmojošu putekļu un tvaiku risku, kam nepieciešams specializēts ATEX sertificēts aprīkojums.

Īstenošana reālajā dzīvē

Pagājušajā gadā es strādāju kopā ar Hasanu, kas ir uzņēmuma vadītājs lielā ķīmijas rūpnīcā Roterdamā. Viņa uzņēmums paplašināja šķīdinātāju apstrādes līniju, un viņš bija pārņemts ar ATEX prasībām. "Čaks," viņš teica, "mums ir nepieciešami sprādziendroši kabeļu vadi mūsu jaunajai iekārtai, bet es esmu neizpratnē par zonu klasifikāciju un sertificēšanas prasībām."

Mēs veicām visaptverošu vietas novērtējumu, nosakot 1. un 2. zonas zonas zonas, pamatojoties uz gāzes koncentrācijas varbūtību. Kritiskajām apstrādes zonām mēs norādījām mūsu nerūsējošā tērauda sprādziendrošās kabeļu vada caurules ar ATEX sertifikātu, savukārt 2. zonas zonās var izmantot mūsu EMC kabeļu vada caurules ar atbilstošu ATEX marķējumu. Projekts tika pabeigts saskaņā ar grafiku, nodrošinot pilnīgu atbilstību normatīvajiem aktiem.

Kā darbojas ATEX zonu klasifikācija?

Zonu klasifikācija⁴ veido ATEX atbilstības pamatu, nosakot aprīkojuma prasības, pamatojoties uz sprādzienbīstamību.

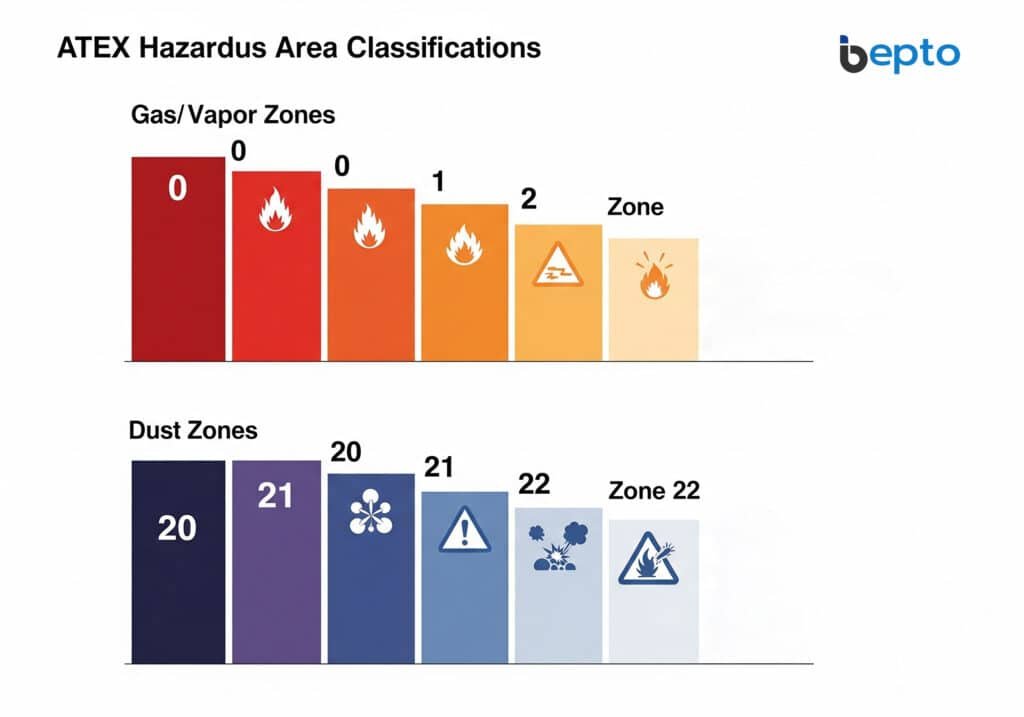

ATEX zonas ir klasificētas no 0 līdz 2 gāzēm/ tvaikiem un no 20 līdz 22 putekļiem, kur zemāki skaitļi norāda uz lielāku sprādzienbīstamību un prasa stingrākus iekārtu aizsardzības līmeņus.

Gāzes un tvaika zonas

Putekļu zonas

Praktiskais zonas novērtējums

Pareizai zonu klasifikācijai nepieciešama detalizēta procesa apstākļu, ventilācijas sistēmu un iespējamo kļūdu scenāriju analīze. Faktori ietver vielas īpašības, izdalīšanās varbūtību, ventilācijas efektivitāti un aizdegšanās avota tuvumu.

Kādām iekārtām nepieciešama ATEX sertifikācija?

ATEX sertifikācijas prasības attiecas uz plašu sprādzienbīstamā vidē izmantojamo iekārtu klāstu.

Visām elektroiekārtām, mehāniskām iekārtām ar iespējamiem aizdegšanās avotiem un aizsardzības sistēmām, kas paredzētas lietošanai sprādzienbīstamā vidē, pirms laišanas Eiropas tirgū jāsaņem ATEX sertifikāts.

Elektroiekārtu kategorijas

Kabeļu vadības sistēmas: Kabeļu vadiem, kabeļu ieejām, sadales kārbām un korpusiem ir nepieciešama ATEX sertifikācija, ja tos izmanto bīstamās zonās. Mūsu sprādziendrošajiem kabeļu ieliktņiem ir izturīga konstrukcija ar sertificētām blīvēšanas sistēmām, kas novērš gāzes iekļūšanu.

Vadība un instrumentācija: Sensoriem, raidītājiem, vadības paneļiem un sakaru iekārtām jāatbilst īpašām aizsardzības koncepcijām, piemēram. Īpatnējais drošums (Ex i)⁵, ugunsdrošs korpuss (Ex d) vai paaugstināta drošība (Ex e).

Apgaismojums un barošana: Gaismas ķermeņiem, motoriem, sildītājiem un enerģijas sadales iekārtām nepieciešama atbilstoša ATEX sertifikācija, kas atbilst to paredzētajam lietojumam attiecīgajā zonā.

Aizsardzības koncepcijas

Dažādas aizsardzības koncepcijas attiecas uz dažādiem aizdegšanās riskiem:

• Ugunsdrošs (Ex d): Korpusi iztur iekšējos sprādzienus, neaizdedzinot ārējo atmosfēru.
• Īpatnējā drošība (Ex i): Shēmas uztur enerģijas līmeni zem aizdegšanās sliekšņa.
• Lielāka drošība (Ex e): Uzlabota konstrukcija novērš aizdegšanās avota veidošanos
• Spiediens (Ex p): Pozitīvais spiediens novērš sprādzienbīstamas atmosfēras iekļūšanu

Sertifikācijas process

ATEX sertifikācija ietver stingras pārbaudes, ko veic paziņotās struktūras, tostarp tipa pārbaudi, kvalitātes nodrošināšanas procedūras un pastāvīgu uzraudzību. Ražotājiem jāuztur visaptveroša tehniskā dokumentācija, kurā dokumentētas projektēšanas, testēšanas un ražošanas kvalitātes sistēmas.

Kā uzņēmumi var nodrošināt ATEX atbilstību?

ATEX atbilstības nodrošināšanai nepieciešama sistemātiska pieeja, kas apvieno pareizu novērtēšanu, aprīkojuma izvēli un pastāvīgu apkopi.

Uzņēmumi nodrošina atbilstību ATEX prasībām, veicot visaptverošu bīstamības novērtējumu, pareizi klasificējot zonas, izvēloties sertificētu aprīkojumu, veicot kvalificētu uzstādīšanu, regulāru apkopi un pastāvīgas personāla apmācības programmas.

Soli pa solim atbilstības process

1. Bīstamības novērtējums un zonu klasifikācija
Veikt rūpīgu riska novērtējumu, identificējot visas potenciāli sprādzienbīstamās vides. Dokumentējiet vielas īpašības, izdalīšanās scenārijus un vides apstākļus. Klasificējiet zonas atbilstošās ATEX zonās, pamatojoties uz sprādziena iespējamību.

2. Aprīkojuma izvēle un iegāde
Izvēlieties iekārtas ar atbilstošu ATEX sertifikātu, kas atbilst zonas prasībām. Pārbaudiet sertifikātus, tehnisko dokumentāciju un marķējuma atbilstību. Pārliecinieties par aprīkojuma piemērotību konkrētiem vides apstākļiem.

3. Uzstādīšana un nodošana ekspluatācijā
Uzstādīšanai izmantojiet kvalificētu personālu, ievērojot ražotāja specifikācijas un ATEX standartus. Ieviest pareizu zemējuma, savienošanas un kabeļu vadības praksi. Pirms ekspluatācijas veiciet rūpīgus nodošanas ekspluatācijā testus.

Klientu veiksmes stāsts

Pagājušajā mēnesī ar mani sazinājās Dāvids, iepirkumu vadītājs no Ziemeļjūras naftas platformas, kurš saskārās ar steidzamām ATEX atbilstības problēmām. "Čaks, mums ir nepieciešami jūras klases sprādziendroši kabeļu vadi urbšanas iekārtu modernizācijai, un laiks ir ļoti svarīgs," viņš paskaidroja.

Izprotot skarbos jūras vides apstākļus, es ieteicu mūsu nerūsējošā tērauda jūras kabeļu vada vārtus ar ATEX 1. zonas sertifikātu un IP68 blīvējumu. Šiem vadiem ir korozijizturīga konstrukcija, kas īpaši izstrādāta lietošanai jūrā. Mēs paātrinājām ražošanu un piegādi, nodrošinot, ka viņa projekts tiek īstenots saskaņā ar grafiku, vienlaikus ievērojot visas ATEX prasības.

Pastāvīga atbilstības pārvaldība

Dokumentācijas pārvaldība: Veikt visaptverošu uzskaiti par aprīkojuma sertifikātiem, uzstādīšanas procedūrām, tehniskās apkopes darbībām un personāla apmācību. Regulāras revīzijas nodrošina nepārtrauktu atbilstību.

Uzturēšanas programmas: Īstenot profilaktiskās apkopes programmas, kas atbilst ATEX iekārtu īpašajām prasībām. Regulāras pārbaudes identificē iespējamās problēmas, pirms tās apdraud drošību.

Apmācība un kompetence: Pārliecinieties, ka viss personāls pārzina ATEX prasības, zonu klasifikāciju un drošas darba prakses. Regulāri atjauninātās apmācības attiecas uz regulatīvajām izmaiņām un jaunām tehnoloģijām.

Secinājums

ATEX direktīva ir viena no visaptverošākajām un efektīvākajām sprādzienbīstamas vides drošības sistēmām pasaulē. Nosakot stingru iekārtu sertifikāciju, pienācīgu darba vietas novērtēšanu un sistemātiskas atbilstības procedūras, ATEX ir ievērojami samazinājusi rūpniecisko sprādzienu riskus visā Eiropā un ārpus tās.

Lai gūtu panākumus ATEX atbilstības nodrošināšanā, ir jāizprot gan tehniskās prasības, gan praktiskās ieviešanas problēmas. No pareizas zonu klasifikācijas līdz sertificēta aprīkojuma izvēlei un nepārtrauktai apkopei - katram aspektam ir jāpievērš uzmanība detaļām un jācenšas sasniegt izcilību drošības jomā.

Kā cilvēks, kurš ir palīdzējis simtiem uzņēmumu orientēties ATEX prasībās, varu droši apgalvot, ka pienācīga atbilstība nav tikai noteikumu ievērošana - tā ir saistīta ar dzīvības aizsardzību, aktīvu saglabāšanu un ilgtspējīgas darbības nodrošināšanu. Ieguldījumi ATEX prasībām atbilstošā aprīkojumā un procedūrās atmaksājas, jo tiek samazināts risks, uzlabota uzticamība un miers.

Bieži uzdotie jautājumi par ATEX direktīvu
