Pagājušajā mēnesī es saņēmu steidzamu zvanu no Marcusa, projekta vadītāja vēja elektrostaciju uzstādīšanas uzņēmumā Dānijā. "Čaks, jau pēc 18 mēnešiem, ko pavadījām piekrastes vidē, mēs novērojam spēcīgu koroziju uz mūsu kabeļu uzmavas. Piegādātājs apgalvoja, ka tie ir piemēroti lietošanai jūrā, taču tie katastrofāli sabojājas. Kas ir noticis nepareizi?"
ASTM1 B117 sāls izsmidzināšanas tests ir zelta standarts, lai novērtētu izturība pret koroziju2 metāla pārklājumus un materiālus, nodrošinot paātrināts3 sāli piesātinātas vides iedarbība, kas simulē gadiem ilgus reālos piekrastes apstākļus tikai dažu dienu vai nedēļu laikā. Šī testa metode ir ļoti svarīga, lai noteiktu, vai jūsu kabeļu uzmavas var izturēt skarbus jūras, rūpnieciskos vai piekrastes apstākļus.
Esmu pieredzējis pārāk daudz dārgi izmaksājošu kļūmju, kas radušās nepietiekami pārbaudītu produktu dēļ, tāpēc esmu sapratis, ka atbilstība ASTM B117 standartam nav obligāta nopietniem lietojumiem - tā ir atšķirība starp uzticamu ilgtermiņa veiktspēju un dārgām priekšlaicīgām kļūmēm, kas var apturēt visu darbību.
Satura rādītājs
- Kas tieši ir ASTM B117 sāls izsmidzināšanas testēšana?
- Kāpēc ASTM B117 testēšana ir būtiska kabeļu vadu izvēlei?
- Kā ASTM B117 testēšana darbojas praksē?
- Ko ASTM B117 testu rezultāti nozīmē jūsu lietojumiem?
- Kā interpretēt un pārbaudīt atbilstību ASTM B117 standartam?
- Biežāk uzdotie jautājumi par ASTM B117 sāls izsmidzināšanas testēšanu
Kas tieši ir ASTM B117 sāls izsmidzināšanas testēšana?
Kad klienti man jautā par izturību pret koroziju, es vienmēr sāku ar paātrinātās testēšanas pamatiem.
ASTM B117 ir Amerikas Testēšanas un materiālu biedrības standarts, kas nosaka procedūru neitrāla sāls izsmidzināšanas (miglas) testēšanai, lai novērtētu metāla pārklājumu un materiālu izturību pret koroziju. Šī testa metode, kas izstrādāta 1939. gadā un pastāvīgi pilnveidota, rada ļoti kontrolētu korozijas vidi, kas paātrina dabisko korozijas procesu.
Sāls smidzināšanas testēšanas zinātniskais pamatojums
Testā tiek radīta agresīva korozīva vide, izmantojot:
- 5% nātrija hlorīda šķīdums (ekvivalents jūras ūdens sāļumam)
- Nepārtraukta sāls miglas iedarbība pie 35°C (95°F)
- Kontrolēts mitrums tuvu 100% relatīvais mitrums
- Precīza pH kontrole 6,5-7,2
- Standartizēts iedarbības ilgums pamatojoties uz pieteikuma prasībām.
Šī kontrolētā vide paātrina korozijas procesus, kas reālos apstākļos parasti ilgst gadiem, un saīsina tos dažu dienu vai nedēļu testēšanas laikā.
Galvenie testēšanas parametri
ASTM B117 nosaka precīzus nosacījumus, kas jāievēro:
| Parametrs | Specifikācija | Tolerance |
|---|---|---|
| Temperatūra | 35°C (95°F) | ±2°C |
| Sāls šķīdums | 5% NaCl | ±0,1% |
| pH līmenis | 6.5-7.2 | ±0.2 |
| Izsmidzināšanas ātrums | 1-2 ml/80 cm² stundā | Izmērīts |
| Gaisa spiediens | 70-175 kPa | Kontrolēts |
Bepto mūsu nerūsējošā tērauda un misiņa kabeļu uzmavas tiek pakļautas stingrai ASTM B117 testēšanai akreditētās laboratorijās. Mēs esam secinājuši, ka šo precīzo nosacījumu ievērošana ir ļoti svarīga - pat nelielas novirzes var būtiski ietekmēt testa rezultātus un to atbilstību reālajai veiktspējai.
Kāpēc ASTM B117 testēšana ir būtiska kabeļu vadu izvēlei?
Ļaujiet man dalīties ar vēl vienu pieredzi, kas parāda, kāpēc šī testēšana ir svarīga. Sāra, elektrotehnikas būvuzņēmēja, kas strādā Ziemeļjūrā uz naftas platformām, šo mācību apguva dārgā veidā.
"Čaks, pagājušajā gadā mēs uz savas platformas uzstādījām 500 kabeļu vāku. Jau pēc 8 mēnešiem gandrīz 30% no tiem gandrīz caur pārklājumu izplūst rūsas. Tikai nomaiņas izmaksas vien ir $50 000, neskaitot dīkstāves un drošības riskus," viņa paskaidroja mūsu ārkārtas konsultācijas laikā.
ASTM B117 testēšana sniedz kvantitatīvi izmērāmus datus par to, cik ilgi kabeļu vadi izturēs koroziju skarbā vidē, palīdzot novērst dārgi izmaksājošus bojājumus un drošības incidentus. Lūk, kāpēc šī testēšana nav obligāta kritiski svarīgām lietojumprogrammām:
Reāla lietojumprogrammu korelācija
Dažādi iedarbības laiki atbilst dažādām reālās vides vidēm:
96 stundu testēšana (standarta)
- Vieglās rūpniecības vide
- Izmantošana iekštelpās ar neregulāru mitrumu
- Vispārējās komerciālās instalācijas
240 stundu testēšana (uzlabota)
- Mērena jūras vide
- Rūpniecības objekti ar ķīmisku vielu iedarbību
- Piekrastes iekārtas 1 km attālumā no jūras ūdens
Vairāk nekā 500 stundu testēšana (smagā ekspluatācijā)
- Tiešā jūras iedarbība
- Jūras platformas un kuģi
- Ķīmiskās pārstrādes iekārtas
- Atsāļošanas iekārtas
Materiālu veiktspējas validācija
ASTM B117 testēšana atklāj būtiskas veiktspējas atšķirības:
Pārklājuma integritāte
- Saķeres izturība korozijas iedarbībā
- Barjeras aizsardzības efektivitāte
- Pārklājuma biezuma atbilstība
Pamatmateriālu kvalitāte
- Substrāta izturība pret koroziju
- Galvaniskais4 saderība
- Sakausējuma sastāva verifikācija
Dizaina ievainojamības
- Joma pret plaisu koroziju
- Vītņu aizsardzības pietiekamība
- Blīvējuma saskarnes izturība
Mūsu Bepto pieredze liecina, ka kabeļu uzmavas, kas iztur pagarinātu ASTM B117 testēšanu (500+ stundas), parasti nodrošina 5-10 reižu ilgāku kalpošanas laiku jūras vidē, salīdzinot ar izstrādājumiem, kas minimāli izturējuši vai nav izturējuši sāls miglas testēšanu.
Kā ASTM B117 testēšana darbojas praksē?
Izpratne par faktisko testēšanas procesu palīdzēs jums saprast, kāpēc pienācīga atbilstība ASTM B117 standartam prasa ievērojamus ieguldījumus un zināšanas.

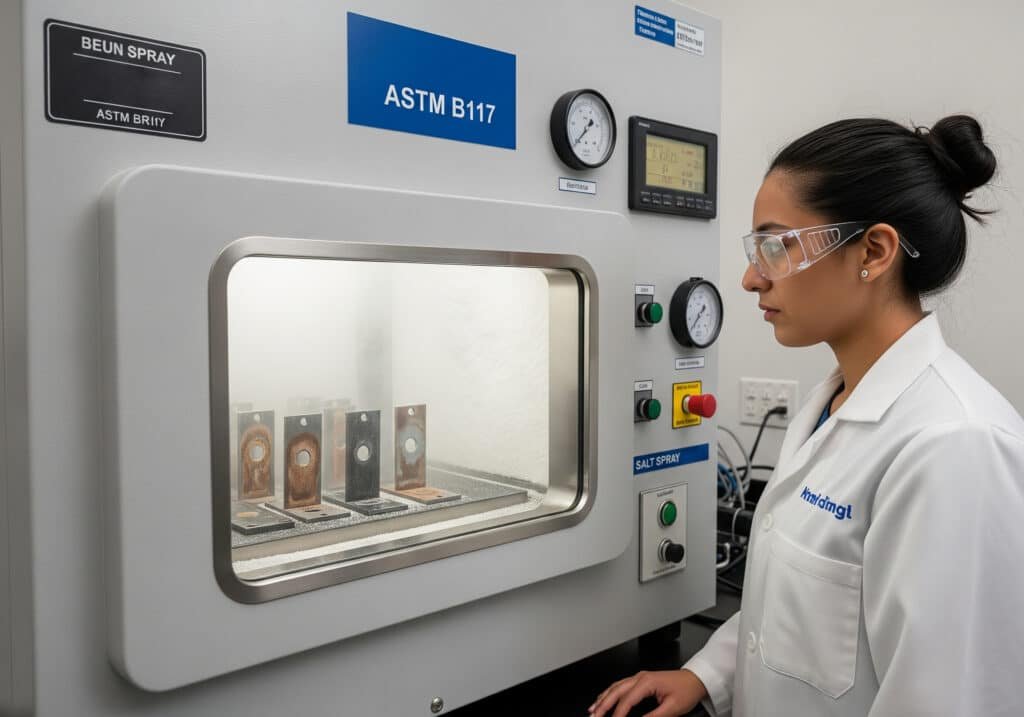

ASTM B117 testēšana ietver testējamo paraugu nepārtrauktu sāls miglas iedarbību specializētās kamerās precīzi kontrolētos apstākļos, periodiski novērtējot korozijas rašanos un progresēšanu. Lai nodrošinātu precīzus un atkārtojamus rezultātus, šim procesam nepieciešams sarežģīts aprīkojums un apmācīti tehniķi.
Testēšanas kameras prasības
Pareizai ASTM B117 testēšanai nepieciešams specializēts aprīkojums:
Kameru būvniecība
- pret koroziju izturīgi materiāli (parasti plastmasa vai stikls).
- Vienmērīgs temperatūras sadalījums
- Atbilstoša ventilācija un kondensāta pārvaldība
- Precīza izsmidzināšanas sprauslu pozicionēšana
Šķīduma sagatavošana
- Destilēta vai dejonizēta ūdens bāze
- Reaģenta kvalitātes nātrija hlorīds
- pH pielāgošana ar sālsskābi vai nātrija hidroksīdu
- Regulāra risinājumu nomaiņa un uzraudzība
Parauga sagatavošana
- Standartizētas tīrīšanas procedūras
- Pareiza montāža un novietojums
- Malu aizsardzība, ja norādīts
- Dokumentācija un identifikācija
Novērtēšanas metodoloģija
ASTM B117 ne tikai mēra laiku līdz pirmajai korozijai - tas sniedz visaptverošus veiktspējas datus:
Vizuālais novērtējums
- Sarkanās rūsas izskats un pārklājuma procentuālais īpatsvars
- Baltie korozijas produkti (pārklājumi uz cinka bāzes)
- Pārklājuma pūslīšu veidošanās vai noslāņošanās
- Bāzes materiāla iedarbība
Kvantitatīvie mērījumi
- Korozijas slīdēšana no skribēm vai defektiem
- Pārklājuma saķeres noturība
- Krāsu maiņas novērtēšana
- Virsmas raupjuma izmaiņas
Bepto veicam ASTM B117 testēšanu katrai jaunai kabeļu vadu konstrukcijai un pārklājuma sistēmai. Mūsu nerūsējošā tērauda 316L kabeļu vadu blīves konsekventi pārsniedz 1000 stundas bez sarkanās rūsas, bet mūsu uzlabotās niķelētās misiņa blīves sasniedz vairāk nekā 500 stundas - veiktspējas līmeņi, kas nozīmē desmitgadēm ilgu uzticamu ekspluatāciju lielākajā daļā lietojumu.
Ko ASTM B117 testu rezultāti nozīmē jūsu lietojumiem?
Lai interpretētu sāls smidzināšanas testa rezultātus, ir jāizprot gan skaitļi, gan to praktiskā ietekme uz konkrēto darba vidi.
ASTM B117 testa ilgums pirms korozijas sākuma nodrošina relatīvu izturību pret koroziju, taču reālā veiktspēja ir atkarīga no faktiskajiem vides apstākļiem, tehniskās apkopes prakses un specifiskiem pielietojuma faktoriem. Lūk, kā testēšanas rezultātus pārvērst praktiskos lēmumos:
Veiktspējas korelācijas pamatnostādnes
Testa ilgums salīdzinājumā ar reālās vides prognozēm
| ASTM B117 stundas | Tipisks kalpošanas laiks | Piemēroti lietojumi |
|---|---|---|
| 96-240 stundas | 2-5 gadi | Iekštelpās, vieglā rūpniecība |
| 240-500 stundas | 5-10 gadi | Mēreni jūras, piekrastes |
| 500-1000 stundas | 10-20 gadi | Tiešā jūras iedarbība |
| 1000+ stundas | 20+ gadi | Smagas jūras, piekrastes |
Svarīga piezīme: Šīs sakarības ir aptuvenas un var ievērojami atšķirties atkarībā no faktiskajiem vides apstākļiem, tehniskās apkopes un uzstādīšanas kvalitātes.
Vides faktoru apsvērumi
Reālā veiktspēja ir atkarīga ne tikai no izturības pret sāls izsmidzināšanu, bet arī no vairākiem citiem faktoriem:
Temperatūras cikliskums
- Siltuma izplešanās/saspiešanās spriegums
- Pārklājuma elastības prasības
- Blīvējuma materiāla saderība
UV starojuma iedarbība
- Polimēru degradācijas paātrināšana
- Pārklājuma krāsas stabilitāte
- Virsmas sagatavošanas nozīme
Ķīmiskā savietojamība
- Rūpniecisko šķīdinātāju iedarbība
- Tīrīšanas līdzekļa iedarbība
- Procesa ķīmiskā mijiedarbība
Mehāniskā spriedze
- Vibrācijas un triecienu slodze
- Uzstādīšanas griezes momenta ietekme
- Kabeļu kustības izvietošana
Nesenais projekts ar Hassan naftas ķīmijas rūpnīcu Kuveitā lieliski ilustrē šo sarežģītību. Neskatoties uz to, ka tika izmantoti kabeļu ieliktņi ar teicamām ASTM B117 prasībām (vairāk nekā 750 stundas), mēs piedzīvojām priekšlaicīgas atteices augstas temperatūras cikliskuma un ķīmisko vielu iedarbības dēļ, kas sākotnējā atlasē netika pienācīgi ņemtas vērā.
Kā interpretēt un pārbaudīt atbilstību ASTM B117 standartam?
Tieši šeit daudzas iepirkuma komandas pieļauj būtiskas kļūdas - pieņem neatbilstošu dokumentāciju vai nepareizi izprot testu rezultātus.
Lai veiktu pareizu ASTM B117 verifikāciju, ir jāizpēta detalizēti akreditētu laboratoriju testēšanas ziņojumi, jāizprot testēšanas nosacījumi un vērtēšanas kritēriji, kā arī jāapstiprina, ka testētie paraugi atbilst jūsu faktiskajām produkta specifikācijām. Šeit ir jūsu visaptverošs verifikācijas ceļvedis:
Būtiskākie dokumentācijas elementi
Pilnīga testa ziņojuma prasības
- Laboratorijas akreditācijas akreditācijas apliecības (ISO/IEC 170255)
- Detalizēts testa parauga apraksts un sagatavošana
- Precīzi testa apstākļi un ilgums
- Rezultātu foto dokumentācija
- Kvantitatīvie novērtējuma dati
- Pilnvarotie paraksti un datumi
Paraugu izsekojamība
- Produkta identifikācija un partijas numurs
- Ražošanas datums un partijas informācija
- Pārklājuma specifikācijas un biezums
- Materiālu sertifikācija un analīze
Testa nosacījumu verifikācija
- Temperatūras un mitruma žurnāli
- Šķīduma koncentrācijas ieraksti
- pH monitoringa dati
- Kameras kalibrēšanas sertifikāti
Sarkanie karodziņi ASTM B117 prasībās
Uzmanieties uz šīm brīdinājuma pazīmēm, kas liecina par neatbilstošu vai krāpniecisku testēšanu:
Dokumentācijas jautājumi
- Vispārīgi sertifikāti bez konkrētas informācijas par produktu
- Trūkst laboratorijas kontaktinformācijas
- Neskaidri testa nosacījumu apraksti
- Aizdomīgi perfekti rezultāti (bez variācijām)
Tehniskās neatbilstības
- Prasības, kas pārsniedz materiālu iespējas
- Neatbilstošas pārklājuma specifikācijas
- Trūkst novērtējuma fotogrāfiju
- Nereāli izpildījuma apgalvojumi
Komerciālie sarkanie karodziņi
- Cenas ievērojami zemākas par tirgus likmēm
- Nevēlēšanās sniegt detalizētus ziņojumus
- Vispārīgi produktu apraksti
- Trūkst izsekojamības informācijas
Bepto nodrošina pilnu ASTM B117 dokumentācijas paketi, ieskaitot laboratorijas ziņojumu oriģinālus, paraugu fotogrāfijas un tiešo laboratorijas kontaktinformāciju verifikācijai. Mēs aicinām klientus neatkarīgi pārbaudīt mūsu testu rezultātus - pārredzamība veicina uzticību un ilgtermiņa partnerattiecības.
Praktiski verifikācijas soļi
Sazinieties ar testēšanas laboratoriju
- Pārbaudiet ziņojuma autentiskumu
- Apstipriniet testa parauga informāciju
- Izmantoto testēšanas procedūru pārskatīšana
Savstarpēja atsauce Produkta specifikācijas
- Testēto paraugu atbilstība jūsu pirkuma specifikācijām
- Pārbaudīt pārklājuma veidus un biezumu
- Apstiprināt materiālu šķiras un apstrādes veidus
Liecinieku testēšanas pieprasījums
- Organizēt testēšanas procedūru novērošanu
- Pārbaudiet kameras apstākļus un kalibrēšanu
- Dokumentēt paraugu sagatavošanas metodes
Secinājums
ASTM B117 sāls izsmidzināšanas testēšana nav tikai vēl viena sertifikācijas izvēles rūtiņa - tas ir jūsu galvenais instruments, lai prognozētu korozijas veiktspēju ilgtermiņā un izvairītos no dārgiem bojājumiem skarbās vidēs. Neatkarīgi no tā, vai Marcus nodarbojas ar piekrastes vēja ģeneratoru parkiem vai Sāra pārvalda jūras platformas, izpratne par atbilstību ASTM B117 standartam un tās verifikācija aizsargā jūsu darbību un ieguldījumus.
Sakarība starp sāls smidzināšanas veiktspēju un reālo izturību ir pierādīta gadu desmitiem ilgā darba pieredzē. Bepto ir izveidojis savu reputāciju, piedāvājot kabeļu uzmavas ar pārbaudītām ASTM B117 prasībām, kas nodrošina uzticamu kalpošanas laiku visgrūtākajās vidēs.
Neļaujiet, lai korozijas bojājumi apdraud jūsu darbību. Pieprasiet atbilstošu ASTM B117 testēšanas dokumentāciju un izvēlieties piegādātājus, kas iegulda līdzekļus visaptverošā izturības pret koroziju validācijā. Nākotnē jūs pateiksiet paldies, kad jūsu instalācijas turpinās darboties gadiem ilgi pēc tam, kad zemākas kvalitātes izstrādājumi būs izgājuši bojā 😉.
Biežāk uzdotie jautājumi par ASTM B117 sāls izsmidzināšanas testēšanu
J: Cik ilgi kabeļu vadiem jāiztur ASTM B117 sāls izsmidzināšanas testos?
A: Kabeļu vadu ASTM B117 veiktspēja atšķiras atkarībā no materiāla un pārklājuma - nerūsējošā tērauda 316L veiktspēja parasti pārsniedz 1000 stundas, niķelēta misiņa veiktspēja sasniedz 240-500 stundas, bet standarta cinkota tērauda veiktspēja ir 96-240 stundas. Nepieciešamais ilgums ir atkarīgs no konkrētās lietošanas vides un paredzamā kalpošanas laika.
J: Vai ASTM B117 testēšana ir tas pats, kas reāla jūras iedarbība?
A: Nē, ASTM B117 standarts nodrošina paātrinātu korozijas testēšanu kontrolētos laboratorijas apstākļos, kas korelē ar reālo jūras vides iedarbību, bet precīzi neatspoguļo to. Faktiskā veiktspēja ir atkarīga no temperatūras cikliskuma, UV starojuma, mehāniskās spriedzes un tehniskās apkopes prakses, kas nav atspoguļota tikai sāls miglas testos.
J: Vai kabeļu vadi var izturēt ASTM B117 testēšanu, bet tomēr neizturēt testus?
A: Jā, kabeļu uzmavas var izturēt sāls smidzināšanas testus, bet neizturēt citu faktoru, piemēram, nepareizas uzstādīšanas, mehānisku bojājumu, ķīmiskas nesaderības vai ekstrēmas temperatūras maiņas, dēļ. ASTM B117 testē tikai izturību pret koroziju, nevis vispārējo izturību visos ekspluatācijas apstākļos.
J: Cik maksā ASTM B117 testēšana kabeļu vadu ražotājiem?
A: ASTM B117 testēšana parasti maksā $500-2000 par testa sēriju atkarībā no paraugu daudzuma, testa ilguma un laboratorijas atrašanās vietas. Ilgāka testēšana (vairāk nekā 500 stundas) un detalizēts novērtējums palielina izmaksas, tāpēc daudzi zemo cenu piegādātāji izlaiž visaptverošu validāciju sāls izsmidzināšanā.
J: Kāda ir atšķirība starp ASTM B117 un citiem sāls smidzināšanas standartiem?
A: ASTM B117 izmanto neitrālu sāls izsmidzināšanu (5% NaCl), savukārt citos standartos, piemēram, ASTM B368, izmanto vara paātrinātu testēšanu, bet ISO 9227 ietver papildu testu variācijas. ASTM B117 joprojām ir visplašāk atzītais standarts kabeļu vada un elektrisko komponentu vispārējai izturības pret koroziju novērtēšanai.
-
