Kabeļu vadu blīvējuma ieliktņu pārraušanas izturības salīdzinājums

Kabeļu vadu atteices ik gadu rūpniecībai izmaksā miljoniem miljonus, un vairāk nekā 60% atteices ir saistītas ar blīvējuma ieliktņu degradāciju un plīsumiem mehāniskās slodzes ietekmē. Daudzi inženieri izvēlas blīvējuma ieliktņus, pamatojoties tikai uz materiāla tipu, neņemot vērā kritiskās plīšanas izturības īpašības, kas noved pie priekšlaicīgām atteikšanām, ūdens iekļūšanas un dārgiem iekārtu bojājumiem.

Pārraušanas izturība¹ salīdzinot kabeļu vadu blīvējuma ieliktņus, atklājas, ka EPDM gumijas ieliktņi parasti sasniedz 15-25 N/mm plīšanas izturību, silikona ieliktņi - 8-15 N/mm, bet progresīvie TPE savienojumi var pārsniegt 30 N/mm, tāpēc materiāla izvēle ir ļoti svarīga lietojumiem, kas saistīti ar kabeļu kustību, vibrāciju vai mehānisko slodzi. Izpratne par šīm atšķirībām ļauj pareizi izvēlēties ieliktni, lai nodrošinātu uzticamu ilgtermiņa blīvēšanas veiktspēju.

Pagājušajā mēnesī Teksasas vēja ģeneratoru parka tehniskās apkopes inženiere Dženifera Martinesa (Jennifer Martinez) sazinājās ar mums pēc tam, kad atkārtoti tika konstatēti turbīnu gondolu kabeļu gūliju bojājumi. Standarta silikona blīvējuma ieliktņi 6 mēnešu laikā saplīsa pastāvīgās kabeļu kustības un vēja radīto vibrāciju dēļ. Pēc pārejas uz mūsu augstas plīšanas izturības TPE ieliktņiem 18 mēnešu laikā viņi nav piedzīvojuši nevienu kļūmi! 😊.

Satura rādītājs

• Kādi faktori ietekmē kabeļu vadu blīvējuma ieliktņa izturību pret plīsumiem?
• Kā dažādi materiāli var salīdzināt plīšanas izturības rādītājus?
• Kuriem lietojumiem ir nepieciešami augstas plīšanas izturības blīvējuma ieliktņi?
• Kā pārbaudīt un izmērīt blīvējuma ieliktņa plīšanas izturību?
• Kāda ir labākā prakse augstas veiktspējas blīvējuma ieliktņu izvēlē?
• Bieži uzdotie jautājumi par kabeļu vadu blīvējuma ieliktņa izturību pret plīsumiem

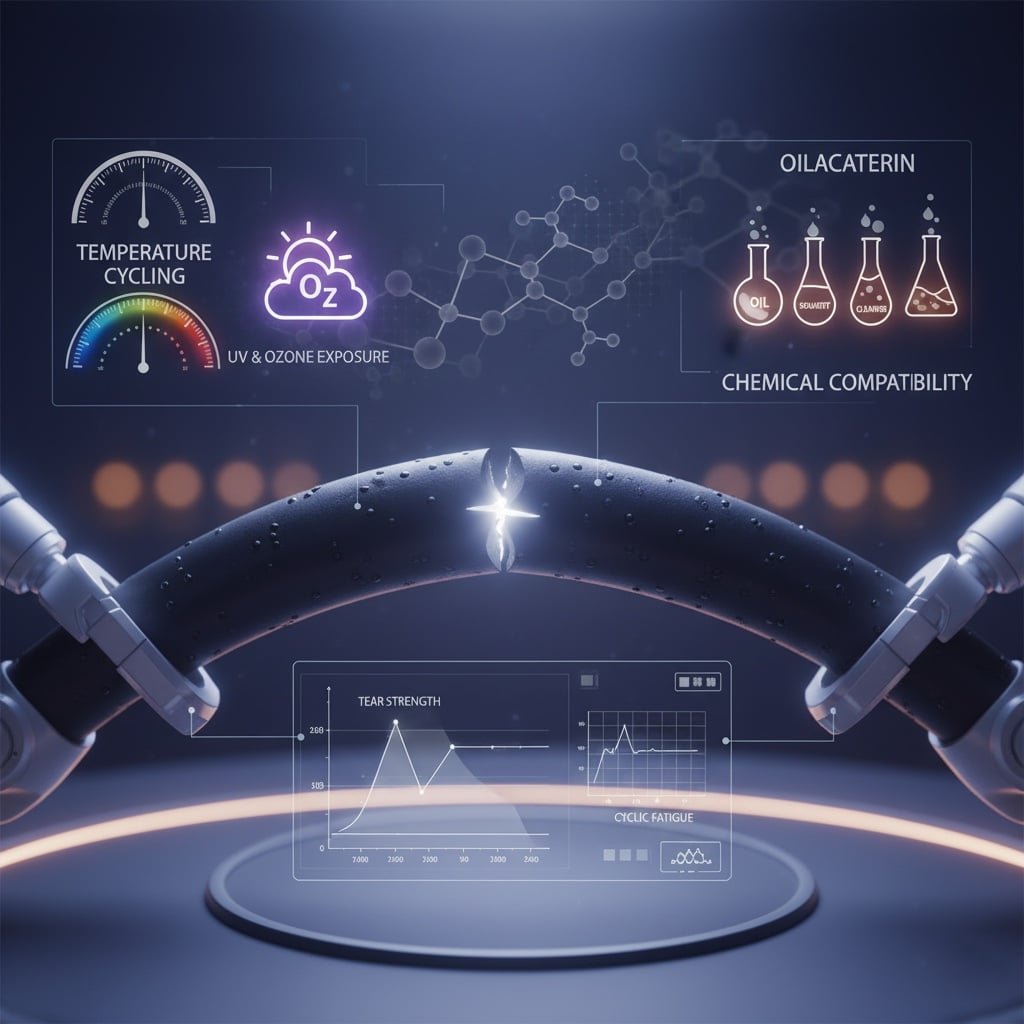

Kādi faktori ietekmē kabeļu vadu blīvējuma ieliktņa izturību pret plīsumiem?

Izpratne par galvenajiem faktoriem, kas ietekmē blīvējuma ieliktņa plīsuma izturību, ir būtiska, lai izvēlētos pareizos materiālus un prognozētu ilgtermiņa veiktspēju sarežģītos lietojumos.

Galvenie faktori, kas ietekmē kabeļu blīvslēgu blīvējuma ieliktņu izturību, ir materiāla sastāvs un polimēra veids, ražošanas process un... šķērssaišu savienošana² blīvums, darba temperatūras diapazons, ķīmisko vielu iedarbība, mehāniskās slodzes modeļi un UV starojuma un ozona iedarbības radītā novecošanās ietekme. Šie faktori mijiedarbojas, lai noteiktu gan sākotnējo plīšanas izturību, gan ilgtermiņa izturību ekspluatācijas apstākļos.

Materiāla sastāvs un polimēru struktūra

Polimēra ķēdes garums: Garākas polimēru ķēdes ar lielāku molekulmasu parasti nodrošina labāku plīšanas izturību. Salīdzinājumā ar termoplastiskajiem materiāliem, šķērssaitētie elastomēri ir izturīgāki pret plaisu izplatīšanos.

Pastiprinošās piedevas: Oglekļa sodrēju, silīcija dioksīda un aramīda šķiedru stiegrojums var palielināt plīšanas izturību par 200-400%. Šīs piedevas rada fiziskus šķēršļus, kas novērš plaisu izplatīšanos un vienmērīgāk sadala spriegumu.

Plastifikatora saturs: Lai gan plastifikatori uzlabo elastību, pārmērīgi lieli to daudzumi samazina plīšanas izturību. Optimāli formulējumi līdzsvaro elastību un mehānisko integritāti konkrētiem lietojumiem.

Ražošanas procesa ietekme

Vulkanizācijas parametri: Pareiza sacietēšanas temperatūra, laiks un spiediens nodrošina optimālu šķērssaišu blīvumu. Nepietiekami sacietējušiem materiāliem ir zema plīšanas izturība, savukārt pārmērīga sacietēšana rada trauslumu.

Veidošanas apstākļi: Iesmidzināšanas formēšanas parametri ietekmē molekulāro orientāciju un iekšējo spriegumu modeļus. Pareiza vārtu konstrukcija un dzesēšanas ātrums samazina vājās vietas, kas izraisa plīsumus.

Kvalitātes kontrole: Konsekventa sajaukšana, temperatūras kontrole un piesārņojuma novēršana ražošanas laikā nodrošina viendabīgas plīšanas izturības īpašības visās ražošanas partijās.

Vides stresa faktori

Temperatūras cikliskums: Atkārtota termiskā izplešanās un saraušanās rada iekšējos spriegumus, kas laika gaitā samazina plīšanas izturību. Materiāli ar zemu stiklošanās temperatūru saglabā elastību zemā temperatūrā.

UV un ozona iedarbība: Āra apstākļos lietojamo materiālu degradē UV starojums un ozona iedarbība, kas sarauj polimēru ķēdes un samazina plīšanas izturību. Stabilizatori un antioksidanti palīdz saglabāt īpašības.

Ķīmiskā savietojamība: Eļļu, šķīdinātāju un tīrīšanas ķimikāliju iedarbība var izraisīt uzbriešanu, mīkstināšanos vai sacietēšanu, kas ietekmē izturību pret plīsumiem. Izvēloties materiālu, jāņem vērā konkrētās ķīmiskās vides.

Mehāniskās iekraušanas modeļi

Statiskā un dinamiskā slodze: Pastāvīgs spriegojums rada atšķirīgus bojājumu veidus salīdzinājumā ar ciklisko slodzi. Dinamiskiem lietojumiem ir nepieciešami materiāli ar izcilu izturību pret nogurumu.

Stresa koncentrācija: Asas malas, iegriezumi vai ražošanas defekti rada sprieguma koncentrācijas punktus, kuros sākas plīsumi. Dizaina optimizācija samazina šo kritisko zonu skaitu.

Daudzasu spriegums: Reālajā dzīvē bieži vien tiek izmantoti sarežģīti sprieguma modeļi, kuros apvienoti stiepes, saspiešanas un bīdes spēki, kas ietekmē plīsumu izplatīšanos.

Bepto mēs veicam vispusīgu materiālu testēšanu dažādos vides apstākļos, lai saprastu, kā šie faktori ietekmē mūsu blīvējuma ieliktņu veiktspēju, tādējādi nodrošinot uzticamu izvēli klientu vajadzībām.

Kā dažādi materiāli var salīdzināt plīšanas izturības rādītājus?

Materiāla izvēle būtiski ietekmē blīvējuma ieliktņa plīsuma izturību, jo dažādi elastomēru un termoplastiskie savienojumi dažādos ekspluatācijas apstākļos uzrāda atšķirīgas veiktspējas īpašības.

EPDM gumija³ nodrošina izcilu pārraušanas izturību (15-25 N/mm) ar izcilu izturību pret laikapstākļiem, silikons nodrošina vidēju izturību (8-15 N/mm) ar spēju izturēt ekstremālas temperatūras, NBR nodrošina labu izturību (12-20 N/mm) ar izturību pret eļļām, savukārt progresīvie TPE savienojumi nodrošina izcilu veiktspēju (25-35 N/mm), apvienojot augstu izturību ar apstrādes priekšrocībām. Katrs materiāls piedāvā unikālas priekšrocības konkrētiem lietojumiem.

EPDM gumijas veiktspēja

Pārraušanas izturības raksturlielumi: EPDM (etilēnpropilēna propilēndiēnmonomērs) gumijas plīšanas izturība parasti sasniedz 15-25 N/mm atkarībā no sastāva un stiegrojuma. Piesātinātā polimēra mugurkauls nodrošina izcilu izturību pret plaisu izplatīšanos.

Temperatūras veiktspēja: Saglabā plīšanas izturību no -40°C līdz +150°C, tāpēc ir ideāli piemērots izmantošanai ārpus telpām ar ekstremālām temperatūras svārstībām. Elastība zemā temperatūrā novērš trauslu bojājumu.

Izturība pret vidi: Izcila izturība pret ozonu, UV starojumu un laikapstākļiem saglabā izturību pret plīsumiem gadu desmitiem, kamēr tas tiek izmantots ārā. Ķīmiskā izturība pret polāriem šķīdinātājiem un skābēm saglabā mehāniskās īpašības.

Silikona elastomēra īpašības

Mehāniskās īpašības: Silikona elastomēriem piemīt vidēja plīšanas izturība (8-15 N/mm), bet tie ir īpaši noturīgi pret temperatūru. Si-O mugurkauls nodrošina unikālu elastību ekstrēmos temperatūras diapazonos.

Temperatūras ekstrēmumi: Saglabā elastību no -60°C līdz +200°C, lai gan paaugstinātā temperatūrā plīšanas izturība samazinās. Lieliska izturība pret termisko cikliskumu novērš noguruma bojājumus.

Ķīmiskā inertums: Izcila ķīmiskā izturība pret lielāko daļu rūpniecisko ķimikāliju nodrošina nemainīgu plīšanas izturību agresīvā vidē. Pieejami pārtikas kvalitātes preparāti sanitārajiem lietojumiem.

NBR (nitrila) gumijas analīze

Izturības pret eļļu priekšrocība: NBR nodrošina 12-20 N/mm plīšanas izturību un izcilu eļļas un degvielas izturību. Akrilnitrila saturs nosaka gan izturību pret eļļām, gan izturību pret plīsumiem.

Temperatūras ierobežojumi: Efektīvs no -30°C līdz +120°C temperatūrā, un plīšanas izturība samazinās ekstremālās temperatūrās. Nepieciešami stabilizatori, lai nodrošinātu ilgstošu izturību pret karstuma novecošanu.

Izmaksu un snieguma līdzsvars: Piedāvā labu plīšanas izturību par mērenu cenu, tāpēc ir populārs rūpnieciskiem lietojumiem, kur nepieciešama izturība pret eļļu, bet nav kritiski svarīga ekstrēma veiktspēja.

Uzlabotie TPE savienojumi

Lieliska veiktspēja: Termoplastiskie elastomēri var sasniegt 25-35 N/mm plīšanas izturību, izmantojot modernu polimēru arhitektūru un armēšanas sistēmas. Apvieno elastomēra īpašības ar termoplastisko apstrādi.

Apstrādes priekšrocības: Iesmidzināma formēšana ar lielisku izmēru kontroli un minimālu atkritumu daudzumu. Pārstrādājami materiāli atbalsta ilgtspējības iniciatīvas, vienlaikus saglabājot veiktspēju.

Pielāgošanas iespējas: Formulējumus var pielāgot konkrētiem lietojumiem, optimizējot plīšanas izturību, ķīmisko noturību un temperatūras rādītājus precīzām prasībām.

Materiālu salīdzināšanas tabula

Materiāls	Pārraušanas izturība (N/mm)	Temperatūras diapazons (°C)	Ķīmiskā izturība	Izmaksu indekss	Labākie lietojumprogrammas
EPDM	15-25	-40 līdz +150	Lielisks	3	Āra, laikapstākļiem pakļauts
Silikona	8-15	-60 līdz +200	Lielisks	4	Augsta temperatūra
NBR	12-20	-30 līdz +120	Labi (Eļļas)	2	Naftas/degvielas vide
TPE	25-35	-40 līdz +130	Ļoti labi	3	Augsta veiktspēja
Dabiskais kaučuks	20-30	-20 līdz +80	Slikts	1	Zemas izmaksas, iekštelpās

Reālās darbības piemērs

Klausam Vēberam, ķīmiskās rūpnīcas inženierijas vadītājam Vācijā, bija nepieciešami blīvējošie ieliktņi kabeļu vākiem rotējošās iekārtās, kas pakļautas hidraulisko eļļu un temperatūras cikliskuma iedarbībai. Standarta NBR ieliktņi nedarbojās, jo nebija pietiekami izturīgi pret plīsumiem dinamiskās slodzes apstākļos. Mēs ieteicām mūsu pastiprināto TPE maisījumu ar 30 N/mm plīšanas izturību, kas nodrošina 5 reizes ilgāku kalpošanas laiku un 60% mazākas apkopes izmaksas.

Kuriem lietojumiem ir nepieciešami augstas plīšanas izturības blīvējuma ieliktņi?

Nosakot lietojumus, kuriem nepieciešama izcila pārraušanas izturība, inženieriem ir vieglāk izvēlēties piemērotus blīvējuma ieliktņus un novērst dārgi izmaksājošas kritisko sistēmu kļūmes.

Lietojumprogrammās, kurās nepieciešami augstas plīšanas izturības blīvējuma ieliktņi, ietilpst rotējošas iekārtas ar kabeļu kustību, āra iekārtas, kas pakļautas vēja slodzei, pārvietojamas iekārtas, kas pakļautas vibrācijai un triecieniem, jūras vide ar viļņu iedarbību un rūpnieciskie procesi, kas saistīti ar termisko cikliskumu vai ķīmisko iedarbību. Šie sarežģītie apstākļi rada mehāniskus spriegumus, kas var izraisīt standarta ieliktņu priekšlaicīgu sabojāšanos.

Rotējošas un pārvietojamas iekārtas

Vēja turbīnas: Nacelles kabeļu vada vadi piedzīvo pastāvīgu kabeļu kustību rotora rotācijas un vēja radīto vibrāciju dēļ. Lai novērstu ieliktņa bojājumus noguruma slodzes dēļ, prasības attiecībā uz izturību pret plīsumiem parasti pārsniedz 20 N/mm.

Rūpnieciskās iekārtas: Rotējošas iekārtas, konveijeru sistēmas un robotizēti lietojumi rada ciklisku slodzi kabeļu uzmavām. Augstas plīšanas izturības ieliktņi novērš progresīvu plaisu augšanu atkārtotu sprieguma ciklu laikā.

Mobilais aprīkojums: Celtniecības mašīnas, kalnrūpniecības iekārtas un lauksaimniecības transportlīdzekļi pakļauj kabeļu uzmavas trieciena slodzei, vibrācijai un kabeļu locīšanai, kas prasa izcilu izturību pret plīsumiem.

Skarbi vides apstākļi

Jūras lietojumprogrammas: Viļņu iedarbība, sāls smidzināšana un temperatūras maiņa rada sarežģītus apstākļus blīvējuma ieliktņiem. Lai nodrošinātu drošu darbību, jūras platformās un kuģu iekārtās ir nepieciešama izturība pret plīsumiem virs 18 N/mm.

āra instalācijas: Saules enerģijas fermas, telekomunikāciju torņi un āra apgaismojuma sistēmas saskaras ar UV starojuma iedarbību, ekstremālām temperatūrām un vēja slodzi, kas var izraisīt ieliktņu degradāciju un plīsumus.

Ķīmiskā apstrāde: Augiem, kas strādā ar agresīvām ķimikālijām, ir nepieciešami ieliktņi, kas saglabā izturību pret plīsumiem, neskatoties uz ķīmisko vielu iedarbību. Ķimikāliju iedarbības izraisīta pietūkums vai sacietēšana var ievērojami samazināt izturību pret plīsumiem.

Augstas vibrācijas vide

Transporta sistēmas: Dzelzceļa aprīkojums, automobiļu iekārtas un kosmiskās aviācijas sistēmas rada augstfrekvences vibrācijas, kas var izraisīt standarta blīvējuma ieliktņu noguruma bojājumus.

Elektroenerģijas ražošana: Ģeneratoragregāti, kompresoru stacijas un sūknēšanas sistēmas rada vibrācijas, kas rada spriedzi kabeļu glandu blīvējumiem. Augsta pārraušanas izturība novērš plaisu rašanos un izplatīšanos.

Ražošanas iekārtas: Ātrgaitas mašīnas, štancēšanas preses un automatizētās ražošanas līnijas rada vibrācijas, kas prasa izcilu blīvējuma ieliktņu veiktspēju.

Kritiskās drošības lietojumprogrammas

Bīstamo zonu instalācijas: Sprādziendrošās kabeļu uzmavas ķīmiskajās rūpnīcās, naftas pārstrādes rūpnīcās un gāzes pārstrādes iekārtās nevar pieļaut blīvējuma kļūmes, kas varētu apdraudēt drošības sertifikātus.

Avārijas sistēmas: Ugunsdzēsības, avārijas apgaismojuma un drošības izslēgšanas sistēmām ir nepieciešama īpaši uzticama blīvēšana, kas saglabā integritāti jebkuros apstākļos.

Medicīniskais aprīkojums: Slimnīcu iekārtās, farmācijas ražošanā un medicīnas ierīču lietojumos ir nepieciešama konsekventa blīvēšanas veiktspēja, lai novērstu piesārņojumu vai sistēmas darbības traucējumus.

Prasības, kas attiecas uz konkrētu lietojumprogrammu

Pieteikumu kategorija	Minimālā plīšanas izturība	Galvenie stresa faktori	Ieteicamie materiāli
Vēja enerģija	20-25 N/mm	Kabeļu kustība, laikapstākļi	EPDM, TPE
Jūras/krasta	18-22 N/mm	Sāļais ūdens, viļņi	EPDM, fluorelastomērs
Ķīmiskā apstrāde	15-20 N/mm	Ķīmisko vielu iedarbība	FFKM, EPDM
Mobilais aprīkojums	22-28 N/mm	Trieciens, vibrācija	TPE, NBR
Augsta temperatūra	12-18 N/mm	Termiskā cikliskums	Silikons, EPDM

Prasīgu lietojumprogrammu atlases kritēriji

Slodzes analīze: Aprēķiniet sagaidāmo sprieguma līmeni, ko rada kabeļu kustība, vibrācija un vides faktori. Ietveriet drošības koeficientus neparedzētiem slodzes apstākļiem.

Vides novērtējums: Novērtēt temperatūras diapazonus, ķīmisko vielu iedarbību, UV starojumu un citus vides faktorus, kas laika gaitā ietekmē materiālu īpašības.

Dzīves cikla prasības: Izvēloties augstas veiktspējas materiālus kritiskiem lietojumiem, ņemiet vērā paredzamo kalpošanas laiku, apkopes intervālus un nomaiņas izmaksas.

Saūda Arābijas naftas ķīmijas rūpnīcas operāciju vadītājs Ahmeds Hasans (Ahmed Hassan) šo mācību apguva, kad kritiski svarīgajos sūkņa motora kabeļu vada ieliktņos atkārtoti nedarbojās standarta blīvējuma ieliktņi. Vibrācijas, temperatūras cikliskuma un ķīmisko vielu iedarbības kombinācija prasīja mūsu augstākās kvalitātes TPE ieliktņus ar 28 N/mm plīšanas izturību. Kopš uzstādīšanas tie ir sasnieguši 99,8% uzticamību trīs gadu nepārtrauktas darbības laikā.

Kā pārbaudīt un izmērīt blīvējuma ieliktņa plīšanas izturību?

Pareiza blīvējuma ieliktņu plīšanas izturības testēšana un mērīšana nodrošina uzticamu materiāla izvēli un kvalitātes kontroli kritiski svarīgiem lietojumiem.

Standarta pārraušanas izturības testēšanas metodes ietver ASTM D624⁴ bikšu plīsuma tests, ISO 34 leņķa plīsuma tests un DIN 53515 pusmēness plīsuma tests, un rezultāti parasti tiek izteikti N/mm vai lbf/in. Testēšana jāveic darba temperatūrā un pēc vides kondicionēšanas, lai imitētu reālos darba apstākļus. Pareiza testa paraugu sagatavošana un standartizētas procedūras nodrošina reproducējamus un nozīmīgus rezultātus.

Standarta testēšanas metodes

ASTM D624 bikšu plīsuma tests: Visizplatītākā metode izmanto bikšu formas paraugu ar iepriekš izgrieztu iegriezumu. Lai atdalītu kājas kājas, pieliek spēku, vienlaikus mērot spēku, kas nepieciešams plīsuma izplatīšanai. Rezultātus izsaka kā spēku uz biezuma vienību.

ISO 34 B metode (Angle Tear): Izmanto taisnstūra paraugu ar 90 grādu leņķa griezumu. Paraugu izvelk šķērsām leņķī, izmērot maksimālo spēku, pirms sākas plīsums. Šī metode simulē sprieguma koncentrācijas apstākļus.

DIN 53515 Pusmēness plīsuma tests: Izmanto pusmēness formas paraugu, kas rada vienmērīgu sprieguma sadalījumu. Šī metode nodrošina labu korelāciju ar ekspluatācijas rezultātiem daudzos lietojumos.

Testa parauga sagatavošana

Materiālu kondicionēšana: Pirms testēšanas paraugi jākondicionē standarta temperatūrā (23 °C ± 2 °C) un mitrumā vismaz 16 stundas. Tas nodrošina nemainīgas pamatīpašības.

Griešanas precizitāte: Lai rezultāti būtu reproducējami, ir nepieciešami asi un tīri griezumi. Blīvi asmeņi vai raupji griezumi rada sprieguma koncentrāciju, kas ietekmē plīsumu rašanos un izplatīšanos.

Biezuma mērīšana: Precīzs biezuma mērījums ir ļoti svarīgs, jo plīšanas izturība tiek normalizēta pēc parauga biezuma. Izmantojiet kalibrētus mikrometrus ar 0,01 mm izšķirtspēju.

Vides testēšanas apstākļi

Temperatūras testēšana: Veiciet testus minimālajā, maksimālajā un vidējā darba temperatūrā, lai izprastu veiktspēju visā ekspluatācijas diapazonā. Testēšana zemā temperatūrā bieži atklāj trauslus bojājumu veidus.

Novecojušu paraugu testēšana: Pirms testēšanas paraugi jānoveco attiecīgajā vidē (karstums, UV starojums, ozons, ķimikālijas), lai imitētu ilgtermiņa ekspluatācijas apstākļus. Salīdziniet novecojušo un nenovecojušo paraugu veiktspēju.

Testēšana mitrā stāvoklī: Pārbaudiet paraugus pēc iegremdēšanas ūdenī vai augsta mitruma iedarbības, lai novērtētu mitruma ietekmi uz plīsuma izturības īpašībām.

Datu analīze un interpretācija

Statistiskā analīze: Pārbaudiet vismaz 5 paraugus katrā stāvoklī un aprēķiniet vidējo vērtību, standartnovirzi un ticamības intervālu. Identificēt un izpētīt noviržu rezultātus.

Atteices režīma analīze: Dokumentējiet, vai bojājums rodas, pārraujot materiālu vai atdaloties saskarnēs. Dažādi bojājuma veidi norāda uz dažādām materiāla īpašībām.

Temperatūras korelācija: Izgriezt ploteri atkarībā no temperatūras, lai noteiktu stikla pārejas ietekmi un noteiktu darba temperatūras robežas drošai darbībai.

Kvalitātes kontroles testēšana

Ienākošo materiālu pārbaude: Pārbaudiet reprezentatīvus paraugus no katras materiālu partijas, lai pārliecinātos, ka plīšanas izturība atbilst specifikācijām. Izstrādāt pieņemšanas kritērijus un noraidīšanas procedūras.

Procesa kontrole: Ražošanas laikā uzraugiet plīšanas izturību, lai noteiktu procesa izmaiņas, kas ietekmē materiāla īpašības. Izmantojiet kontroles diagrammas, lai noteiktu tendences.

Gatavā produkta validācija: Pārbaudiet pabeigtos blīvējuma ieliktņus, lai pārliecinātos, ka formēšanas procesi nav pasliktinājuši plīsuma izturības īpašības, radot termiskus vai mehāniskus bojājumus.

Lauka korelācijas pētījumi

Kalpošanas laika prognoze: Lai izstrādātu prognozēšanas modeļus kalpošanas ilguma novērtēšanai dažādos ekspluatācijas apstākļos, jāsalīdzina laboratorijas pārraušanas izturības dati ar ekspluatācijas rezultātiem.

Bojājumu analīze: Ja rodas bojājumi uz lauka, veiciet bojāto komponentu pārraušanas izturības testēšanu, lai izprastu degradācijas mehānismus un uzlabotu materiālu izvēli.

Paātrināta testēšana: Izstrādāt paātrinātus testēšanas protokolus, kas gadiem ilgu kalpošanu saspiež laboratorijas testēšanas nedēļās, vienlaikus saglabājot korelāciju ar ekspluatācijas rezultātiem.

Testēšanas aprīkojuma prasības

Testa metode	Nepieciešamais aprīkojums	Parauga lielums	Testa ātrums	Tipiski rezultāti
ASTM D624	Universālā testēšanas mašīna5	150 mm x 25 mm	500 mm/min	15-35 N/mm
ISO 34-B	Stiepes testeris	50 mm x 50 mm	100 mm/min	10-30 N/mm
DIN 53515	Materiālu testeris	Pusmēness forma	200 mm/min	12-28 N/mm

Bepto kvalitātes laboratorijā ir ISO 17025 akreditācija, kas nodrošina precīzus un izsekojamus rezultātus, uz kuriem klienti var paļauties, pieņemot svarīgus lēmumus par materiālu izvēli. Mēs testējam katru materiālu partiju un kopā ar katru sūtījumu sniedzam sertificētus testēšanas pārskatus.

Kāda ir labākā prakse augstas veiktspējas blīvējuma ieliktņu izvēlē?

Sistemātisku atlases kritēriju un labākās prakses ieviešana nodrošina optimālu blīvējuma ieliktņa veiktspēju, vienlaikus samazinot dzīves cikla izmaksas un tehniskās apkopes prasības.

Labākā prakse augstas veiktspējas blīvējuma ieliktņu izvēlē ietver rūpīgu lietojuma analīzi, minimālo pārraušanas izturības prasību noteikšanu, pamatojoties uz sprieguma aprēķiniem, materiālu saderības ar vides apstākļiem novērtēšanu, ilgtermiņa novecošanās ietekmes apsvēršanu un kvalitātes nodrošināšanas programmu īstenošanu ar sertificētiem piegādātājiem. Šīs prakses ievērošana novērš priekšlaicīgas atteices un optimizē kopējās īpašumtiesību izmaksas.

Lietojumprogrammu analīzes sistēma

Stresa novērtējums: Aprēķiniet paredzamo mehānisko spriegumu, ko rada kabeļu kustība, vibrācija, termiskā izplešanās un uzstādīšanas spēki. Ietveriet dinamiskās slodzes koeficientus un drošības rezerves neparedzētiem apstākļiem.

Vides kartēšana: Dokumentējiet visus vides iedarbības apstākļus, tostarp temperatūras diapazonus, saskares ar ķīmiskām vielām, UV starojumu, ozona līmeni un mitruma apstākļus visā paredzamajā kalpošanas laikā.

Darbības prasības: Noteikt minimālo pārraušanas izturību, temperatūras ierobežojumus, ķīmisko izturību un paredzamo kalpošanas laiku, pamatojoties uz lietojuma kritiskumu un tehniskās apkopes pieejamību.

Materiālu atlases kritēriji

Primārie veiktspējas rādītāji: Nosakiet minimālās pārrāvuma izturības prasības, pamatojoties uz aprēķinātajiem sprieguma līmeņiem un atbilstošiem drošības koeficientiem. Ņemiet vērā gan sākotnējās īpašības, gan novecojušās īpašības.

Sekundārās īpašības: Novērtējiet saspiešanas iestatījumu, stiepes izturību, pagarinājumu un cietību, lai nodrošinātu, ka vispārējās mehāniskās īpašības atbilst lietojuma prasībām.

Ilgtermiņa stabilitāte: Pārbaudiet datus par karstuma novecošanu, ozona izturību un ķīmisko savietojamību, lai prognozētu īpašību saglabāšanos paredzamajā kalpošanas laikā.

Piegādātāju kvalifikācijas process

Kvalitātes sistēmas novērtējums: Pārbaudiet, vai piegādātāji uztur ISO 9001 vai līdzvērtīgas kvalitātes vadības sistēmas ar dokumentētām materiālu kontroles un testēšanas procedūrām.

Tehniskās spējas: Izvērtējiet piegādātāja materiālu zināšanas, testēšanas iespējas un spēju sniegt tehnisko atbalstu materiālu izvēlē un problēmu risināšanā.

Piegādes ķēdes uzticamība: Novērtējiet ražošanas jaudu, krājumu pārvaldību un piegādes veiktspēju, lai nodrošinātu uzticamu materiālu pieejamību kritiski svarīgiem lietojumiem.

Testēšanas un apstiprināšanas programma

Ienākošā pārbaude: Izstrādāt pieņemšanas kritērijus attiecībā uz plīšanas izturību un citām kritiskajām īpašībām. Pirms lietošanas testējiet reprezentatīvus paraugus no katras materiālu partijas.

Lietojumprogrammu testēšana: Veiciet testēšanu, kas saistīta ar konkrētu lietojumu, simulētos ekspluatācijas apstākļos, lai apstiprinātu materiālu izvēli pirms pilnīgas ieviešanas.

Lauka monitorings: Ieviest pārbaužu grafikus un veiktspējas uzraudzību, lai sekotu līdzi faktiskajam kalpošanas laikam un noteiktu optimizācijas iespējas.

Izmaksu un ieguvumu optimizācija

Aprites cikla izmaksu analīze: Salīdziniet sākotnējās materiālu izmaksas ar paredzamo kalpošanas laiku, tehniskās apkopes prasībām un bojājumu sekām, lai optimizētu kopējās īpašumtiesību izmaksas.

Izpildes un izmaksu kompromiss: Izvērtējiet, vai augstākās kvalitātes materiāli ar augstāku plīšanas izturību nodrošina pietiekamu vērtību, pagarinot kalpošanas laiku un samazinot apkopes izmaksas.

Riska novērtējums: Izvēloties materiālus, ņemiet vērā blīvējuma bojājumu sekas, tostarp drošības riskus, ietekmi uz vidi, ražošanas zudumus un remonta izmaksas.

Uzstādīšanas un apstrādes vadlīnijas

Uzglabāšanas prasības: Pirms uzstādīšanas nodrošiniet atbilstošus glabāšanas apstākļus, lai novērstu materiāla bojāšanos. Kontrolējiet temperatūru, mitrumu un UV starojumu.

Uzstādīšanas procedūras: Izstrādājiet īpašas procedūras blīvējuma ieliktņu uzstādīšanai, tostarp atbilstošus instrumentus, griezes momenta specifikācijas un bojājumu novēršanas pasākumus.

Apmācību programmas: Pārliecinieties, ka montāžas personāls izprot materiālu īpašības, apstrādes prasības un pareizas montāžas metodes optimālai veiktspējai.

Veiktspējas uzraudzība un optimizācija

Pārbaužu grafiki: Noteikt regulārus pārbaužu intervālus, pamatojoties uz lietojuma kritiskumu un paredzamo kalpošanas laiku. Dokumentējiet konstatējumus un tendences.

Bojājumu analīze: Ja rodas kļūmes, veiciet cēloņu analīzi, lai noteiktu, vai problēma ir saistīta ar materiālu izvēli, uzstādīšanu vai neparedzētiem ekspluatācijas apstākļiem.

Nepārtraukta uzlabošana: Izmantojiet veiktspējas datus, lai precizētu materiālu izvēles kritērijus, atjauninātu specifikācijas un optimizētu tehniskās apkopes grafikus, lai uzlabotu uzticamību.

Atlases lēmumu matrica

Piemērošanas faktors	Svars	EPDM	Silikona	NBR	TPE	Vērtēšanas kritēriji
Spēja plīsumiem	30%	8	5	7	9	1-10 skala
Temperatūras diapazons	20%	8	10	6	7	Darbības diapazons
Ķīmiskā izturība	20%	9	9	7	8	Savietojamība
Izmaksas	15%	7	5	9	6	Relatīvās izmaksas
Pieejamība	15%	9	8	9	7	Piegādes uzticamība

Īstenošanas stratēģija

Izmēģinājuma programmas: Pirms pilnīgas ieviešanas līdzīgās lietojumprogrammās sāciet ar neliela mēroga ieviešanu, lai apstiprinātu materiālu izvēli un veiktspēju.

Dokumentācija: Veiciet detalizētu materiālu atlases, veiktspējas datu un gūtās pieredzes uzskaiti, lai atbalstītu turpmāku lēmumu pieņemšanu un nepārtrauktu uzlabojumus.

Pārdevēju partnerības: Izveidojiet stratēģiskas attiecības ar kvalificētiem piegādātājiem, kas var nodrošināt tehnisko atbalstu, pielāgotus preparātus un uzticamu piegādi kritiski svarīgiem lietojumiem.

Marija Rodrigesa, galvenā inženiere saules enerģijas fermā Arizonā, ieviesa mūsu sistemātisko atlases procesu pēc tam, kad viņu skarbajā tuksneša vidē bieži bija vērojamas blīvējuma ieliktņu kļūmes. Ievērojot mūsu lietojumu analīzes sistēmu un izvēloties TPE ieliktņus ar 25 N/mm plīšanas izturību, viņi samazināja kļūmju biežumu par 90% un pagarināja tehniskās apkopes intervālus no 6 mēnešiem līdz 3 gadiem, ietaupot vairāk nekā $150 000 gadā tehniskās apkopes izmaksu.

Secinājums

Kabeļu vadu blīvējuma ieliktņu plīsuma izturības salīdzinājums atklāj būtiskas veiktspējas atšķirības starp materiāliem, jo modernie TPE savienojumi sasniedz 25-35 N/mm, salīdzinot ar 8-15 N/mm silikona elastomēriem. Izpratne par šīm atšķirībām, kā arī par vides faktoriem, kas ietekmē plīsuma izturību, ļauj pareizi izvēlēties materiālu sarežģītiem lietojumiem. Sistemātiska testēšana, izmantojot standartizētas metodes, piemēram, ASTM D624, nodrošina uzticamus datus materiālu kvalifikācijai un kvalitātes kontrolei. Labākā prakse, tostarp rūpīga lietojuma analīze, vides novērtējums un aprites cikla izmaksu novērtējums, nodrošina optimālu blīvējuma ieliktņu izvēli. Bepto visaptverošā materiālu testēšana un tehniskās zināšanas palīdz klientiem izvēlēties pareizos blīvējuma ieliktņus konkrētiem lietojumiem, nodrošinot uzticamu ilgtermiņa darbību un samazinot kopējās ekspluatācijas izmaksas, samazinot tehniskās apkopes un pagarinot kalpošanas laiku.
