Kondensācija1 elektrības skapjos var sabojāt dārgas iekārtas un radīt drošības apdraudējumu. Temperatūras izmaiņas izraisa mitruma uzkrāšanos, kas izraisa koroziju, īssavienojumus un sistēmas darbības traucējumus.
Elpošanas un drenāžas glisādes nodrošina kontrolētu ventilāciju, vienlaikus saglabājot IP aizsardzību, nodrošinot gaisa apmaiņu, lai novērstu kondensāciju, neapdraudot ūdensnecaurlaidīgu blīvējumu - ideāls risinājums āra un rūpnieciskiem lietojumiem.
Esmu redzējis pārāk daudz gadījumu, kad klienti man zvanīja pēc tam, kad mitruma bojājumu dēļ nedarbojās vadības paneļi. Viens klients Vācijā zaudēja iekārtas 50 000 eiro vērtībā, jo nebija uzstādījis pareizus elpošanas risinājumus. Ļaujiet man dalīties ar to, ko esmu iemācījies, lai novērstu šīs dārgi izmaksājošās kļūdas 😉
Satura rādītājs
- Kas ir elpošanas un drenāžas dziedzeri un kā tie darbojas?
- Kāpēc elektroietaišu korpusiem ir nepieciešami elpošanas risinājumi?
- Kāda veida elpošanas dziedzeri jums jāizvēlas?
- Kā pareizi uzstādīt elpošanas vadus?
Kas ir elpošanas un drenāžas dziedzeri un kā tie darbojas?
Vai kādreiz esat brīnījies, kā hermētiski noslēgts korpuss var "elpot", nelaižot iekšā ūdeni?
Elpošanas gļotādās tiek izmantotas specializētas membrānas, kas caurlaiž gaisu, vienlaikus bloķējot ūdens pilienus, tādējādi radot spiediena izlīdzināšanu, kas novērš kondensāta veidošanos hermētiskos elektriskos apvalkos.

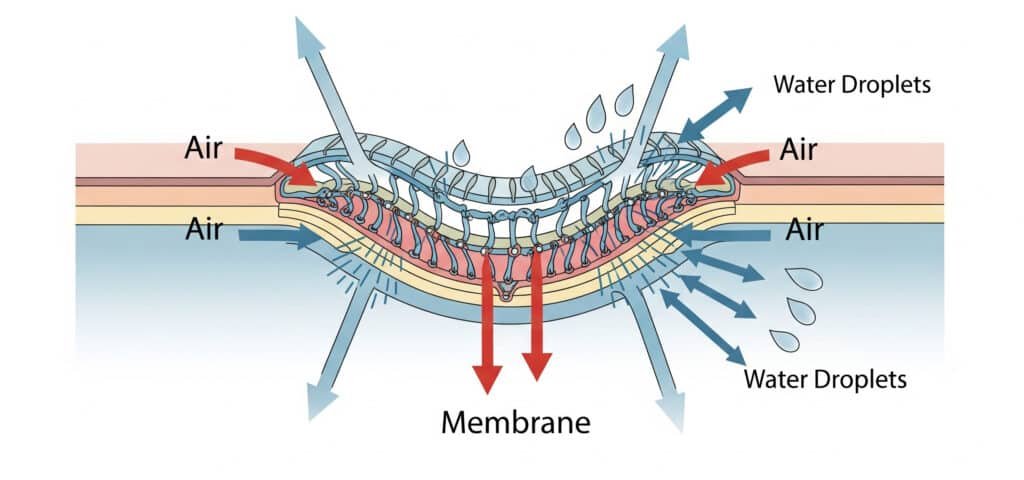

Zinātne, kas ir elpošanas tehnoloģiju pamatā
Elpošanas dziedzeri darbojas pēc vienkārša, bet efektīva principa: selektīvā caurlaidība2. Galvenie komponenti ir šādi:
- PTFE membrāna3: Mikroporains materiāls ar caurumiem, kas ir mazāki par ūdens pilieniem, bet lielāki par gaisa molekulām.
- Aizsargapvalks: Parasti izgatavoti no neilona vai nerūsējošā tērauda, lai nodrošinātu izturību.
- Drenāžas kanāls: Ļauj kondensētajam ūdenim izplūst no korpusa.
Mūsu ražoto elpošanas risinājumu veidi
| Produkta veids | Materiāls | IP novērtējums | Pieteikumi |
|---|---|---|---|
| Elpojošs ventilācijas spraudnis | Neilons/PTFE | IP68 | Vadības paneļi, sadales kārbas |
| Drenāžas dziedzeris | Misiņš/metāls | IP65-IP68 | Āra korpusi, jūras aprīkojums |
| Kombinētā ventilācijas sistēma | Kompozīts | IP67 | Automobiļu rūpniecība, rūpnieciskā automatizācija |
Atceros, ka Dāvids, iepirkumu vadītājs no kāda Apvienotās Karalistes automatizācijas uzņēmuma, bija skeptiski noskaņots pret šiem "maģiskajiem" spraudņiem. Viņš teica: "Čaks, kā kaut kas var būt ūdensnecaurlaidīgs un vienlaikus elpojošs?" Pēc tam, kad es viņam nosūtīju tehniskos rasējumus un membrānas specifikācijas, viņš pasūtīja 500 vienības. Pēc sešiem mēnešiem - nulle kondensācijas problēmu!
Kāpēc elektroietaišu korpusiem ir nepieciešami elpošanas risinājumi?
Domājat, ka jūsu hermētiskais korpuss aizsargā jūsu aprīkojumu? Padomājiet vēlreiz.
Temperatūras svārstības rada spiediena atšķirības4 kas vai nu ievelk mitrumu korpusos, vai arī iesaista esošo mitrumu, izraisot kondensāciju, kas izraisa koroziju, īssavienojumus un iekārtu bojājumus.
Slēptie draudi, ko rada "hermētiski noslēgtie" korpusi
Lūk, kas notiek tipiskā āra elektrības skapī:
- Apkure dienas laikā: Saule uzkarsē apvalku, gaiss izplešas, palielinās spiediens.
- Nakts dzesēšana: Temperatūra pazeminās, gaiss saraujas, radot vakuumu.
- Mitruma infiltrācija: Vakuums ievelk mitru gaisu caur kabeļu ievadiem un blīvējuma nepilnībām.
- Kondensācijas veidošanās: Uz aukstām virsmām kondensējas iesprostots mitrums.
Reālās pasaules sekas, kurām esmu bijis liecinieks
Gadījuma izpēte - Hasana naftas pārstrādes rūpnīcas problēma:
Saūda Arābijas ķīmiskās rūpnīcas īpašnieks sazinājās ar mums pēc tam, kad viena gada laikā zaudēja trīs vadības sistēmas. Tuksnešainais klimats radīja ekstrēmas temperatūras svārstības - 50°C dienā, 20°C naktī. Bez elpināšanas šļūtenēm viņa IP65 klases paneļi darbojās kā mitruma slazdi. Mēs uzstādījām mūsu nerūsējošā tērauda elpošanas atveres, un kopš tā laika viņš nav piedzīvojis nevienu kļūmi.
Elpošanas risinājumu ignorēšanas izmaksas
| Problēma | Tipiskās izmaksas | Profilakses izmaksas |
|---|---|---|
| Vadības sistēmas nomaiņa | $10,000-$50,000 | $50-$200 |
| Ražošanas dīkstāve | $5,000 stundā | Minimāls |
| Avārijas remontdarbi | $2,000-$10,000 | Profilakse |
Kāda veida elpošanas dziedzeri jums jāizvēlas?
Ne visi elpošanas dziedzeri ir vienādi - nepareiza izvēle var būt sliktāka par to, ka neizmantojat nevienu.
Izvēlieties elpināšanas vadus, pamatojoties uz korpusa izmēru, vides apstākļiem un nepieciešamo IP klasi - lielākiem korpusiem nepieciešama lielāka gaisa plūsmas jauda, savukārt skarbā vidē ir nepieciešami izturīgāki materiāli un augstāka IP aizsardzība.
Mūsu produktu atlases matrica
Standarta lietojumiem (iekštelpās/vieglās ārtelpās)
- Neilona elpojošie ventilācijas aizbāžņi: Rentabls, ar IP68 klasi
- Gaisa plūsmas ātrums: 1-10 l/min atkarībā no izmēra
- Temperatūras diapazons: -40°C līdz +100°C
Skarbai videi (jūras/ķīmiskajai videi)
- Nerūsējošā tērauda elpošanas vadi: Izturīgs pret koroziju, ATEX sertificēts5
- Uzlabots blīvējums: Dubultā O-veida gredzena konstrukcija
- Ķīmiskā savietojamība: Izturīgs pret skābēm, sārmiem, šķīdinātājiem.
Liela apjoma lietojumiem
- Liela diametra ventilācijas atveres: M20, M25, M32 vītnes.
- Vairāku ierīču uzstādīšana: Aprēķiniet 1 ventilācijas atveri uz 10 l kameras tilpumu.
- Drenāžas integrācija: Kombinētā elpošanas un drenāžas funkcija
Tehnisko specifikāciju salīdzinājums
| Funkcija | Standarta ventilācijas sistēma | Lielas noslodzes | Jūras klase |
|---|---|---|---|
| Materiāls | Neilons PA66 | Misiņš/metāls | 316L nerūsējošais tērauds |
| IP novērtējums | IP68 | IP68 | IP68 |
| Gaisa plūsma | 5 l/min | 15 L/min | 20 l/min |
| Sertifikāti | CE, RoHS | CE, ATEX | CE, DNV-GL |
| Cenu diapazons | $15-25 | $35-50 | $60-100 |
Deivids no Apvienotās Karalistes man pastāstīja: "Čaks, jūsu tehnisko datu lapas ir detalizētākas nekā dažas mūsu iekšējās specifikācijas. Tas ir tieši tas, kas mums ir nepieciešams mūsu kvalitātes revīzijām."
Kā pareizi uzstādīt elpošanas vadus?
Uzstādīšanas kļūdas var pārvērst jūsu elpošanas risinājumu par ūdens iekļūšanas vietu.
Lai nodrošinātu efektīvu gaisa apmaiņu, vienlaikus novēršot ūdens iekļūšanu ar gravitācijas un pareizas drenāžas palīdzību, uzstādiet elpošanas atveres korpusa augstākajā punktā ar pareizu vītnes blīvējumu un orientāciju.
Soli pa solim uzstādīšanas ceļvedis
Pirmsinstalācijas pārbaudes saraksts
- Aprēķināt nepieciešamo jaudu: 1 ventilācijas atvere uz 10-15 l korpusa tilpumu
- Izvēlieties uzstādīšanas vietu: Tikai augšējās vai augšējās sānu sienas
- Pārbaudiet diegu savietojamību: M12, M16, M20 standarta izmēri
- Sagatavot blīvēšanas materiālus: Vītņu hermētiķis vai O-gredzeni
Uzstādīšanas process
- Precīza urbuma urbšana: Izmantojiet pakāpju urbi, lai iegūtu tīru vītni
- Uzklājiet diegu hermētiķi: Izmantojiet videi piemērotu maisījumu
- Vispirms pievelciet ar roku: Izvairieties no plastmasas detaļu pārspīlēšanas.
- Galīgais griezes moments: Ievērojiet mūsu specifikācijas lapas (parasti 15-25 Nm).
- Testa uzstādīšana: Spiediena tests, ja to prasa pielietojums
Biežāk pieļautās uzstādīšanas kļūdas, no kurām jāizvairās
| Kļūda | Sekas | Risinājums |
|---|---|---|
| Apakšējais stiprinājums | Ūdens uzkrāšanās | Vienmēr uzstādiet uz augšas |
| Pārlieku stingra pievelšana | Saplaisājis korpuss | Izmantojiet dinamometrisko uzgriežņu atslēgu |
| Nepareizs hermētiķis | Ķīmiskā noārdīšanās | Pārbaudiet saderību |
| Nepietiekama jauda | Slikta ventilācija | Aprēķiniet nepieciešamo gaisa plūsmu |
Tehniskās apkopes prasības
Labas ziņas: Mūsu elpošanas dziedzeri praktiski neprasa apkopi! PTFE membrāna ir pašattīroša, un normālos apstākļos tā nav jāmaina. Tomēr īpaši putekļainā vidē ir ieteicama ikgadēja vizuāla pārbaude.
Hasans no rafinēšanas rūpnīcas man jautāja: "Čaks, vai šīm lietām ir nepieciešama pastāvīga apkope, tāpat kā citām mūsu iekārtām?" Es viņam atbildēju: "Uzstādiet tās pareizi un aizmirstiet par tām. Tas ir labas inženierijas skaistums."
Secinājums
Elpošanas vadi ir būtiska apdrošināšana pret kondensācijas radītiem bojājumiem - neliels ieguldījums, kas novērš katastrofālas iekārtu kļūmes un dārgas dīkstāves.
Bieži uzdotie jautājumi par elpošanas un drenāžas dziedzeriem
J: Cik ilgi elpošanas dziedzeri kalpo āra apstākļos?
A: Mūsu PTFE membrānu tehnoloģija nodrošina 10+ gadu uzticamu ekspluatāciju normālos āra apstākļos. Membrāna nesabojājas no UV starojuma vai temperatūras svārstībām, tāpēc tā ir ideāli piemērota ilgtermiņa instalācijām.
J: Vai elpināšanas vadi var saglabāt IP68 klasifikāciju, vienlaikus nodrošinot gaisa plūsmu?
A: Jā, mūsu elpošanas atveres nodrošina pilnu IP68 aizsardzību pret ūdens iekļūšanu, vienlaikus nodrošinot kontrolētu gaisa apmaiņu. Mikroporainā PTFE membrāna bloķē ūdens molekulas, vienlaikus nodrošinot gaisa caurlaidību.
J: Kāda izmēra elpināšanas dziedzeris man ir nepieciešams manai kamerai?
A: Aprēķiniet 1 ventilācijas atveri uz 10-15 litriem kameras tilpuma. 100 litru korpusam izmantojiet vienu M20 ventilācijas atveri vai divas M16 atveres. Lielākiem korpusiem optimālai veiktspējai var būt nepieciešami vairāki ventilācijas atveri.
J: Vai elpināšanas šļūteņi ir piemēroti ATEX sprādzienbīstamā vidē?
A: Jā, mēs ražojam ATEX sertificētus elpināšanas vadus, kas paredzēti tieši bīstamām vietām. Šīm ierīcēm ir uzlabots blīvējums un materiāli, kas apstiprināti sprādzienbīstamai videi 1. un 2. zonā.
J: Kā es varu zināt, vai manam sprostam ir nepieciešami elpošanas dziedzeri?
A: Ja jūsu kamerā temperatūras svārstības ir lielākas par 10 °C, ja tā atrodas ārā vai tajā ir iekārtas, kas rada siltumu, elpošanas vadi ir būtiski, lai novērstu kondensāta bojājumus.
-
Uzziniet, kā veidojas kondensāts, kad temperatūra pazeminās zem rasas punkta. ↩
-
Izpētiet selektīvās caurlaidības zinātnisko principu un mikroporainu membrānu darbību. ↩
-
Apskatiet politetrafluoretilēna (PTFE) tehniskās īpašības, tostarp tā izmantošanu mikroporainu membrānu ražošanā. ↩
-
Izpratne par to, kā temperatūras izmaiņas rada spiediena atšķirības noteiktā tilpumā, kā to izskaidro ideālās gāzes likums. ↩
-
Piekļūstiet oficiālajām Eiropas Komisijas vadlīnijām par ATEX direktīvu attiecībā uz bīstamās vietās izmantojamām iekārtām. ↩
