Kai praėjusį mėnesį su mumis susisiekė pirmaujančios Vokietijos farmacijos bendrovės pirkimų vadovas Davidas, jis susidūrė su svarbiu iššūkiu. Jo įmonei reikėjo kabelių įvorių, kurios atlaikytų daugkartinius sterilizacijos autoklave ciklus, nepažeidžiant sandarinimo vientisumo. "Chuckai, jau trys tiekėjai mus nuvylė", - sakė jis su akivaizdžiu nusivylimu. "Jų riebokšliai arba įtrūksta po kelių ciklų, arba visiškai praranda IP klasę."
Sterilizacijos metodai daro didelę įtaką kabelių riebokšlių medžiagoms. sterilizacija autoklave1 sukelia šiluminę įtampą ir matmenų pokyčius, o gama spinduliuotė2 gali suardyti polimerų grandines ir paveikti mechanines savybes. Suprasti šį poveikį labai svarbu norint pasirinkti tinkamas medžiagas ir užtikrinti ilgalaikį patikimumą medicinos, farmacijos ir maisto pramonės srityse.
Šis iššūkis būdingas ne tik Deivido įmonei. Visoje medicinos prietaisų pramonėje inžinieriai stengiasi suderinti sterilizacijos reikalavimus ir medžiagų ilgaamžiškumą. Netinkamas pasirinkimas gali sukelti užteršimo riziką, įrangos gedimus ir brangiai kainuojančias prastovas. Leiskite pasidalyti tuo, ko išmokau per daugiau nei 10 metų padėdamas įmonėms įveikti šiuos sudėtingus medžiagų mokslo iššūkius.
Turinys
- Kaip sterilizacija autoklave veikia kabelių riebokšlių medžiagas?
- Kokį poveikį gama spinduliuotė daro liaukų komponentams?
- Kurios medžiagos geriausiai veikia taikant skirtingus sterilizacijos metodus?
- Kaip optimizuoti liaukų parinkimą sterilizacijos reikmėms?
- DUK apie sterilizacijos poveikį kabelinėms liaukoms
Kaip sterilizacija autoklave veikia kabelių riebokšlių medžiagas?
Sterilizacija autoklave kelia unikalių iššūkių, kurių daugelis inžinierių neįvertina, kol nėra per vėlu.
Sterilizuojant autoklave kabelių movos veikiamos 121-134 °C temperatūros ir iki 2,2 barų slėgio, todėl jos termiškai plečiasi, blogėja medžiagos savybės ir gali sugesti netinkamų medžiagų sandarikliai.
Šiluminio įtempimo ir plėtimosi poveikis
Dėl pasikartojančių kaitinimo ir aušinimo ciklų liaukų komponentai patiria didelę šiluminę įtampą. Skirtingos medžiagos plečiasi skirtingu greičiu, todėl gali būti pažeistas įvairių medžiagų mazgų vientisumas. Pavyzdžiui, standartiniai nailoniniai kabelių riebokšliai gali patirti:
- Matmenų pokyčiai: Iki 2-3% išsiplėtimas šildymo ciklų metu
- Šliaužimo deformacija: Laipsniškas formos kitimas veikiant pastoviai temperatūrai ir slėgiui
- Sandariklio irimas: O-žiedai ir tarpikliai, prarandantys elastingumą per kelis ciklus
Su konkrečia medžiaga susiję atsakymai
Nailonas 66 Veikimas: Standartinis nailonas pasižymi geru pradiniu atsparumu, tačiau po 50-100 ciklų sugenda. Pastebėjome, kad jis pagelsta, tampa trapus ir sumažėja smūgio stiprumas.
"PEEK Excellence": Polieterio eteroketonas išlaiko matmenų stabilumą ir atsparumą cheminėms medžiagoms per tūkstančius autoklavavimo ciklų. Hassanas, vadovaujantis medicinos prietaisų gamybos įmonei Dubajuje, perėjo prie mūsų PEEK3 kabelių riebokšlius po to, kai patyrėme gedimų naudodami standartines medžiagas. "Pradinės išlaidos buvo didesnės, - sakė jis man, - tačiau per 18 mėnesių kasdienių sterilizavimo ciklų nepatyrėme nė vieno gedimo."
Nerūdijantis plienas Patikimumas: 316L nerūdijančiojo plieno korpusai puikiai atsparūs autoklavui, tačiau sandarinimo medžiagos išlieka labai svarbios. Šilumos laidumas padeda palaikyti tolygų temperatūros pasiskirstymą, todėl sumažėja įtempių koncentracija.
Kritiniai gedimo taškai
Autoklavinės sterilizacijos metu labiausiai pažeidžiamos šios sudedamosios dalys:
- Elastomeriniai sandarikliai ir O-žiedai
- Sriegių sąsajos tarp nepanašių medžiagų
- Kabelių įvesties taškai, kuriuose susilieja kelios medžiagos
- Slėgio mažinimo mechanizmai sandariuose korpusuose
Kokį poveikį gama spinduliuotė daro liaukų komponentams?
Gama sterilizacija kelia visiškai kitokių iššūkių, kuriems spręsti reikia specialių žinių apie medžiagas.

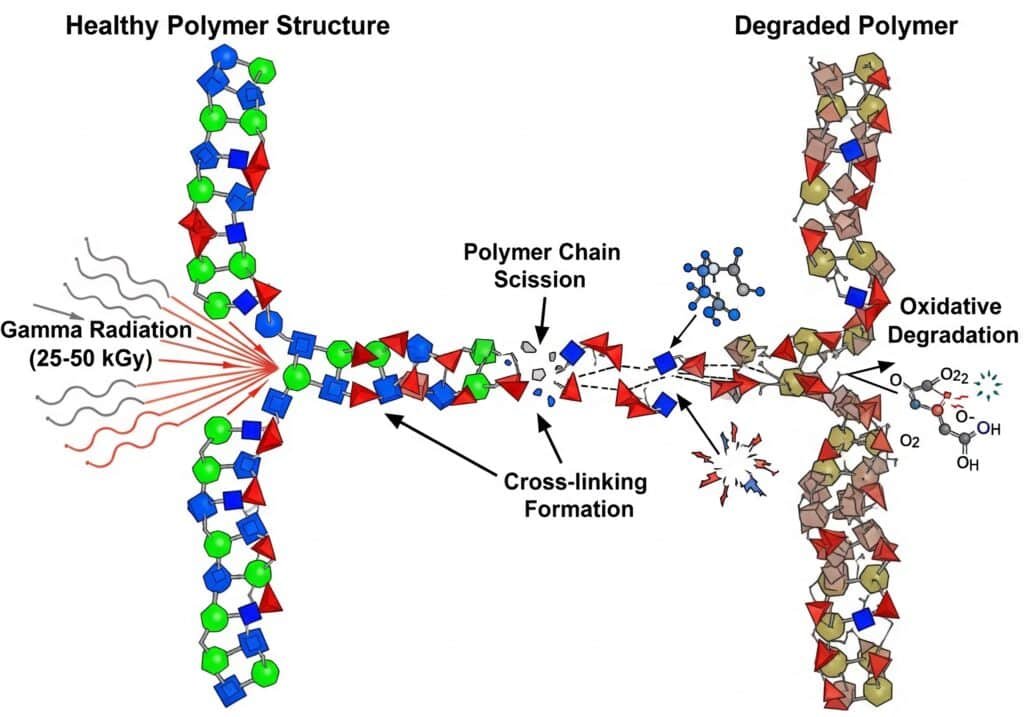

Gama spinduliuotė suardo polimerų grandines ir sukuria laisvuosius radikalus, todėl jautrios medžiagos traukiasi, keičia spalvą ir praranda mechanines savybes, o metalams ir keramikai daro minimalų poveikį.
Radiacijos dozės poveikis
Įprastai gama sterilizacijai naudojama 25-50 kGy4 dozės, kurios gali sukelti:
Polimerų grandinės skilimas5: Didelės energijos fotonai suardo molekulinius ryšius, todėl sumažėja molekulinė masė ir mechaninis stiprumas. Šis poveikis kaupiasi ir yra negrįžtamas.
Susiejimo formavimas: Kai kurie polimerai, veikiami spinduliuotės, sudaro papildomas skersines jungtis, kurios gali pagerinti tam tikras savybes, tačiau sumažinti lankstumą.
Oksidacinis skilimas: Radiacija sukuria reaktyviąsias rūšis, kurios dar ilgai po poveikio ardo medžiagas, ypač deguonies turtingoje aplinkoje.
Medžiagų savybių palyginimas
| Medžiaga | Atsparumas gama spinduliuotei | Tipinė dozės riba | Pagrindiniai aspektai |
|---|---|---|---|
| Nailonas 66 | Vidutinio sunkumo | 25-50 kGy | Geltonavimas, trapumas |
| PEEK | Puikus | >100 kGy | Minimalūs nuosavybės pakeitimai |
| PTFE | Prastas | <25 kGy | Stiprus skilimas |
| 316L SS | Puikus | Praktinių apribojimų nėra | Nepaveiktas |
| Silikonas | Geras | 50-100 kGy | Tam tikras sukietėjimas |
Ilgalaikiai degradacijos modeliai
Skirtingai nuo autoklavavimo poveikio, kuris pasireiškia iš karto, gama spinduliuotės žala dažnai pasireiškia per tam tikrą laiką. Stebėjome liaukas farmacijos įmonėse ir nustatėme, kad radiacijos sukeltas gedimas tęsiasi dar kelis mėnesius po sterilizacijos, ypač paveikdamas:
- Sandariklio atsparumas suspaudimui
- Sriegio įjungimo sukimo momento reikalavimai
- Laidų suėmimo jėga ir išlaikymas
Kurios medžiagos geriausiai veikia taikant skirtingus sterilizacijos metodus?
Norint parinkti optimalų medžiagų derinį, reikia išmanyti tiek tiesiogines, tiek ilgalaikes eksploatacines savybes.
PEEK ir 316L nerūdijantis plienas pasižymi puikiomis eksploatacinėmis savybėmis abiem sterilizacijos metodais, o specializuoti fluoropolimerai ir medicininiai silikonai užtikrina puikų sandarumą tam tikromis sąlygomis.
Autoklave optimizuotos medžiagos
Pagrindinės kėbulo medžiagos:
- ŽVILGSNIS: Išskirtinis terminis stabilumas, minimalus šliaužimas, puikus atsparumas cheminėms medžiagoms
- 316L nerūdijantis plienas: Puikus ilgaamžiškumas, tolygus šilumos paskirstymas, atsparumas korozijai
- Modifikuota PPS: Geros eksploatacinės savybės už mažesnę kainą nei PEEK
Sandarinimo sprendimai:
- FFKM (perfluoroelastomeras): Puikios aukštos temperatūros eksploatacinės savybės, cheminis inertiškumas
- Medicininės klasės EPDM: Ekonomiškai efektyvi vidutinės temperatūros taikymo sritis
- O-žiedai su PTFE apvalkalu: Cheminio atsparumo PTFE derinys su elastomeriniu sandarinimu
Gama spinduliuotei atsparūs deriniai
Gama sterilizacijos programoms medžiagos parenkamos atsižvelgiant į radiacijos stabilumą:
Optimalios konfigūracijos:
- Nerūdijančio plieno korpusai su PEEK įdėklais
- Silikoniniai sandarikliai su atitinkamais kietumo rodikliais
- Kompozitai su keramikos užpildu ekstremalioms reikmėms
Neseniai vykdytame projekte su Japonijos medicinos prietaisų gamintoju reikėjo liaukų, galinčių atlaikyti abu sterilizacijos metodus. Sukūrėme hibridinį sprendimą, kuriam naudojome 316L nerūdijančiojo plieno korpusus, PEEK kabelių laikiklius ir specialiai sukurtus FFKM sandariklius. Po 500 kombinuotų sterilizavimo ciklų visi eksploataciniai parametrai atitiko specifikacijas.
Sąnaudų ir našumo optimizavimas
Nors aukščiausios kokybės medžiagos pasižymi geresnėmis eksploatacinėmis savybėmis, medžiagos dažnai pasirenkamos atsižvelgiant į sąnaudas:
Didelio našumo pakopa: PEEK/316L deriniai kritinėms reikmėms
Vidutinio nuotolio sprendimai: Modifikuotas nailonas su patobulintais sandarikliais vidutinio sunkumo darbui
Biudžeto parinktys: Standartinis nailonas su patobulintomis sandarinimo medžiagomis ribotam ciklų skaičiui
Kaip optimizuoti liaukų parinkimą sterilizacijos reikmėms?
Norint sėkmingai pasirinkti liauką, reikia sistemingai įvertinti taikymo reikalavimus ir sterilizacijos protokolus.
Optimizuokite riebokšlių pasirinkimą analizuodami sterilizacijos dažnumą, temperatūros ir spinduliuotės poveikio lygius, cheminio suderinamumo reikalavimus ir bendras nuosavybės sąnaudas, įskaitant keitimo ir prastovų sąnaudas.
Paraiškų vertinimo sistema
1 veiksmas: Sterilizacijos protokolo analizė
- Dokumentuoti tikslius temperatūros, slėgio ir laiko parametrus
- nustatyti spinduliuotės dozės lygį ir apšvitos dažnį
- Apsvarstykite kombinuotosios sterilizacijos reikalavimus
- Įvertinti cheminių medžiagų poveikį ciklų metu ir tarp jų
2 etapas: Veiklos reikalavimai
- Apibrėžti minimalią IP klasės priežiūrą
- Nurodykite kabelio laikymo jėgos reikalavimus
- Nustatyti priimtinus eksploatavimo trukmės lūkesčius
- Nustatyti kritines gedimo pasekmes
3 žingsnis: ekonominis vertinimas
- Apskaičiuokite bendrą nuosavybės kainą per numatomą tarnavimo laiką
- Įtraukite pakeitimo darbo jėgos sąnaudas ir prastovos išlaidas
- Apsvarstykite atsargų ir atsarginių dalių reikalavimus
- Įvertinti tiekėjų kvalifikacijos ir sertifikavimo išlaidas
Dizaino aspektai
Šilumos valdymas: Suprojektuokite mazgus taip, kad sumažintumėte šiluminių įtempių koncentraciją. Jei įmanoma, naudokite panašaus plėtimosi koeficiento medžiagas, o kritinėse vietose užtikrinkite įtempių mažinimą.
Antspaudų dizainas: Įdiekite perteklinį sandarinimą, kai tai labai svarbu. Apsvarstykite dinaminių sandariklių galimybę, kai naudojami terminiai ciklai, ir statinių sandariklių galimybę, kai naudojami tik radiacijos poveikiui.
Medžiagų suderinamumas: Užtikrinkite, kad visos surinkimo medžiagos būtų suderinamos su sterilizacijos metodu ir darbo aplinka. Ypatingą dėmesį skirkite metalo ir polimero sąsajoms.
Patvirtinimas ir testavimas
Tinkamas patvirtinimas padeda išvengti brangiai kainuojančių gedimų:
- Pagreitinto senėjimo bandymai, imituojantys kelis sterilizacijos ciklus
- IP įvertinimo patikrinimas po sterilizacijos poveikio
- Svarbiausių komponentų mechaninių savybių bandymai
- Ilgalaikė veiksmingumo stebėsena realiose taikomosiose programose
Išvada
Sterilizavimo metodų poveikis kabelių riebokšlių medžiagoms yra sudėtingas ir priklauso nuo taikymo srities. Sterilizacija autoklave pirmiausia veikia medžiagas dėl terminio įtempimo ir matmenų pokyčių, o gama spinduliuotė sukelia molekulinio lygmens degradaciją, kuri tęsiasi ilgą laiką. Sėkmei pasiekti reikia kruopštaus medžiagų pasirinkimo, tinkamo projektavimo ir kruopštaus patvirtinimo bandymų. Nesvarbu, ar susiduriate su kasdieniais autoklavų ciklais, kaip Deivido farmacijos įmonėje, ar su kombinuoto sterilizavimo reikalavimais, šių medžiagų sąveikos supratimas yra labai svarbus norint užtikrinti patikimą ir ilgalaikį veikimą 😉.
DUK apie sterilizacijos poveikį kabelinėms liaukoms
K: Kiek autoklavavimo ciklų gali atlaikyti standartiniai nailoniniai kabelių movos?
A: Standartiniai nailono 66 kabelių riebokšliai paprastai atlaiko 50-100 autoklavavimo ciklų, kol pastebimas žymus gedimas. Efektyvumas priklauso nuo konkrečių temperatūros, slėgio ir ciklo trukmės parametrų.
K: Kuo skiriasi gama ir autoklavinės sterilizacijos poveikis plomboms?
A: Sterilizacija autoklave iš karto sukelia terminį gedimą ir suspaudimą sandarikliuose, o gama spinduliuotė sukelia ilgalaikius molekulinius pažeidimus, kurie tęsiasi ir po poveikio. Autoklavinės sterilizacijos poveikis yra nuspėjamas ir momentinis, o gama spinduliuotės poveikis yra kaupiamasis ir uždelstas.
Klausimas: Ar kabelių movas galima sterilizuoti kelis kartus skirtingais metodais?
A: Taip, tačiau labai svarbu pasirinkti medžiagas. PEEK ir 316L nerūdijančiojo plieno deriniai gerai susidoroja su keliais sterilizacijos metodais, o standartinės nailono ir PTFE medžiagos gali greitai sugesti veikiant kartu.
K: Kaip sužinoti, ar mano kabelių liaukos tinkamos sterilizuoti?
A: Patikrinkite gamintojo specifikacijas dėl sterilizacijos suderinamumo, temperatūros ir ciklų ribų. Paprašykite pateikti bandymų duomenis, rodančius IP reitingo išlaikymą po sterilizacijos. Jei abejojate, atlikite kvalifikacinius bandymus su konkrečiais sterilizacijos parametrais.
Klausimas: Kokia medžiaga yra ekonomiškiausia, kai keliami vidutinio sunkumo sterilizacijos reikalavimai?
A: Modifikuotas nailonas su patobulintais EPDM arba silikono sandarikliais pasižymi geromis eksploatacinėmis savybėmis ir atitinka vidutinius autoklavo reikalavimus (20-50 ciklų). Taikant gama spinduliuotę, nailonas su silikoniniais sandarikliais yra vidutinio lygio sprendimas tarp standartinių medžiagų ir aukščiausios kokybės PEEK variantų.
-
