해양 애플리케이션에 적합한 해양 등급 케이블 글랜드를 선택하는 방법은?

해양 환경은 까다롭습니다. 케이블 연결이 한 번만 실패해도 전체 운영이 중단되어 시간당 수천 달러의 다운타임 비용이 발생할 수 있습니다.

해양 등급 케이블 글랜드는 해양 전기 설비에 중요한 방수 밀봉 및 내식성을 제공하며, IP68 보호 및 특수 소재로 거친 바닷물 환경에서도 안정적인 성능을 보장합니다.

지난달 북해의 플랫폼 관리자인 하산으로부터 다급한 전화를 받았습니다. 그의 표준 케이블 글랜드가 6개월 만에 고장이 나서 장비 가동이 중단되어 많은 비용이 발생했다는 것이었습니다. 이러한 사례는 해양 분야에서 드물지 않습니다.

목차

• 해양 케이블 글랜드가 일반 케이블 글랜드와 다른 점은 무엇인가요?
• 어떤 소재가 최고의 내식성을 제공하나요?
• 수중 애플리케이션에 적합한 IP 등급을 어떻게 보장할 수 있을까요?
• 해양 설치에 필수적인 인증에는 어떤 것이 있나요?

해양 케이블 글랜드가 일반 케이블 글랜드와 다른 점은 무엇인가요?

이러한 차이점을 이해하면 비용이 많이 드는 장애와 안전 위험을 방지할 수 있습니다.

해양 케이블 글랜드는 향상된 밀봉 시스템, 316L 스테인리스 스틸 또는 해양 등급 황동과 같은 부식 방지 소재, 바닷물, 자외선 노출 및 극심한 온도 변화를 견딜 수 있도록 설계된 특수 개스킷을 갖추고 있습니다.

주요 설계 차이점

해양 케이블 글랜드에는 표준 글랜드에 없는 몇 가지 중요한 기능이 통합되어 있습니다:

실제 성능에 미치는 영향

유럽 해상 풍력 회사의 David는 잦은 교체에 불만을 품고 있었습니다. 이전 공급업체의 "해양용" 글랜드는 사실 기본 코팅이 된 표준 글랜드에 불과했습니다. EPDM 씰이 있는 정품 해양 등급 스테인리스 스틸 글랜드로 교체한 후 유지보수 주기가 6개월에서 3년 이상으로 연장되었습니다. 😉

중요한 환경 요인

해양 환경은 독특한 도전 과제를 안고 있습니다:

• 염수 분무 부식¹: 바닷물에 지속적으로 노출되면 금속 분해가 가속화됩니다.
• 자외선 복사: 강렬한 햇빛은 폴리머 성분을 저하시킵니다.
• 온도 순환: 매일의 온도 변화로 인한 팽창/수축 스트레스 유발
• 진동: 파도 액션과 기계로 끊임없는 움직임 생성
• 압력 변화: 조수 변화와 수심이 씰링 성능에 미치는 영향

어떤 소재가 최고의 내식성을 제공하나요?

소재 선택은 해양 설비의 수명과 안전성을 좌우할 수 있습니다.

316L 스테인리스 스틸은 해양용으로 내식성이 뛰어나며, 해양 등급 황동(CuZn39Pb3)은 전도성이 우수합니다. 극한 환경에서는 슈퍼 듀플렉스 스테인리스 스틸 또는 인코넬이 필요할 수 있습니다.

소재 성능 비교

스테인리스 스틸 옵션

• 316L 스테인리스 스틸: 가장 인기 있는 선택
    - 우수한 염화물 내성
    - 낮은 탄소 함량으로 카바이드 강수량²
    - 대부분의 오프쇼어 애플리케이션에 적합
    - 장기간 사용 시 비용 효율적

• 슈퍼 듀플렉스 (2507): 극한 환경용
    - 우수 피팅 저항³
    - 316L보다 높은 강도
    - 해저 애플리케이션에 필수
    - 초기 비용은 높지만 수명은 뛰어납니다.

황동 대체품

• 마린 황동(CuZn39Pb3): 전통적인 선택
    - 적절한 처리 시 우수한 내식성
    - 뛰어난 전기 전도성
    - 스테인리스 스틸보다 경제적
    - 열악한 환경에서 정기적인 유지보수 필요

코팅 기술

여러 가지 보호 코팅 옵션을 개발했습니다:

• 무전해 니켈 도금⁴: 균일한 적용 범위, 우수한 부식 방지
• 해양 등급 파우더 코팅: 자외선 차단, 내충격성 마감
• 패시베이션 처리: 스테인리스 스틸 표면 보호 강화

하산의 정유 프로젝트에는 담수화 플랜트 흡입구용 글랜드가 필요했습니다. 당사는 무전해 니켈 도금이 된 316L 스테인리스 스틸을 추천했습니다. 2년간의 지속적인 침수 후 정기 검사에서 글랜드는 부식 징후를 보이지 않았습니다.

수중 애플리케이션에 적합한 IP 등급을 어떻게 보장할 수 있을까요?

IP 등급이 잘못되면 치명적인 장비 고장 및 안전 위험으로 이어질 수 있습니다.

IP68 등급은 먼지 유입 및 지속적인 침수에 대한 완벽한 보호를 보장합니다. 해양 애플리케이션의 경우 IP68 표준은 제품마다 크게 다를 수 있으므로 제조업체의 지정된 수심 및 지속 시간 등급을 확인해야 합니다.

해상용 IP 등급 이해

IP 등급 분석

• 첫 번째 숫자(6): 완벽한 먼지 보호
• 두 번째 숫자(8): 지속적인 침수로부터 보호

확인해야 할 중요 사양

IP68 땀샘을 평가할 때는 항상 다음 사항을 확인하세요:

• 최대 깊이 등급: 얼마나 깊이 들어갈 수 있나요?
• 기간 등급: 얼마나 오랫동안 물에 잠길 수 있나요?
• 압력 등급: 어떤 압력을 견딜 수 있나요?
• 온도 범위: 사용자 환경의 작동 제한

테스트 및 검증

벱토에서는 표준 요구 사항 이상의 엄격한 테스트를 수행합니다:

씰링 시스템 설계

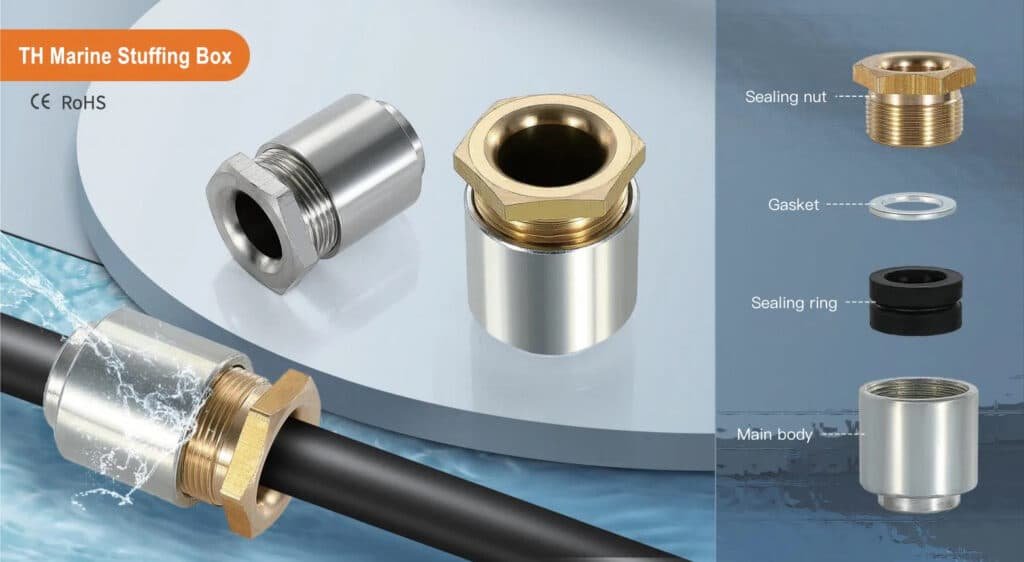

당사의 해양 땀샘은 다중 장벽 밀봉 방식을 사용합니다:

1. 기본 씰: 고성능 탄성 중합체 O-링
2. 보조 씰: 백업 씰링 요소
3. 스레드 실란트: 해양 등급 화합물
4. 스트레인 릴리프: 케이블 이동으로 인한 씰 손상 방지

데이비드의 풍력 발전소 프로젝트에는 폭풍 해일 시 5미터 침수 등급을 받은 글랜드가 필요했습니다. 10미터 방수 등급의 IP68 글랜드는 그의 보험 회사가 요구하는 안전 마진을 제공했습니다.

해양 설치에 필수적인 인증에는 어떤 것이 있나요?

중요한 인증이 누락되면 프로젝트가 중단되고 책임 문제가 발생할 수 있습니다.

필수 해양 인증에는 해양 애플리케이션에 대한 DNV GL, 해양 선박에 대한 로이드 선급, 시추 플랫폼에 대한 ABS, 폭발성 대기에 대한 ATEX와 같은 지역 승인 등이 있습니다. 항상 인증 범위가 특정 애플리케이션과 일치하는지 확인하세요.

중요 인증 기관

국제 해양 표준

• DNV GL(데트 노르스케 베리타스)⁵: 글로벌 오프쇼어 표준
    - 고정 및 유동 플랫폼 지원
    - 엄격한 소재 및 디자인 요구 사항
    - 북해 운영 시 필수

• 로이드 선급 협회: 선박 인증
    - 선박 및 해양 선박 애플리케이션
    - 포괄적인 테스트 프로토콜
    - 상업용 배송에 필요

• ABS(미국 선급 협회): 미국 역외 표준
    - 멕시코만 운영
    - 드릴링 플랫폼 요구 사항
    - 이동식 해양 시추 장치(MODU)

지역별 요구 사항

• ATEX(유럽): 폭발성 대기 보호
• IECEx(국제): 글로벌 폭발성 대기 표준
• CSA(캐나다): 캐나다 역외 요건

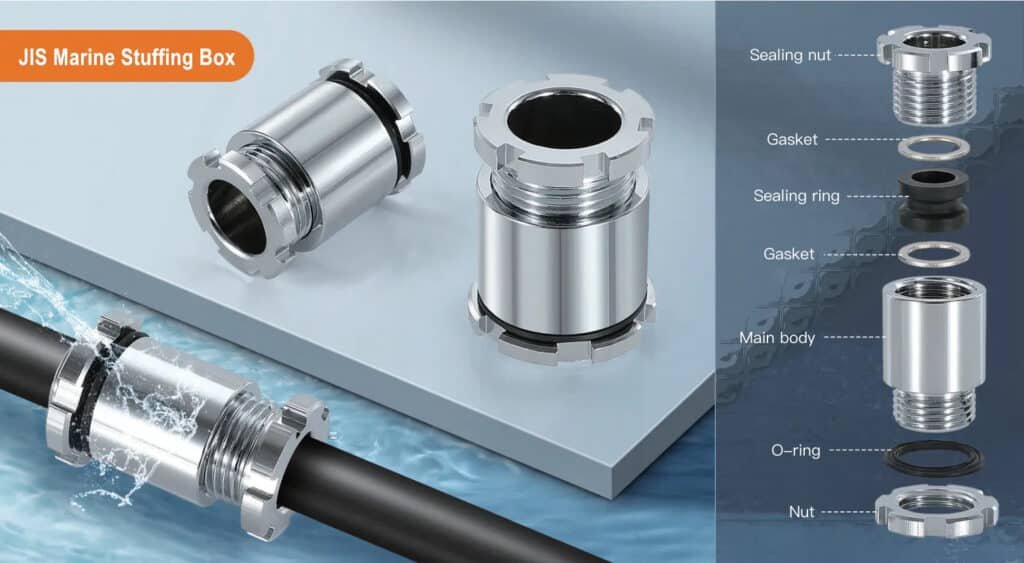

• JIS(일본): 일본 해양 표준

인증 확인 프로세스

하산이 중동 정유공장의 해상 선적 터미널에 글랜드가 필요했을 때, 저희는 이를 제공했습니다:

• 완벽한 인증 패키지
• 타사 테스트 보고서
• 자재 추적성 문서
• 설치 가이드라인

문서 요구 사항

필수 문서에는 다음이 포함됩니다:

• 적합성 인증서: 표준 준수 증명
• 재료 인증서: 화학 성분 및 기계적 특성
• 테스트 보고서: 실제 성능 데이터
• 설치 지침: 올바른 장착 절차
• 유지 관리 일정: 권장 서비스 주기

일반적인 인증 함정

이로 인해 프로젝트가 지연되는 것을 본 적이 있습니다:

• 범위 불일치: 인증은 특정 애플리케이션에 적용되지 않습니다.
• 만료된 인증서: 최신 문서가 아닌 문서
• 지역적 차이: 프로젝트 위치에 대한 잘못된 기준
• 불완전한 문서: 지원 테스트 데이터 누락

결론

올바른 해양 케이블 글랜드를 선택하려면 신뢰할 수 있는 해양 성능을 보장하기 위해 재료, IP 등급 및 인증을 신중하게 고려해야 합니다.
