부식의 화학: 케이블 글랜드 수명을 위해 재료 선택이 중요한 이유

케이블 글랜드의 부식 고장은 전기 화학 공정과 재료 선택에 대한 적절한 이해를 통해 예방할 수 있는 치명적인 시스템 다운타임, 안전 위험, 수백만 달러의 교체 비용을 초래합니다. 엔지니어들은 부식 메커니즘을 과소평가하는 경우가 많기 때문에 가혹한 조건으로 인해 재료 열화가 가속화되는 해양, 화학 및 산업 환경에서 조기 고장으로 이어지는 경우가 많습니다. 잘못된 재료 선택은 갈바닉 부식, 응력 부식 균열, 환경 공격으로 이어져 전기적 및 기계적 무결성을 손상시킵니다.

부식 화학을 이해하면 재료 선택 시 갈바닉 호환성, 환경 노출 조건, 전기화학적 전위차를 고려해야 하며, 적절한 합금 선택과 표면 처리를 통해 부식성 환경에서 10~50배 더 긴 서비스 수명을 제공할 수 있다는 사실을 알 수 있습니다. 종합적인 부식 분석을 통해 수명을 극대화할 수 있는 최적의 소재를 선택할 수 있습니다.

해양, 화학 처리 및 해양 애플리케이션 전반에 걸쳐 5,000개 이상의 케이블 글랜드 설치에서 발생한 부식 실패를 분석한 결과, 소재의 성능과 수명을 결정하는 중요한 전기 화학적 요인을 파악했습니다. 가장 혹독한 환경에서도 탁월한 내구성을 보장하고 소재 선택의 지침이 되는 종합적인 부식 과학을 공유해 드리겠습니다.

목차

• 케이블 글랜드의 부식에 대한 기본 화학 이해
• 부식성 환경에 대한 다양한 재료의 반응 방식
• 갈바닉 부식: 다중 재료 시스템의 숨겨진 위협
• 고급 표면 처리 및 보호 코팅
• 케이블 글랜드 애플리케이션의 부식 방지에 대한 FAQ

케이블 글랜드의 부식에 대한 기본 화학 이해

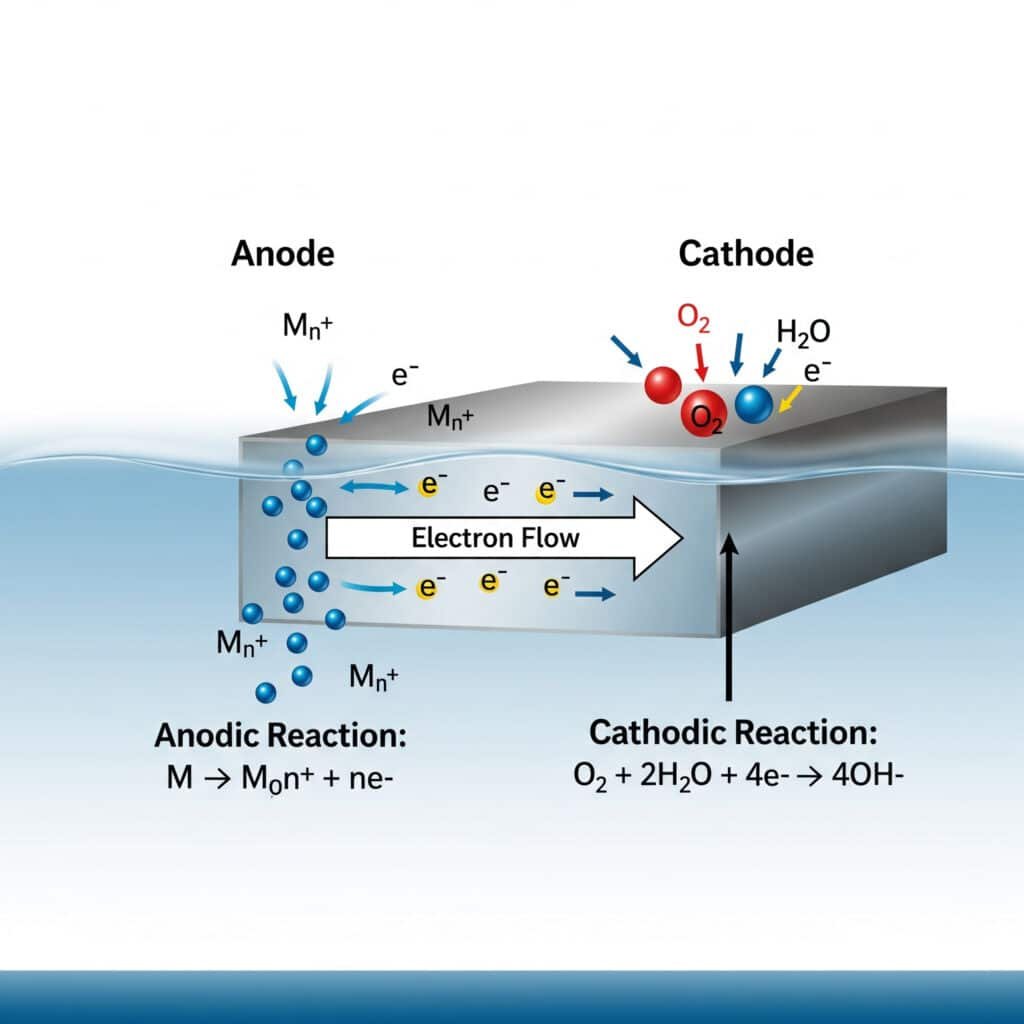

부식은 근본적으로 전기 화학 공정¹ 금속이 전자를 잃고 자연 산화 상태로 되돌아가는 과정으로, 그 속도와 메커니즘은 재료의 특성과 환경 조건에 따라 달라집니다.

부식은 금속이 전기화학 전지에서 양극으로 작용하여 전자를 잃고 금속 이온을 형성하는 반면 산소 또는 기타 산화제는 음극 부위에서 전자를 받아들일 때 발생하며, 이 과정은 산업 환경에서 흔히 볼 수 있는 전해질, 온도 및 pH 조건에 의해 가속화됩니다. 이러한 메커니즘을 이해하면 효과적인 예방 전략을 세울 수 있습니다.

전기 화학 기초

기본 부식 반응:

• 양극 반응: M → M^n+ + ne^-(금속 산화)
• 음극 반응: O₂ + 4H^+ + 4e^- → 2H₂O(산소 환원, 산성)
• 음극 반응: O₂ + 2H₂O + 4e^- → 4OH^- (산소 환원, 알칼리성)
• 전체 프로세스: 전자 소비와 결합된 금속 용해

열역학적 원동력:

• 표준 전극 전위: 부식 경향 파악
• 갈바닉 시리즈²: 바닷물에서의 실질적인 귀족 순위
• 푸르베 다이어그램³: pH와 전위 안정성 관계
• 자유로운 에너지 변화: 부식 반응의 열역학적 선호도

부식에 영향을 미치는 환경적 요인

전해질 구성:

• 염화물 농도: 패시브 필름을 분해하는 공격적인 음이온
• pH 수준: 금속 안정성 및 부식 생성물 형성에 영향
• 용존 산소: 중성/알칼리성 조건의 1차 음극 반응물
• 온도: 반응 역학 가속화(10°C 상승당 2배 속도)
• 전도성: 이온 강도가 높을수록 부식 전류 증가

물리적 환경 요인:

• 수분 수준: 전기 화학 반응에 필요
• 온도 순환: 열 스트레스가 보호 필름에 미치는 영향
• 자외선 노출: 유기 코팅 및 폴리머를 분해합니다.
• 기계적 스트레스: 응력 집중을 통한 부식 가속화
• 틈새 상태: 차동 폭기로 공격적인 로컬 환경 조성

텍사스에 있는 주요 석유화학 시설의 유지보수 엔지니어인 David와 함께 유황 처리 장치의 케이블 글랜드 고장을 조사했습니다. 황화수소 노출로 인해 표준 스테인리스 스틸 글랜드가 빠르게 부식되고 있었습니다. 부식 분석 결과, 슈퍼 듀플렉스 스테인리스강(UNS S32750)으로 업그레이드한 후 고장이 사라지고 수명이 2년에서 15년 이상으로 연장된 것으로 나타났습니다.

케이블 글랜드의 부식 메커니즘

균일한 부식:

• 메커니즘: 노출된 표면에서 고른 금속 손실
• 요금 요소: 재료 구성, 환경 공격성
• 예측 가능성: 부식률 데이터를 기반으로 비교적 예측 가능
• 예방: 적절한 재료 선택, 보호 코팅

국부적 부식:

• 피트 부식: 집중 공격을 통해 심층 침투
• 틈새 부식: 밀폐된 공간의 열악한 조건
• 응력 부식 균열⁴: 스트레스와 부식성 환경의 결합
• 입자 간 부식: 감응 합금의 입자 경계를 따른 공격

재료별 부식 거동

부식성 환경에 대한 다양한 재료의 반응 방식

최적의 성능과 수명을 보장하려면 특정 부식 메커니즘과 환경 조건을 고려한 소재를 선택해야 합니다.

스테인리스 스틸은 크롬 산화물 수동성에 의존하고 알루미늄은 보호 산화물 층을 형성하며 특수 합금은 여러 합금 원소를 사용하여 보호 기능을 강화하는 등 재료마다 화학 성분, 미세 구조 및 보호 표면 필름 형성 능력에 따라 내식성이 크게 달라집니다. 재료와 환경의 상호 작용을 이해하면 최적의 선택을 할 수 있습니다.

스테인리스 스틸 성능 분석

오스테나이트계 스테인리스강(300 시리즈):

• 316L 구성: 17-20% Cr, 10-14% Ni, 2-3% Mo, <0.03% C
• 내식성: 대부분의 환경에서 우수하며, 고염화물에는 제한적입니다.
• 피팅 저항: PREN = %Cr + 3.3(%Mo) + 16(%N) ≈ 25-27
• 중요한 애플리케이션: 해양, 식품 가공, 화학 물질 취급
• 제한 사항: 60°C 이상의 염화물로 인한 피팅, 응력 부식 균열

듀플렉스 스테인리스 스틸:

• 2205 구성: 22% Cr, 5% Ni, 3% Mo, 밸런스드 페라이트/오스테나이트
• 내식성: 316L보다 우수한 내염소성, 우수한 내염소성
• 피팅 저항: PREN ≈ 35, 오스테나이트 등급보다 훨씬 높음
• 기계적 특성: 더 높은 강도, 더 나은 응력 내식성
• 애플리케이션: 해양, 화학 처리, 염화물이 많은 환경

슈퍼 듀플렉스 스테인리스 스틸:

• 2507 구성: 25% Cr, 7% Ni, 4% Mo, 질소 추가
• 내식성: 까다로운 환경에서도 탁월한 성능
• 피팅 저항: PREN ≈ 42, 혹독한 서비스에 적합
• 비용 고려 사항: 316L의 3~5배 비용으로 중요한 애플리케이션에 적합함
• 애플리케이션: 해수 시스템, 화학 처리, 해양 플랫폼

사우디아라비아의 주요 담수화 플랜트에서 부식 관리를 관리하는 Hassan과 협력하여 고온의 해수 환경에서 케이블 글랜드의 성능을 평가했습니다. 표준 316L 스테인리스 스틸은 6개월 이내에 피팅 고장이 발생했습니다. 당사의 슈퍼 듀플렉스 2507 케이블 글랜드는 80°C의 극심한 바닷물 노출에도 불구하고 5년 이상 부식 문제 없이 작동했습니다.

알루미늄 합금 부식 특성

6061-T6 알루미늄:

• 구성: 1% Mg, 0.6% Si, 밸런스드 알루미늄
• 부식 메커니즘: 보호 알루미늄 산화물 필름(Al₂O₃)
• 환경 민감성: 염화물 용액에서 피팅에 취약함
• 갈바닉 문제: 대부분의 금속에 양극성, 절연 필요
• 애플리케이션: 항공우주, 자동차, 일반 산업(비해양)

5083 해양 등급 알루미늄:

• 구성: 4.5% Mg, 향상된 내식성
• 내식성: 해양 환경에서의 탁월한 성능
• 스트레스 부식: 해양 애플리케이션에서 SCC에 대한 내성
• 용접 고려 사항: 용접 후에도 내식성 유지
• 애플리케이션: 해양 구조물, 해양 장비, 조선업

아노다이징 알루미늄 성능:

• 타입 II 아노다이징: 10-25μm 산화물 층, 향상된 부식 방지 기능
• 타입 III 아노다이징: 25-100 μm 하드 코팅, 뛰어난 내구성
• 씰링 처리: 혹독한 환경에서 내식성 향상
• 성능 향상: 베어 알루미늄 대비 5~10배 더 긴 수명
• 제한 사항: 코팅 손상은 기판을 부식 가속화에 노출시킵니다.

특수 합금 성능

인코넬 625(UNS N06625):

• 구성: 58% Ni, 20-23% Cr, 8-10% Mo, 3.6% Nb
• 내식성: 극한 환경에서의 탁월한 성능
• 온도 기능: 650°C까지 속성 유지
• 내화학성: 산, 알칼리, 산화 조건에 대한 내성
• 비용 요소: 스테인리스 스틸 비용의 10~15배, 중요한 서비스를 위해 정당화됨

하스텔로이 C-276:

• 구성: 57% Ni, 16% Cr, 16% Mo, 4% W
• 내식성: 산 감소에 탁월한 성능
• 다용도성: 산화 및 환원 환경 모두에서 탁월함
• 애플리케이션: 화학 처리, 오염 제어, 폐기물 처리
• 성능: 응력 부식 균열에 거의 영향을 받지 않음

갈바닉 부식: 다중 재료 시스템의 숨겨진 위협

갈바닉 부식은 서로 다른 금속이 전해질이 있는 상태에서 전기적으로 연결될 때 발생하며, 더 활성도가 높은 금속의 부식을 가속화합니다.

갈바닉 부식은 호환되지 않는 금속이 결합되면 부식 속도가 정상 수준의 10~100배까지 증가할 수 있으며, 재료 간 전위차, 면적 비율, 전해질 전도도에 따라 심각도가 달라지기 때문에 케이블 글랜드 시스템 설계 시 재료 호환성 분석이 매우 중요합니다. 적절한 재료 선택은 치명적인 갈바닉 고장을 방지합니다.

갈바닉 시리즈 및 호환성

바닷물의 갈바닉 계열(가장 고귀한 것부터 가장 낮은 것까지):

1. 플래티넘, 골드 - 높은 음극성(보호됨)
2. 인코넬 625, 하스텔로이 C - 뛰어난 귀족
3. 316 스테인리스 스틸(패시브) - 패시브 시 좋은 귀족
4. 구리, 청동 - 보통 귀족
5. 황동 - 적당한 활동
6. 탄소강 - 활성(쉽게 부식됨)
7. 알루미늄 합금 - 높은 활동성
8. 아연 - 가장 활동적인(희생적인)

호환성 가이드라인:

• 안전한 조합: 0.25V 전위차 이내의 재료
• 주의 영역: 0.25~0.50V 차이, 평가 필요
• 위험한 조합입니다: >0.50V 차이, 직접 접촉 피하기
• 지역 효과: 큰 음극/작은 양극 비율은 부식을 가속화합니다.
• 거리 효과: 분리 거리에 따라 갈바닉 전류 감소

실제 갈바닉 부식 사례

사례 연구 1: 강철 인클로저가 있는 알루미늄 케이블 글랜드

• 문제입니다: 강철 패널에 장착 시 빠르게 부식되는 알루미늄 글랜드
• 메커니즘: 강철에 양극 산화 알루미늄, 가속 용해
• 솔루션: 스테인리스 스틸 절연 와셔, 유전체 코팅
• 결과: 6개월에서 5년 이상으로 연장된 서비스 수명

사례 연구 2: 알루미늄 케이블이 있는 황동 글랜드

• 문제입니다: 황동 글랜드 인터페이스에서 부식되는 알루미늄 케이블 러그
• 메커니즘: 황동에 양극 산화 알루미늄, 연결 시 집중 공격
• 솔루션: 주석 도금 알루미늄 러그, 부식 방지 화합물
• 결과: 갈바닉 부식 제거, 전기적 무결성 유지

주요 해상 풍력 발전소 운영업체의 부식 엔지니어인 Maria와 협력하여 알루미늄 케이블 글랜드와 철탑 구조물 사이의 갈바닉 부식 문제를 해결했습니다. 기존 설계에서는 18개월 이내에 알루미늄 부식이 심각하게 진행되었습니다. 적절한 절연 기능을 갖춘 316L 스테인리스 스틸 글랜드를 사용한 당사의 솔루션은 갈바닉 효과를 제거하고 25년의 설계 수명을 달성했습니다.

갈바닉 부식 방지 전략

소재 선택 접근 방식:

• 호환되는 자료: 갈바닉 계열에 가까운 금속 사용
• 희생적인 보호: 의도적으로 더 많은 활성 물질을 양극으로 사용
• 고귀한 재료 시스템: 전체적으로 부식 방지 합금을 사용하세요.
• 코팅 시스템: 보호 장벽으로 이종 금속 분리

디자인 솔루션:

• 전기 절연: 비전도성 개스킷, 부싱, 코팅
• 면적 비율 최적화: 음극 대비 양극 면적 최소화
• 배수 설계: 틈새에 전해질 축적 방지
• 접근성: 검사 및 유지보수 액세스를 위한 설계

갈바닉 부식에 영향을 미치는 환경적 요인

고급 표면 처리 및 보호 코팅

표면 처리 및 코팅은 기본 재료 선택 이상으로 추가적인 부식 방지 기능을 제공하여 서비스 수명을 5~20배까지 연장하는 경우가 많습니다.

전기 도금, 변환 코팅 및 유기 시스템을 포함한 고급 표면 처리는 장벽 보호 기능을 생성하고 표면 전기 화학을 수정하여 부식 시작을 방지하며, 적절한 선택과 적용으로 거친 환경에서도 수십 년 동안 보호 기능을 제공합니다. 코팅 메커니즘을 이해하면 최적의 보호 전략을 수립할 수 있습니다.

전기 도금 시스템

아연 도금:

• 메커니즘: 강철 기판의 희생적인 보호
• 두께: 일반적으로 5~25μm, 혹독한 서비스를 위해 더 두껍게 제작됨
• 성능: 환경에 따라 1~5년 보호
• 애플리케이션: 일반 산업, 중간 정도의 부식 환경
• 제한 사항: 제한된 온도 기능(<100°C)

니켈 도금:

• 메커니즘: 뛰어난 내식성으로 장벽 보호
• 두께: 부식 방지를 위한 10~50μm
• 성능: 보통 수준의 환경에서 10~20년
• 애플리케이션: 해양, 화학 처리, 장식
• 장점: 단단한 표면, 내마모성, 온도 성능

크롬 도금:

• 메커니즘: 매우 단단하고 부식에 강한 표면
• 유형: 장식용(얇은) 대 단단한 크롬(두꺼운)
• 성능: 혹독한 환경에서도 뛰어난 내구성 제공
• 애플리케이션: 유압 시스템, 화학 처리, 내마모성
• 환경 문제: 6가 크롬 규정

변환 코팅

크롬산염 변환(알루미늄):

• 메커니즘: 알루미늄 표면을 크로메이트 필름으로 화학적 전환
• 성능: 우수한 부식 방지 및 페인트 접착력
• 두께: 1-5 μm, 투명에서 황금색까지
• 애플리케이션: 항공우주, 군사, 고성능 요구 사항
• 규정: RoHS 제한으로 인한 대체 처리

인산염 변환(강철):

• 메커니즘: 철/아연/망간 인산염 결정 형성
• 성능: 페인트 시스템을 위한 탁월한 베이스, 적당한 독립형 보호 기능
• 애플리케이션: 자동차, 가전, 일반 제조
• 혜택: 페인트 접착력, 침입 윤활 개선
• 프로세스: 산 세척, 인산염 처리, 중화, 건조

아노다이징(알루미늄):

• 유형 II: 10-25 μm, 장식 및 중간 보호
• 유형 III: 25-100 μm, 하드 코팅으로 혹독한 환경에서도 사용 가능
• 봉인: 내식성이 크게 향상됨
• 성능: 해양 환경에서 제대로 밀봉된 경우 10-25년 사용 가능
• 애플리케이션: 건축, 해양, 항공우주, 전자 제품

유기 코팅 시스템

파우더 코팅:

• 화학: 에폭시, 폴리에스테르, 폴리우레탄, 하이브리드 시스템
• 애플리케이션: 정전기 스프레이, 열 경화
• 성능: 뛰어난 내구성, 내화학성
• 두께: 50-150μm 일반
• 장점: 환경 규정 준수, 우수한 마감 품질

리퀴드 페인트 시스템:

• 프라이머: 아연이 풍부한 에폭시, 부식 방지를 위한 폴리우레탄
• 탑코트: 내후성을 위한 폴리우레탄, 불소 중합체
• 시스템 설계: 여러 번 덧발라 최대한의 보호
• 성능: 적절한 시스템 설계로 15-25년
• 애플리케이션: 해양, 화학, 건축, 산업

벱토 커넥터의 코팅 전문가들과 협력하여 아연이 풍부한 에폭시 프라이머, 중간 에폭시 코트, 불소 폴리머 탑코트로 구성된 해양용 케이블 글랜드용 다층 보호 시스템을 개발했습니다. 이 시스템은 해양 환경에서 25년 이상의 보호 기능을 제공하여 단일 레이어 코팅보다 훨씬 뛰어난 성능을 발휘합니다.

코팅 선택 기준

환경적 고려 사항:

• 화학 물질 노출: 산, 알칼리, 용제 내성 요구 사항
• 온도 범위: 작동 및 최고 온도 제한
• 자외선 노출: 실외 애플리케이션에는 자외선에 안정적인 시스템이 필요합니다.
• 기계적 요구 사항: 마모, 충격, 유연성 요구 사항
• 전기적 특성: 전도성 대 절연 요구 사항

성능 요구 사항:

• 서비스 수명: 애플리케이션 중요도에 따라 5~25년
• 유지 관리 액세스: 재코팅 가능성 및 빈도
• 초기 비용: 코팅 시스템 비용 대비 성능 이점
• 라이프사이클 비용: 유지 관리 및 교체를 포함한 총 비용
• 규정 준수: 환경 및 안전 규정

코팅 품질 보증

표면 준비 표준:

• SSPC/NACE 표준[^5]: 표면 청결 요구 사항
• 프로필 요구 사항: 접착력을 위한 표면 거칠기
• 오염 제어: 기름, 염분, 습기 제거
• 환경 조건: 적용 중 온도, 습도
• 품질 관리: 검사 및 테스트 프로토콜

성능 테스트:

• 염수 분무 테스트: ASTM B117, 가속 부식 평가
• 주기적 테스트: ASTM D5894, 사실적인 환경 시뮬레이션
• 접착력 테스트: 코팅 무결성을 위한 크로스 컷, 풀오프 테스트
• 두께 측정: 코팅 균일성 및 사양 준수
• 현장 모니터링: 장기적인 성능 검증

벱토 커넥터는 부식 방지를 위해서는 전기 화학적 공정, 재료 호환성 및 환경 요인에 대한 포괄적인 이해가 필요하다는 것을 잘 알고 있습니다. 당사의 첨단 소재 선택, 표면 처리 및 품질 보증 프로그램은 가장 혹독한 환경에서도 탁월한 내식성과 연장된 서비스 수명을 보장합니다.

결론

부식 화학은 적절한 재료 선택, 갈바닉 호환성 분석 및 고급 표면 처리를 통해 제어할 수 있는 전기 화학 공정을 통해 케이블 글랜드의 수명을 근본적으로 결정합니다. 이러한 메커니즘을 이해하면 엔지니어는 부식성 환경에서 10~50배 더 긴 서비스 수명을 제공하는 케이블 글랜드를 지정할 수 있습니다.

성공하려면 일반적인 사양에만 의존하기보다는 환경 조건, 재료 호환성 및 보호 전략에 대한 종합적인 분석이 필요합니다. 벱토 커넥터는 부식 과학에 대한 깊은 이해와 광범위한 현장 경험을 바탕으로 고객의 특정 부식 환경에서 탁월한 내구성을 발휘하도록 최적화된 케이블 글랜드를 제공합니다.
