케이블이 과도하게 구부러지면 1년 이내에 40%의 방수 커넥터 씰이 파손되어 고가의 장비를 손상시키고 중요한 애플리케이션에서 안전 위험을 초래하는 치명적인 물 유입을 유발합니다. 케이블이 과도하게 구부러지면 최소 굽힘 반경1내부 응력이 커넥터 씰로 직접 전달되어 개스킷을 고르지 않게 압축하고 하우징 형상을 왜곡하며 누출 경로를 생성하여 성능 저하를 초래합니다. IP 등급2. 케이블 굽힘 반경은 씰 압축 균일성, 하우징 정렬, 스트레인 완화 효과 및 장기 개스킷 무결성에 영향을 미쳐 방수 커넥터 씰 성능에 큰 영향을 미치며, 적절한 굽힘 반경 관리는 최적의 씰 접촉 압력을 유지하고 조기 노화를 방지하며 커넥터의 서비스 수명 내내 안정적인 IP68 보호를 보장합니다. 10년 동안 벱토에서 씰 고장을 조사한 결과, 굽힘 반경은 단순한 케이블 사양이 아니라 실제 설치 및 운영 스트레스 상황에서 방수 연결이 무결성을 유지할 수 있는지를 결정하는 중요한 요소라는 것을 알게 되었습니다.
목차
- 케이블 굴곡 반경이 씰 성능에 어떤 영향을 미칩니까?
- 다양한 케이블 유형에 대한 임계 굽힘 반경 요구 사항은 무엇인가요?
- 설치 중 씰 손상을 방지하려면 어떻게 해야 하나요?
- 부적절한 굽힘 반경의 장기적인 영향은 무엇인가요?
- 적절한 굽힘 반경을 유지하기 위해 시스템을 어떻게 설계할까요?
- 케이블 굴곡 반경 및 방수 씰에 대한 FAQ
케이블 굴곡 반경이 씰 성능에 어떤 영향을 미칩니까?

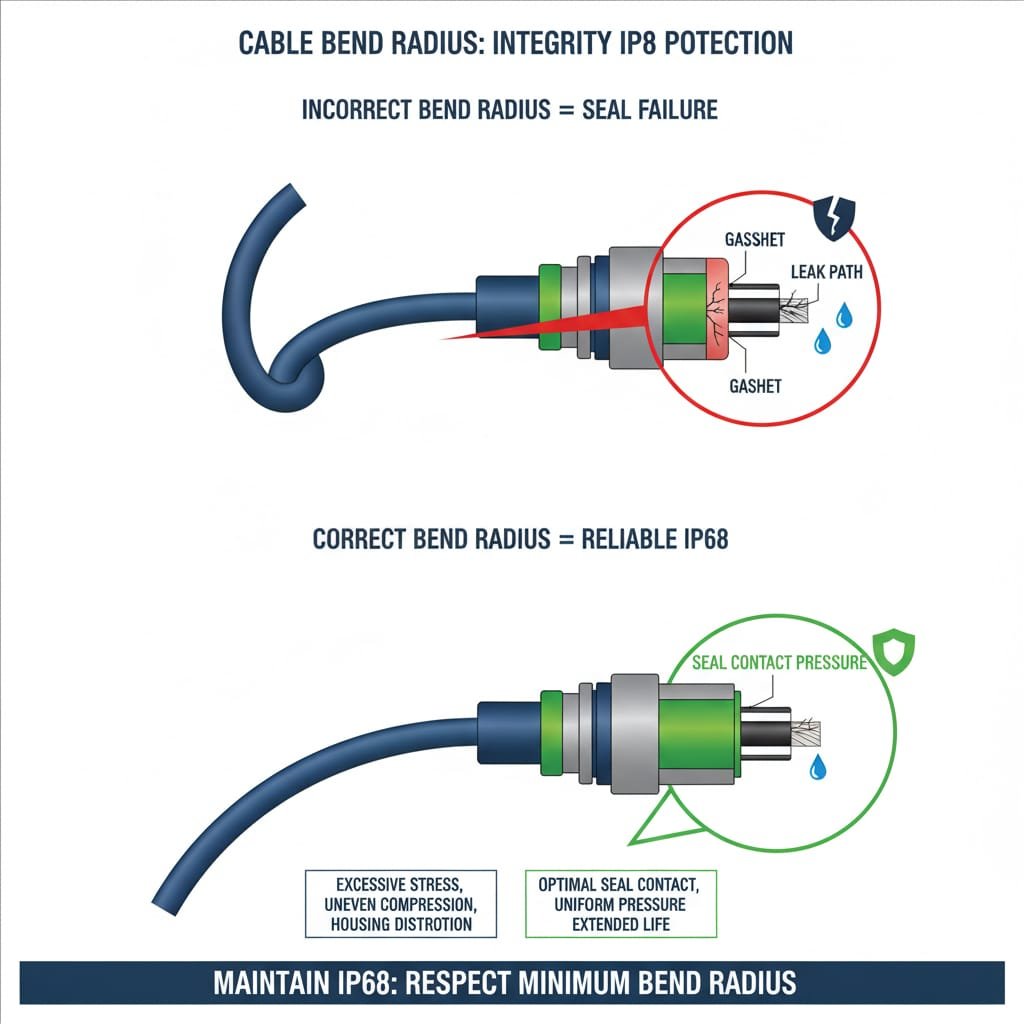

안정적인 방수 연결을 위해서는 케이블 굽힘과 씰 무결성 간의 기계적 관계를 이해하는 것이 중요합니다. 케이블 굽힘 반경은 씰 압축 형상을 변경하고, 개스킷 표면에 고르지 않은 압력 분포를 만들고, 하우징 변형을 유도하여 씰 접촉을 끊고, 가속화하는 동적 하중 사이클을 생성하는 응력 전달 메커니즘을 통해 씰 성능에 영향을 미칩니다. 엘라스토머 피로3 장기적인 밀봉 효과를 감소시킵니다.
스트레스 전달 메커니즘
직접 기계적 로딩: 케이블이 과도하게 구부러지면 케이블 글랜드를 통해 커넥터 하우징으로 직접 전달되는 인장 및 압축력이 발생하여 효과적인 씰링에 필요한 정밀한 형상이 변경됩니다.
씰 압축 왜곡: 응력 분포가 고르지 않으면 오링과 개스킷이 균일하지 않게 압축되어 압출을 유발하는 고압 영역과 누출 경로를 허용하는 저압 영역이 생성됩니다.
하우징 변형: 심한 굽힘력은 실제로 금속 하우징을 변형시키거나 플라스틱 인클로저에 균열을 일으켜 씰링 표면과 개스킷 홈을 영구적으로 손상시킬 수 있습니다.
동적 스트레스 사이클링: 진동, 열팽창 또는 기계적 움직임으로 인해 반복적으로 구부러지면 시간이 지남에 따라 엘라스토머의 특성이 저하되는 피로 하중이 발생합니다.
씰 지오메트리 변경
개스킷 압출: 굽힘에 의한 응력으로 인한 과도한 압축은 엘라스토머 소재를 홈 밖으로 밀어내어 효과적인 밀봉 면적을 감소시키고 영구적인 변형을 일으킵니다.
접촉 압력 변화: 고르지 않은 하중은 조기 노화를 유발하는 과압축 영역과 수분 침투를 허용하는 과소압축 영역을 만듭니다.
표면 적합성 손실: 왜곡된 하우징 형상으로 인해 개스킷이 밀봉 표면에 제대로 밀착되지 않아 고압력에서도 미세한 누출 경로가 생깁니다.
그루브 정렬 문제: 하우징이 심하게 변형되면 개스킷 홈이 잘못 정렬되어 씰이 제대로 설치되지 않고 방수 무결성이 손상될 수 있습니다.
미국 노스다코타의 풍력 터빈 유지보수 감독관인 Marcus는 가동 6개월 만에 나셀 정션 박스에서 케이블 글랜드 고장이 반복적으로 발생했습니다. 조사 결과, 케이블 배선이 빡빡하여 커넥터 입구에서 2인치 이내에 케이블의 최소 굽힘 반경인 8인치보다 훨씬 낮은 90도 굽힘이 발생한다는 사실이 밝혀졌습니다. 과도한 굽힘 응력으로 인해 EPDM 씰4 고르지 않게 설치되어 얼음 폭풍이 몰아치는 동안 물이 유입되어 $15,000개의 제어 모듈이 손상되었습니다. 소니는 스트레인 릴리프 부츠가 통합된 해양 등급 케이블 글랜드와 적절한 굴곡 반경을 지원하는 권장 케이블 라우팅을 제공했습니다. 이 솔루션은 씰링 고장을 없애고 3년간 75%의 유지보수 비용을 절감했습니다.
다양한 케이블 유형에 대한 임계 굽힘 반경 요구 사항은 무엇인가요?
케이블 구조와 적용 환경은 커넥터 씰 성능에 직접적인 영향을 미치는 특정 굽힘 반경 요구 사항을 결정합니다. 임계 굽힘 반경 요구 사항은 케이블 유형에 따라 다릅니다. 외장 케이블은 외경의 12~15배, 연성 고무 케이블은 6~8배, 경질 PVC 케이블은 8~10배, 광섬유 케이블은 15~20배, 고전압 케이블은 절연 두께와 전압 등급에 따라 12~20배가 요구됩니다.
외장 케이블 고려 사항
강철 와이어 갑옷: 응력 집중 지점을 생성하고 커넥터 씰에 과도한 힘을 전달하는 아머 와이어 좌굴을 방지하기 위해 더 큰 굽힘 반경(직경 12~15배)이 필요합니다.
알루미늄 테이프 아머: 강철 와이어보다 유연하지만 테이프 주름을 방지하고 균일한 응력 분포를 유지하려면 여전히 10~12배의 직경이 필요합니다.
연동 방어구: 뛰어난 유연성을 제공하지만 아머 분리를 방지하고 기계적 보호 기능을 유지하기 위해 세심한 굽힘 반경 제어(직경 8~10배)가 필요합니다.
골판지 갑옷: 직경 6~8배의 굽힘 반경으로 뛰어난 유연성을 제공하는 동시에 커넥터 인터페이스에 대한 우수한 응력 분포를 유지합니다.
케이블 구성 영향
| 케이블 유형 | 최소 굽힘 반경 | 씰 충격 | 중요한 요소 |
|---|---|---|---|
| 아머드 XLPE | 12-15x OD | 높은 스트레스 전달 | 갑옷 좌굴, 재킷 압축 |
| 유연한 고무 | 6-8배 OD | 적당한 스트레스 | 지휘자 움직임, 재킷 스트레칭 |
| 경질 PVC | 8-10배 OD | 높은 스트레스 집중도 | 재킷 균열, 도체 스트레스 |
| 해양 케이블 | 8-12x OD | 적절한 땀샘으로 적당히 | 물 차단 화합물 흐름 |
| 광섬유 | 15-20배 OD | 극도의 감도 | 광케이블 파손, 버퍼 튜브 스트레스 |
환경적 요인
온도 효과: 저온은 케이블 강성을 증가시켜 응력 집중과 씰 손상을 방지하기 위해 더 큰 굽힘 반경이 필요합니다.
동적 로딩: 진동이나 움직임에 노출되는 케이블은 씰 성능 저하 없이 응력 순환을 수용하려면 굽힘 반경 마진을 늘려야 합니다.
화학 물질 노출: 강한 화학 물질은 케이블 재킷을 부드럽게 만들어 굽힘 반경을 줄이면서 커넥터 씰에 응력이 전달되는 것을 증가시킬 수 있습니다.
자외선 열화: 실외 케이블은 시간이 지남에 따라 부서지기 쉬우므로 서비스 수명 내내 씰 무결성을 유지하기 위해 보수적인 굴곡 반경 설계가 필요합니다.
설치 중 씰 손상을 방지하려면 어떻게 해야 하나요?
적절한 설치 기술과 계획은 방수 고장으로 이어지는 굴곡 반경 관련 씰 손상을 방지합니다. 설치 중 씰 손상을 방지하려면 적절한 굴곡 반경을 허용하는 케이블 경로를 미리 계획하고, 적절한 케이블 지지 시스템을 사용하고, 스트레인 완화 장치를 설치하고, 순차적인 조임 절차를 따르고, 시스템 시운전 전에 씰 무결성을 확인하기 위해 압력 테스트를 수행해야 합니다.
사전 설치 계획
경로 조사: 설치 전에 케이블 경로를 매핑하여 잠재적인 굴곡 반경 위반을 식별하고 적절한 지지 구조를 계획하세요.
굽힘 반경 계산: 각 케이블 유형에 대한 최소 굽힘 반경을 계산하고 설치 공차 및 장기적인 안정성을 위해 25% 안전 여유를 추가합니다.
지원 간격: 케이블 트레이 및 도관 지지대 간격을 계획하여 전체 케이블 길이에 걸쳐 적절한 굴곡 반경을 유지합니다.
액세스 요구 사항: 조립 중에 케이블을 무리하게 구부리지 않고 적절한 커넥터를 설치할 수 있도록 충분한 공간을 확보하세요.
설치 모범 사례
프로그레시브 벤딩: 하나의 날카로운 구부림이 아닌 여러 개의 완만한 구부림을 사용하여 응력을 분산하고 커넥터 씰로 전달되는 힘을 최소화합니다.
스트레인 릴리프 통합: 최종 연결하기 전에 스트레인 릴리프 부츠 또는 스트레인 릴리프가 통합된 케이블 글랜드를 설치하세요.
설치 지원: 케이블을 당기기 전에 케이블 지지대를 설치하여 설치 과정에서 일시적으로 케이블이 과도하게 구부러지는 것을 방지하세요.
순차적 조립: 케이블 배선, 지지대 설치, 연결, 최종 위치 지정 등 적절한 순서를 따라 씰을 손상시키는 재작업을 피하세요.
품질 관리 조치
굽힘 반경 확인: 적절한 게이지 또는 템플릿을 사용하여 중요 지점에서 실제 굽힘 반경을 측정하여 사양을 준수하는지 확인합니다.
씰 검사: 최종 조립 전에 모든 씰이 제대로 장착되었는지, 압축되었는지, 손상이 없는지 육안으로 검사합니다.
압력 테스트: 설치 완료 후 1.5배의 정격 압력에서 압력 테스트를 수행하여 씰 무결성을 확인합니다.
문서화: 향후 유지보수 참조를 위해 설치 세부 정보, 굽힘 반경 측정 및 테스트 결과를 기록하세요.
부적절한 굽힘 반경의 장기적인 영향은 무엇인가요?
장기적인 성능 저하 메커니즘을 이해하면 유지 관리 요구 사항을 예측하고 치명적인 장애를 예방하는 데 도움이 됩니다. 부적절한 굽힘 반경의 장기적인 영향으로는 응력 집중으로 인한 엘라스토머 노화 가속화, 점진적인 씰 압출 및 영구 변형, 하우징 피로 및 균열 발생, 적절한 씰 교체를 방해하는 개스킷 홈 마모, 기상이변 시 갑자기 치명적인 고장으로 이어지는 누적된 손상 등이 있습니다.
점진적 성능 저하 패턴
엘라스토머 스트레스 이완: 굽힘으로 인한 응력으로 인해 지속적으로 과도하게 압축되면 고무 씰이 영구적으로 굳어 복구 및 씰링 효과가 저하됩니다.
화학적 분해 가속: 응력 집중은 화학적 노화 과정을 가속화하여 개스킷 재료의 경화, 균열 및 탄성 손실을 유발합니다.
피로 균열 시작: 열팽창과 기계적 움직임으로 인한 반복적인 스트레스 사이클은 시간이 지남에 따라 전파되는 미세한 균열을 유발합니다.
봉인 압출 진행률: 초기에는 경미한 돌출이 지속적인 스트레스를 받으면 점차 악화되어 결국 완전한 밀봉 실패와 물 침투를 유발합니다.
장애 모드 분석
갑작스러운 실패 대 점진적인 실패: 굽힘 반경이 부적절하면 설치 중 즉각적인 고장이 발생하거나 수개월 또는 수년에 걸쳐 점진적으로 성능이 저하될 수 있습니다.
환경 가속: 극한의 온도, 자외선 노출, 화학물질 접촉은 제대로 설치된 시스템에 비해 스트레스를 받은 씰의 성능 저하를 가속화합니다.
캐스케이드 실패: 한 번의 씰링 실패로 인해 물이 유입되어 다른 부품이 손상될 수 있으며, 한 번의 굴곡 반경 위반으로 여러 번의 시스템 고장이 발생할 수 있습니다.
유지 관리 복잡성: 스트레스를 받은 씰은 일상적인 검사에서는 정상적으로 작동하는 것처럼 보이지만 극한 조건에서는 치명적인 고장을 일으킬 수 있습니다.
사우디아라비아의 석유화학 플랜트 엔지니어인 아흐메드는 실외 전기 패널의 케이블 글랜드가 예상 수명인 10년이 아닌 2~3년 만에 고장이 나는 것을 발견했습니다. 주변 온도(50°C 이상)가 높고 굴곡 반경이 부적절한 타이트한 케이블 배선으로 인해 Viton 씰에 만성적인 스트레스가 발생했습니다. 열적 노화와 기계적 스트레스의 조합으로 인해 모래와 습기가 유입되어 부서지기 쉬운 균열이 발생하여 고가의 VFD 컨트롤러가 손상되었습니다. 적절한 굽힘 반경 지지대를 사용하여 설치를 재설계하고 씰 홈이 강화된 고온 케이블 글랜드로 업그레이드했습니다. 새로운 설계 덕분에 혹독한 사막 환경에서도 8년 이상 안정적으로 서비스를 제공할 수 있게 되었습니다.
적절한 굽힘 반경을 유지하기 위해 시스템을 어떻게 설계할까요?
시스템 설계는 초기 계획 단계부터 굴곡 반경 요구 사항을 통합하여 장기적인 씰링 신뢰성을 보장해야 합니다. 적절한 굴곡 반경을 유지하기 위한 시스템 설계에는 각 케이블 유형에 대한 공간 요구 사항 계산, 유연한 도관 시스템 통합, 적절한 케이블 글랜드 스트레인 릴리프 지정, 굴곡 반경 간격을 고려한 유지보수 접근 계획, 서비스 및 수정 시 우발적인 과도한 굴곡을 방지하는 케이블 관리 시스템 통합이 필요합니다.
설계 계산 방법
공간 할당: 필요한 공간은 최소 굴곡 반경에 25% 안전 여유를 더한 값에 케이블 수와 라우팅 복잡성을 곱한 값으로 계산합니다.
3D 모델링: CAD 소프트웨어를 사용하여 케이블 경로를 모델링하고 시공을 시작하기 전에 굴곡 반경 준수 여부를 확인합니다.
스트레스 분석: 수행 유한 요소 분석5 를 중요한 연결에 적용하여 스트레스 분포를 예측하고 지원 위치를 최적화합니다.
열팽창: 추가적인 굽힘 응력을 유발할 수 있는 온도 변화로 인한 케이블 길이 변화를 고려하세요.
유연한 시스템 통합
케이블 트레이 디자인: 복잡한 라우팅 요구 사항을 위해 적절한 반경 섹션과 조정 가능한 지지대가 있는 트레이 시스템을 지정하세요.
도관 선택: 케이블 이동과 열팽창을 허용하면서 굴곡 반경을 유지하는 유연한 도관 시스템을 선택하세요.
정션 박스 배치: 정션 박스를 배치하여 케이블의 구부러짐을 최소화하고 유지보수 접근을 위한 적절한 서비스 루프를 제공하세요.
지원 구조: 바람, 지진, 열 영향 등 모든 하중 조건에서 적절한 형상을 유지하는 케이블 지지대를 설계합니다.
유지 관리 고려 사항
서비스 루프: 굽힘 반경 요구 사항을 위반하지 않으면서 커넥터 교체를 위한 적절한 케이블 길이와 라우팅 공간을 제공하세요.
계획에 액세스합니다: 서비스 작업 중 일시적으로 과도하게 구부리지 않고도 케이블을 적절히 다룰 수 있는 유지보수 접근 방식을 설계하세요.
문서 시스템: 유지보수 담당자를 위해 굽힘 반경 요구 사항과 적절한 케이블 라우팅에 대한 명확한 문서를 제공하세요.
교육 요구 사항: 유지보수 담당자가 굽힘 반경의 중요성과 적절한 케이블 취급 기술을 이해하도록 합니다.
결론
케이블 굽힘 반경은 압축 균일성, 하우징 정렬 및 장기적인 엘라스토머 무결성에 영향을 미치는 복잡한 응력 전달 메커니즘을 통해 방수 커넥터 씰 성능에 큰 영향을 미칩니다. 적절한 굴곡 반경 관리를 위해서는 케이블별 요구 사항을 이해하고, 적절한 설치 기술을 구현하며, 서비스 수명 내내 적절한 형상을 유지하는 시스템을 설계해야 합니다. 벱토는 굽힘 반경 관련 씰 고장에 대한 경험을 통해 적절한 설계와 설치를 통한 예방이 조기 고장에 대처하는 것보다 훨씬 비용 효율적이라는 것을 깨달았습니다. 처음부터 올바르게 처리할 수 있도록 도와드리겠습니다. 😉
케이블 굴곡 반경 및 방수 씰에 대한 FAQ
Q: 방수 커넥터의 최소 굽힘 반경을 초과하면 어떻게 되나요?
A: 최소 굽힘 반경을 초과하면 응력이 집중되어 씰이 고르지 않게 압축되어 즉각적인 누출이 발생하거나 노화가 가속화되어 조기 고장을 일으킬 수 있습니다. 또한 응력으로 인해 커넥터 하우징이 변형되고 씰링 표면에 영구적인 손상이 발생할 수 있습니다.
Q: 케이블 굽힘 반경을 올바르게 측정하려면 어떻게 해야 하나요?
A: 케이블 중심선에서 구부러진 안쪽 가장자리를 사용하여 구부러진 반경의 중심까지 측정합니다. 일반적으로 케이블이 커넥터에 들어가거나 방향이 가장 심하게 바뀌는 곡선의 가장 빡빡한 지점에서 측정해야 합니다.
Q: 스트레인 릴리프 부츠가 굽힘 반경 문제에 도움이 되나요?
A: 예, 스트레인 릴리프 부츠는 더 긴 길이에 걸쳐 굽힘 응력을 분산시키고 단단한 커넥터에서 유연한 케이블로 점진적으로 전환할 수 있도록 합니다. 특히 씰이 가장 취약한 케이블 인입 지점에 응력이 집중되는 것을 방지하는 데 효과적입니다.
Q: 씰 재질에 따라 굽힘 반경 응력을 다르게 처리합니까?
A: 예, Viton과 같이 단단한 소재는 응력 하에서 압출에 더 잘 견디지만 과도하게 압축하면 균열이 생길 수 있으며, EPDM과 같이 부드러운 소재는 왜곡된 표면에는 더 잘 맞지만 과도한 압축으로 영구적인 변형이 발생하기 쉽습니다.
Q: 커넥터의 굽힘 반경 관련 씰 손상을 얼마나 자주 검사해야 하나요?
A: 매년 커넥터에 눈에 보이는 씰 손상, 하우징 변형 또는 물 유입 징후가 있는지 검사하세요. 열악한 환경이나 중요한 애플리케이션의 경우, 특히 극심한 기상 이변이나 기계적 장애가 발생한 후에는 분기별로 검사하는 것이 좋습니다.
