실외 방수 커넥터를 위한 자외선 차단 소재 가이드

자외선은 5년 이내에 실외 전기 커넥터의 70%를 파괴합니다.¹하우징이 깨지거나 씰 고장이 발생하고 수리 및 교체에 수천 달러의 비용이 드는 치명적인 시스템 다운타임이 발생할 수 있습니다. 표준 플라스틱 소재는 강한 햇빛에 노출되면 균열, 변색, 기계적 특성 저하가 발생하여 중요한 실외 애플리케이션에서 안전 위험과 신뢰성 문제를 야기합니다. 실외 방수 커넥터용 자외선 차단 소재에는 카본 블랙 첨가제가 포함된 자외선 안정화 나일론, 적절한 표면 처리가 된 해양 등급 스테인리스 스틸, EPDM 및 실리콘과 같은 특수 엘라스토머, 자외선 흡수제가 내장된 고급 폴리머 화합물이 있으며, 각각 다양한 환경 조건과 애플리케이션 요건에 맞는 특정 이점을 제공합니다. 10년 동안 벱토에서 자외선 열화 문제를 해결한 결과, 소재 선택은 단순히 초기 자외선 저항성뿐만 아니라 실제 조건에서 다양한 소재가 어떻게 노화되는지 이해하고 서비스 수명 내내 성능을 유지하는 솔루션을 선택하는 것이 중요하다는 사실을 알게 되었습니다.

목차

• 실외용 소재에 자외선 차단 기능이 있는 이유는 무엇일까요?
• 어떤 플라스틱 소재가 최고의 자외선 차단 기능을 제공하나요?
• 금속 소재의 자외선 저항성은 어떻게 비교하나요?
• 자외선 환경에 가장 적합한 엘라스토머 옵션은 무엇인가요?
• 특정 자외선 노출 조건에 맞는 소재는 어떻게 선택하나요?
• 자외선 차단 소재에 대한 자주 묻는 질문

실외용 소재에 자외선 차단 기능이 있는 이유는 무엇일까요?

자외선 차단 메커니즘을 이해하면 엔지니어가 장기적인 아웃도어 성능을 위해 적절한 소재를 선택하는 데 도움이 됩니다. 소재는 자외선 에너지를 흡수하는 카본 블랙 색소, 폴리머 사슬 분해를 방지하는 화학적 자외선 안정제, 자외선을 반사하는 표면 처리, 광분해를 방지하는 분자 구조 변형, 자외선에 직접 노출되지 않도록 기본 소재를 보호하는 보호 코팅을 통해 자외선 차단 기능을 갖춥니다.

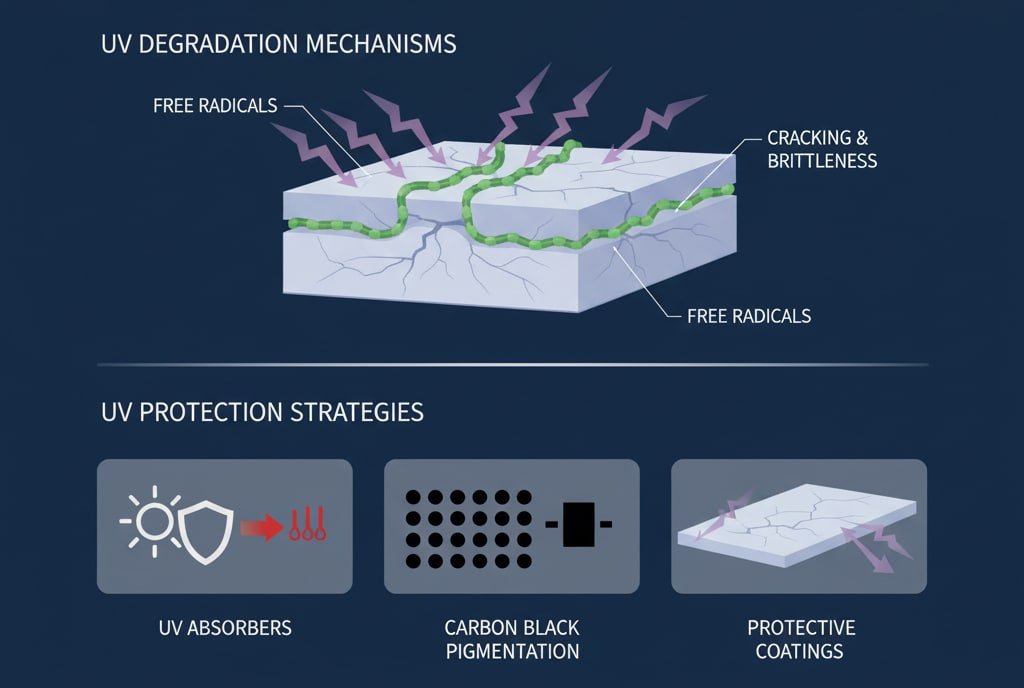

UV 열화 메커니즘

폴리머 사슬 분할²: 자외선은 폴리머 사슬의 화학 결합을 끊어 분자량을 감소시키고 취성, 균열 및 기계적 고장을 일으킵니다.

자유 라디칼 형성: 자외선 에너지는 반응성 자유 라디칼을 생성하여 소재 구조 전체에 손상을 전파하고 열화 과정을 가속화합니다.

교차 연결 효과: 일부 소재는 자외선에 노출되면 과도한 가교 결합을 형성하여 유연성을 유지하지 못하고 딱딱해지고 부서지기 쉽습니다.

표면 초킹: 자외선 열화는 분말 형태의 표면 잔여물을 생성하며, 이는 재료의 고급 분해 및 보호 특성 손실을 나타냅니다.

보호 전략

자외선 흡수제: 벤조트리아졸과 벤조페논과 같은 화합물은 자외선 에너지를 흡수하여 폴리머를 손상시키지 않고 무해한 열로 변환합니다.

저해 아민 광안정제(HALS)³: 이 화합물은 자외선에 노출되는 동안 생성된 활성산소를 중화하여 분해 반응의 확산을 방지합니다.

카본 블랙 로딩: 미세한 카본 블랙 입자는 전체 스펙트럼에 걸쳐 자외선을 흡수하여 검은색 소재에 탁월한 보호 기능을 제공합니다.

이산화티타늄 색소 침착: TiO2는 자외선을 반사하여 미적 외관을 유지하면서 밝은 색상의 소재를 보호합니다.

미국 애리조나주의 태양광 발전소 유지보수 관리자인 Robert는 18개월 동안 사막의 태양에 노출된 후 반복되는 케이블 글랜드 고장으로 어려움을 겪었습니다. 표준 나일론 글랜드는 부서지기 쉽고 균열이 생겨 몬순 시즌에 물이 유입되어 고가의 인버터 장비를 손상시켰습니다. 따라서 극한의 자외선 환경을 위해 특별히 설계된 2% 카본 블랙과 HALS 첨가제가 포함된 자외선 안정화 나일론 케이블 글랜드를 추천했습니다. 이 솔루션은 120°F의 온도와 강렬한 자외선 조건에서 5년 이상 안정적인 서비스를 제공하여 인버터 고장을 없애고 유지보수 비용을 80%까지 절감했습니다.

어떤 플라스틱 소재가 최고의 자외선 차단 기능을 제공하나요?

플라스틱 소재 선택은 실외 방수 커넥터 애플리케이션의 장기적인 성능에 결정적인 영향을 미칩니다. 최고의 자외선 차단 플라스틱 소재에는 기계적 강도를 위해 카본 블랙이 첨가된 자외선 안정화 PA66 나일론, 광학적 선명도를 위해 UV 코팅이 적용된 폴리카보네이트, 치수 안정성을 위해 유리 보강이 적용된 PBT 폴리에스테르, 고온 적용을 위한 개질 PPO, 극한의 노출 조건을 위한 ASA 및 PMMA 같은 특수 자외선 등급 폴리머가 있습니다.

나일론(폴리아미드) 변형

자외선 안정제가 포함된 PA66: 뛰어난 기계적 특성, 내화학성 및 난연성으로 케이블 글랜드 하우징 및 나사산 구성 요소에 이상적입니다.

유리로 채워진 성적: 30% 유리 보강재는 치수 안정성을 개선하고 열팽창을 줄이면서 자외선 저항성을 유지합니다.

카본 블랙 로딩: 2-3% 카본 블랙은 가공성과 기계적 특성을 유지하면서 탁월한 자외선 차단 기능을 제공합니다.

난연성 버전: UL94 V-0 등급 재료⁴ 자외선 저항성을 저하시키지 않으면서 전기 애플리케이션의 안전 요건을 충족합니다.

고급 엔지니어링 플라스틱

재료	자외선 등급	온도 범위	주요 이점	일반적인 애플리케이션
UV-PA66	우수	-40°C ~ +120°C	고강도, 내화학성	케이블 글랜드 본체
PC-UV	매우 좋음	-40°C ~ +130°C	광학 선명도, 내충격성	투명 하우징
PBT-GF30	Good	-40°C ~ +140°C	치수 안정성, 낮은 습도	정밀 부품
수정된 PPO	우수	-40°C ~ +150°C	고온, 저팽창	열악한 환경
ASA	우수	-30°C ~ +80°C	내후성, 색상 안정성	미적 응용 분야

가공 및 첨가제

스태빌라이저 패키지: 자외선 흡수제와 HALS를 함께 사용하면 개별 첨가제만 사용할 때보다 시너지 효과를 통해 더 효과적으로 보호할 수 있습니다.

처리 보조 도구: 적절한 처리 온도와 체류 시간은 제조 과정에서 자외선 저항성을 저하시킬 수 있는 성능 저하를 방지합니다.

색소 선택: 유기 색소는 자외선 저항성을 감소시킬 수 있으며, 산화철과 같은 무기 색소는 추가적인 보호 기능을 제공합니다.

표면 처리: 성형 후 UV 코팅은 수명을 극대화해야 하는 중요한 애플리케이션의 보호 기능을 강화할 수 있습니다.

금속 소재의 자외선 저항성은 어떻게 비교하나요?

금속 소재는 내재적인 자외선 저항성을 제공하지만 최적의 실외 성능을 위해서는 적절한 선택과 처리가 필요합니다. 자외선 차단을 위한 금속 소재에는 전기 연마 처리된 해양 등급 316L 스테인리스 스틸, 부식 방지를 위해 니켈 도금된 황동, 양극산화 코팅된 알루미늄 합금, 크롬산염 변환이 적용된 아연 합금, 내구성과 미적 요건을 강화하기 위한 PVD 또는 파우더 코팅과 같은 특수 코팅이 있습니다.

스테인리스 스틸 옵션

316L 마린 그레이드: 해안 환경에서의 내식성이 뛰어나며 다양한 온도 범위에서 UV 안정성과 기계적 특성이 우수합니다.

표면 마감: 전기 연마된 표면은 내식성을 유지하면서 오염물 부착을 줄이고 세척성을 개선합니다.

패시베이션 처리: 적절한 패시베이션은 유리 철을 제거하고 보호 산화물 층을 강화하여 장기적인 성능을 제공합니다.

용접 고려 사항: 적절한 차폐 가스를 사용한 TIG 용접은 용접 어셈블리의 내식성을 유지합니다.

보호 코팅

파우더 코팅 시스템: 폴리에스테르 및 폴리우레탄 파우더 코팅은 색상 옵션을 제공하는 동시에 자외선 및 부식 방지 기능을 강화합니다.

PVD 코팅: 물리적 기상 증착은 우수한 접착력과 내마모성을 갖춘 얇고 내구성 있는 코팅을 생성합니다.

아노다이징 프로세스: 알루미늄에 하드 아노다이징 처리하여 내마모성과 내식성이 뛰어나고 자외선 안정성이 우수합니다.

도금 옵션: 니켈, 크롬 및 아연 도금 시스템은 다양한 수준의 보호 및 미적 외관을 제공합니다.

비용 대비 성능 분석

초기 비용 대 수명 주기: 스테인리스 스틸은 초기 비용은 높지만 유지보수 요구 사항이 최소화되어 총소유비용이 낮습니다.

애플리케이션 매칭: 온화한 환경의 경우 304SS, 해양/화학 환경의 경우 316L 등 환경의 심각도에 따라 소재 등급을 조정합니다.

제작 고려 사항: 재료 선택은 총 제조 비용에 영향을 미치는 기계 가공, 용접 및 조립 공정에 영향을 미칩니다.

유지 관리 요구 사항: 적절한 소재를 선택하면 서비스 수명 내내 청소 및 유지보수 요구 사항을 최소화할 수 있습니다.

쿠웨이트의 석유화학 시설 관리자인 하산은 극한의 자외선, 최대 60°C의 온도, 부식성 화학 증기에 노출되는 실외 공정 장비에 방폭 케이블 글랜드가 필요했습니다. 표준 황동 글랜드는 보호 코팅에도 불구하고 빠르게 부식되어 안전 문제가 발생하고 잦은 교체가 필요했습니다. 저희는 ATEX 인증⁵ 316L 스테인리스 스틸 케이블 글랜드와 전기 광택 마감 및 Viton 씰. 이 솔루션은 열악한 중동 환경에서 7년 이상 유지보수 없이 서비스를 제공하여 안전 규정 준수를 보장하고 사고당 $50,000달러 상당의 예기치 않은 다운타임을 제거했습니다.

자외선 환경에 가장 적합한 엘라스토머 옵션은 무엇인가요?

씰과 개스킷에 사용되는 엘라스토머 선택은 자외선 환경에서 장기적인 방수 성능에 결정적인 영향을 미칩니다. 자외선 환경에 가장 적합한 엘라스토머 옵션으로는 오존 저항성이 뛰어난 EPDM 고무, 극한 온도 범위용 실리콘 엘라스토머, 화학적 호환성을 위한 불소 엘라스토머(Viton), 일반 야외용 클로로프렌(네오프렌), 최대 수명을 위해 안정제 패키지를 강화한 특수 UV 등급 화합물 등이 있습니다.

EPDM 고무의 장점

오존 저항: EPDM의 포화 폴리머 백본은 실외에서 다른 고무 소재를 파괴하는 오존 균열을 방지합니다.

온도 범위: 50°C ~ +150°C의 유연성을 유지하여 대부분의 실외 애플리케이션 요구 사항을 일관된 밀봉력으로 충족합니다.

내후성: 자외선, 오존 및 풍화에 대한 내성이 뛰어난 EPDM은 장기적인 실외 씰링 용도에 이상적입니다.

비용 효율성: 특수 엘라스토머보다 비용이 저렴하면서도 대부분의 실외 방수 용도에 탁월한 성능을 제공합니다.

실리콘 엘라스토머 특성

극한 온도: 60°C ~ +200°C의 탄성을 유지하여 온도 변화가 큰 애플리케이션에 이상적입니다.

UV 안정성: 무기 실록산 백본은 추가적인 안정제나 필러 없이도 내재적인 자외선 저항성을 제공합니다.

화학적 불활성: 대부분의 화학 물질에 대한 반응성이 낮고 식품 및 의료용으로 생체 적합성이 뛰어납니다.

압축 세트: 적당한 압축 세트 저항은 장기적인 씰링 효과를 위해 적절한 홈 설계가 필요합니다.

플루오로 엘라스토머 성능

내화학성: Viton은 오일, 연료, 산 및 용제에 대한 내성이 뛰어나 화학 처리 환경에 이상적입니다.

온도 기능: 뛰어난 열 안정성과 노화 방지 기능으로 -20°C ~ +200°C의 특성을 유지합니다.

자외선 저항: 불소 처리된 백본은 뛰어난 자외선 안정성을 제공하지만 카본 블랙을 로드하면 성능이 더욱 향상됩니다.

비용 고려 사항: 까다로운 애플리케이션에서 우수한 성능과 수명으로 인해 더 높은 재료 비용이 정당화됩니다.

특정 자외선 노출 조건에 맞는 소재는 어떻게 선택하나요?

소재를 선택하려면 환경 조건, 성능 요구 사항 및 비용 제약 조건을 체계적으로 평가해야 합니다. 특정 자외선 노출 조건에 맞는 소재를 선택하려면 자외선 강도 수준, 온도 순환 범위, 화학물질 노출 위험, 기계적 스트레스 요구 사항, 규정 준수 요구 사항, 유지보수 접근성, 총 소유 비용 등을 평가하여 소재 특성을 실제 애플리케이션 요구 사항과 일치시켜야 합니다.

환경 평가

UV 강도 매핑: 연중 자외선 노출 수준에 영향을 미치는 지리적 위치, 고도, 계절적 변화를 고려하세요.

온도 순환: 자외선 저하와 더불어 열 스트레스를 유발하는 일별 및 계절별 온도 범위를 평가합니다.

화학 환경: 재료의 열화를 가속화하는 청소용 화학물질, 산업 공정 또는 대기 오염 물질에 대한 노출을 평가합니다.

기계적 스트레스: UV 열화 메커니즘과 상호작용하는 진동, 열팽창, 설치 스트레스를 고려하세요.

성능 요구 사항

서비스 기대 수명: 최소 허용 서비스 수명을 정의하여 자재 선택 및 비용 편익 분석을 안내하세요.

실패 결과: 중요도가 높은 애플리케이션에는 프리미엄 소재가 적합하며, 일상적인 유지보수 애플리케이션에는 표준 소재를 사용할 수 있습니다.

미적 요구 사항: 색상 안정성과 표면 외관은 가시적인 애플리케이션을 위한 소재 선택에 영향을 미칠 수 있습니다.

규정 준수: 안전 인증(UL, ATEX, IP 등급)은 재료 옵션을 제한하고 특정 테스트 검증을 요구합니다.

선택 매트릭스

자외선 노출 수준	추천 자료	예상 수명	비용 요소
마일드(실내/그늘)	표준 나일론, 기본 엘라스토머	10년 이상	1.0x
보통(부분적 햇볕)	자외선 안정화 플라스틱, EPDM	7-10년	1.5x
심함(직사광선)	카본 블랙 로드, 스테인리스 스틸	5~7년	2.0x
익스트림(사막/고고도)	프리미엄 UV 등급, 메탈 하우징	3~5년	3.0x

테스트 및 유효성 검사

가속화된 테스트: QUV 또는 제논 아크 테스트를 사용하여 압축된 기간의 장기 성능을 예측하세요.

현장 테스트: 실제 애플리케이션 환경에 샘플을 배포하여 실험실 예측을 검증합니다.

장애 분석: 실패한 구성 요소를 검사하여 성능 저하 메커니즘을 이해하고 재료 선택을 개선하세요.

성능 모니터링: 현장 성능을 추적하여 교체 주기 및 재료 사양을 최적화하세요.

결론

실외 방수 커넥터에 적합한 자외선 차단 소재를 선택하려면 최적의 성능과 비용 효율성을 달성하기 위해 열화 메커니즘, 소재 특성 및 애플리케이션별 요구 사항을 이해해야 합니다. 환경 조건과 성능 기대치에 맞게 소재의 기능을 일치시킴으로써 엔지니어는 서비스 수명 내내 방수 무결성을 유지하는 안정적인 시스템을 설계할 수 있습니다. 벱토는 자외선 차단 소재에 대한 광범위한 경험과 실제 테스트를 통해 고객이 특정 애플리케이션에 적합한 솔루션을 선택할 수 있도록 지원하며, 장기적인 성공을 위해 이러한 복잡한 결정을 내릴 수 있도록 도와드리겠습니다 😉.

자외선 차단 소재에 대한 자주 묻는 질문

1. 실외 전기 애플리케이션에 사용되는 폴리머에 대한 자외선의 장기적 영향에 대한 기술 논문과 신뢰성 연구를 검토하세요. ↩

2. 자외선 광자가 폴리머 백본의 분자 결합을 끊어 재료의 고장을 초래하는 광분해의 화학적 과정을 살펴보세요. ↩

3. 자외선 노출로 생성된 활성산소를 제거하여 폴리머 분해를 억제하는 첨가제 계열인 HALS의 화학적 메커니즘에 대해 알아보세요. ↩

4. 플라스틱 소재의 가연성 및 화재 안전성을 분류하는 UL(Underwriters Laboratories) 94 표준을 이해합니다. ↩

5. 폭발 위험이 있는 환경에서 사용하기 위한 장비에 대한 유럽연합 표준인 ATEX 지침의 요구 사항을 알아보세요. ↩
