고전압 케이블 글랜드 안전: 절연 글랜드는 어떻게 전기적 위험으로부터 인력을 보호할 수 있을까요?

고전압 설비는 직원에게 심각한 위험을 초래하며, 케이블 글랜드 절연이 부적절하면 일상적인 유지보수가 생명을 위협하는 상황으로 바뀔 수 있습니다.

절연 케이블 글랜드는 중요한 전기 절연을 제공하고 아크 플래시¹ 고전압 애플리케이션에서 보호하여 위험한 전기 접촉을 방지하고 설치 및 유지보수 작업 중 인명 상해의 위험을 줄입니다.

지난달 하산의 석유화학 시설에서는 제대로 설치되지 않은 절연 케이블 글랜드에 전기적 결함이 발생해 유지보수 작업자가 15kV에 노출될 수 있었던 인명 사고를 피할 수 있었습니다.

목차

• 고전압 케이블 글랜드가 표준 글랜드와 다른 점은 무엇인가요?
• 절연 땀샘은 아크 플래시와 전기 접촉으로부터 어떻게 보호하나요?
• 다양한 전압 레벨에 필요한 절연 재료 및 정격은 무엇입니까?
• 고전압 글랜드에는 어떤 안전 표준 및 테스트 요건이 적용되나요?

고전압 케이블 글랜드가 표준 글랜드와 다른 점은 무엇인가요?

고전압 애플리케이션에는 기본 씰링을 훨씬 뛰어넘는 향상된 안전 기능을 갖춘 특수 케이블 글랜드가 필요합니다.

고전압 케이블 글랜드는 전기 절연 장벽을 통합하고, 확장된 연면 거리²추적 방지 소재를 사용하고 기계적 강도를 강화하여 전기 섬락을 방지하고 일반적으로 1kV 이상의 위험한 전압 레벨로부터 인력을 보호합니다.

주요 설계 차이점

전기 절연 기능:

• 단열 장벽: 활선 도체와 금속 인클로저 사이의 물리적 분리
• 확장된 연면 거리: 전기적 추적을 방지하는 더 긴 표면 경로
• 코로나 방패: 전기적 스트레스 집중 감소
• 접지 조항: 고장 전류의 안전한 소산

재료 요구 사항:

• 추적 저항: 고전압 서비스를 위한 400+ CTI(비교 추적 지수) 등급
• 아크 저항: 전기적 스트레스를 받아도 탄화되지 않는 소재
• 난연성: 안전 규정 준수를 위한 최소 UL94 V-0 등급

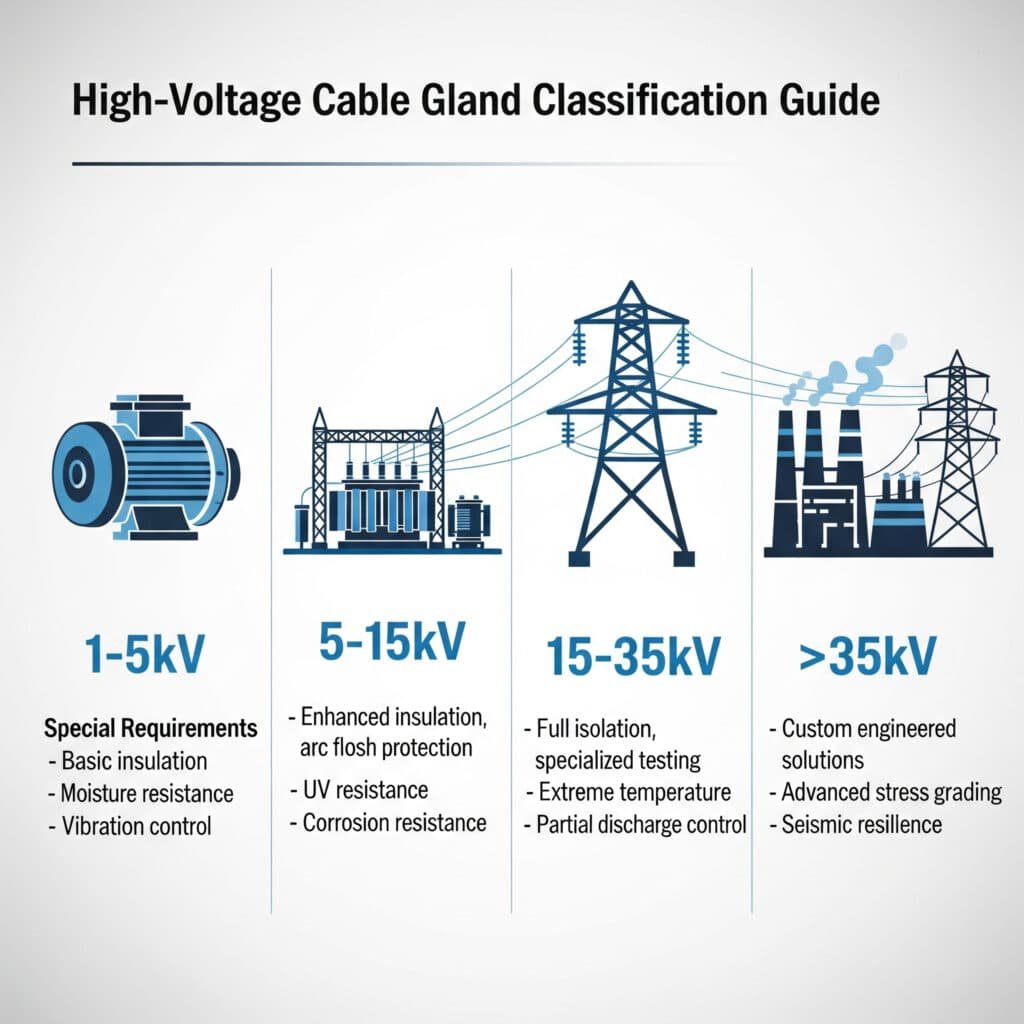

전압 분류 가이드

11kV 배전으로 시설을 업그레이드할 때 데이비드가 걱정했던 것이 기억납니다. 우리는 15kV 절연 등급과 포괄적인 아크 플래시 보호 기능을 갖춘 케이블 글랜드를 제공했습니다. 직원 안전을 위험에 빠뜨리는 것보다 과잉 사양이 낫습니다!

절연 땀샘은 아크 플래시와 전기 접촉으로부터 어떻게 보호하나요?

아크 플래시 사고는 심각한 화상과 사망을 초래할 수 있으므로 적절한 절연 설계는 인명 보호에 매우 중요합니다.

절연 케이블 글랜드는 특수 차단 시스템을 통해 전기 절연을 유지하여 아크 플래시를 방지하고, 확장된 절연 슬리브와 비전도성 하우징은 직원과 전기가 통하는 도체 사이의 직접적인 접촉 경로를 제거합니다.

아크 플래시 보호 메커니즘

기본 보호 장벽:

1. 단열 슬리브: 설치 중 노출된 도체 부분 덮기
2. 배리어 플레이트: 케이블 인입구와 내부 연결부 사이의 물리적 분리
3. 비전도성 하우징: 금속 접촉 경로 제거
4. 밀폐된 인터페이스: 추적을 유발할 수 있는 습기 유입 방지

보조 보호 기능:

• 압력 완화: 내부 아크 발생 시 환기 제어
• 화염 장벽: 화재 확산 방지
• 기계적 보강: 아크 폭발력 견딤

실제 보호 사례

하산의 시설은 뇌우로 인해 케이블 결함을 경험했습니다. 우리가 설치한 절연 케이블 글랜드는 배리어 시스템 내에서 전기 아크를 차단하여 인클로저로의 섬락을 방지했습니다. 적절한 절연이 없었다면 전체 패널에 전기가 통전되어 경보에 대응하는 유지보수 직원에게 치명적인 위험을 초래할 수 있었을 것입니다.

중요 안전 구역:

• 구역 1: 도체 직접 접촉(절연 슬리브에 의해 제거됨)
• 구역 2: 아크 플래시 노출 영역(차단막 설계로 최소화)
• 구역 3: 스텝 전위 영역(적절한 접지로 해결)

설치 안전 프로토콜

절연 땀샘으로 작업할 때:

• 항상 전원 차단 확인 설치 전
• 적절한 PPE 사용 전압 레벨에 대한 정격
• 팔로우 잠금/태그아웃 절차³
• 절연 무결성 테스트 설치 후
• 문서 설치 유지 관리 기록

다양한 전압 레벨에 필요한 절연 재료 및 정격은 무엇입니까?

재료 선택은 고전압 케이블 글랜드 설치의 안전과 신뢰성에 직접적인 영향을 미칩니다.

에폭시 수지, 가교 폴리에틸렌(XLPE), 세라믹 절연체가 기본 절연을 제공하며, 전압 레벨, 환경 조건, 저전압용 400V/mm부터 전송 애플리케이션용 3kV/mm에 이르는 추적 저항 요구 사항에 따라 재료를 선택할 수 있습니다.

단열재 비교

에폭시 레진 시스템:

• 전압 범위: 최대 35kV
• 장점: 뛰어난 추적 저항성, 성형 가능, 비용 효율적
• 애플리케이션: 배전반, 모터 제어 센터
• CTI 등급: 400-600(뛰어난 추적 저항)
• 권장 사항: 실외용 사이클로알리파틱 에폭시

가교 폴리에틸렌(XLPE):

• 전압 범위: 1-25kV
• 장점: 유연성, 내화학성, 자가 소화성
• 애플리케이션: 케이블 종단, 유연한 연결
• 온도 등급40°C ~ +90°C 연속 작동
• 특별 기능: 뛰어난 내습성

세라믹 절연체:

• 전압 범위: 15kV 이상
• 장점: 뛰어난 추적 저항성, 고온 성능
• 애플리케이션: 변전소 장비, 송전선
• 제한 사항: 깨지기 쉬우므로 취급 시 주의가 필요함
• 최상의 대상: 극한 환경 조건

전압별 요구 사항

1-5kV 애플리케이션:

• 최소 절연 두께: 2-3mm
• CTI 등급: 최소 400
• 화염 등급: UL94 V-1 이상
• 일반적인 재료: 개질 나일론, 에폭시

5-15kV 애플리케이션:

• 최소 단열 두께: 5-8mm
• CTI 등급: 500+ 필수
• 향상된 연면 거리: kV당 8-12mm
• 선호하는 재료: 에폭시 수지, XLPE

15kV+ 애플리케이션:

• 맞춤형 엔지니어링 솔루션
• 다중 차단 시스템
• 전문 테스트 요구 사항
• 재료: 고급 세라믹, 특수 폴리머

환경적 고려 사항

실외 애플리케이션:

• 자외선 차단 소재 필수
• 소수성 표면 처리
• 향상된 추적 저항
• 온도 순환 기능

실내 제어 환경:

• 허용되는 표준 단열재
• 아크 저항에 집중
• 난연성 중요
• 화학적 호환성 중요

고전압 글랜드에는 어떤 안전 표준 및 테스트 요건이 적용되나요?

안전 표준을 준수하는 절연 케이블 글랜드는 신뢰할 수 있는 인명 보호 기능을 제공합니다.

고전압 케이블 글랜드는 다음을 충족해야 합니다. IEC 62444⁴, IEEE 386 및 절연 조정에 대한 UL 표준을 준수하며, 유전체 강도, 추적 저항, 아크 저항 및 지정된 전압 레벨에서의 기계적 강도 검증을 포함한 필수 테스트를 거칩니다.

주요 안전 표준

국제 표준:

• IEC 62444: 전기 설비용 케이블 글랜드
• IEC 60529: IP 보호 등급
• IEC 60112: 비교 추적 인덱스 테스트
• IEC 61984: 고전압 애플리케이션용 커넥터

북미 표준:

• IEEE 386: 분리형 절연 커넥터 시스템
• UL 514B: 도관 및 콘센트 박스용 피팅
• NEMA CC 1: 변전소용 전력 연결
• ANSI C119.4: 고전압 연결

필수 테스트 프로토콜

전기 테스트:

1. 유전체 강도1분간 정격 전압의 2.5배 사용
2. 충동 내성: 낙뢰 및 스위칭 서지 테스트
3. 부분 방전⁵: 1.1배 정격 전압에서 <10pC
4. 추적 저항: IEC 60112에 따른 CTI 테스트

기계적 테스트:

• 풀아웃 강도: 대부분의 애플리케이션에서 최소 500N
• 내진동성: IEC 60068-2-6 준수
• 내충격성: IEC 62262 기계적 보호
• 온도 순환최소 범위: -40°C ~ +85°C

환경 테스트:

• 소금 스프레이IEC 60068-2-11에 따른 96시간 노출
• 자외선 노출: 최소 1000시간
• 열 노화: 고온에서 노화 가속화
• 내화학성: 애플리케이션 환경에 따라 다름

인증 요구 사항

타사 테스트:
소니의 모든 고전압 케이블 글랜드는 공인된 실험실에서 엄격한 제3자 테스트를 거칩니다. 여기에는 다음이 포함됩니다:

• TUV 인증 유럽 시장용
• UL 등재 북미 애플리케이션용
• CSA 승인 캐나다 설치의 경우
• ATEX 인증 폭발 위험이 있는 환경의 경우

품질 문서:

• 각 배치에 대한 개별 테스트 인증서
• 자재 추적성 기록
• 설치 및 유지 관리 매뉴얼
• 규정 준수 선언

설치 확인

현장 테스트 요구 사항:
설치 후 확인합니다:

• 절연 저항: 테스트 전압에서 최소 1000MΩ
• 연속성 테스트: 접지 경로 무결성
• 토크 확인: 적절한 기계 조립
• 육안 검사: 손상 또는 오염 없음

데이비드의 팀은 이제 6개월마다 정기적인 절연 테스트를 수행하여 잠재적인 문제가 안전 위험으로 이어지기 전에 미리 파악합니다. 이러한 사전 예방적 접근 방식 덕분에 예기치 않은 정전 및 안전 사고가 발생하지 않았습니다.

결론

절연 케이블 글랜드의 올바른 선택과 설치는 고전압 환경에서 전기 사고를 예방하고 작업자의 안전을 보장하는 데 필수적입니다.
