13Aパネル実装コネクタ、TS13PSソケット＆TS13PPプラグ

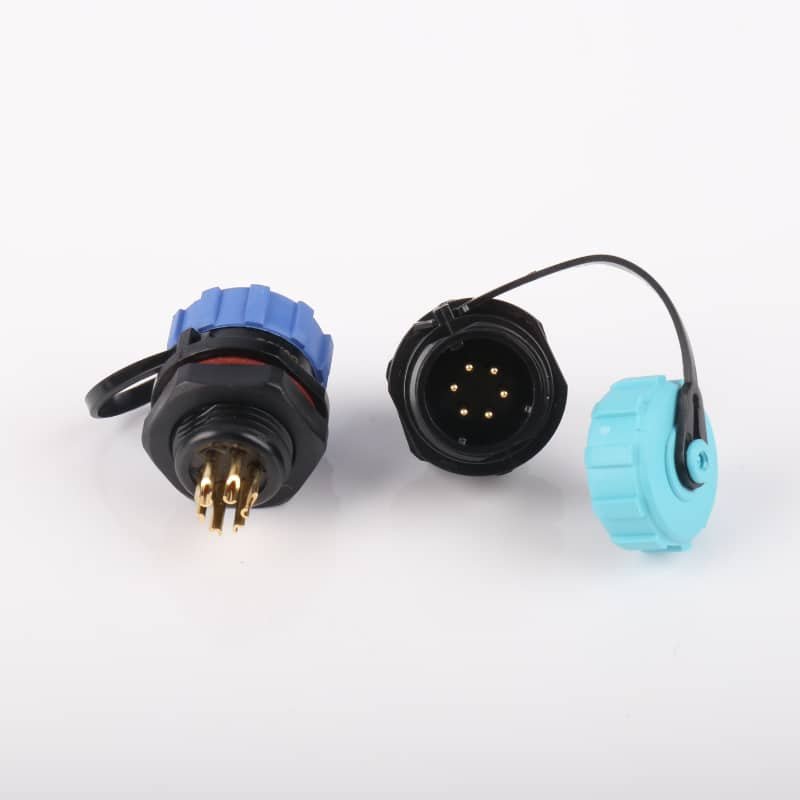

TS13PP

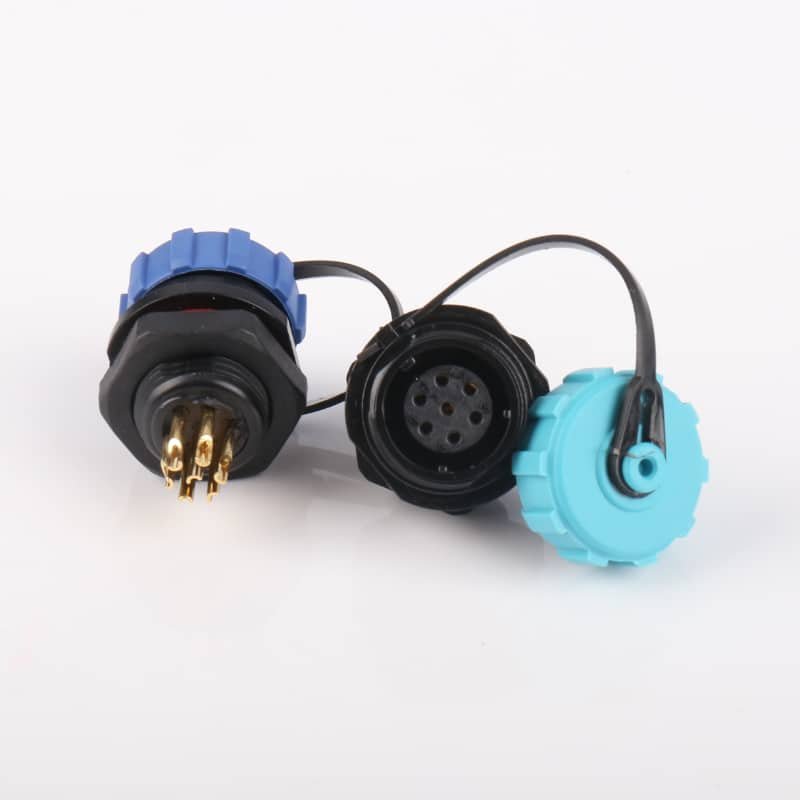

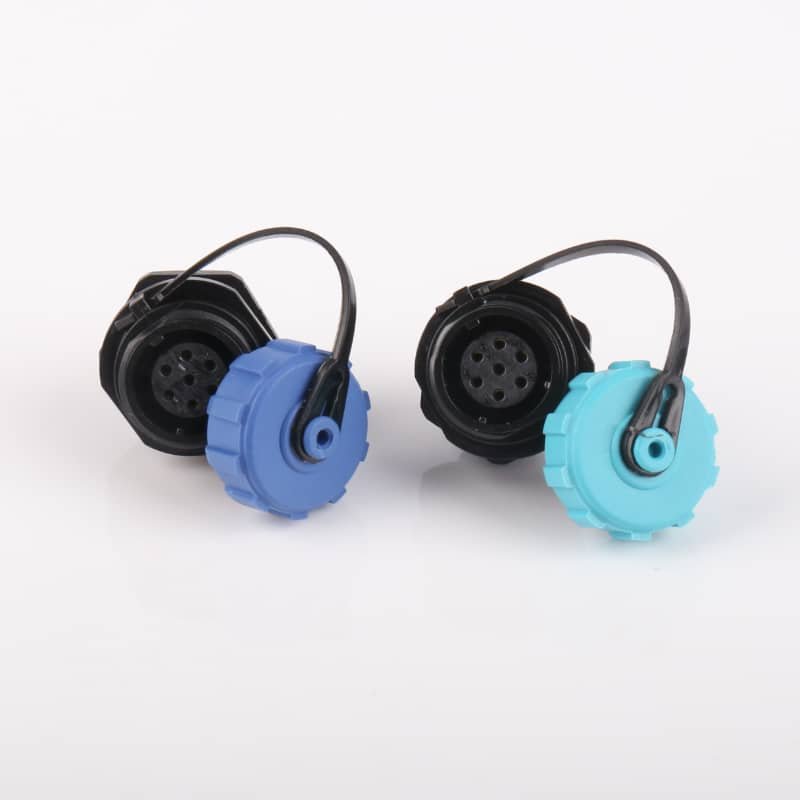

TS13PS

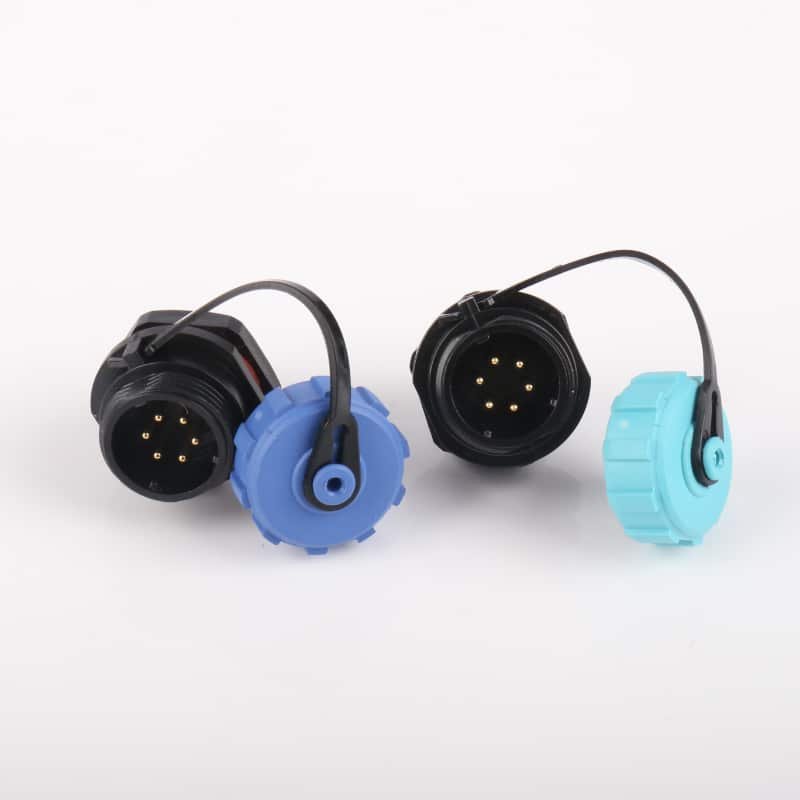

TS13PP

13Aパネル実装コネクタ、TS13PSソケット＆TS13PPプラグ

ハイパワーが必要 13Aパネルマウントコネクタ?TS13シリーズは、IP68シール、V-0難燃性ハウジング、金メッキ接点を備え、要求の厳しいパワー・アプリケーションに最適です。

技術パラメーター

シリーズ： TS13シリーズ
モデル TS13PS（パネルソケット、雌）、TS13PP（パネルプラグ、雄）
取り付けスタイル： リアナットパネルマウント
カップリング・タイプ ネジ式
シェル素材： PC、ナイロンPA66（UL94V-0）
インサート素材： PPS（最高温度260）
コンタクト素材： 真鍮に金メッキ
IP等級： IP68
動作温度： -40°C ～ +85°C
交尾サイクル： 500サイクル
ピン数あり： 2, 3, 4, 5, 6, 7, 9
終了： はんだ

主な特徴

リアナット式パネルマウント： コネクタをパネル前面から取り付け、背後からロックナットで固定することで安定性を最大限に高める、簡単な取り付け設計。
大電流容量： 2ピンおよび3ピン構成で最大13Aの定格電流を提供し、信号だけでなく電源アプリケーションにも適しています。
IP68防水保護： 埃や長期的な浸水に対する最高レベルの保護を提供し、エンクロージャーを取り付け位置で密閉します。
高性能素材： UL94V-0難燃性シェル、高温耐性PPSインサート（260℃）、金メッキ真鍮接点で構成。
複数のピン配置： 2、3、4、5、6、7、9ピン構成があり、さまざまな電源および信号要件に対応。
TS13ケーブルコネクターと嵌合： TS13CPおよびTS13CSケーブル側コネクターと完全に嵌合するように設計されており、完全なソリューションを実現。

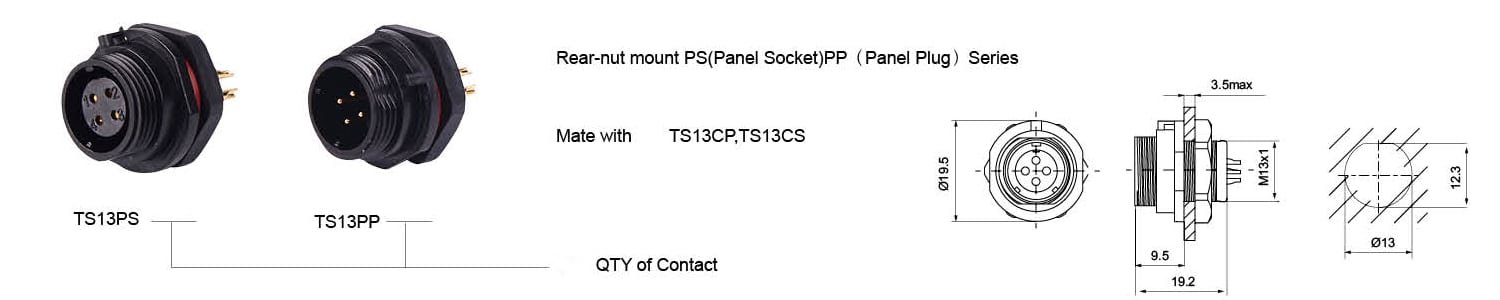

13A パネルマウントコネクタ TS13PS ソケット TS13PP プラグ

TS13シリーズはんだ接点仕様
コンタクトQTY	2	3	4	5	6	7	9
オスコンタクト面図
定格電流(A)	13	13	5	5	5	5	3
コンタクト径(mm)	Φ1.6×2	Φ1.6×3	Φ1×4	Φ1×5	Φ1×6	Φ1×7	Φ0.7×9
定格電圧(AC.V)	250	250	200	180	125	125	125
試験電圧(AC.V) 1min	1500	1500	1500	1000	1000	1000	1000
接触抵抗 (mΩ)	2.5	2.5	5	5	5	5	10
ワイヤーサイズ（mm2/AWG）	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18	≤0.75/18	≤0.5/20
