EMCケーブル・グランドは高周波用途でどのように信号の完全性を維持するか？

信号干渉と 電磁両立性¹ この問題は、現代の電子システムを悩ませ、コストのかかる誤動作、データの破損、および適切な EMC ケーブルグランドの選択によって防ぐことができる規制遵守の失敗を引き起こします。エンジニアは、複雑化する電磁環境の中でシグナルインテグリティを維持するのに苦労しており、ケーブルのエントリーポイントがシステム全体の性能にどのように影響するのか分からない。ケーブルグランドでのEMC設計不良は、システム全体の信頼性と性能を損なう弱点を生み出します。

EMCケーブルグランドは、360度の電磁シールド、制御されたインピーダンス経路、適切な接地技術により、電子筐体への電磁干渉の出入りを防止し、信号の完全性を維持します。 EMCの原理を理解し、適切な実装を行うことで、高周波アプリケーションにおける最適な信号品質と規制コンプライアンスを実現します。

電気通信、自動車、産業オートメーション分野における何千もの設置から得られたEMC性能データを分析した結果、効果的なEMCケーブルグランドと標準的なケーブルエントリーソリューションを分ける重要な要因を特定しました。最も要求の厳しいアプリケーションで最高のシグナルインテグリティ性能を達成するための技術的洞察を共有させてください。

目次

• EMCケーブル・グランドがシグナル・インテグリティに不可欠な理由とは？
• EMCグランドはどのようにして360度の電磁シールドを実現するのか？
• 高周波性能を最適化する設計上の特徴は？
• EMC効果を最大化するための主な設置要件とは？
• EMCケーブルグランドとシグナルインテグリティに関するFAQ

EMCケーブル・グランドがシグナル・インテグリティに不可欠な理由とは？

EMCケーブルグランドは、電磁エネルギーが電子エンクロージャのケーブル入口とどのように相互作用するかを制御することにより、電磁両立性を維持するための重要なコンポーネントとして機能します。

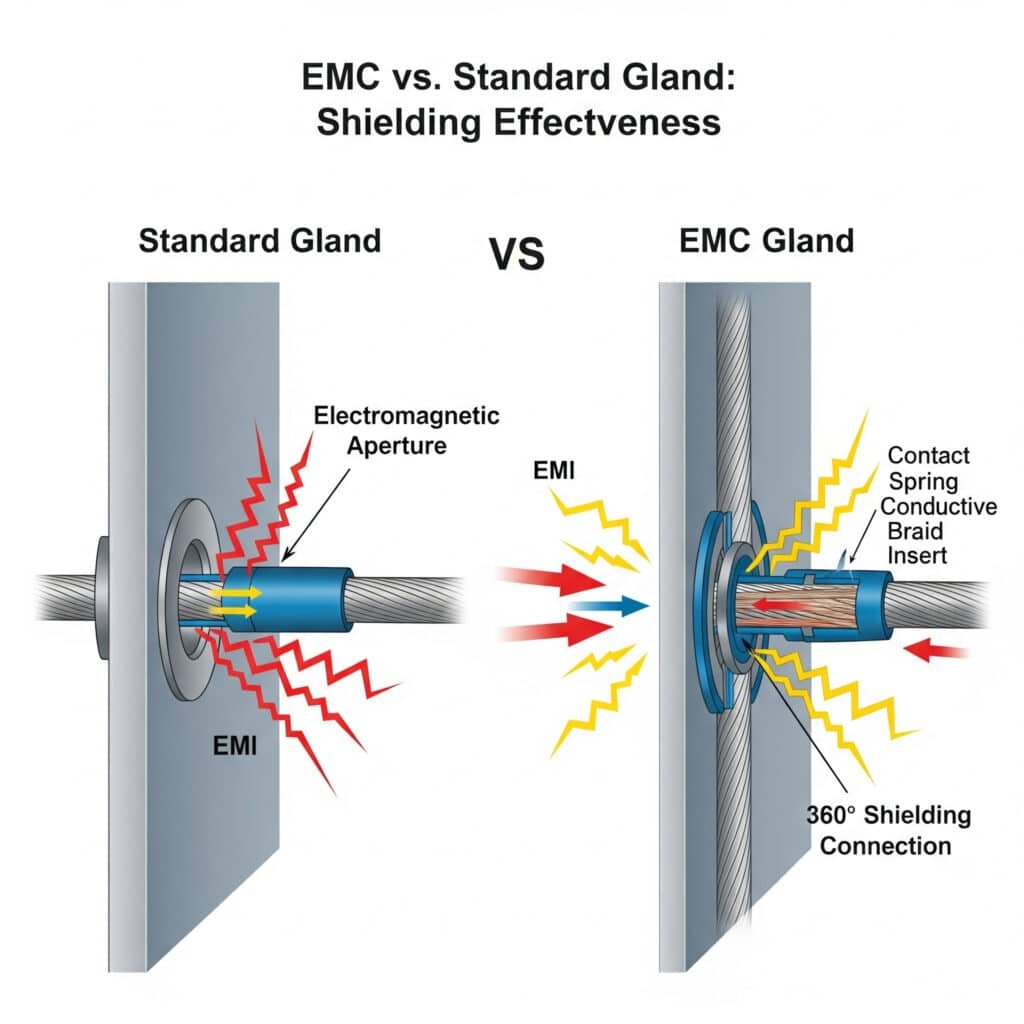

EMCケーブルグランドは、標準的なケーブルグランドが電磁開口部を形成し、干渉がエンクロージャを貫通することを可能にする一方で、EMCのバリエーションは、シールドを維持する連続的なシールドを提供するため、不可欠です。 ファラデーケージ² シグナル・インテグリティと規制遵守に必要なインテグリティ。 このシールドの連続性により、電磁干渉の出入りの両方が防止される。

電磁両立性の課題

現代の電子システムは、ますます複雑化するEMCの課題に直面している：

干渉源：

• スイッチング電源： 高周波の高調波と過渡現象
• デジタル回路： クロック周波数とデータ遷移
• ワイヤレス通信： RF通信と携帯電話信号
• 産業機器： モータードライブ、溶接装置、ハイパワースイッチング
• 環境EMI： 雷、静電気放電、ラジオ放送

シグナルインテグリティの脅威：

• 伝導妨害： ケーブルのシールドと導体に流れる電流
• 放射妨害： 電磁界のケーブルへの結合
• グラウンドループ： 循環電流を引き起こす電位差
• コモンモードノイズ³: 複数の導体に同時に影響を及ぼす干渉
• ディファレンシャル・モード・ノイズ： 信号導体間の干渉

ドイツの大手通信機器メーカーのシニアエンジニアであるデビッドと協力して、5G基地局筐体の標準ケーブルグランドがEMCコンプライアンスの問題を引き起こしていることを発見しました。当社のEMCケーブルグランドに変更することで、干渉の問題が解消され、CEマーキングの要件が達成されました。

EMCグランドの動作原理

EMCケーブルグランドは、複数のメカニズムによってシグナルインテグリティを維持します：

電磁シールド：

• 導電性ハウジング： 電磁電流の低抵抗経路
• 360度のコンタクト： ケーブル・シールド周辺の連続電気接続
• 周波数特性： 広い周波数範囲（DC～GHz）で有効
• シールド効果： 通常60～80dBの減衰

インピーダンスコントロール：

• 制御されたジオメトリー： ケーブルシステムの特性インピーダンスを維持
• 不連続面の最小化： 反射と信号の歪みを低減
• グランドプレーンの導通： 信号リターンに安定したリファレンスを提供
• 移行管理： エントリーポイントでのスムーズなインピーダンス遷移

パフォーマンス指標と基準

EMCケーブルグランドは標準化された試験方法で評価されます：

アプリケーション固有の要件

さまざまなアプリケーションでは、特定のEMC性能特性が要求される：

通信機器：

• 周波数範囲： DC～6 GHzおよびそれ以上
• シールド効果： >70 dB以上必要
• 規格への準拠： FCCパート15、ETSI EN 301 489
• 重要な要素： 高周波性能、温度安定性

カーエレクトロニクス

• 周波数範囲： 150 kHz～1 GHzが主な関心事
• シールド効果： >典型的な要件は60 dB以上
• 規格への準拠： CISPR 25⁵ISO 11452
• 重要な要素： 耐振動性、温度サイクル

産業オートメーション：

• 周波数範囲： DC～400MHz（代表値
• シールド効果： >ほとんどの用途に十分な50 dB以上
• 規格への準拠： IEC 61000シリーズ
• 重要な要素： 機械的堅牢性、耐薬品性

EMCグランドはどのようにして360度の電磁シールドを実現するのか？

EMCケーブルグランドの有効性の鍵は、機械的なシーリング性能を損なうことなく、ケーブル挿入口の周囲に完全で連続的な電磁シールドを実現することにあります。

EMCケーブルグランドは、二重バリア設計により環境密閉性を維持しながら、ケーブルシールドとエンクロージャ壁の間に連続的な電気的接続を作り出す特殊な導電性コンタクトシステムにより、360度のシールドを実現します。 この包括的なアプローチにより、電磁波保護と環境保護の両方が保証される。

遮蔽コンタクト技術

異なるEMCケーブルグランドは、様々な接触メカニズムを採用している：

スプリング・コンタクト・システム：

• デザイン： 複数のスプリング・フィンガーが放射状の接触圧力を提供
• メリット ケーブル径のばらつきに対応し、振動下でも接触を維持
• パフォーマンス 優れた高周波特性、低接触抵抗
• アプリケーション 電気通信、航空宇宙、高信頼性システム

コンプレッションリングシステム：

• デザイン： 導電性コンプレッション・リングが変形し、360度の接触を実現
• メリット 簡単な設置、費用対効果、信頼性の高いコンタクト
• パフォーマンス 良好な直流～中周波性能
• アプリケーション 産業オートメーション、自動車、一般的なEMCアプリケーション

ブラシ・コンタクト・システム：

• デザイン： 導電性ブラシエレメントが複数の接点を作る
• メリット 優れた接触信頼性、ケーブルの動きに対応
• パフォーマンス 優れた高周波性能、低インピーダンス
• アプリケーション 軍事、航空宇宙、重要通信

デトロイトにある大手自動車サプライヤーのEMCコンプライアンスを管理するハッサンと協力して、電気自動車の制御ユニットのシールド効果の問題に取り組みました。標準的なコンプレッションタイプのEMCグランドでは、十分な高周波シールドが得られなかったのです。当社のスプリングコンタクトEMCグランドは、シールド効果を45dBから72dBに改善し、全周波数範囲にわたってCISPR25準拠を確保しました。

接点材料の選択

接点材料の選択はEMC性能に大きく影響する：

ベリリウム銅：

• プロパティ 優れた導電性、バネ特性、耐食性
• パフォーマンス 優れた高周波レスポンス、長期信頼性
• アプリケーション 高性能通信、航空宇宙用途
• 検討する： コストが高く、特別な取り扱いが必要

フォスファー・ブロンズ

• プロパティ 良好な導電性、適切なスプリング特性、コスト効率
• パフォーマンス 中程度の周波数のアプリケーションに適している
• アプリケーション 産業オートメーション、自動車、一般的なEMCニーズ
• 検討する： ベリリウム銅に比べ、高周波特性が限定的

銀メッキコンタクト：

• プロパティ 優れた導電性、耐酸化性
• パフォーマンス 周波数範囲にわたって優れた電気特性
• アプリケーション 重要なEMCアプリケーション、高信頼性システム
• 検討する： コストが高い、硫黄環境では変色する可能性がある

シールド効果測定

EMCケーブルグランドの性能は、標準化されたテストによって定量化される：

テストセットアップの要件：

• 周波数範囲： 通常、最小30 MHz～1 GHz
• テストフィクスチャー： 標準化された同軸テストセルまたは三軸セットアップ
• 測定装置： ネットワークアナライザ、EMIレシーバ
• ケーブルの仕様： インピーダンスとシールド特性の定義

パフォーマンス・カテゴリー

• Aクラス： >40 dBを超えるシールド効果（基本的なEMC用途）
• Bクラス： >60 dBを超えるシールド効果（標準的な工業用/自動車用）
• Cクラス： >80 dBを超えるシールド効果（電気通信／航空宇宙）
• Dクラス： >100 dBを超えるシールド効果（軍事/重要用途）

高周波性能を最適化する設計上の特徴は？

高周波EMC性能は、電磁的不連続性を最小限に抑え、インピーダンス特性を制御する設計の細部に細心の注意を払う必要がある。

最適な高周波EMCケーブルグランド設計の特徴には、内部形状の変化の最小化、インピーダンス遷移の制御、高品質の導電材料、広い周波数範囲にわたってシグナルインテグリティを維持する適切な接地インターフェースが含まれます。 これらの設計要素は、信号の劣化やEMIの発生を防ぐために連動する。

インピーダンス制御設計要素

形状最適化：

• スムーズなトランジション： 断面積の緩やかな変化が反射を最小限に抑える
• 管理された寸法： 精密な製造により特性インピーダンスを維持
• 最小限の不連続性： シャープなエッジと急激な変化を低減
• 左右対称のデザイン： バランスの取れたジオメトリーがモード変換を防ぐ

素材選択の影響：

• 誘電特性： 信号の減衰を最小限に抑える低損失素材
• 導電率： 高導電性金属が抵抗損失を低減
• 透過性： 非磁性材料が周波数依存の影響を防ぐ
• 安定性がある： 温度安定素材が安定した性能を維持

進化したEMCグランドの特徴

最新のEMCケーブルグランドは、洗練されたデザイン要素を取り入れています：

多段シールド：

• 一次シールド接点： ケーブル外シールドへの直接接続
• 二次シールド接点： ケーブル内シールドへの追加コンタクト
• エンクロージャーの接着： 筐体アースへの低インピーダンス接続
• 隔離バリア： シールドを維持しながらグランドループを防止

周波数固有の最適化：

• 共振抑制： 共振周波数を防ぐ設計上の特徴
• ブロードバンドのパフォーマンス： 広い周波数帯域で一貫した効果
• 高周波エクステンション： ミリ波アプリケーション用特殊設計
• ウルトラワイドバンド対応： DCからマルチGHz周波数までの性能

パフォーマンス比較分析

大手防衛関連企業のEMCエンジニアであるマリアと協力して、18 GHzまでのレーダー・アプリケーション用のカスタムEMCケーブルグランドを開発しました。標準的なEMCグランドでは、2 GHz以上で著しい性能劣化が見られました。最適化された形状と高級素材を使用した当社の高度な設計により、全周波数範囲にわたって70dB以上のシールド効果が維持されました。

EMC効果を最大化するための主な設置要件とは？

適切な設置は、指定されたEMC性能を達成するために非常に重要です。設置ミスは、高品質のEMCケーブルグランドの利点を完全に否定する可能性があります。

最大のEMC効果は、適切なケーブルの準備、正しいグランドのサイジング、適切なトルクの適用、電気的導通の確認が必要であり、EMCケーブルグランドが指定されたシールド性能を達成するかどうかは、多くの場合、設置品質で決まる。 メーカーの設置手順に従うことで、最適な電磁両立性が保証されます。

ケーブルの準備

シールドの準備：

• シールドの露出： 完全な接触係合のために十分なシールド長を露出させる
• ブレイド・マネジメント： 編組シールドをストランドを断ち切らずに適切に折り返す
• 箔の取り扱い： ホイル・シールドの破れや隙間が生じないよう、慎重に管理すること。
• 導体保護： シールド素線が内部導体に接触するのを防ぐ

寸法検証：

• ケーブルの直径： 実際のケーブル径がグランド仕様と一致していることを確認する
• シールドの適用範囲 適切なシールドカバー率を確保（>85% 標準）
• 集中力： ケーブルの同心度をチェックし、均一な接触圧を確保する
• 表面状態： ケーブル表面の油分、汚れ、酸化を取り除く

設置プロセスの最適化

ステップバイステップのインストール：

1. 設置前の検査： グランドとケーブルの適合性を確認する
2. ケーブルの準備： メーカーのシールド準備ガイドラインに従う
3. グランドの組み立て： 部品を正しい順序で組み立てる
4. インストール： 適切なシールドでケーブルを挿入する
5. トルクの応用： 校正された工具を使用して指定されたトルク値を適用する
6. 継続性の検証 シールド接続の電気的導通をテストする

重要な設置パラメータ：

• トルク仕様： グランドサイズにより通常5～15 Nm
• 圧力をかける： 接点エレメントを損傷することなく変形させるのに十分である。
• シールドとの交戦： 全周360度以上の接触
• 環境シーリング： EMC性能を達成しながらIP定格を維持

検証およびテスト手順

設置の検証方法：

• 目視検査： シールドの噛み合いとコンタクトのアライメントをチェック
• 継続性テスト： 低抵抗接続の確認（<5 mΩ標準）
• 絶縁検査： 導体とシールドの絶縁を確認する
• 機械的試験： 適切な保持とシーリングの確認

パフォーマンスの検証：

• シールド効果： ポータブルEMC機器によるフィールドテスト
• 伝達インピーダンス： 重要なアプリケーションのためのラボ測定
• 環境試験： 温度/振動暴露後の性能を検証する
• 長期モニタリング： EMC性能の定期的検証

よくある設置の間違いと解決策

Beptoコネクタでは、当社のEMCケーブルグランドが指定された性能を確実に達成できるよう、包括的な設置トレーニングと詳細な技術文書を提供しています。当社のテクニカルサポートチームは、お客様の重要なアプリケーションにおけるEMC効果を最大化するために、アプリケーション固有の設置要件やトラブルシューティングでお客様をサポートします。

結論

EMCケーブルグランドは、ケーブルの入口で継続的な電磁シールドを提供することにより、シグナルインテグリティを維持する上で重要な役割を果たします。成功するかどうかは、周波数範囲とアプリケーション要件に適切なEMCグランド設計を選択し、最適な接触とシールド性能を確保する適切な設置手順を行うかどうかにかかっています。

最高のEMC性能の鍵は、グランドの設計機能、設置品質、およびシステムレベルのEMC要件間の関係を理解することにあります。ベプトコネクタのEMCケーブルグランドは、高度な設計機能と包括的なテクニカルサポートを組み合わせ、最も要求の厳しい電磁環境において優れたシグナルインテグリティと法規制への準拠を実現します。
