ダブルコンプレッションとシングルコンプレッションの比較：決定版ガイド

はじめに

次のプロジェクトで、ダブルコンプレッションケーブルグランドとシングルコンプレッションケーブルグランドのどちらを選ぶか悩んでいませんか？この決定は、信頼性が高く、長持ちする設置か、将来的にコストのかかるメンテナンスの頭痛の種になるかの違いを意味します。選択を誤ると、ケーブルの損傷、湿気の侵入、あるいは重要な用途におけるシステムの完全な故障につながる可能性があります。

ダブルコンプレッションケーブルグランドは、2つの独立したコンプレッションゾーンを通して優れたケーブル保持とシーリングを提供しますが、シングルコンプレッショングランドは、標準的なアプリケーションに十分な性能を持つ、よりシンプルでコスト効率の高いソリューションを提供します。 重要な違いは、圧縮機構の設計とその結果としての性能特性にある。

ベプトコネクターのセールス・ディレクターとして、私は数え切れないほどのエンジニアや調達マネージャーがこのジレンマに直面するのを助けてきました。つい先月、デトロイトの大手自動車メーカーのデビッド氏は、新しい生産ラインの品質基準を維持しながらコストを削減しなければならないというプレッシャーに直面していました。彼の話は、当社のケーブルグランド業界における10年以上の経験からの洞察とともに、あなたの特定のニーズに合った正しい選択をするのに役立つことでしょう。

目次

• ダブルコンプレッション・ケーブルグランドとは？
• シングル・コンプレッション・ケーブルグランドとは？
• ダブルとシングルのコンプレッション・メカニズムはどのように機能するのか？
• シングルコンプレッションよりダブルコンプレッションを選ぶべき場合とは？
• コスト分析：二重圧縮と単圧縮の比較
• コンプレッション・ケーブルグランドに関するFAQ

ダブルコンプレッション・ケーブルグランドとは？

ダブルコンプレッションケーブルグランドは、2つの異なるコンプレッションゾーンが独立してケーブル被覆を固定し、強化されたシーリング性能を提供します。 このデュアルゾーン・デザインは、従来のシングルコンプレッション・システムに比べ、優れたケーブル保持力と環境保護を提供します。

主な設計上の特徴

二重圧縮機構は、2つの独立した圧縮要素で構成されている：

一次圧縮ゾーン： ケーブル・エントリー・ポイントに位置するこのゾーンは、特殊なコンプレッション・リングまたはコーンを使用してアウター・ケーブル・ジャケットをグリップします。このプライマリー・グリップがケーブルの引き抜きを防ぎ、主要な機械的保持力を提供します。

二次圧縮ゾーン： グランド本体の奥深くに配置されたこのゾーンは、二次的な圧縮エレメント（一般的にはOリングやエラストマーシール）を使用して、ケーブルの周りに追加のシールを作ります。この二重構造のアプローチにより、ケーブルの密閉性が大幅に向上します。 IP等級¹ パフォーマンスだ。

ベプトのダブルコンプレッションケーブルグランドは、-40℃から+100℃までの極端な温度変化の下でも、一貫してIP68等級を達成しています。ベプトでは、以下のような試験を行っています。 ISO9001認証取得² は、社内のCNC機器とTUV認証プロセスによる第三者検証の両方を使用しています。

用途と産業

ダブルコンプレッショングランドは、ケーブルの安全性と環境保護が重要な要求の厳しい環境で優れています：

• 海洋・海上施設 海水にさらされ、優れた耐食性が要求される場所
• 産業オートメーションシステム 耐振動性と長期信頼性が要求される
• 再生可能エネルギー・プロジェクト 極端な気象条件に直面する太陽光発電所や風力タービンのような
• 化学処理施設 腐食性の化学薬品がシングル・シール・システムを危険にさらす可能性がある場合

アブダビの石油化学施設を管理するハッサン氏は、最近その経験を語りました：「Beptoの二重圧縮ステンレス鋼グランドに切り替えてから、年間$5万ドルかかっていたケーブル交換サイクルがなくなりました。二重圧縮ゾーンは、当社の過酷な化学環境に完璧に対応します。"

シングル・コンプレッション・ケーブルグランドとは？

シングルコンプレッションケーブルグランドは、1つのコンプレッション機構を使用し、統一されたコンプレッション動作により、ケーブル保持と環境シーリングを同時に提供します。 この合理的な設計は、標準的な産業用アプリケーションにシンプルさ、コスト効率、信頼性の高い性能を提供します。

デザインの特徴

シングルコンプレッションシステムは、ケーブルのグリップとシールの機能を1つの圧縮動作に統合したシステムです：

ユニファイド・コンプレッション・エレメント： 単一のコンプレッションリング、コーン、またはエラストマーインサートは、機械的なケーブル保持と環境シールの両方を提供します。締め付けると、このエレメントはケーブルの半径方向に圧縮され、グリップ力とシールの完全性を同時に生み出します。

簡素化された構造： コンポーネントが少ないということは、製造の複雑さを軽減し、材料コストを下げ、取り付け手順を簡素化することを意味します。この設計思想により、シングルコンプレッショングランドは、コストの最適化が不可欠な大量生産アプリケーションに最適です。

パフォーマンス能力

シンプルな設計にもかかわらず、高品質のシングルコンプレッション腺は、印象的な性能指標を提供します：

• 最大IP66/IP67 ほとんどの標準的なアプリケーションに対応
• 温度範囲：-20°C～+80°C 典型的な産業環境をカバー
• 500Nを超える引抜き力 直径20mmまでのケーブル用
• 耐振動性 産業機器のIEC規格に適合

ベプトのナイロン製シングルコンプレッショングランドは、優れた耐薬品性を備えながら、温度範囲にわたって柔軟性を維持する高度なポリマー化合物を組み込んでいます。これらの材料は REACHおよびRoHS対応³欧州および世界市場における環境安全性の確保。

ダブルとシングルのコンプレッション・メカニズムはどのように機能するのか？

これらの圧縮システムの機械的な違いを理解することは、その性能特性と最適な用途を説明するのに役立つ。

二重圧縮動作

ステージ1 - 一次圧縮： グランドナットを締め付けると、一次圧縮エレメント（通常は円錐形リング）が前進し、ケーブル・ジャケットに対して半径方向に圧縮されます。これにより最初のグリップ力が生まれ、環境シールの形成が始まります。

ステージ2 - 二次コンプレッション： 締め続けると、プライマリー・システムとは独立して作動するセカンダリー・コンプレッション・エレメントが作動します。これにより、冗長なシールとさらなるケーブル保持力が生まれます。

負荷分散： デュアルゾーン・デザインは、圧縮力をケーブル長に沿ってより均等に分散させ、ケーブル・ジャケットを損傷させたり、シールに弱点を生じさせたりする可能性のある応力集中箇所を減らします。

シングル圧縮操作

統一行動： シングルコンプレッションシステムは、1回の圧縮でケーブルの保持とシールの両方を実現します。グランドナットを締め付けると、コンプレッションエレメントが変形してケーブルをグリップし、同時に環境シールが形成されます。

圧縮ジオメトリー： コンプレッションエレメントの形状は非常に重要です。ケーブル保持のために十分なラジアル力を提供すると同時に、シーリングのために安定した接触圧力を維持する必要があります。Beptoのエンジニアリングチームは 有限要素解析⁴ これらの形状を最適化することで、最大限の性能を引き出すことができる。

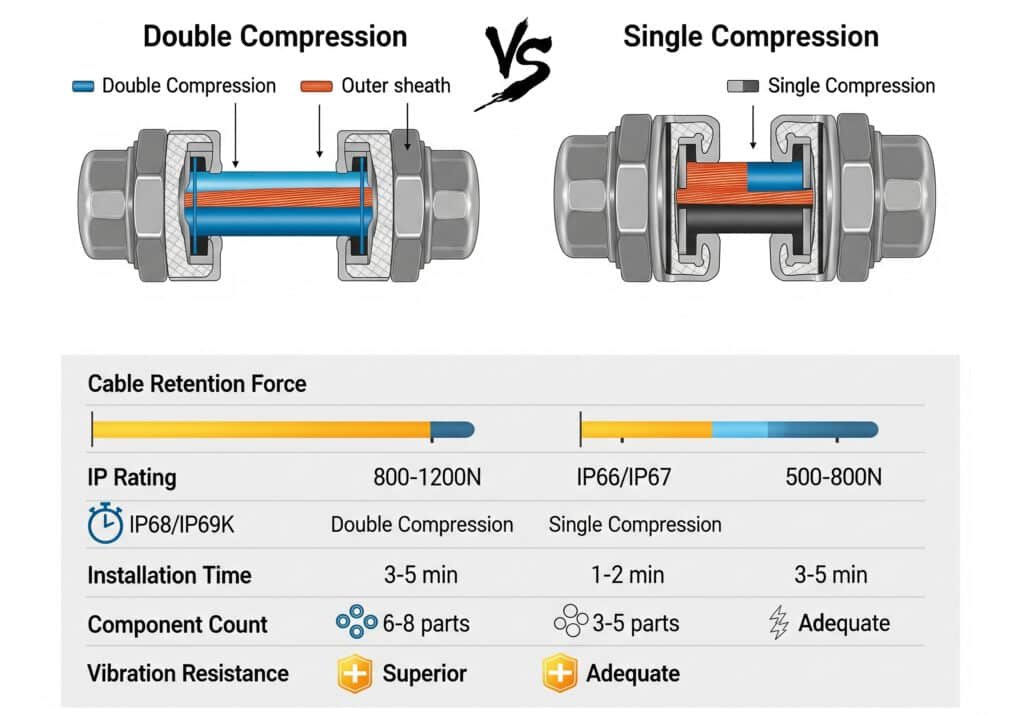

性能比較表

シングルコンプレッションよりダブルコンプレッションを選ぶべき場合とは？

二重圧縮と単圧縮のどちらを選択するかは、特定の用途要件、環境条件、性能の優先順位によって決まります。

ダブル・コンプレッションを選択する：

環境の極限は最大限の保護を要求する

• 海水への暴露と温度サイクルを伴う海洋環境
• アグレッシブな媒体への暴露を伴う化学処理
• 紫外線、極端な温度、風雨にさらされる屋外設備
• モバイル機器や輸送システムなどの高振動アプリケーション

ケーブル・セキュリティはミッション・クリティカル

• ケーブルの断線が危険な状態を引き起こす可能性のある安全システム
• メンテナンス・アクセスが困難または高価な高額設備
• メンテナンス不要の長寿命（10年以上）を必要とする用途

より高いIPレーティングを義務付ける規制要件

• IP69Kの洗浄能力を必要とする食品加工機器
• 厳格なコンタミネーション管理による医薬品製造
• 爆発性雰囲気 (ATEX/IECEx)⁵ シールの完全性が安全上重要な場合

Detroit Automotive社のDavid氏は当初、新しい組立ラインでの二重圧縮コストを躊躇していました。しかし、潜在的なダウンタイムコスト（1時間当たり$25,000）を計算した後、彼は二重圧縮グランドの優れた信頼性が30%の価格プレミアムを正当化することに気づきました。「安心感だけでも、それだけの価値があります。

シングル・コンプレッションを選択する：

標準的な産業環境

• 温度と湿度が管理された屋内設備
• 腐食性のない雰囲気で、化学物質への暴露を最小限に抑えます。
• 保護等級IP66/IP67で十分な用途

コスト最適化が最優先

• 単価がプロジェクト予算に大きく影響するような大量設置
• 予算は限られているが、十分な性能が要求される改修プロジェクト
• メンテナンス・アクセスが容易な用途

シンプルな設置が重要

• さまざまな技術レベルの技術者による現場での設置
• ダウンタイムを最小限に抑えるため、迅速な設置が必要なプロジェクト
• 設置時間が人件費に直接影響する用途

コスト分析：二重圧縮と単圧縮の比較

総所有コストを理解することで、特定の用途に適した圧縮機の選択が正当化されます。

イニシャルコスト比較

シングル・コンプレッションの利点：

• 20-40% 材質とサイズによって単価が下がる
• 少ない部品番号で複雑な在庫を削減
• 簡素化された手順により、設置にかかる人件費を削減

二重圧縮投資：

• 高い初期費用は優れた性能で相殺される
• 大規模プロジェクトに対するボリュームディスカウントの可能性
• 長期的な交換・メンテナンスコストの削減

ライフサイクルコスト分析

メンテナンスと交換要因：

• 二重圧縮システムは通常、過酷な環境下で2～3倍長持ちする
• 優れたシール信頼性による検査頻度の低減
• 予期せぬ故障やそれに伴うダウンタイムコストのリスク低減

実例：
テキサス州の大手化学工場では、ケーブルグランド500個の5年間のコストを比較した：

• シングル圧縮：初期$15,000＋交換$12,000＝合計$27,000
• 二重圧縮：初期$22,000＋交換$3,000＝合計$25,000

二重圧縮オプションは$2,000を節約し、同時に優れた信頼性を提供し、メンテナンスの中断を減少させた。

ROI計算フレームワーク

圧縮オプションを評価する際には、次のことを考慮する：

1. 初回購入価格差
2. 設置人件費の変動
3. 特定の環境で期待される耐用年数
4. メンテナンスのしやすさと人件費
5. 障害発生時のダウンタイムコスト
6. 規制遵守要件

Beptoでは、主要なプロジェクトについて詳細なROI計算ツールを提供し、お客様が特定の操業条件とコスト構造に基づいてデータ主導の意思決定を行えるよう支援します。

結論

ダブルコンプレッションケーブルグランドとシングルコンプレッションケーブルグランドのどちらを選択するかは、最終的にはコスト制約に対する要求性能のバランスによって決まります。ダブルコンプレッションシステムは、最大限のケーブル保持と環境保護がより高いイニシャルコストを正当化する厳しい環境で優れています。シングルコンプレッショングランドは、設置の簡素化とコストの最適化が優先される標準的な用途に優れた価値を提供します。

ケーブル管理ソリューションのパートナーとして、Beptoは経済的なナイロン製から高級ステンレス製、防爆型まで、あらゆる製品ラインナップで両方の圧縮タイプを提供しています。当社のISO9001およびIATF1699認証は一貫した品質を保証し、当社の広範な試験能力は特定の用途における性能を保証します。

覚えておいてください：今日の正しいケーブルグランドの選択は、明日の高価な問題を防ぎます。お客様の環境を考慮し、総所有コストを評価し、特定のニーズに最適な価値を提供する圧縮システムを選択してください。
