ケーブルグランド素材：特定の用途に適した素材を選ぶには？

間違ったケーブルグランド材質の選択は、早期故障、安全上の危険、高価な交換につながります。材料の選択はコストだけではありません。

ケーブルグランドの材質には、費用対効果の高い一般的な使用のためのナイロン、EMCシールドと耐久性のための真鍮、腐食性環境のためのステンレス鋼、優れた導電性を必要とする軽量アプリケーションのためのアルミニウムなどがあります。

先月、私はハッサンの化学工場で200個の真鍮製グランドを交換するのを手伝った。最初から正しい材料を選べば、$15,000ドルも節約できたはずだ。

目次

• 主なケーブルグランド素材とその特性は？
• 環境条件は材料選択にどのような影響を与えるのか？
• さまざまな用途に最適な素材は？
• ケーブルグランド素材の最新技術とは？

主なケーブルグランド素材とその特性は？

材料特性を理解することは非常に重要で、それぞれの材料には、非常に優れた性能を発揮するスイートスポットがある。

主なケーブルグランド材質は、一般用途のナイロン（PA66）、EMCと耐久性の真鍮、耐食性のステンレス鋼、軽量強度のアルミニウムの4種類。

総合的な素材比較

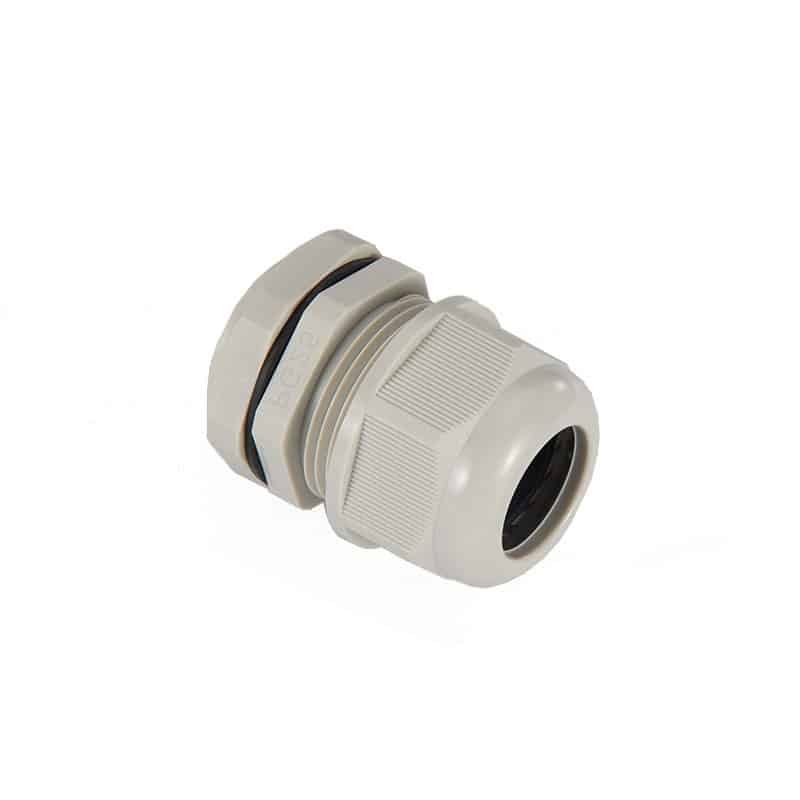

ナイロン（PA66）ケーブルグランド

主な利点

• 優れた断熱性
• ほとんどのオイルや溶剤に耐性がある
• 自己消火性UL94-V2¹)
• 加工や修正が容易

制限：

• 高温用途には適さない
• 極端な寒さでは脆くなることがある
• 限られたEMCシールド能力

真鍮製ケーブルグランド

ドイツ人購買マネージャーのデビッドは、産業用オートメーション機器に真鍮グランドを常に指定しています。「EMCシールドは1ユーロの価値があります。「真鍮グランドで干渉の問題が発生したことはありません。

ステンレス鋼ケーブルグランド

グレード仕様：

• 316L:海洋および化学用途
• 304:一般産業用
• 316Ti:高温化学プロセス

アルミ製ケーブルグランド

あまり一般的ではないが、特定の用途では価値がある：

• 軽量（真鍮の1/3の重量）
• EMCに対する良好な導電性
• 優れた加工性
• 航空宇宙用途に最適

材料試験規格

ベプトでは、すべての材料を以下の基準でテストしています：

• IEC 62444³ ケーブルグランド性能
• ASTM規格 材料特性
• 塩水噴霧試験⁴ 耐食性
• 温度サイクル 熱安定性

環境条件は材料選択にどのような影響を与えるのか？

環境条件は材料不良の最大の要因であり、選択を誤れば、数カ月以内にグランドを交換することになる。

材料の選択は、長期的な信頼性と費用対効果を確保するために、極端な温度、化学薬品への暴露、紫外線、水分レベル、機械的ストレスを考慮しなければならない。

環境チャレンジ・マトリックス

温度に関する考察

化学物質暴露ガイドライン

酸とアルカリ：

• ナイロン:弱酸性には強いが、強アルカリには弱い。
• 真鍮:ほとんどの酸に弱い
• ステンレス鋼:ほとんどの化学薬品に対する優れた耐性

溶剤と油：

• ナイロン:石油製品に対する優れた耐性
• 真鍮:良好な一般耐性
• ステンレス鋼:あらゆる溶剤に対する優れた耐性

実際のケーススタディ

ケース1：洋上ウィンドファーム
ハッサン氏の会社は、オフショアプラットフォームに真鍮グランドを取り付けた。18ヶ月以内に塩害による腐食で30%の故障率が発生しました。5年後、故障はゼロになりました。

ケース2：食品加工工場
ある酪農施設では、苛性洗剤による頻繁な洗浄が必要だった。ナイロン製グランドは数ヶ月で劣化しました。316Lステンレス鋼に切り替えることで、交換コストを削減し、衛生基準を満たすことができました。

ケース3：自動車組立
デイビッド氏の自動車関連クライアントはEMCシールドを必要としていたが、コスト管理を望んでいた。私たちはニッケルメッキ真鍮グランドを提供しました。ステンレス鋼よりも40%安いコストで優れたシールドを実現しました。

UVおよび耐候性

屋外暴露ランキング：

1. ステンレス鋼:劣化なし、永久的なソリューション
2. 真鍮:適切なメッキ／コーティングを施せば良好
3. UV安定化ナイロン:屋外では5～10年の寿命
4. スタンダード・ナイロン脆くなる前に2-3年

さまざまな用途に最適な素材は？

価値とはイニシャルコストだけでなく、買い替え、メンテナンス、故障のコストを含めた総所有コストのことだ。

ナイロンは屋内の一般的な用途に最高の価値を提供し、真鍮はEMCが重要な設置に優れています。ステンレススチールは、初期コストは高いものの、過酷な環境において優れた長期的価値を提供します。

総所有コスト⁵ 分析

10年間のコスト比較（100腺あたり）

アプリケーション別の推奨値

業界別ベストバリュー：

ビルサービス＆HVAC

• 優勝:ナイロン PA66
• 理由:屋内使用、コスト重視、性能良好
• 推定貯蓄額60%と真鍮の比較

産業オートメーション

• 優勝:真鍮（ニッケルメッキ）
• 理由:EMCシールドが必要、中程度の環境
• 主なメリット:干渉の問題を排除

石油・ガス

• 優勝:316Lステンレス鋼
• 理由:過酷な化学物質、安全性が重要
• 長期的な貯蓄70%と真鍮の交換コスト比較

マリンアプリケーション

• 優勝:316Lステンレス鋼
• 理由:塩害による腐食、メンテナンスのためのアクセスが不可能
• 重要な要素:メンテナンス不要

コスト最適化戦略

大量購入のメリット：

• 500個以上ステンレス 15% 割引
• 1000個以上カスタム合金オプションあり
• 年間契約10%の追加節約

ハイブリッド・アプローチ：
デイビッドの会社はこの戦略を使っている：

• 非重要な屋内用ナイロン（腺の60%）
• EMCに敏感なエリア用の真鍮（腺の30%）
• 苛酷な環境用のステンレス鋼（腺の10%）
• 結果:40%のコスト削減とオールブラス・ソリューションの比較

ケーブルグランド素材の最新技術とは？

材料科学は急速に進歩しており、新素材やコーティングは旧来の問題を解決し、新たな用途を開拓している。

最近の技術革新には、より高い温度性能を実現するガラス繊維入りナイロン複合材料、極限環境用の高度なステンレス合金、標準的な材料を強化する特殊コーティングなどがある。

最先端の素材開発

アドバンスド・ナイロンコンポジット

ガラス繊維入りPA66（30%ガラス繊維）：

• 温度範囲を+150℃まで拡張
• 3倍の機械的強度
• 寸法安定性の向上
• コスト標準ナイロンより20%だけ高い

カーボン充填のバリエーション：

• EMCシールド特性の向上
• 熱膨張の低減
• 耐摩耗性の向上
• 自動車用途に最適

新しいステンレス合金

スーパーデュプレックス2507

• 対316Lの優れた耐食性
• 強度が高く、薄肉化が可能
• オフショア用途に最適
• コスト：40%は割高だが、寿命は10倍長い

析出硬化グレード：

• 高強度用途向け17-4PH
• カスタム熱処理が可能
• 航空宇宙および防衛用途

革命的なコーティング技術

PVD（物理蒸着）コーティング：

• 真鍮基板上の窒化チタン
• 硬度5倍アップ
• 耐食性が10倍向上
• デイビッドの自動車関連クライアント、3年間で故障ゼロを報告

ナノセラミック・コーティング：

• アルミニウム基板への適用
• ステンレス鋼と同等の耐薬品性
• 60%の軽量化
• 現在、実地試験中

スマート素材の統合

形状記憶合金：

• 温度に応じて自己調整する圧縮
• あらゆる温度範囲で最適な密閉性を維持
• 現在、極限環境用として開発中

導電性ポリマー：

• 金属を含まないEMCシールド
• 軽量で腐食がない
• 航空宇宙用途に最適

今後の素材動向

バイオベースポリマー：

• 石油由来ナイロンに代わる持続可能な代替品
• 同様の性能特性
• 環境負荷の低減
• 営業開始予定：2026年

グラフェン強化材料：

• 究極の強度と導電性
• 現在研究段階
• ケーブルグランド設計に革命をもたらす可能性

ベプトで一歩先を行く方法

イノベーションのプロセス

1. 材料試験室:新素材はリリース前に12カ月以上テストする
2. カスタマー・パイロット・プログラム:ハッサンとデヴィッド、プロトタイプを実際のアプリケーションでテスト
3. 大学とのパートナーシップ:次世代素材の共同開発
4. 連続モニタリング:すべてのイノベーションの現場でのパフォーマンスを追跡

最近の成功

• 130℃自動車用カスタムガラス繊維入りナイロンを開発
• 真鍮とステンレスのハイブリッド設計を採用し、30%のコストを削減
• 屋外で15年以上持続するUV安定ナイロンを導入

結論

ケーブルグランドの成功は、材料の選択で決まります - 長期的な価値を最適化するために、初期価格だけでなく、総所有コストに基づいて選択します。
