ケーブル・グランドのクランプ範囲と、なぜそれが設置に重要なのか？

はじめに

全ての仕様に従ったにもかかわらず、ケーブルグランドの取り付けに失敗したことを不思議に思ったことはありませんか？その原因は、間違ったクランプレンジを選択したという単純なことかもしれません。10年以上ケーブルグランドビジネスに携わってきた者として、エンジニアがこの重要な仕様を見落としていたために遅延したプロジェクトを数え切れないほど見てきました。

ケーブルグランドのクランプ範囲とは、特定のグランドが確実にグリップし、シールできるケーブル外径の最小値と最大値のことです。 この範囲によって、あなたの腺が適切かどうかが決まる。 ストレインリリーフ¹環境密閉性、長期信頼性により、お客様のケーブル敷設をサポートします。

つい先月、ドイツの再生可能エネルギー企業の調達マネージャーであるデイビッドが、苛立ちのあまり私に電話をかけてきた。彼のチームは、太陽光発電所プロジェクト用に500個のM20ナイロン・ケーブルグランドを注文していましたが、30%のケーブルがクランプ範囲から外れていることに気づいたのです。その結果は？プロジェクトの遅延、追加コスト、そしてクライアントの不幸。適切なクランプ範囲を選択すれば、このような事態は避けられたはずです。

目次

• ケーブル・グランド・クランプ範囲とは？
• 適切なクランピング・レンジを決定するには？
• クランプ範囲を間違えるとどうなるか？
• クランピング・レンジの性能に影響する要因は？
• ケーブルグランドクランプ範囲に関するFAQ

ケーブル・グランド・クランプ範囲とは？

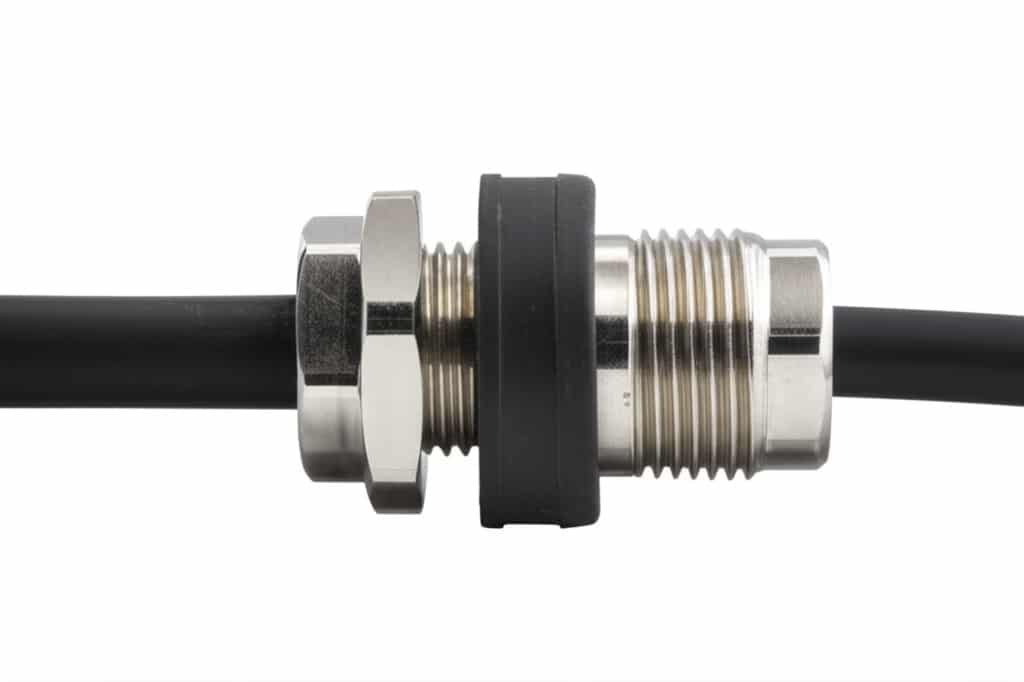

ケーブルグランドのクランプ範囲とは、適切なシーリングとストレインリリーフを維持しながら、グランドが収容できるケーブル径の範囲である。 ケーブルグランドが最適に機能する「スイートスポット」と考えてください。

すべてのケーブルグランドは、このクランプ作用を生み出すために、いくつかの重要な部品から構成されています：

クランピングの解剖学

• シーリング・インサート:ケーブルの周囲を圧縮するゴムまたはエラストマーの部品。
• コンプレッションナット:締め付け時にクランプ力を発生させる
• ボディスレッド:圧縮に機械的優位性をもたらす
• ストレイン・リリーフ:機械的応力をケーブル全体に分散

ベプトでは、精密に設計されたクランプ範囲を持つケーブルグランドを製造しています。例えば、当社のナイロン製ケーブルグランドは通常、M12サイズで3～6.5mm、M16サイズで6～12mmの範囲を提供します。これらの範囲は、シーリングインサートの圧縮特性と圧縮機構のネジピッチに基づいて計算されます。

クランピング・レンジが思った以上に重要な理由

クランプレンジは、3つの重要な性能要因に直接影響します：

1. IP等級² メンテナンス適切なクランプにより、IP68またはIP67の定格が保証されます。
2. ストレイン・リリーフ効果:機械的ストレスによるケーブルの引き抜きを防止
3. 長期信頼性:温度サイクルや振動にもシールの完全性を維持

サウジアラビアの石油化学施設のオペレーション・マネージャーであったハッサンは、この教訓を苦労して学んだ。彼は、クランプ範囲を無視し、ネジサイズのみに基づいてケーブルグランドを選択しました。半年後、いくつかのケーブルグランドが定期検査でIPテストに不合格となり、完全な交換プログラムが必要となった。

適切なクランピング・レンジを決定するには？

適切なクランピング・レンジを選択する鍵は、正確なケーブル径の測定に加え、お客様の環境要件を理解することです。 これが私の実証済みの3ステップ・プロセスだ：

ステップ1：ケーブルを正確に測定する

ケーブルの仕様を鵜呑みにせず、実際の外径も含めて測定すること：

• ケーブル被覆の厚さのばらつき
• 保護シースや防具
• 温度による膨張（高温環境ではケーブルが2-3%成長する可能性がある）

ステップ2：80%ルールを適用する

クランピング・レンジの極端な端は決して使用しないでください。最適なパフォーマンスを得るには、常に使用可能な範囲の 80% 以内にとどまることをお勧めします。6～12mmの範囲であれば、直径7.2～10.8mmのケーブルを目指してください。

ステップ3：アプリケーション環境を考える

素材に関する考察

グランド材質が異なれば、クランプ特性も異なります：

• ナイロン・グランド:優れた柔軟性、標準的な用途に最適
• 真鍮グランド:耐久性に優れ、高温環境にも適している。
• ステンレス鋼:最大限の耐食性、海洋用途に最適
• 防爆型グランド:危険区域対応設計

Beptoでは、製品ライン全体で一貫したクランプ範囲性能を確保するため、精密射出成形設備に多額の投資を行ってきました。当社の品質管理プロセスには、各バッチの個別レンジテストが含まれます。

クランプ範囲を間違えるとどうなるか？

不適切なクランプレンジの選択は、シールの不具合、IP定格の低下、潜在的な安全上の危険につながります。 過剰クランプか過小クランプかによって結果は異なる。

クランピング不足の結果（ケーブルが小さすぎる）

ケーブル径が最小クランプ範囲以下の場合：

• 不十分なシーリング:IP等級にもかかわらず、水とほこりの侵入を防ぐ
• 貧弱なひずみの緩和:ケーブルは最小限の力で引き出せる
• 振動緩和:接続の経年劣化
• アーク放電のリスク³:電気的用途では、接続の緩みは危険を引き起こす

オーバークランプ問題（ケーブルが太すぎる）

大きすぎるケーブルを強要することは、別の問題を引き起こす：

• シールの損傷:過度の圧縮は、シーリングエレメントを引き裂いたり、変形させたりする可能性があります。
• ケーブル・ジャケットの損傷:過圧縮はケーブルの完全性を損なう可能性がある
• 設置の難しさ:過度の力を必要とし、しばしばネジ山を損傷する。
• 早期故障:過大な応力を受けた部品はすぐに故障する

実際のインパクト・ストーリー

昨年、バルセロナの電気工事業者であるマリアと仕事をしました。彼は、屋外照明プロジェクトで度重なる故障に対処していました。調査の結果、彼女は13mmのケーブルにM16グランド（6-12mmレンジ）を使用していることがわかりました。過剰なクランプによってシーリングインサートが損傷し、湿気の侵入によって接続部が腐食していたのです。M20グランド(10-14mmレンジ)に交換することで、問題は即座に解決しました。

クランピング・レンジの性能に影響する要因は？

環境条件、設置技術、材料の選択はすべて、ケーブルグランドが指定されたクランプ範囲内でどの程度性能を発揮するかに大きく影響します。 これらの要素を理解することは、選択の最適化に役立つ。

温度効果

温度変化は、ケーブル径とグランド材質の両方に影響する：

• ケーブルの拡張:PVCケーブルは、直射日光下で2-3%を拡張することができる
• シーリング・インサートの挙動:ゴムは寒くなると硬くなり、暑くなると柔らかくなる
• メタルエクスパンション:真鍮と鋼の腺は異なる速度で膨張する

取り付けトルクの影響

適切な設置 トルク⁴ は、クランプ範囲の有効性にとって極めて重要である：

化学的適合性

ケーブル・ジャケットの材質は、シーリング・インサートと適合するものでなければならない：

• PVCケーブル:ほとんどの標準的なシール材に対応
• ポリウレタン:特定のシールコンパウンドが必要
• PTFE:専用の高温シールが必要
• 装甲ケーブル:クランプ機構の変更が必要な場合がある

品質製造基準

Beptoでは、製造精度がクランプ範囲の安定性に直接影響するため、厳格な品質管理を行っています：

• 射出成形の公差重要寸法に対して±0.05mm
• シーリング・インサートのデュロメーター:最適な圧縮のためのショアA 60-70
• スレッドの精度:スムーズな操作性を実現するクラス6gの公差
• 素材認証:すべての材料は、REACHおよびRoHSの要件を満たしています。

私たちの IATF16949⁵ 認証は、すべてのケーブルグランドが世界で最も厳しいとされる自動車業界の品質基準を満たしていることを保証します。

結論

ケーブルグランドのクランプ範囲を理解することは、技術的な仕様だけではありません - それは、機器を保護し、安全基準を維持する信頼性の高い、長持ちする設置を確実にすることです。重要なことは、正確に測定すること、範囲内で保守的に選択すること、そして環境条件を考慮することです。

Beptoでは、単にケーブルグランドを販売しているのではなく、10年以上の製造専門知識に裏打ちされた設計ソリューションを提供していることを忘れないでください。屋内用の標準的なナイロングランドから危険区域用の特殊な防爆ユニットまで、当社のチームはお客様の特定の要件に最適なクランプ範囲を選択するお手伝いをいたします。

クランピング・レンジの選択がプロジェクトの弱点にならないようにしましょう。迷ったときは、当社の技術チームにご連絡ください。 www.cableglandsupply.com - 私たちは、お客様のインストールが最初に成功するようお手伝いします。
