Una gamma completa di raccordi per tubi flessibili con vari tipi di filettatura (M, PG, NPT) da abbinare alle vostre guaine flessibili. Facili da installare per un passaggio rapido e sicuro dei cavi. Visualizza le nostre soluzioni.
Avete bisogno di prodotti per il vostro progetto?
Sappiamo che l'approvvigionamento può essere impegnativo.
Compilate il modulo con i vostri articoli specifici (non esitate a elencare anche componenti unici o difficili da trovare), inviate la vostra richiesta e ottenete le soluzioni su misura che state cercando! Dimenticate le offerte generiche; siamo specializzati nel comprendere le vostre esatte esigenze e nel fornire risultati che calzano a pennello.
Una gamma completa di connettori a tenuta di liquido in zinco, ottone e acciaio inox per la terminazione di guaine flessibili in scatole, EMT e IMC.
La nostra vasta gamma di raccordi per guaine garantisce una terminazione sicura e affidabile per le guaine elettriche flessibili in qualsiasi ambiente. Dallo zinco per usi generici all'acciaio inossidabile resistente alla corrosione, abbiamo la soluzione giusta per la protezione e l'integrità del vostro sistema.
Zinco pressofuso, ottone nichelato e acciaio inox 304/316.
Soluzioni disponibili da IP54 a IP68 per applicazioni impermeabili e sommergibili.
Connettori diritti, a 90 gradi, Flex-to-Box, Flex-to-EMT e Flex-to-IMC.
Sono disponibili filettature metriche, PG, NPT e G per soddisfare qualsiasi esigenza.
Che cosa si sta collegando? (ad esempio, Flex-to-Box, Flex-to-EMT, Flex-to-IMC o una curva di 90 gradi).
Selezionare in base all'ambiente: Zinco (generale), ottone (industriale) o acciaio inox (corrosivo/igienico).
Identificare il diametro della guaina flessibile (ad esempio, Φ20 mm, AD27) per garantire un adattamento perfetto.
Determinare la dimensione e il tipo di filettatura richiesti per il pannello o il connettore di accoppiamento (ad esempio, M25, G1/2", PG21).
Identificate rapidamente la famiglia di prodotti più adatta alle vostre esigenze. Ogni serie è progettata per applicazioni e prestazioni specifiche.

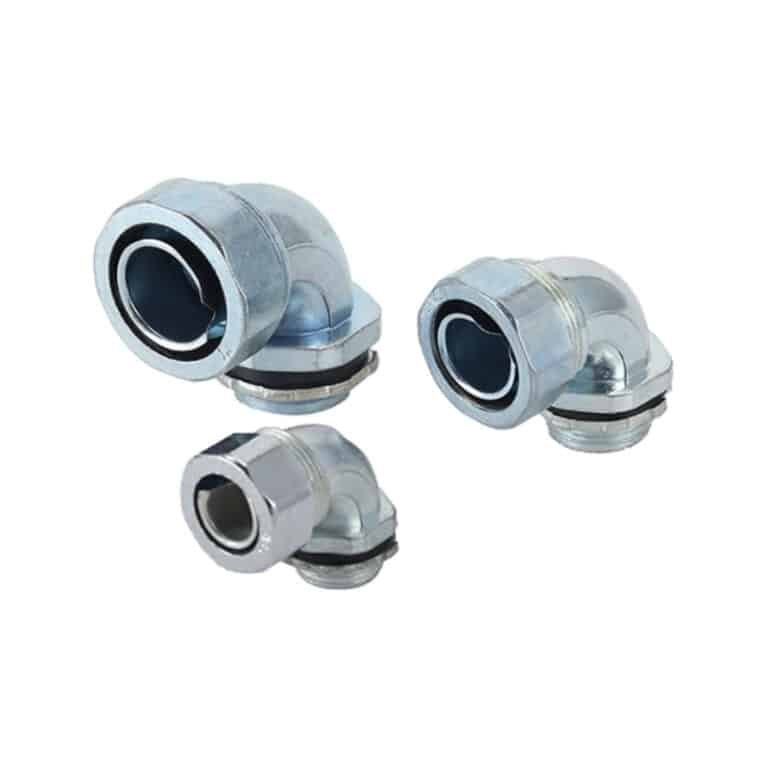

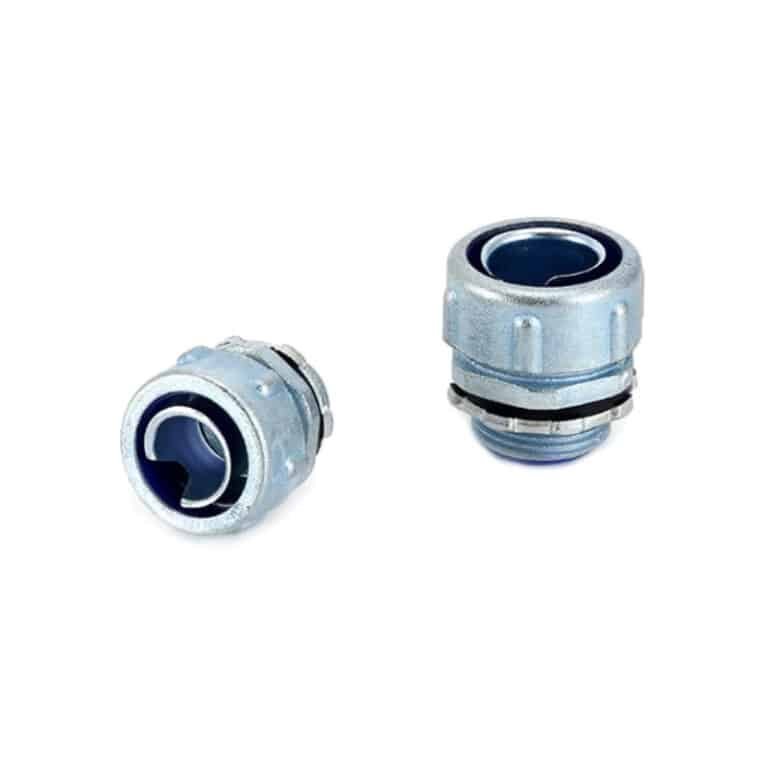

I nostri raccordi pressofusi in zinco sono il nostro cavallo di battaglia. Ideali per collegare le guaine flessibili a scatole (DPJ), ad angoli di 90 gradi (DWJ) o a tubi IMC (DPN).

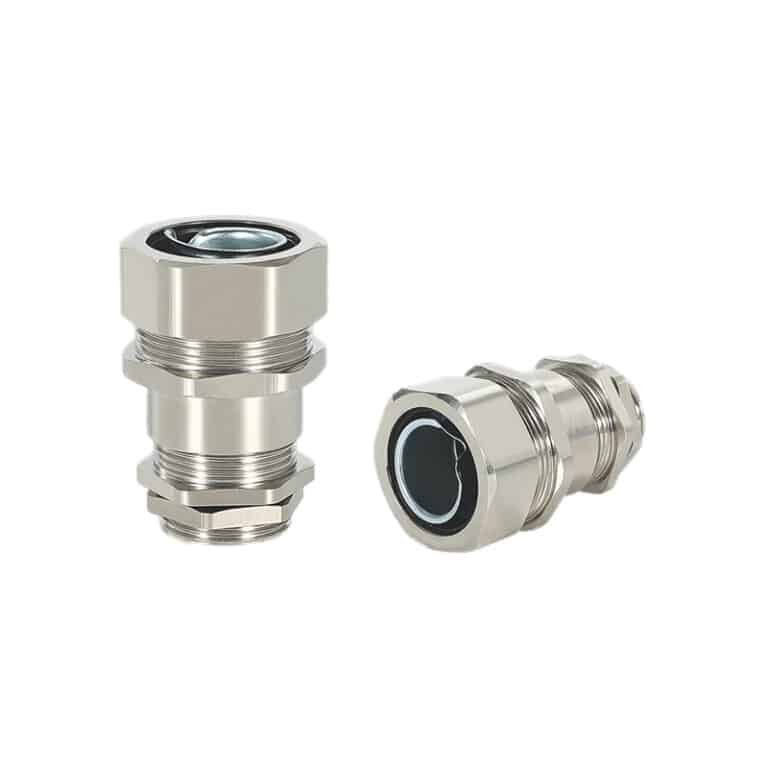

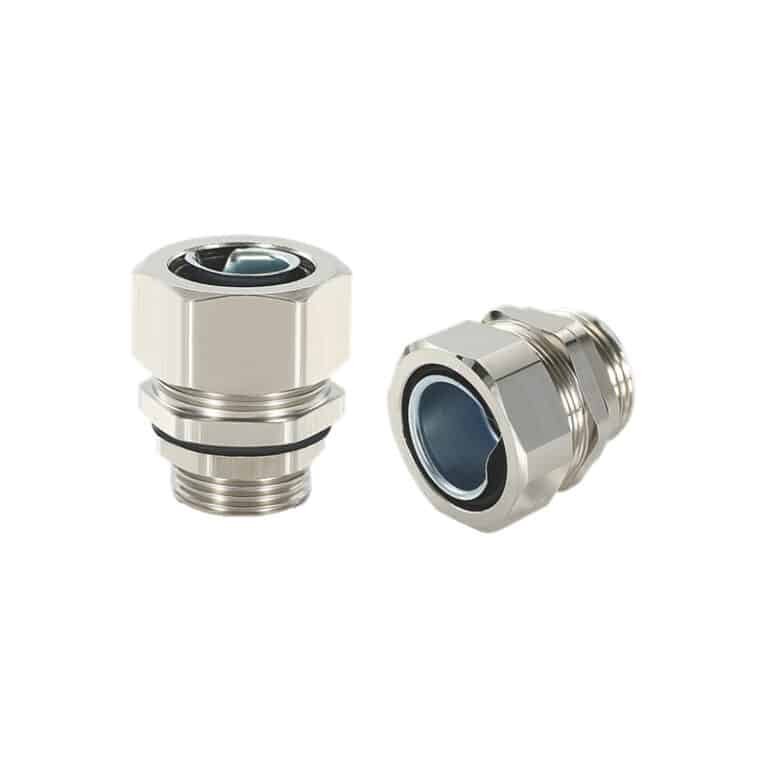

Resistenti raccordi in ottone nichelato. La serie MH offre prestazioni robuste per le applicazioni più impegnative, mentre la serie BH consente un'installazione rapida e senza attrezzi.

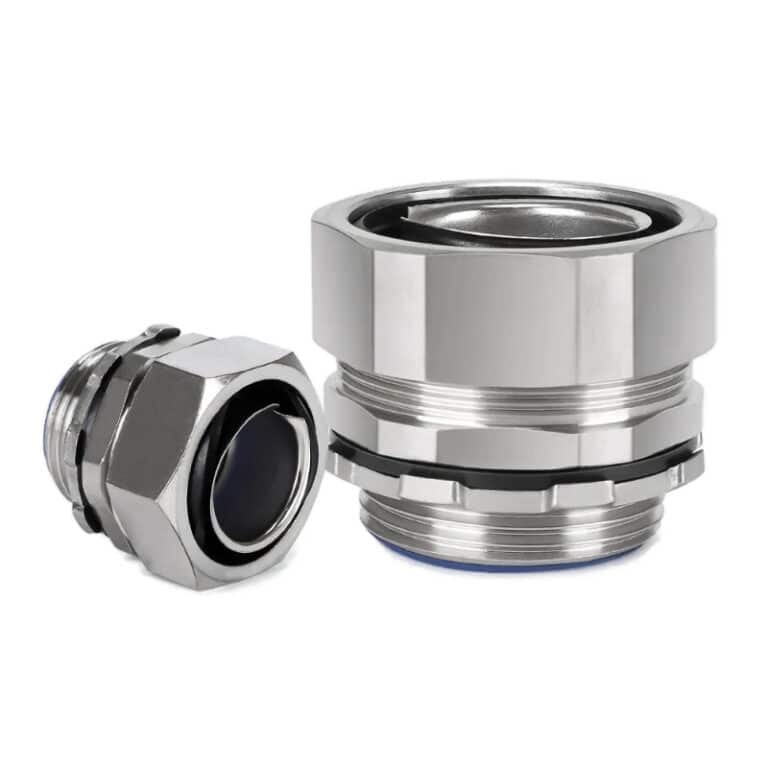

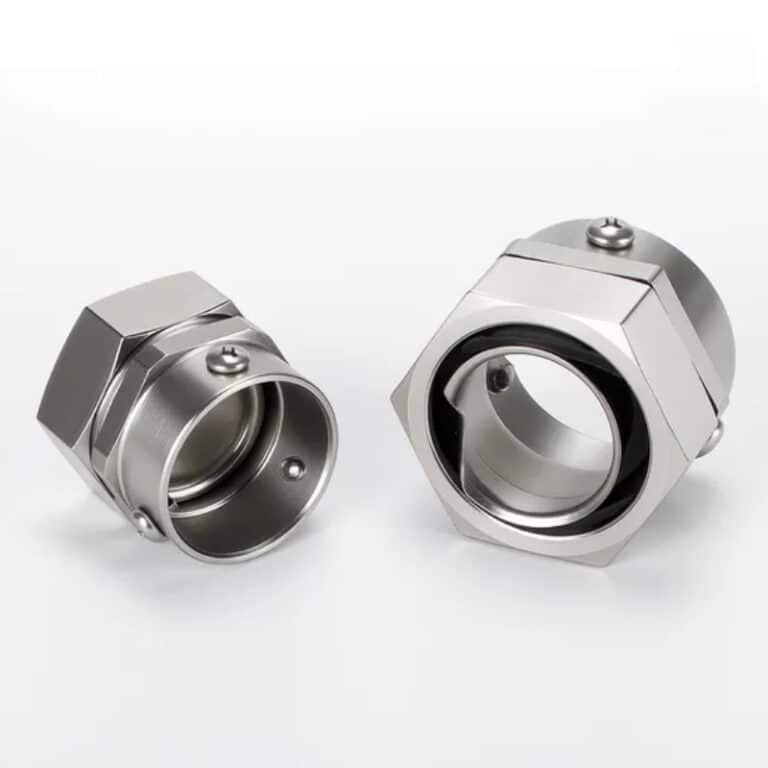

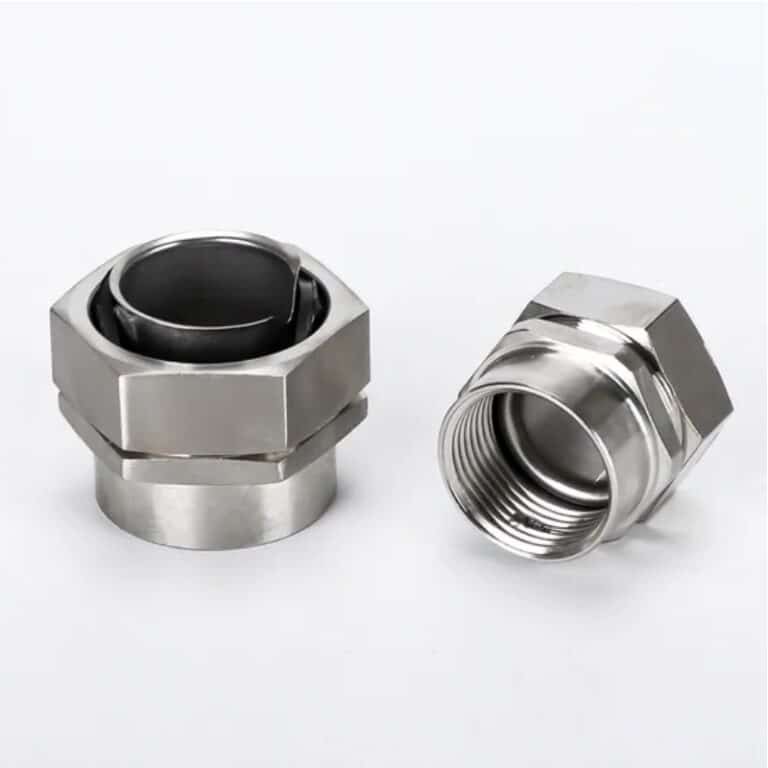

La soluzione definitiva per gli ambienti difficili. Disponibile per connessioni Flex-to-Box (DPJ-S), Flex-to-IMC (DPN-S) e Flex-to-EMT (DGJ-S / DKJ-S).
Utilizzare le tabelle seguenti per identificare il numero di parte corretto in base al tipo di raccordo, al materiale e alle dimensioni della guaina. Per ogni serie sono disponibili schede tecniche dettagliate.
| Codice | Φ1 (mm) | Filettatura (mm) | Si adatta alle dimensioni del tubo | ΦB (mm) | c | D | SW1 | SW2 |
|---|---|---|---|---|---|---|---|---|
| M10-BH | 6.5 | M10×1.0 | AD10 | 19 | 10 | 31 | 15 | 17 |
| M12-BH | 9.0 | M12×1.5 | AD14 | 23 | 10 | 33 | 19 | 21 |
| M16-BH | 12.5 | M16×1.5 | AD17 | 27 | 10 | 33 | 23 | 25 |
| M20-BH | 16.0 | M20×1.5 | AD21 | 31 | 10 | 33 | 27 | 29 |
| M25-BH | 21.0 | M25×1.5 | AD27 | 39 | 11 | 41 | 34 | 36 |
| M32-BH | 27.5 | M32×1.5 | AD36 | 48 | 13 | 43 | 43 | 45 |
| M40-BH | 35.5 | M40×1.5 | AD45 | 57 | 13 | 43 | 52 | 54 |
| M50-BH | 45.5 | M50×1.5 | AD56 | 70 | 14 | 49 | 63 | 66 |
| M63-BH | 49.0 | M63×1.5 | AD56 | 70 | 14 | 49 | 63 | 66 |
| Codice | Φ1 (mm) | Filettatura (mm) | Si adatta alle dimensioni del tubo | ΦB (mm) | c | D | SW1 | SW2 |
|---|---|---|---|---|---|---|---|---|
| PG7-BH | 6.5 | PG7 | AD10 | 19 | 7 | 28 | 15 | 17 |
| PG9-BH | 10.0 | PG9 | AD14 | 23 | 7 | 30 | 19 | 21 |
| PG11-BH | 12.5 | PG11 | AD17 | 27 | 7 | 30 | 23 | 25 |
| PG13-BH | 14.5 | PG13.5 | AD19 | 29 | 7 | 30 | 25 | 27 |
| PG16-BH | 16.0 | PG16 | AD21 | 31 | 7 | 30 | 27 | 29 |
| PG21-BH | 21.0 | PG21 | AD27 | 39 | 10 | 40 | 34 | 36 |
| PG29-BH | 29.0 | PG29 | AD36 | 48 | 10 | 40 | 43 | 45 |
| PG36-BH | 38.0 | PG36 | AD45 | 57 | 10 | 40 | 52 | 54 |
| PG48-BH | 49.0 | PG48 | AD56 | 70 | 10 | 45 | 63 | 66 |
| Codice | Filettatura (mm) | Gamma dei pin della scheda | Lunghezza della filettatura (mm) | Dimensione della chiave (mm) | Si adatta alle dimensioni del tubo (interno nominale) mm |
|---|---|---|---|---|---|
| M12-MH | M 12X1.5 | 3-6.5 | 7 | 20 | Φ6 |
| M16-MH | M16X1,5 | 4-8 | 8 | 22 | Φ8 |
| M18-MH | M 18X1,5 | 5-10 | 8 | 24 | Φ10 |
| M20-MH | M20X1,5 | 6-12 | 8 | 26 | Φ12 |
| M22-MH | M20X1,5 | 10-14 | 8 | 30 | Φ15 |
| M24-MH | M24X1,5 | 10-14 | 9 | 30 | Φ15 |
| M25-MH | M 25X1,5 | 10-16 | 9 | 30 | Φ15 |
| M27-MH | M27X2.0 | 13-18 | 9 | 36 | Φ20 |
| M30-MH | M30X2.0 | 13-18 | 9 | 36 | Φ20 |
| M32-MH | M32X1,5 | 15-22 | 10 | 36 | Φ20 |
| M36-MH | M36X2.0 | 18-25 | 10 | 43 | Φ25 |
| M40-MH | M40X1.5 | 22-30 | 11 | 52 | Φ32 |
| M48-MH | M48X2.0 | 25-32 | 11 | 55 | Φ32 |
| M50-MH | M50X1.5 | 32-38 | 12 | 60 | Φ38 |
| M56-MH | M56X2.0 | 32-38 | 12 | 60 | Φ38 |
| Codice | Φ1 (mm) | Filettatura (mm) | Si adatta alle dimensioni del tubo | ΦB (mm) | c | D | SW1 | SW2 |
|---|---|---|---|---|---|---|---|---|
| PG7-BH | 6.5 | PG7 | AD10 | 19 | 7 | 28 | 15 | 17 |
| PG9-BH | 10.0 | PG9 | AD14 | 23 | 7 | 30 | 19 | 21 |
| PG11-BH | 12.5 | PG11 | AD17 | 27 | 7 | 30 | 23 | 25 |
| PG13-BH | 14.5 | PG13.5 | AD19 | 29 | 7 | 30 | 25 | 27 |
| PG16-BH | 16.0 | PG16 | AD21 | 31 | 7 | 30 | 27 | 29 |
| PG21-BH | 21.0 | PG21 | AD27 | 39 | 10 | 40 | 34 | 36 |
| PG29-BH | 29.0 | PG29 | AD36 | 48 | 10 | 40 | 43 | 45 |
| PG36-BH | 38.0 | PG36 | AD45 | 57 | 10 | 40 | 52 | 54 |
| PG48-BH | 49.0 | PG48 | AD56 | 70 | 10 | 45 | 63 | 66 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14×1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16×1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16×1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20×1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20×1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25×1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32×1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40×1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50×1.5 | 50.3 |
| Φ51 | G2 | 60 | M60×2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72×2 | 72.5 |
| Φ75 | G3 | 88.5 | M88×2 | 88.5 |
| Φ100 | G4 | 114 | M114×2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche del tubo flessibile | Filettatura in pollici | Fori di apertura | Filettatura metrica | Fori di apertura |
|---|---|---|---|---|
| Φ6 | G1/4 | 13.3 | M14*1.5 | 14.2 |
| Φ8 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ10 | G3/8 | 16.8 | M16*1.5 | 16.2 |
| Φ12 | G3/8 | 16.8 | M20*1.5 | 20.2 |
| Φ16 | G1/2 | 21.2 | M20*1.5 | 20.2 |
| Φ20 | G3/4 | 26.6 | M25*1.5 | 25.2 |
| Φ25 | G1 | 33.5 | M32*1.5 | 32.3 |
| Φ32 | G1-1/4 | 42.2 | M40*1.5 | 40.3 |
| Φ38 | G1-1/2 | 48 | M50*1.5 | 50.3 |
| Φ51 | G2 | 60 | M60*2 | 60.3 |
| Φ64 | G2-1/2 | 75.5 | M72*2 | 72.5 |
| Φ75 | G3 | 88.5 | M88*2 | 88.5 |
| Φ100 | G4 | 114 | M114*2 | 115 |
| Specifiche | Dettagli |
|---|---|
| Materiali della carrozzeria | Lega di zinco (pressofusa), ottone nichelato, acciaio inox (304, 316) |
| Materiali delle guarnizioni | NBR, PA6, TPE, PTFE |
| Protezione dall'ingresso | IP54, IP65, IP66, IP68 (sommergibile) |
| Temperatura di esercizio | Da -40°C a +120°C (a seconda del materiale) |
| Guaine compatibili | Guaine metalliche flessibili (FMC), a tenuta di liquido (SPR, FLEXAgraff), tubi corrugati |
| Interfacce rigide | EMT (vite di arresto/compressione), IMC (filettatura femmina), mozzi filettati |
| Fili disponibili | Metrico, PG, NPT, G |
| Certificazioni | CE, RoHS, ISO9000 |
Pressofusione di zinco: Ideale per applicazioni generiche in interni, dove il costo è un fattore chiave. Offre una buona durata e prestazioni in ambienti controllati.
Ottone nichelato: Offre una maggiore durata e resistenza alla corrosione, rendendola adatta a un'ampia gamma di applicazioni industriali con esposizione moderata a umidità o sostanze chimiche.
Acciaio inox (304/316): La scelta migliore per gli ambienti difficili. Utilizzatela per applicazioni che richiedono un'elevata resistenza alla corrosione (impianti marini, chimici), elevati standard igienici (alimenti e bevande, prodotti farmaceutici) o temperature estreme.
Flex-to-Box: Questi sono i tipi più comuni, in genere con filettatura maschio (come le nostre serie DPJ o MH), utilizzati per collegare una guaina flessibile direttamente a un'apertura filettata (knockout) in una scatola elettrica, un pannello o un involucro.

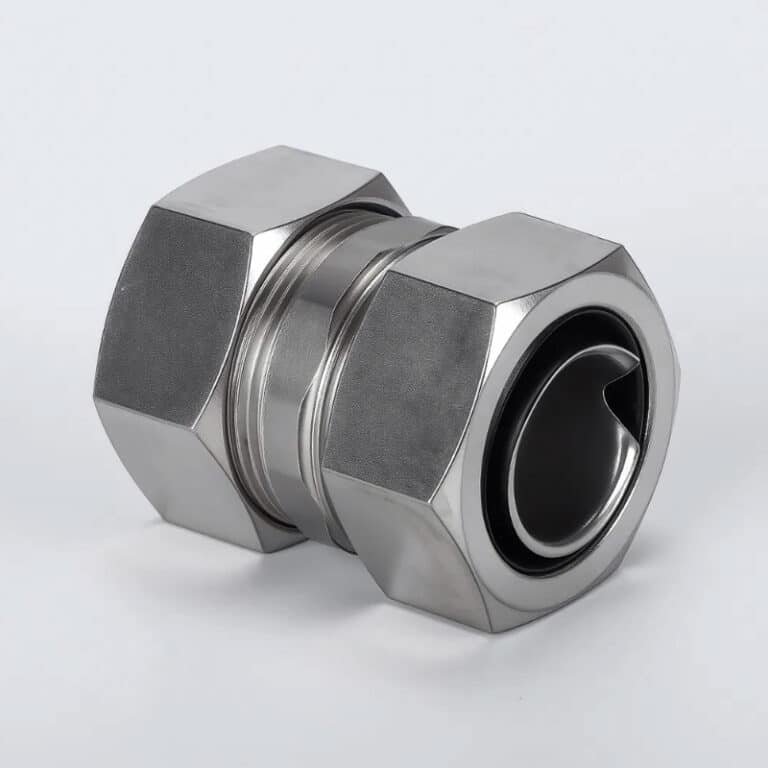

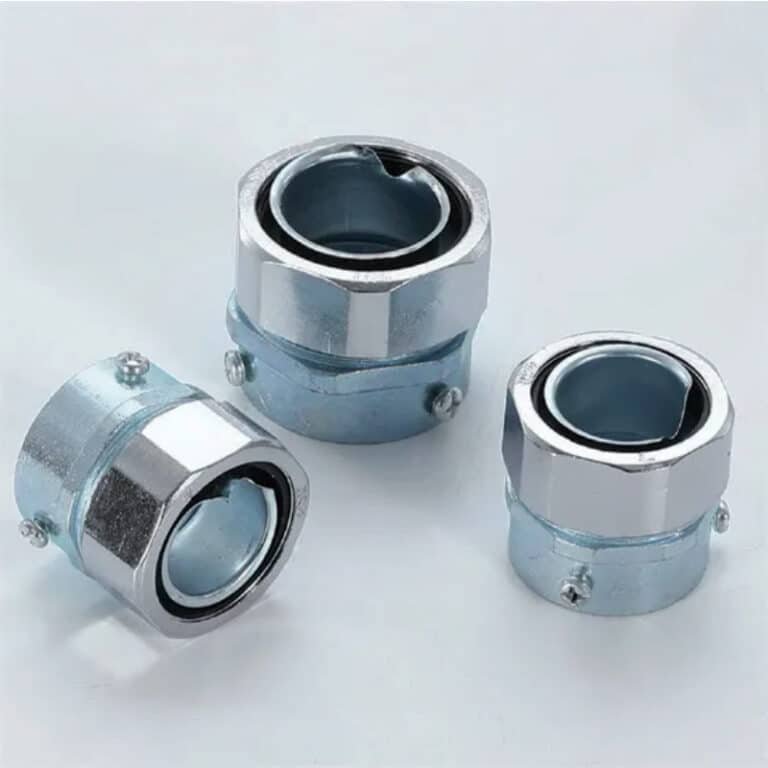

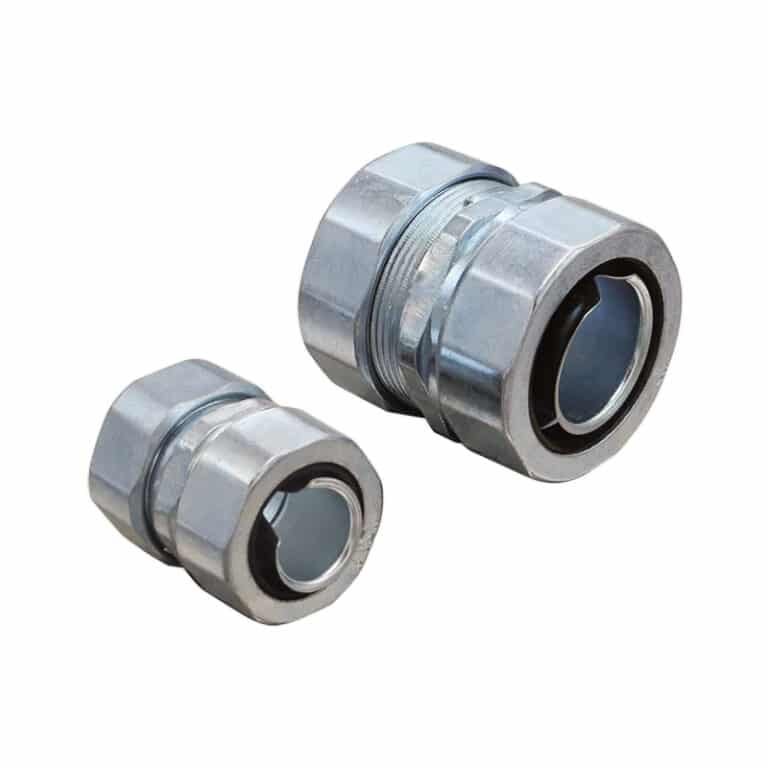

Flex-to-EMT: Questi raccordi (come le serie DKJ e DGJ) sono progettati per unire una guaina flessibile a un tubo metallico elettrico (EMT) non filettato o a una guaina rigida a parete sottile. Utilizzano una vite di arresto o un meccanismo di compressione per afferrare l'EMT.

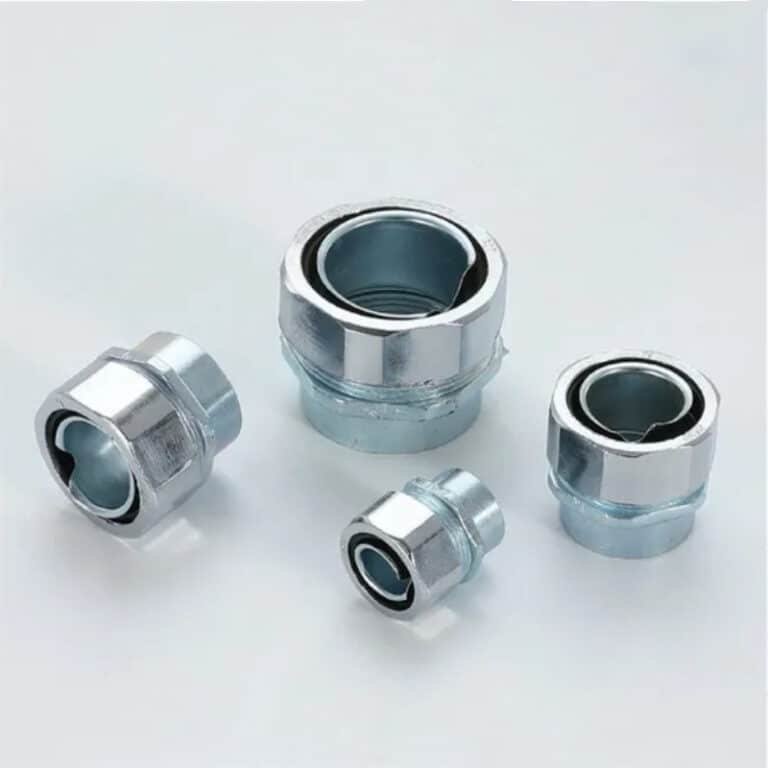

Flex-to-IMC: Questi raccordi (come la serie DPN) sono dotati di filettatura femmina per collegare una guaina flessibile a una guaina metallica intermedia (IMC) o rigida (RMC) filettata.
Il grado di protezione IP (Ingress Protection) definisce il grado di tenuta del raccordo contro la polvere e l'acqua.
IP65: Protetto contro i getti d'acqua a bassa pressione provenienti da qualsiasi direzione. Ottimo per l'uso industriale generale.
IP66: Protetto contro i potenti getti d'acqua. Adatto a luoghi esterni o ad attrezzature che vengono lavate regolarmente.
IP68: Protezione contro l'immersione continua in acqua in condizioni specifiche. Si tratta del livello di protezione più elevato, richiesto per le applicazioni sommerse o per le aree con esposizione costante all'acqua.
Siete pronti a migliorare l'affidabilità dei vostri sistemi elettrici? I nostri esperti sono a disposizione per aiutarvi a scegliere il raccordo perfetto per la vostra applicazione. Contattateci per ricevere prezzi, campioni e assistenza tecnica.
