Pressacavo in ottone

Pressacavi in ottone per impieghi gravosi

Massima durata e protezione per gli ambienti industriali più esigenti.

Boccola di riduzione antideflagrante (riduttore), serie BGJ-D

Nipplo di riduzione antideflagrante (maschio-maschio), serie BGJ-C

Adattatore filettato antideflagrante (riduttore-ingranditore), serie BGJ-B

Adattatore per filettatura antideflagrante (riduttore/ingranditore), serie BGJ-B

Accoppiatore per tubi antideflagrante (diritto/riduttore), BGJ-A

Spina di arresto antideflagrante, certificata Ex e per Zona 1 e 2

Pressacavo antideflagrante Ex-BG per aree pericolose

Pressacavo a doppia tenuta Ex-VIIG con sistema di serraggio ad armatura

Pressacavo blindato Ex-VIIIG, tenuta singola per Zona 1 e 2

Pressacavo antideflagrante Ex-VIG per aree pericolose

Pressacavo antideflagrante Ex-VI per aree pericolose

Pressacavo blindato antideflagrante, a tenuta singola (Ex-V)

Ex e Pressacavo di sicurezza maggiorato per cavo non armato

Pressacavo a doppia guarnizione Ex d per cavo armato, IIC Gb

Pressacavo CW antideflagrante per SWA, IP67/IP66

Pressacavo BW per SWA, pressacavo blindato per interni

Pressacavo di schermatura EMI per elettronica sensibile, serie F

Pressacavo di schermatura EMC IP68 per elettronica sensibile, serie D

Pressacavo EMC con molla di contatto, schermatura IP68

Pressacavi EMC della serie MG per l'automazione industriale

Pressacavo a doppia flangia, IP68 per applicazioni su turbine eoliche

Pressacavo con filettatura femmina, IP68 per ingressi con filettatura maschio

Pressacavo con filettatura femmina per guaine filettate, IP68

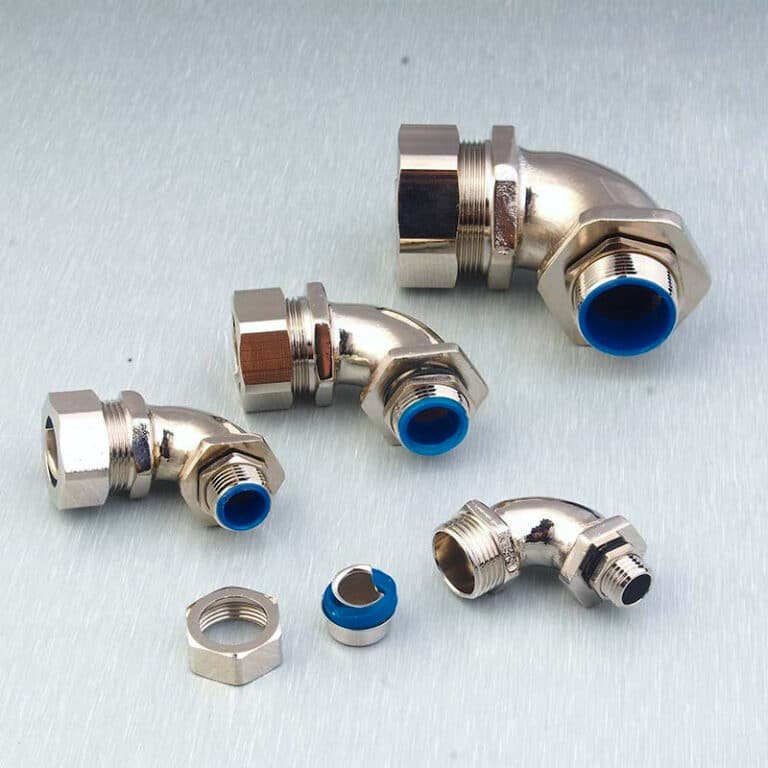

Raccordo per guaine metalliche a 90 gradi, scarico della trazione ad angolo retto

Pressacavo dritto in ottone, tenuta stagna IP68

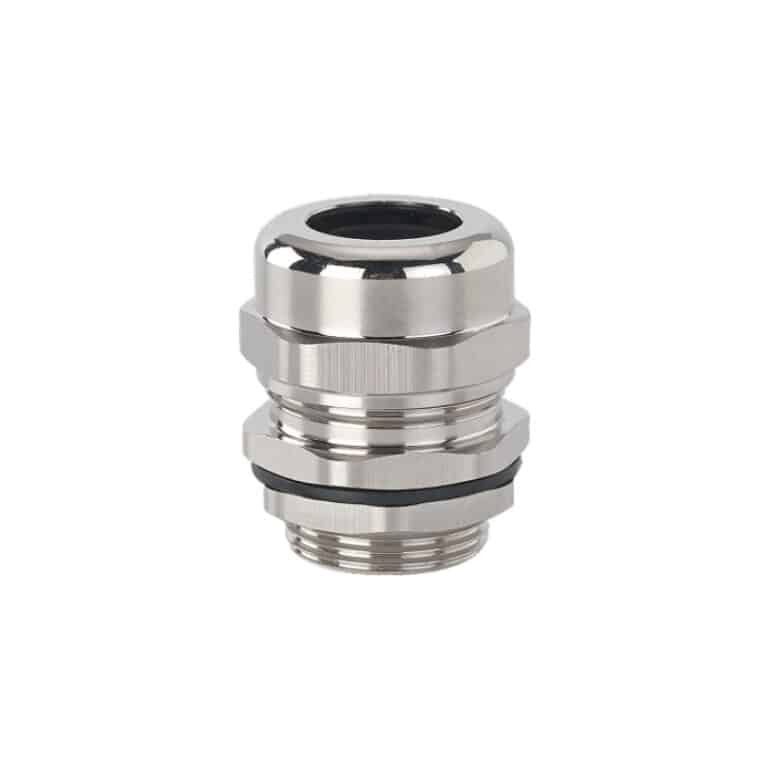

Pressacavo in ottone serie MG, IP68 Filettature M, PG, G, NPT

Pressacavi in ottone serie MG, IP68 | Filettature M, PG, G, NPT

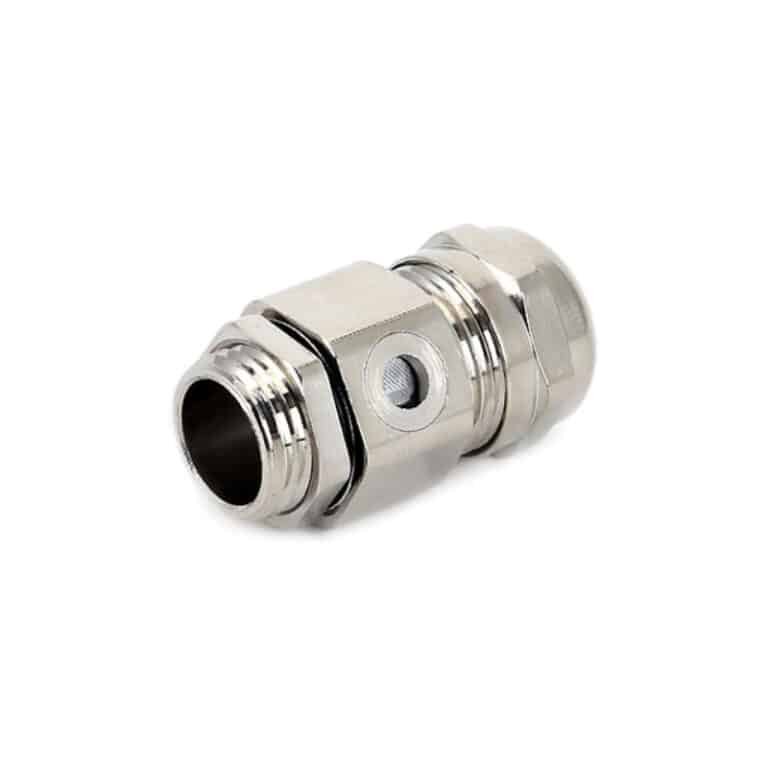

Pressacavo in ottone traspirante per la prevenzione della condensa, IP68

Pressacavo in ottone a doppio bloccaggio per un elevato scarico della trazione, IP68

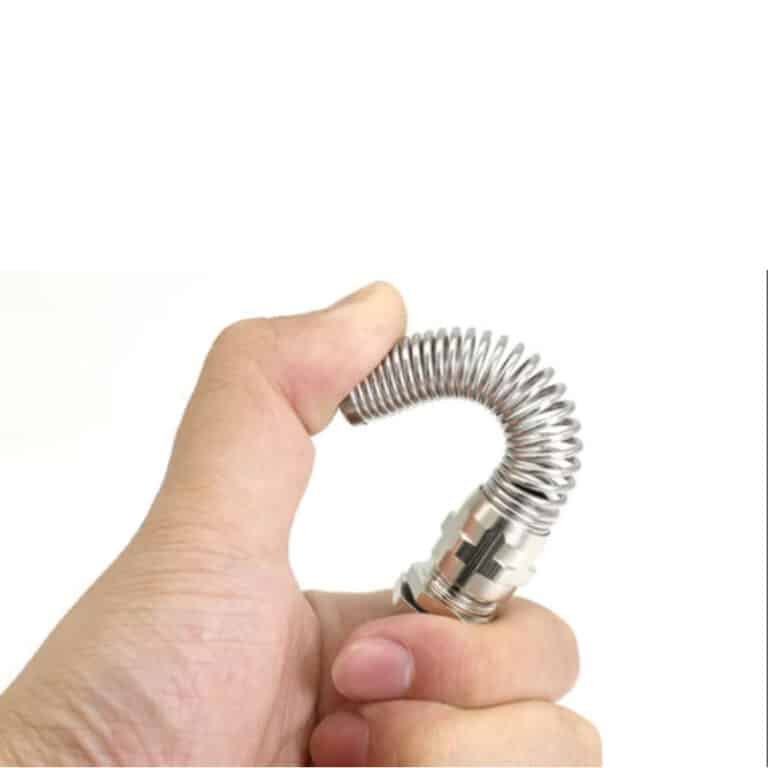

Pressacavo flessibile in ottone anti-curvatura, antistrappo IP67

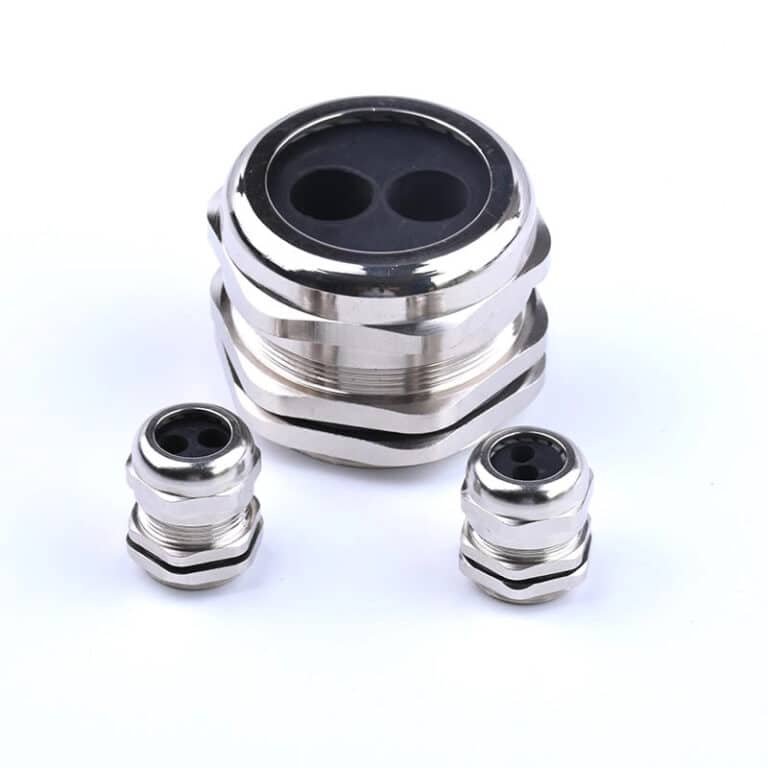

Pressacavo multiforo in ottone, IP68 per 2-8 conduttori

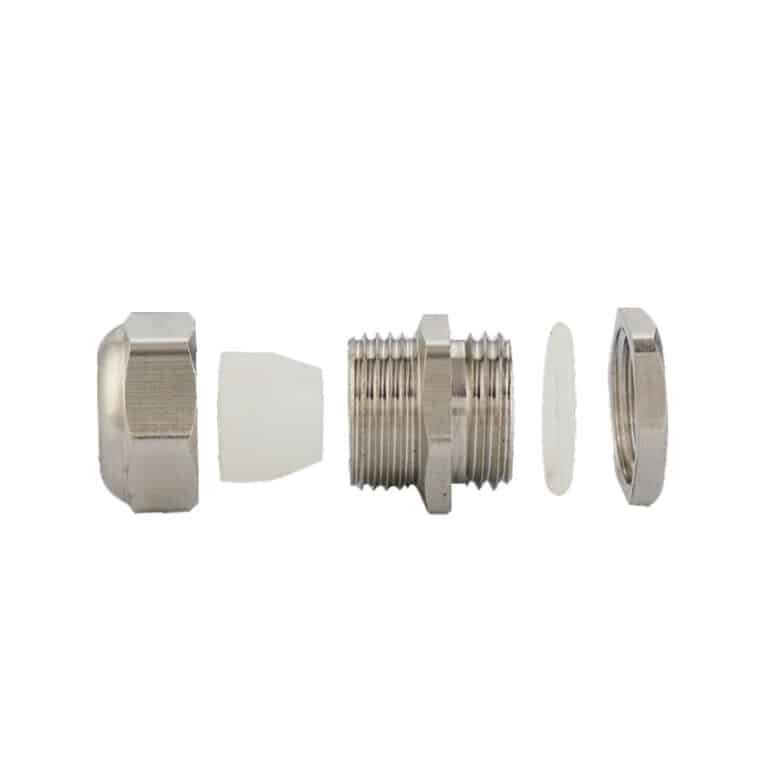

Pressacavo in ottone per alte temperature, guarnizione in silicone (da -60°C a 250°C)

Pressacavo in ottone a filettatura lunga estesa per pannelli spessi, IP68

Pressacavo in ottone ad angolo retto a 90°, IP68 a tenuta di liquidi

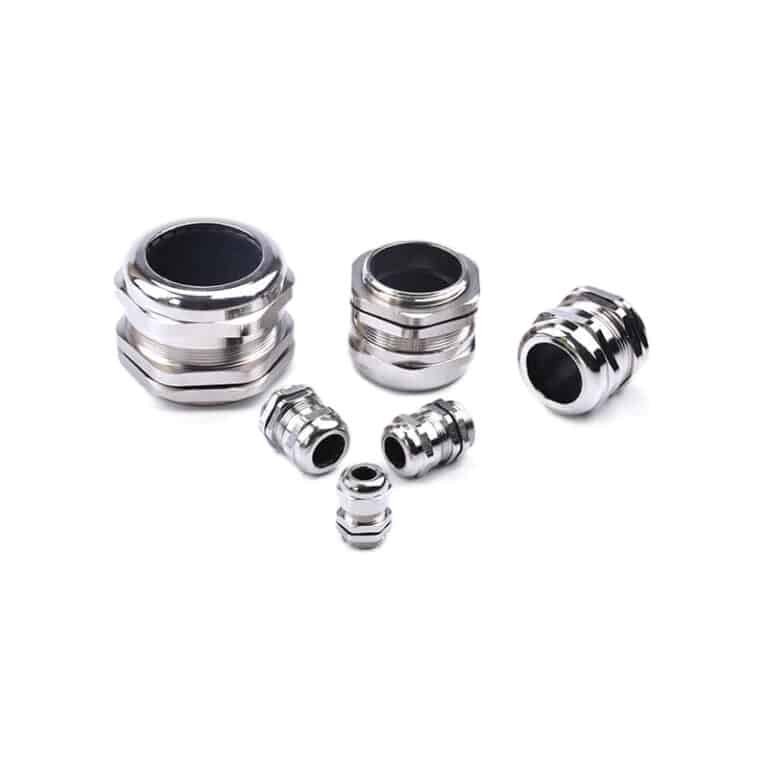

Pressacavo in ottone impermeabile IP68 | Filettatura M, PG, NPT, G

Robusta costruzione in ottone

Offre un'eccezionale resistenza meccanica e agli urti, garantendo un'affidabilità a lungo termine in condizioni difficili.

Resistenza alla corrosione superiore

La nichelatura standard offre una barriera duratura contro l'umidità, le sostanze chimiche e gli ambienti salini.

Eccellente schermatura EMI/RFI

La conduttività intrinseca dell'ottone fornisce un percorso affidabile verso terra per un'efficace compatibilità elettromagnetica.

Guarnizione a tenuta di liquidi IP68

Le griffe e le guarnizioni appositamente progettate afferrano saldamente il cavo, resistendo a forti forze di trazione.

Un pezzo unico o diviso

Garantisce una protezione completa contro l'ingresso di polvere e l'immersione prolungata in acqua.

Specifiche e modelli del prodotto

Trovate il pressacavo in ottone perfetto per la vostra applicazione. Utilizzate le schede sottostanti per filtrare per categoria e modello e accedere alle specifiche dettagliate.

Filettatura metrica M Tipo
Prodotto	Thread AG	Gamma di cavi applicabile (mm)	Diametro esterno della filettatura (mm)	Diametro del foro di montaggio (mm)	Lunghezza filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
M6-NP	M6×1	3.5-1	6	6-6.2	5	11	8
M8-NP	M8×1	5.5-2	8	8-8.2	5	16	12
M10-NP	M10×1	6.5-3	10	10-10.2	7	19	14
M12-NP	M12×1.5	6.5-3	12	12-12.2	7	19	14
M14-NP	M14×1.5	8-4	14	14-14.2	7	19	17
M16-NP	M16×1.5	8-4	16	16-16.2	8	20	18
M18-NP	M18×1.5	10-5	18	18-18.2	8	21	20
M20-NP	M20×1.5	12-6	20	20-20.2	8	22	22
M22-NP	M22×1.5	14-10	22	22-22.2	8	23	24
M24-NP	M24×1.5	14-10	24	24-24.2	9	25	24/27
M25A-NP	M25×1.5	14-10	25	25-25.2	9	25	24/27
M25B-NP	M25×1.5	16-8	25	25-25.2	9	27	27
M25C-NP	M25×1.5	18-13	25	25-25.2	9	27	30/27
M27A-NP	M27×1.5	18-13	27	27-27.2	9	27	30
M27B-NP	M27×2	18-13	27	27-27.2	9	27	30
M28A-NP	M28×1.5	18-13	28	28-28.2	9	27	30
M28B-NP	M28×2	18-13	28	28-28.2	9	27	30
M30A-NP	M30×1.5	18-13	30	30-30.2	9	29	30/32
M30B-NP	M30×2	18-13	30	30-30.2	9	29	30/32
M32A-NP	M32×1.5	22-15	32	32-32.2	10	29	35
M32B-NP	M32×1.5	20-16	32	32-32.2	10	29	35
M32C-NP	M32×2	22-15	32	32-32.2	10	29	35
M33A-NP	M33×1.5	22-15	33	33-33.2	10	29	35
M33B-NP	M33×2	22-15	33	33-33.2	10	29	35
M36A-NP	M36×1.5	25-18	36	36-36.2	10	31	40
M36B-NP	M36×2	25-18	36	36-36.2	10	31	40
M37A-NP	M37×1.5	25-18	37	37-37.2	10	31	40
M37B-NP	M37×2	25-18	37	37-37.2	10	31	40
M40A-NP	M40×1.5	25-18	40	40-40.2	11	31	40/45
M40B-NP	M40×2	25-18	40	40-40.2	11	31	40/45
M40C-NP	M40×1.5	30-22	40	40-40.2	11	35	45
M40D-NP	M40×2	30-22	40	40-40.2	11	35	45
M42A-NP	M42×1.5	30-22	42	42-42.2	11	35	45
M42B-NP	M42×2	30-22	42	42-42.2	11	35	45
M47A-NP	M47×1.5	33-25	47	47-47.2	11	37	50
M47B-NP	M47×2	33-25	47	47-47.2	11	37	50
M48A-NP	M48×1.5	33-25	48	48-48.2	11	37	50/52
M48B-NP	M48×2	33-25	48	48-48.2	11	37	50/52
M50A-NP	M50×1.5	38-32	50	50-50.2	12	37	57/55
M50B-NP	M50×2	38-32	50	50-50.2	12	37	57/55
M54A-NP	M54×1.5	38-32	54	54-54.2	12	38	57
M54B-NP	M54×2	38-32	54	54-54.2	12	38	57
M56A-NP	M56×1.5	38-32	56	56-56.2	12	38	57/59
M56B-NP	M56×2	38-32	56	56-56.2	12	38	57/59
M60A-NP	M60×1.5	44-37	60	60-60.2	13	38	64
M60B-NP	M60×2	44-37	60	60-60.2	13	38	64
M63A-NP	M63×1.5	44-37	63	63-63.2	13	38	64/68
M63B-NP	M63×2	44-37	63	63-63.2	13	38	64/68
M64A-NP	M64×1.5	44-37	64	64-64.2	13	38	64/68
M64B-NP	M64×2	44-37	64	64-64.2	13	38	64/68
M72-NP	M72×2	52-42	72	72-72.2	15	42	78
M75-NP	M75×2	55-45	75	75-75.2	15	42	78
M80-NP	M80×2	62-50	80	80-80.2	18	46	86/88
M88-NP	M88×2	70-60	88	88-88.2	18	46	98
M100-NP	M100×2	80-70	100	100-100.2	20	50	110
M110-NP	M110×2	90-80	110	110-110.2	20	57	120
M120-NP	M120×2	102-90	120	120-120.2	20	57	135
M125-NP	M125×2	108-98	125	125-125.2	24	65	135
M150-NP	M150×2	125-110	150	150-150.5	25	70	160

Filettatura tedesca Tipo PG
Prodotto	Thread AG	Gamma di cavi applicabile (mm)	Diametro esterno della filettatura (mm)	Diametro del foro di montaggio (mm)	Lunghezza filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
PG7-NP	PG7	6.5-3	12.5	12.5-12.7	7	19	14
PG9-NP	PG9	8-4	15.2	15.2-15.4	8	20	18
PG11-NP	PG11	10-5	18.6	18.6-18.8	8	21	20/21
PG13.5-NP	PG13.5	12-6	20.4	20.4-20.6	8	22	22
PG16-NP	PG16	14-10	22.5	22.5-22.7	9	23	24
PG19A-NP	PG19	14-10	25	25-25.2	9	25	24/27
PG19B-NP	PG19	16-8	25	25-25.2	9	25	27
PG21A-NP	PG21	18-13	28.3	28.3-28.5	9	27	30/32
PG21B-NP	PG21	16-9	28.3	28.3-28.5	9	27	30/32
PG25-NP	PG25	22-15	32	32-32.2	10	29	35
PG29-NP	PG29	25-18	37	37-37.2	11	31	40
PG36-NP	PG36	33-25	47	47-47.2	12	37	50
PG42-NP	PG42	38-32	54	54-54.2	13	38	57
PG48-NP	PG48	44-37	59.3	59.3-59.5	14	38	64
PG63-NP	PG63	52-42	72	72-72.2	15	42	78

Filettatura di controllo tipo G, filettatura americana NPT
Prodotto	Thread AG	Gamma di cavi applicabile (mm)	Diametro esterno della filettatura (mm)	Numero di denti per pollice	Lunghezza filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
G1/4-NP	G1/4	6.5-3	13.1	19	7	19	14
G3/8-NP	G3/8	8-4	16.6	19	8	19	18
G1/2-NP	G1/2	12-6	20.9	14	8	22	22
G3/4-NP	G3/4	18-13	26.4	14	9	25	30
G1-NP	G1	25-18	33.2	11	11	29	40
G1-1/4-NP	G1-1/4	33-25	41.9	11	13	35	50
G1-1/2-NP	G1-1/2	38-32	47.8	11	14	37	57
G2-NP	G2	44-37	59.6	11	14	38	64
G2-1/2-NP	G2-1/2	52-42	75.1	11	15	38	78
G3-NP	G3	70-65	87.8	11	15	48	98
NPT1/4-NP	NPT1/4	6.5-3	13.6	18	7	19	14
NPT3/8-NP	NPT3/8	8-4	17	18	8	19	18
NPT1/2-NP	NPT1/2	12-6	21.2	14	8	22	22
NPT3/4-NP	NPT3/4	18-13	26.5	14	9	25	30
NPT1-NP	NPT1	25-18	33.2	11.5	11	29	40
NPT1-1/4-NP	NPT1-1/4	33-25	41.9	11.5	13	35	50
NPT1-1/2-NP	NPT1-1/2	38-32	48	11.5	14	37	57
NPT2-NP	NPT2	44-37	60	11.5	14	38	64
NPT2-1/2-NP	NPT2-1/2	52-42	72.6	8	15	38	78
NPT3-NP	NPT3	70-65	88.6	8	15	45	98

Filettatura piccola e diametro grande
Prodotto	Thread AG	Gamma di cavi applicabile (mm)	Diametro esterno della filettatura (mm)	Diametro del foro di montaggio (mm)	Lunghezza filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
M12-NP	M12×1.5	8-4	12	12-12.2	7	19	17
M14-NP	M14×1.5	10-5	14	14-14.2	8	21	20
M16-NP	M16×1.5	10-5	16	16-16.2	8	21	20
M20-NP	M20×1.5	14-10	20	20-20.2	8	23	24
M20-NP	M20×1.5	16-9	20	20-20.2	9	27	27
M25-NP	M25×1.5	22-15	25	25-25.2	9	29	35
M32-NP	M32×1.5	25-18	32	32-32.2	10	31	40/35
M40-NP	M40×1.5	33-25	40	40-40.2	10	36	50/45
M50-NP	M50×1.5	44-37	50	50-50.2	12	37	64/55
M63-NP	M63×1.5	52-42	63	63-63.2	13	41	78/68
M72-NP	M72×1.5	62-50	72	72-72.2	15	45	86/78
M80-NP	M80×1.5	70-60	80	80-80.2	18	46	98/86
M88-NP	M88×1.5	80-70	88	88-88.2	18	46	110/98

Codice	Thread AG	Gamma di cavi (mm)	Filettatura O.D. (mm)	Diametro del foro di montaggio (mm)	Lunghezza della filettatura GL (mm)	Lunghezza del giunto (mm)	Dimensione della chiave (mm)
M8-SI	M8X1	5.5-2	8	8-8.2	5	16	12
M12A-SI	M12X1	6.5-3	12	12-12.2	7	19	14
M12B-SI	M 12X1.25	8-3	12	12-12.2	7	16	16
M12C-SI	M12X1,5	8-3	12	12-12.2	7	16	16
M14-SI	M 14X1,5	8-3	14	14-14.2	7	16	16
M16-SI	M16X1,5	9-4	16	16-16.2	8	20	20/18
M18-SI	M18X1.5	10-5	18	18-18.2	8	20	20
M20-SI	M20X1,5	12-8	20	20-20.2	8	21	24
M25-SI	M25X1.5	18-15	25	25-25.2	9	23	30
M32-SI	M32X1,5	22-18	32	32-32.2	10	26	35
M40-SI	M40X1.5	30-25	40	40-40.2	11	30	45
M50-SI	M50X1.5	38-35	50	50-50.2	12	32	55
M63-SI	M63X1.5	44-38	63	63-63.2	13	35	68

Codice	Gamma di cavi	Diametro esterno della filettatura (mm)	Lunghezza della filettatura (mm)	Lunghezza totale (mm)	Dimensione della chiave (mm)
M12-6,5-9D	3-6.5	12	9	45	20/21
M16-6,5-9D	3-6.5	16	9	45	20/21
M16-8-9D	4-8	16	9	45	20/21
M16-10-9D	5-10	16	10	57	20/25
M18-10-9D	5-10	18	10	57	20/25
M20-10-9D	5-10	20	10	57	20/25
M20-12-9D	6-12	20	10	57	24/25
M20-14-9D	10-14	20	15	58	24/30
M22-14-9D	10-14	22	15	58	24/30
M24-12-9D	6-12	24	15	58	24/30
M24-14-9D	10-14	24	15	58	24/30
M25-14-9D	10-14	25	15	58	24/30
M25-16-9D	10-16	25	15	75	28/34
M25-18-9D	13-18	25	15	75	30/34
M27-16-9D	10-16	27	15	75	28/34
M27-18-9D	13-18	27	15	75	30/34
M30-16-9D	10-16	30	15	75	28/34
M30-18-9D	13-18	30	15	75	30/34
M32-18-9D	13-18	32	15	75	30/34
M32-22-9D	15-22	32	15	75	30/34
M32-25-9D	18-25	32	15	90	40/43
M33-25-9D	18-25	33	15	90	40/43
M36-22-9D	15-22	36	15	90	36/43
M36-25-9D	18-25	36	15	90	40/43
M40-25-9D	18-25	40	15	90	40/43
M40-30-9D	22-30	40	15	105	50/55
M40-32-9D	22-32	40	15	115	50/55
M42-9D	22-32	42	15	115	50/55
M48-9D	22-32	48	15	115	50/55
M50-9D	30-38	50	15	115	55/60
M56-9D	30-38	56	15	115	55/60
M60-9D	37-44	60	18	125	65/70
M63-9D	37-44	63	18	125	75/75
M64-9D	37-44	64	18	125	65/70

Dimensione della filettatura	2 fori	3 fori	4 fori	5 fori	6 fori	7 fori	8 fori
M12x1,5	3-1.2	3-1.2	2.3-1	-	-	-	-
M16x1,5	4-1.6	4-1.6	2.3-1	2.5-1.0	2.0-1.0	-	-
M18x1,5	3.5-2	3.5-2	3-1.2	2.6-1.5	2.2-1	-	-
M20x1,5	5.3-1.5	5.3-1.5	4.2-1.7	3-1.2	3-1.2	3-1.2	3-1.2
M22x1,5	6-2.5	6-2.5	4.5-2	-	-	-	-
M25/M27	8.7-4.5	8.7-4.5	7-3.5	3.5-1.5	3.5-1.5	3.5-1.5	-
M32x1,5	10-5	10-5	9-4.5	8.0-4.0	7-3.5	6-3	-
PG7	3-1.2	3-1.2	2.3-1	-	-	-	-
PG9	4-1.6	4-1.6	2.3-1	2.5-1.0	2-1	-	-
PG11	3.5-2	3.5-2	3-1.2	2.6-1.5	2.2-1	-	-
PG13.5	5.3-1.5	5.3-1.5	4.2-1.7	4.2-1.7	-	-	-
PG21	8.7-4.5	8.7-4.5	7-3.5	3.5-1.5	3.5-1.5	3.5-1.5	-

Codice prodotto	Thread AG	Gamma di cavi (mm)	Diametro esterno della filettatura (mm)	Lunghezza della filettatura GL(mm)	Dimensione della chiave (mm)
M8L	M8*1.0	2-5	8	8	12
M10L	M10*1.0	3-6.5	10	10	14
M12L	M12*1.5	3-6.5	12	10	14
M14L	M14*1.5	4-8	14	12	17
M16L	M16*1.5	4-8	16	12	18
M18L	M18*1.5	5-10	18	12	20
M20L	M20*1.5	6-12	20	12	22
M22L	M22*1.5	10-14	22	12	24
M24L	M24*1.5	10-14	24	12	24/27
M25-14L	M25*1.5	10-14	25	12	24/27
M25-18L	M25*1.5	13-18	25	12	30/27
M27L	M27*1.5	13-18	27	12	30
M28L	M28*1.5	13-18	28	12	30
M30L	M30*1.5	13-18	30	14	30/32
M32L	M32*1.5	15-22	32	14	35
M33L	M33*1.5	15-22	33	14	35
M36L	M36*1.5	18-25	36	14	40
M37L	M37*1.5	18-25	37	14	40
M40-25L	M40*1.5	18-25	40	15	40/45
M40-30L	M40*1.5	22-30	40	15	45
M42L	M42*1.5	22-30	42	15	45
M47L	M47*1.5	25-33	47	15	50
M48L	M48*1.5	25-33	48	15	50/52
M50L	M50*1.5	32-38	50	15	57/55
M54L	M54*1.5	32-38	54	15	57
M60L	M60*1.5	37-44	60	16	64
M63L	M63*1.5	37-44	63	16	64/68
M64L	M64*2.0	37-44	64	16	64/68
M72L	M72*2.0	42-52	72	18	78
M75L	M75*2.0	42-52	75	18	78/80
M80L	M80*2.0	50-62	80	20	86/88
M88L	M88*2.0	60-70	88	20	98
M100L	M100*2.0	70-80	100	22	110

Filettatura metrica tipo M
Thread AG	Gamma cavi mm	Lunghezza della filettatura mm	Altezza del corpo mm	Dimensione della chiave mm	Filettatura O.D mm	Foro di montaggio del pannello mm
M12-FL	3-6.5	8	53	14	12	12-12.3
M16-FL	4-8	8.2	66	17	16	16-16.3
M20-FL	6.7-12	9	88	22	20	20-20.3
M22-FL	10-14	8	90	24	22	22-22.3
M25A-FL	13-18	10	111	30	25	25-25.3
M25B-FL	9-16	10	111	30	25	25-25.3
M32-FL	15-22	11	120	35	32	32-32.5

Filettatura tedesca tipo PG
Thread AG	Gamma cavi mm	Lunghezza della filettatura mm	Altezza del corpo mm	Dimensione della chiave mm	Filettatura O.D mm	Foro di montaggio del pannello mm
PG7-FL	3-6.5	8	53	14	12.5	12.5-12.8
PG9-FL	4-8	8.2	66	17	15.2	15.2-15.5
PG11-FL	5-10	8.6	77	20	18.6	18.6-18.9
PG13.5-FL	6.7-12	9	88	22	20.4	20.4-20.7
PG16A-FL	10.2-14	10	98	24	22.5	22.5-22.8
PG16B-FL	6-12	10	98	24	22.5	22.5-22.8
PG21A-FL	13-18	10	111	30	28.3	28.3-28.6
PG21B-FL	9-16	10	111	30	28.3	28.3-28.6

Filettatura metrica tipo M
Thread AG	Gamma cavi mm	Lunghezza della filettatura mm	Altezza del corpo mm	Dimensione della chiave mm	Filettatura O.D mm	Foro di montaggio del pannello mm
M12A-DL	3-6.5	5	25	14	12	12-12.3
M12B-DL	4-8	6	27	17	12	12-12.3
M14-DL	4-8	6	27	17	14	14-14.3
M16A-DL	4-8	6	27	17	16	16-16.3
M16B-DL	5-10	6	29	20	16	16-16.3
M18-DL	5-10	6	29	20	18	18-18.3
M20A-DL	6-12	6.5	31	22	20	20-20.3
M20B-DL	10-14	6.5	31	24	20	20-20.3
M22-DL	10-14	6.5	31	24	22	22-22.3
M24-DL	10-14	6.5	31	24/27	24	24-24.3
M25-DL	13-18	7	37	30	25	25-25.3
M27-DL	13-18	7	37	30	27	27-27.3
M28-DL	13-18	7	37	30	28	28-28.3
M30-DL	13-18	8	37	30/32	30	30-30.3
M32-DL	18-25	8	42	40	32	32-32.3
M33-DL	18-25	8	42	40	33	33-33.3
M36-DL	18-25	8	42	40	36	36-36.3
M37-DL	18-25	8	42	40	37	37-37.3
M40-DL	22-32	8	48	50	40	40-40.3
M42-DL	22-32	8	48	50	42	42-42.3
M47-DL	22-32	8	48	50	47	47-47.3
M48-DL	22-32	8	48	50/52	48	48-48.3
M50-DL	32-38	9	50	57	50	50-50.3
M54-DL	32-38	9	50	57	54	54-54.3
M56-DL	32-38	9	50	57/59	56	56-56.3
M60-DL	37-44	10	51	64	60	60-60.3
M63-DL	37-44	10	51	64/68	63	63-63.3
M64-DL	37-44	10	51	64	64	64-64.3

Filettatura tedesca tipo PG
Thread AG	Gamma cavi mm	Lunghezza della filettatura mm	Altezza del corpo mm	Dimensione della chiave mm	Filettatura O.D mm	Foro di montaggio del pannello mm
PG7-DL	3-6.5	5	25	14	12.5	12.5-12.8
PG9-DL	4-8	6	27	17	15.2	15.2-15.5
PG11-DL	5-10	6	29	20	18.6	18.6-18.9
PG13.5-DL	6-12	6.5	31	22	20.4	20.4-20.7
PG16-DL	10-14	6.5	31	24	22.5	22.5-22.8
PG21-DL	13-18	7	37	30	28.3	28.3-28.6
PG29-DL	18-25	8	42	40	37	37-37.3
PG36-DL	22-32	8	48	50	47	47-47.3
PG42-DL	32-38	9	50	57	54	54-54.3
PG48-DL	37-44	10	51	64	59.3	59.3-59.6

Pressacavi serie BW - Filettatura metrica e NPT
Il filo	Dimensione della filettatura METRICO	Dimensione della filettatura NPT	Lunghezza minima della filettatura	Gamma cavi Min (mm)	Portata del cavo Max (mm)
BW20S	M20	1/2″	10	11.5	15.5
BW20L	M20	1/2″	10	14	20.5
BW25S	M25	3/4″	10	18	24
BW25L	M25	3/4″	10	20	27
BW32S	M32	1″	10	26.3	33.5
BW32L	M32	1″	10	26.3	33.5
BW40S	M40	1-1/4″	13	31.5	39.5
BW40L	M40	1-1/4″	13	32	40
BW50S	M50	1-1/2″	13	38.2	46.3
BW50L	M50	2″	13	44	52.6
BW63S	M63	2″	14	50.1	59
BW63L	M63	2-1/2″	14	56	65.3
BW75S	M75	2-1/2″	15	62	71.6
BW75L	M75	3″	15	68	78
BW90	M90	3″	20	80.5	91

Pressacavi serie CW - Filettatura per guaina
Il filo	Dimensione della filettatura	Lunghezza minima della filettatura	Gamma cavi Min (mm)	Portata del cavo Max (mm)
CW20S	20	10	11.8	17.8
CW20L	20	10	14.0	20.8
CW25S	25	10	18.0	24.0
CW25L	25	10	20.3	27.4
CW32S	32	10	24.5	31.0
CW32L	32	10	26.5	34.2
CW40S	40	13	30.4	38.5
CW40L	40	13	33.2	41.0
CW50S	50	13	40.0	47
CW50L	50	13	44.0	53.5
CW63S	63	14	50.0	59.0
CW63L	63	13.5	56.0	66.0
CW75S	75	15	63.5	73.0
CW75L	75	15	69.0	73.0

Pressacavi serie Ex-V - Filettatura metrica/NPT/G
Il filo (M)	Serie metrica Codice	Il filo (NPT/G)	Serie NPT Codice	Serie G Codice	Gamma di cavi		H (mm)	L (mm)	Dimensione esagonale
Il filo (M)	Il filo	Il filo (NPT/G)	Il filo	Il filo	B (mm)	A (mm)	H (mm)	L (mm)	Attraverso appartamenti	Attraverso angoli
M16*1.5	Ex-V08-M16	3/8″	Ex-V08-NPT3/8	Ex-V08-G3/8	5-8	3-6	30	12	24	28
M16*1.5	Ex-V10-M16	3/8″	Ex-V10-NPT3/8	Ex-V10-G3/8	6-10	4-8	30	12	24	28
M20*1.5	Ex-V14-M20	1/2″	Ex-V14-NPT1/2	Ex-V14-G1/2	9-14	6-11	30	12	24	28
	Ex-V16-M20		Ex-V16-NPT1/2	Ex-V16-G1/2	10-16	7-12	30	12	24	28
	Ex-V18-M20		Ex-V18-NPT1/2	Ex-V18-G1/2	13-18	9-14	32	12	30	35
M25*1.5	Ex-V21-M25	3/4″	Ex-V21-NPT3/4	Ex-V21-G3/4	15-21	11-17	35	13	36	42
M25*1.5	Ex-V24-M25	3/4″	Ex-V24-NPT3/4	Ex-V24-G3/4	17-24	13-20	35	13	40	47
M32*1.5	Ex-V28-M32	1″	Ex-V28-NPT1	Ex-V28-G1	20-28	16-23	39	15	46	53
M32*1.5	Ex-VK2-M32	1″	Ex-V32-NPT1	Ex-V32-G1	23-32	18-26	39	15	46	53
M40*1.5	Ex-V35-M40	1-1/4″	Ex-V35-NPT1-1/4	Ex-V35-G1-1/4	26-35	21-29	43	15	55	64
M40*1.5	Ex-V38-M40	1-1/4″	Ex-V38-NPT1-1/4	Ex-V38-G1-1/4	31-38	25-32	43	15	55	64
M50*1.5	Ex-V41-M50	1-1/2″	Ex-V41-NPT1-1/2	Ex-V41-G1-1/2	34-41	28-35	48	15	65	75
M50*1.5	Ex-V44-M50	1-1/2″	Ex-V44-NPT1-1/2	Ex-V44-G1-1/2	37-44	31-38	48	15	65	75
M63*1.5	Ex-V50-M63	2″	Ex-V50-NPT2	Ex-V50-G2	40-50	33-43	53	16	80	92
M63*1.5	Ex-V55-M63	2″	Ex-V55-NPT2	Ex-V55-G2	43-55	36-47	53	16	80	92
M75*1.5	Ex-V63-M75	2-1/2″	Ex-V63-NPT2-1/2	Ex-V63-G2	50-63	42-53	58	16	96	111
M75*1.5	Ex-V68-M75	2-1/2″	Ex-V68-NPT2-1/2	Ex-V68-G2-1/2	54-68	45-58	58	16	96	111
M88*2	Ex-V72-M88	3″	Ex-V72-NPT3	Ex-V72-G3	62-72	52-62	64	18	114	134
M88*2	Ex-V79-M88	3″	Ex-V79-NPT3	Ex-V79-G3	67-79	56-67	64	18	114	134
M110*2	Ex-V89-M110	4″	Ex-V89-NPT4	Ex-V89-G4	78-89	65-75	70	18	128	148
M110*2	Ex-V105-M110	4″	Ex-V105-NPT4	Ex-V105-G4	88-104.5	74-91	70	18	138	148

Pressacavi serie Ex-VIIG - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIIGM16	5-16	10	15	24
M20 × 1.5	Ex-VIIGM20	5-16	10	15	24
M20 × 1,5D	Ex-VIIGM20D	5-20	15	15	30
M25 × 1.5	Ex-VIIGM25	5-20	15	15	30
M25 × 1,5D	Ex-VIIGM25D	8-26	20	15	38
M32 × 1.5	Ex-VIIGM32	8-26	20	17	38
M32 × 1,5D	Ex-VIIGM32D	15-33	26	17	45
M40 × 1.5	Ex-VIIGM40-33	15-33	26	17	45
M40 × 1,5D	Ex-VIIGM40D	16-40	33	17	55
M50 × 1.5	Ex-VIIGM50	16-40	33	20	55
M50 × 1,5D	Ex-VIIGM50D	18-50	41	20	68
M63 × 1.5	Ex-VIIGM63	18-50	41	20	68
M63 × 1,5D	Ex-VIIGM63D	25-64	53	20	82
M75 × 2	Ex-VIIGM75	25-64	53	22	82
M88 × 2	Ex-VIIGM88	31-80	75	22	98
M100 × 2	Ex-VIIGM100	40-96	83	22	110
M115 × 2	Ex-VIIGM115	40-103	90	22	125
M130 × 2	Ex-VIIGM130	98-119	100	22	140
NPT 3/8	Ex-VIIGNPT3/8	5-16	10	15	24
NPT 1/2	Ex-VIIGNPT1/2	5-16	10	15	24
NPT 1/2D	Ex-VIIGNPT1/2D	5-20	15	15	30
NPT 3/4	Ex-VIIGNPT3/4	5-20	15	15	30
NPT 3/4D	Ex-VIIGNPT3/4D	8-26	20	15	38
NPT 1	Ex-VIIGNPT1	8-26	20	17	38
NPT 1D	Ex-VIIGNPT1D	15-33	26	17	45
NPT 1-1/4	Ex-VIIGNPT1-1/4	15-33	26	17	45
NPT 1-1/4D	Ex-VIIGNPT1-1/4D	16-40	33	17	55
NPT 1-1/2	Ex-VIIGNPT1-1/2	16-40	33	20	55
NPT 1-1/2D	Ex-VIIGNPT1-1/2D	18-50	41	20	68
NPT 2	Ex-VIIGNPT2	18-50	41	20	68
NPT 2D	Ex-VIIGNPT2D	25-64	53	20	82
NPT 2-1/2	Ex-VIIGNPT2-1/2	25-64	53	22	82
NPT 3	Ex-VIIGNPT3	31-80	75	22	98
NPT 4	Ex-VIIGNPT4	40-103	90	22	125
G 3/8	Ex-VIIGG3/8	5-16	10	15	24
G 1/2	Ex-VIIGG1/2	5-16	10	15	24
G 1/2D	Ex-VIIGG1/2D	5-20	15	15	30
G 3/4	Ex-VIIGG3/4	5-20	15	15	30
G 3/4D	Ex-VIIGG3/4D	8-26	20	15	38
G 1	Ex-VIIGG1	8-26	20	17	38
G 1D	Ex-VIIGG1D	15-33	26	17	45
G 1-1/4	Ex-VIIGG1-1/4	15-33	26	17	45
G 1-1/4D	Ex-VIIGG1-1/4D	16-40	33	17	55
G 1-1/2	Ex-VIIGG1-1/2	16-40	33	20	55
G 1-1/2D	Ex-VIIGG1-1/2D	18-50	41	20	68
G 2	Ex-VIIGG2	18-50	41	20	68
G 2D	Ex-VIIGG2D	25-64	53	20	82
G 2-1/2	Ex-VIIGG2-1/2	25-64	53	22	82
G 3	Ex-VIIGG3	31-80	75	22	98
G 4	Ex-VIIGG4	40-103	90	22	125

Pressacavi serie Ex-VIIIG - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIIIGM16	5-16	10	15	24
M20 × 1.5	Ex-VIIIGM20	5-16	10	15	24
M20 × 1,5D	Ex-VIIIGM20D	5-20	15	15	30
M25 × 1.5	Ex-VIIIGM25	5-20	15	15	30
M25 × 1,5D	Ex-VIIIGM25D	8-26	20	15	38
M32 × 1.5	Ex-VIIIGM32	8-26	20	17	38
M32 × 1,5D	Ex-VIIIGM32D	15-33	26	17	45
M40 × 1.5	Ex-VIIIGM40-33	15-33	26	17	45
M40 × 1,5D	Ex-VIIIGM40D	16-40	33	17	55
M50 × 1.5	Ex-VIIIGM50	16-40	33	20	55
M50 × 1,5D	Ex-VIIIGM50D	18-50	41	20	68
M63 × 1.5	Ex-VIIIGM63	18-50	41	20	68
M63 × 1,5D	Ex-VIIIGM63D	25-64	53	20	82
M75 × 2	Ex-VIIIGM75	25-64	53	22	82
M88 × 2	Ex-VIIIGM88	31-80	75	22	98
M100 × 2	Ex-VIIIGM100	40-96	83	22	110
M115 × 2	Ex-VIIIGM115	40-103	90	22	125
M130 × 2	Ex-VIIIGM130	98-119	100	22	140
NPT 3/8	Ex-VIIIGNPT3/8	5-16	10	15	24
NPT 1/2	Ex-VIIIGNPT1/2	5-16	10	15	24
NPT 1/2D	Ex-VIIIGNPT1/2D	5-20	15	15	30
NPT 3/4	Ex-VIIIGNPT3/4	5-20	15	15	30
NPT 3/4D	Ex-VIIIGNPT3/4D	8-26	20	15	38
NPT 1	Ex-VIIIGNPT1	8-26	20	17	38
NPT 1D	Ex-VIIIGNPT1D	15-33	26	17	45
NPT 1-1/4	Ex-VIIIGNPT1-1/4	15-33	26	17	45
NPT 1-1/4D	Ex-VIIIGNPT1-1/4D	16-40	33	17	55
NPT 1-1/2	Ex-VIIIGNPT1-1/2	16-40	33	20	55
NPT 1-1/2D	Ex-VIIIGNPT1-1/2D	18-50	41	20	68
NPT 2	Ex-VIIIGNPT2	18-50	41	20	68
NPT 2D	Ex-VIIIGNPT2D	25-64	53	20	82
NPT 2-1/2	Ex-VIIIGNPT2-1/2	25-64	53	22	82
NPT 3	Ex-VIIIGNPT3	31-80	75	22	98
NPT 4	Ex-VIIIGNPT4	40-103	90	22	125
G 3/8	Ex-VIIIGG3/8	5-16	10	15	24
G 1/2	Ex-VIIIGG1/2	5-16	10	15	24
G 1/2D	Ex-VIIIGG1/2D	5-20	15	15	30
G 3/4	Ex-VIIIGG3/4	5-20	15	15	30
G 3/4D	Ex-VIIIGG3/4D	8-26	20	15	38
G 1	Ex-VIIIGG1	8-26	20	17	38
G 1D	Ex-VIIIGG1D	15-33	26	17	45
G 1-1/4	Ex-VIIIGG1-1/4	15-33	26	17	45
G 1-1/4D	Ex-VIIIGG1-1/4D	16-40	33	17	55
G 1-1/2	Ex-VIIIGG1-1/2	16-40	33	20	55
G 1-1/2D	Ex-VIIIGG1-1/2D	18-50	41	20	68
G 2	Ex-VIIIGG2	18-50	41	20	68
G 2D	Ex-VIIIGG2D	25-64	53	20	82
G 2-1/2	Ex-VIIIGG2-1/2	25-64	53	22	82
G 3	Ex-VIIIGG3	31-80	75	22	98
G 4	Ex-VIIIGG4	40-103	90	22	125

Pressacavi serie Ex-VII - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIIM16	5-16	10	15	24
M20 × 1.5	Ex-VIIM20	5-16	10	15	24
M20 × 1,5D	Ex-VIIM20D	5-20	15	15	30
M25 × 1.5	Ex-VIIM25	5-20	15	15	30
M25 × 1,5D	Ex-VIIM25D	8-26	20	15	38
M32 × 1.5	Ex-VIIM32	8-26	20	17	38
M32 × 1,5D	Ex-VIIM32D	15-33	26	17	45
M40 × 1.5	Ex-VIIM40-33	15-33	26	17	45
M40 × 1,5D	Ex-VIIM40D	16-40	33	17	55
M50 × 1.5	Ex-VIIM50	16-40	33	20	55
M50 × 1,5D	Ex-VIIM50D	18-50	41	20	68
M63 × 1.5	Ex-VIIM63	18-50	41	20	68
M63 × 1,5D	Ex-VIIM63D	25-64	53	20	82
M75 × 2	Ex-VIIM75	25-64	53	22	82
M88 × 2	Ex-VIIM88	31-80	75	22	98
M100 × 2	Ex-VIIM100	40-96	83	22	110
M115 × 2	Ex-VIIM115	40-103	90	22	125
M130 × 2	Ex-VIIM130	98-119	100	22	140
NPT 3/8	Ex-VIINPT3/8	5-16	10	15	24
NPT 1/2	Ex-VIINPT1/2	5-16	10	15	24
NPT 1/2D	Ex-VIINPT1/2D	5-20	15	15	30
NPT 3/4	Ex-VIINPT3/4	5-20	15	15	30
NPT 3/4D	Ex-VIINPT3/4D	8-26	20	15	38
NPT 1	Ex-VIINPT1	8-26	20	17	38
NPT 1D	Ex-VIINPT1D	15-33	26	17	45
NPT 1-1/4	Ex-VIINPT1-1/4	15-33	26	17	45
NPT 1-1/4D	Ex-VIINPT1-1/4D	16-40	33	17	55
NPT 1-1/2	Ex-VIINPT1-1/2	16-40	33	20	55
NPT 1-1/2D	Ex-VIINPT1-1/2D	18-50	41	20	68
NPT 2	Ex-VIINPT2	18-50	41	20	68
NPT 2D	Ex-VIINPT2D	25-64	53	20	82
NPT 2-1/2	Ex-VIINPT2-1/2	25-64	53	22	82
NPT 3	Ex-VIINPT3	31-80	75	22	98
NPT 4	Ex-VIINPT4	40-103	90	22	125
G 3/8	Ex-VIIG3/8	5-16	10	15	24
G 1/2	Ex-VIIG1/2	5-16	10	15	24
G 1/2D	Ex-VIIG1/2D	5-20	15	15	30
G 3/4	Ex-VIIG3/4	5-20	15	15	30
G 3/4D	Ex-VIIG3/4D	8-26	20	15	38
G 1	Ex-VIIG1	8-26	20	17	38
G 1D	Ex-VIIG1D	15-33	26	17	45
G 1-1/4	Ex-VIIG1-1/4	15-33	26	17	45
G 1-1/4D	Ex-VIIG1-1/4D	16-40	33	17	55
G 1-1/2	Ex-VIIG1-1/2	16-40	33	20	55
G 1-1/2D	Ex-VIIG1-1/2D	18-50	41	20	68
G 2	Ex-VIIG2	18-50	41	20	68
G 2D	Ex-VIIG2D	25-64	53	20	82
G 2-1/2	Ex-VIIG2-1/2	25-64	53	22	82
G 3	Ex-VIIG3	31-80	75	22	98
G 4	Ex-VIIG4	40-103	90	22	125

Pressacavi serie Ex-B - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
M10 × 1.5	Ex-BM10-6.2	3-6.2	12	14/14
M12 × 1.5	Ex-BM12-6.2	3-6.2	12	14/14
M12 × 1.5	Ex-BM12-8	4-8	12	18/18
M14 × 1.5	Ex-BM14-8	4-8	12	18/18
M16 × 1.5	Ex-BM16-8	4-8	12	18/18
M16 × 1.5	Ex-BM16-10	5-10	12	22/22
M18 × 1.5	Ex-BM18-10	5-10	12	22/22
M20 × 1.5	Ex-BM20-10	5-10	12	22/24
M20 × 1.5	Ex-BM20-12	8-12	12	24/24
M20 × 1.5	Ex-BM20-14	10-14	12	26/26
M22 × 1.5	Ex-BM22-14	10-14	12	26/26
M24 × 1.5	Ex-BM24-14	10-14	12	26/26
M25 × 1.5	Ex-BM25-12	8-12	12	24/30
M25 × 1.5	Ex-BM25-14	10-14	12	26/30
M25 × 1.5	Ex-BM25-18	13-18	12	32/32
M27 × 1.5	Ex-BM27-18	13-18	12	32/32
M30 × 1.5	Ex-BM30-18	13-18	12	32/32
M32 × 1.5	Ex-BM32-25	18-25	15	40/40
M36 × 1.5	Ex-BM36-25	18-25	15	40/40
M40 × 1.5	Ex-BM40-32	25-32	15	50/50
M48 × 1.5	Ex-BM48-32	25-32	15	50/50
M50 × 1.5	Ex-BM50-39	32-39	15	60/60
M60 × 1.5	Ex-BM60-44	36-44	15	65/65
M63 × 1.5	Ex-BM63-44	36-44	15	65/68
M63 × 1.5	Ex-BM63-54	45-54	15	75/75
M64 × 2.0	Ex-BM64-54	45-54	15	75/75
M72 × 1.5	Ex-BM72-54	45-54	20	80/80
M75 × 2.0	Ex-BM75-66	55-66	20	85/90
M78 × 2.0	Ex-BM78-66	55-66	20	90/90
M80 × 2.0	Ex-BM80-66	55-66	20	90/90
M88 × 2.0	Ex-BM88-77	67-77	20	100/100
M90 × 2.0	Ex-BM90-77	67-77	20	100/100
M100 × 2.0	Ex-BM100-87	78-87	20	110/110
M110 × 2.0	Ex-BM110-99	88-99	20	122/122
M120 × 2.0	Ex-BM120-108	99-108	20	132/132
NPT 1/4	Ex-BNPT1/4-8	4-8	12	18/18
NPT 3/8	Ex-BNPT3/8-10	6-10	12	22/22
NPT 1/2S	Ex-BNPT1/2S-12	8-12	12	24/24
NPT 1/2D	Ex-BNPT1/2D-14	10-14	12	26/26
NPT 3/4	Ex-BNPT3/4-10	6-10	12	22/32
NPT 3/4	Ex-BNPT3/4-14	10-14	12	26/32
NPT 3/4	Ex-BNPT3/4-18	13-18	12	32/32
NPT 1	Ex-BNPT1-25	18-25	15	40/40
NPT 1-1/4	Ex-BNPT1-1/4-32	25-32	15	50/50
NPT 1-1/2	Ex-BNPT1-1/2-32	25-32	15	50/52
NPT 1-1/2	Ex-BNPT1-1/2-39	32-39	15	52/52
NPT 2S	Ex-BNPT2S-44	37-44	15	65/65
NPT 2-1/2	Ex-BNPT2-1/2-54	44-54	20	75/85
NPT 2-1/2	Ex-BNPT2-1/2-66	54-66	20	85/85
NPT 3S	Ex-BNPT3S-77	66-77	20	100/100
NPT 4S	Ex-BNPT4S-99	88-99	20	122/122
G 1/4	Ex-BG1/4-8	4-8	12	18/18
G 3/8	Ex-BG3/8-10	6-10	12	22/22
G 1/2S	Ex-BG1/2S-12	8-12	12	24/24
G 1/2D	Ex-BG1/2D-14	10-14	12	26/26
G 3/4	Ex-BG3/4-10	6-10	12	22/32
G 3/4	Ex-BG3/4-14	10-14	12	26/32
G 3/4	Ex-BG3/4-18	13-18	12	32/32
G 1	Ex-BG1-25	18-25	15	40/40
G 1-1/4	Ex-BG1-1/4-32	25-32	15	50/50
G 1-1/2	Ex-BG1-1/2-32	25-32	15	50/52
G 1-1/2	Ex-BG1-1/2-39	32-39	15	52/52
G 2	Ex-BG2S-44	37-44	15	65/65
G 2-1/2	Ex-BG2-1/2-54	44-54	20	75/85
G 2-1/2	Ex-BG2-1/2-66	54-66	20	85/85
G 3	Ex-BG3S-77	66-77	20	100/100
G 4	Ex-BG4S-99	88-99	20	122/122

Pressacavi serie Ex-BG - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
M12 × 1.5	Ex-BGM12-8	4-8	12	18/18
M14 × 1.5	Ex-BGM14-8	4-8	12	18/18
M16 × 1.5	Ex-BGM16-8	4-8	12	18/18
M16 × 1.5	Ex-BGM16-10	5-10	12	22/22
M18 × 1.5	Ex-BGM18-10	5-10	12	22/22
M20 × 1.5	Ex-BGM20-10	5-10	12	22/24
M20 × 1.5	Ex-BGM20-12	8-12	12	24/24
M20 × 1.5	Ex-BGM20-14	10-14	12	26/26
M22 × 1.5	Ex-BGM22-14	10-14	12	26/26
M24 × 1.5	Ex-BGM24-14	10-14	12	26/26
M25 × 1.5	Ex-BGM25-12	8-12	15	24/30
M25 × 1.5	Ex-BGM25-14	10-14	15	26/30
M25 × 1.5	Ex-BGM25-18	13-18	15	32/32
M27 × 1.5	Ex-BGM27-18	13-18	15	32/32
M30 × 1.5	Ex-BGM30-18	13-18	15	32/32
M32 × 1.5	Ex-BGM32-25	18-25	17	40/40
M36 × 1.5	Ex-BGM36-25	18-25	17	40/40
M40 × 1.5	Ex-BGM40-32	25-32	17	50/50
M48 × 1.5	Ex-BGM48-32	25-32	17	50/50
M50 × 1.5	Ex-BGM50-39	32-39	17	60/60
M60 × 1.5	Ex-BGM60-44	36-44	17	65/65
M63 × 1.5	Ex-BGM63-44	36-44	17	65/68
M63 × 1.5	Ex-BGM63-54	45-54	17	75/75
M64 × 2.0	Ex-BGM64-54	45-54	17	75/75
M72 × 1.5	Ex-BGM72-54	45-54	20	80/80
M75 × 2.0	Ex-BGM75-66	55-66	20	85/90
M78 × 2.0	Ex-BGM78-66	55-66	20	90/90
M80 × 2.0	Ex-BGM80-66	55-66	20	90/90
M88 × 2.0	Ex-BGM88-77	67-77	20	100/100
M90 × 2.0	Ex-BGM90-77	67-77	20	100/100
M100 × 2.0	Ex-BGM100-87	78-87	20	110/110
M110 × 2.0	Ex-BGM110-99	88-99	20	122/122
M120 × 2.0	Ex-BGM120-108	99-108	20	132/132
NPT 1/4	Ex-BGNPT1/4-8	4-8	12	18/18
NPT 3/8	Ex-BGNPT3/8-10	6-10	12	22/22
NPT 1/2-S	Ex-BGNPT1/2S-12	8-12	12	24/24
NPT 1/2-D	Ex-BGNPT1/2D-14	10-14	12	26/26
NPT 3/4	Ex-BGNPT3/4-10	6-10	15	22/32
NPT 3/4	Ex-BGNPT3/4-14	10-14	15	26/32
NPT 3/4	Ex-BGNPT3/4-18	13-18	15	32/32
NPT 1	Ex-BGNPT1-25	18-25	17	40/40
NPT 1-1/4	Ex-BGNPT1-1/4-32	25-32	17	50/50
NPT 1-1/2	Ex-BGNPT1-1/2-32	25-32	17	50/52
NPT 1-1/2	Ex-BGNPT1-1/2-39	32-39	17	52/52
NPT 2-S	Ex-BGNPT2S-44	37-44	17	65/65
NPT 2-1/2	Ex-BGNPT2-1/2-54	44-54	20	75/85
NPT 2-1/2	Ex-BGNPT2-1/2-66	54-66	20	85/85
NPT 3-S	Ex-BGNPT3S-77	66-77	20	100/100
NPT 4-S	Ex-BGNPT4S-99	88-99	20	122/122
G 1/4	Ex-BGG1/4-8	4-8	12	18/18
G 3/8	Ex-BGG3/8-10	6-10	12	22/22
G 1/2-S	Ex-BGG1/2S-12	8-12	12	24/24
G 1/2-D	Ex-BGG1/2D-14	10-14	12	26/26
G 3/4	Ex-BGG3/4-10	6-10	15	22/32
G 3/4	Ex-BGG3/4-14	10-14	15	26/32
G 3/4	Ex-BGG3/4-18	13-18	15	32/32
G 1	Ex-BGG1-25	18-25	17	40/40
G 1-1/4	Ex-BGG1-1/4-32	25-32	17	50/50
G 1-1/2	Ex-BGG1-1/2-32	25-32	17	50/52
G 1-1/2	Ex-BGG1-1/2-39	32-39	17	52/52
G 2	Ex-BGG2-44	37-44	17	65/65
G 2-1/2	Ex-BGG2-1/2-54	44-54	20	75/85
G 2-1/2	Ex-BGG2-1/2-66	54-66	20	85/85
G 3	Ex-BGG3-77	66-77	20	100/100
G 4	Ex-BGG4-99	88-99	20	122/122

Pressacavi serie Ex-VI - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIM16	8-14	15	24
M20 × 1.5	Ex-VIM20	8-14	15	24
M25 × 1.5	Ex-VIM25	8-17	15	30
M32 × 1.5	Ex-VIM32	12-24	17	38
M40 × 1.5	Ex-VIM40	18-30	17	45
M50 × 1.5	Ex-VIM50	24-36	20	55
M63 × 1.5	Ex-VIM63	30-46	20	68
M75 × 2.0	Ex-VIM75	36-60	22	80
M88 × 2.0	Ex-VIM88	58-72	22	96
M110 × 2.0	Ex-VIM110	66-90	22	125
NPT 3/8	Ex-VINPT3/8	8-14	15	24
NPT 1/2	Ex-VINPT1/2	8-14	15	24
NPT 3/4	Ex-VINPT3/4	8-17	15	30
NPT 1	Ex-VINPT1	12-24	17	38
NPT 1-1/4	Ex-VINPT1-1/4	18-30	17	45
NPT 1-1/2	Ex-VINPT1-1/2	24-36	20	55
NPT 2	Ex-VINPT2	30-46	20	68
NPT 2-1/2	Ex-VINPT2-1/2	36-60	22	80
NPT 3	Ex-VINPT3	58-72	22	96
NPT 4	Ex-VINPT4	66-90	22	125
G 3/8	Ex-VIG3/8	8-14	15	24
G 1/2	Ex-VIG1/2	8-14	15	24
G 3/4	Ex-VIG3/4	8-17	15	30
G 1	Ex-VIG1	12-24	17	38
G 1-1/4	Ex-VIG1-1/4	18-30	17	45
G 1-1/2	Ex-VIG1-1/2	24-36	20	55
G 2	Ex-VIG2	30-46	20	68
G 2-1/2	Ex-VIG2-1/2	36-60	22	80
G 3	Ex-VIG3	58-72	22	96
G 4	Ex-VIG4	66-90	22	125

Pressacavi serie Ex-VIG - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIGM16	8-14	15	24
M20 × 1.5	Ex-VIGM20	5-14	15	24
M25 × 1.5	Ex-VIGM25	5-17	15	30
M32 × 1.5	Ex-VIGM32	8-24	17	38
M40 × 1.5	Ex-VIGM40	10-30	17	45
M50 × 1.5	Ex-VIGM50	12-36	20	55
M63 × 1.5	Ex-VIGM63	18-46	20	68
M75 × 2.0	Ex-VIGM75	20-60	22	80
M88 × 2.0	Ex-VIGM88	22-72	22	96
M110 × 2.0	Ex-VIGM110	30-90	22	125
NPT 3/8	Ex-VIGNPT3/8	8-14	15	24
NPT 1/2	Ex-VIGNPT1/2	5-14	15	24
NPT 3/4	Ex-VIGNPT3/4	5-17	15	30
NPT 1	Ex-VIGNPT1	8-24	17	38
NPT 1-1/4	Ex-VIGNPT1-1/4	10-30	17	45
NPT 1-1/2	Ex-VIGNPT1-1/2	12-36	20	55
NPT 2	Ex-VIGNPT2	18-46	20	68
NPT 2-1/2	Ex-VIGNPT2-1/2	20-60	22	80
NPT 3	Ex-VIGNPT3	22-72	22	96
NPT 4	Ex-VIGNPT4	30-90	22	125
G 3/8	Ex-VIGG3/8	8-14	15	24
G 1/2	Ex-VIGG1/2	5-14	15	24
G 3/4	Ex-VIGG3/4	5-17	15	30
G 1	Ex-VIGG1	8-24	17	38
G 1-1/4	Ex-VIGG1-1/4	10-30	17	45
G 1-1/2	Ex-VIGG1-1/2	12-36	20	55
G 2	Ex-VIGG2	18-46	20	68
G 2-1/2	Ex-VIGG2-1/2	20-60	22	80
G 3	Ex-VIGG3	22-72	22	96
G 4	Ex-VIGG4	30-90	22	125

Pressacavi serie BGJA - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
M16×1.5	BGJAM16	15	16	34	22
M20×1.5	BGJAM20	15	20	34	27
M25×1.5	BGJAM25	15	25	34	32
M32×1.5	BGJAM32	17	32	39	38
M40×1.5	BGJAM40	17	40	39	47
M50×1.5	BGJAM50	20	50	46	57
M63×1.5	BGJAM63	20	63	46	68
M75×2.0	BGJAM75	20	75	47	84
M90×2.0	BGJAM90	20	90	47	98
M115×2.0	BGJAM115	20	115	48	125
NPT 3/8	BGJANPT3/8	15	17.05	34	22
NPT 1/2	BGJANPT1/2	15	21.22	34	27
NPT 3/4	BGJANPT3/4	15	26.56	34	32
NPT 1	BGJANPT1	17	33.28	39	38
NPT 1-1/4	BGJANPT1-1/4	17	41.98	39	47
NPT 1-1/2	BGJANPT1-1/2	20	48.05	46	57
NPT 2	BGJANPT2	20	60.09	46	68
NPT 2-1/2	BGJANPT2-1/2	20	72.69	47	84
NPT 3	BGJANPT3	20	88.60	47	98
NPT 4	BGJANPT4	20	113.97	48	125
G 3/8	BGJAG3/8	15	16.66	34	22
G 1/2	BGJAG1/2	15	20.95	34	27
G 3/4	BGJAG3/4	15	26.44	34	32
G 1	BGJAG1	17	33.25	39	38
G 1-1/4	BGJAG1-1/4	17	41.91	39	47
G 1-1/2	BGJAG1-1/2	20	47.80	46	57
G 2	BGJAG2	20	59.61	46	68
G 2-1/2	BGJAG2-1/2	20	75.18	47	84
G 3	BGJAG3	20	87.88	47	98
G 4	BGJAG4	20	113.03	48	125

Pressacavi serie BGJB - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
M16×1.5	BGJBM16	15	16	34	22
M20×1.5	BGJBM20	15	20	34	27
M25×1.5	BGJBM25	15	25	34	32
M32×1.5	BGJBM32	17	32	39	38
M40×1.5	BGJBM40	17	40	39	47
M50×1.5	BGJBM50	20	50	46	57
M63×1.5	BGJBM63	20	63	46	68
M75×2.0	BGJBM75	20	75	47	84
M90×2.0	BGJBM90	20	90	47	98
M115×2.0	BGJBM115	20	115	48	125
NPT 3/8	BGJBNPT3/8	15	17.05	34	22
NPT 1/2	BGJBNPT1/2	15	21.22	34	27
NPT 3/4	BGJBNPT3/4	15	26.56	34	32
NPT 1	BGJBNPT1	17	33.28	39	38
NPT 1-1/4	BGJBNPT1-1/4	17	41.98	39	47
NPT 1-1/2	BGJBNPT1-1/2	20	48.05	46	57
NPT 2	BGJBNPT2	20	60.09	46	68
NPT 2-1/2	BGJBNPT2-1/2	20	72.69	47	84
NPT 3	BGJBNPT3	20	88.60	47	98
NPT 4	BGJBNPT4	20	113.97	48	125
G 3/8	BGJBG3/8	15	16.66	34	22
G 1/2	BGJBG1/2	15	20.95	34	27
G 3/4	BGJBG3/4	15	26.44	34	32
G 1	BGJBG1	17	33.25	39	38
G 1-1/4	BGJBG1-1/4	17	41.91	39	47
G 1-1/2	BGJBG1-1/2	20	47.80	46	57
G 2	BGJBG2	20	59.61	46	68
G 2-1/2	BGJBG2-1/2	20	75.18	47	84
G 3	BGJBG3	20	87.88	47	98
G 4	BGJBG4	20	113.03	48	125

Pressacavi serie BGJC - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
M16×1.5	BGJCM16	15	16	34	20
M20×1.5	BGJCM20	15	20	34	24
M25×1.5	BGJCM25	15	25	34	30
M32×1.5	BGJCM32	17	32	39	38
M40×1.5	BGJCM40	17	40	39	45
M50×1.5	BGJCM50	20	50	46	55
M63×1.5	BGJCM63	20	63	46	68
M75×2.0	BGJCM75	20	75	47	80
M90×2.0	BGJCM90	20	90	47	98
M115×2.0	BGJCM115	20	115	48	120
NPT 3/8	BGJCNPT3/8	15	17.05	34	20
NPT 1/2	BGJCNPT1/2	15	21.22	34	24
NPT 3/4	BGJCNPT3/4	15	26.56	34	30
NPT 1	BGJCNPT1	17	33.28	39	38
NPT 1-1/4	BGJCNPT1-1/4	17	41.98	39	45
NPT 1-1/2	BGJCNPT1-1/2	20	48.05	46	55
NPT 2	BGJCNPT2	20	60.09	46	68
NPT 2-1/2	BGJCNPT2-1/2	20	72.69	47	80
NPT 3	BGJCNPT3	20	88.60	47	98
NPT 4	BGJCNPT4	20	113.97	48	120
G 3/8	BGJCG3/8	15	16.66	34	20
G 1/2	BGJCG1/2	15	20.95	34	24
G 3/4	BGJCG3/4	15	26.44	34	30
G 1	BGJCG1	17	33.25	39	38
G 1-1/4	BGJCG1-1/4	17	41.91	39	45
G 1-1/2	BGJCG1-1/2	20	47.80	46	55
G 2	BGJCG2	20	59.61	46	68
G 2-1/2	BGJCG2-1/2	20	75.18	47	80
G 3	BGJCG3	20	87.88	47	98
G 4	BGJCG4	20	113.03	48	120

Riduttori per pressacavi serie BGJD - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Filetto maschio	Filettatura interna	Diametro del filetto AG (mm)	Lunghezza complessiva (mm)	Dimensione della chiave (mm)
M20-M16	BGJDM16	M20×1.5	M16×1.5	20-16	22	24
M25-M20	BGJDM20	M25×1.5	M20×1.5	25-20	25	24
M32-M25	BGJDM25	M32×1.5	M25×1.5	32-25	28	30
M40-M32	BGJDM32	M40×1.5	M32×1.5	40-32	30	38
M50-M40	BGJDM40	M50×1.5	M40×1.5	50-40	30	45
M63-M50	BGJDM50	M63×1.5	M50×1.5	63-50	32	55
M75-M63	BGJDM63	M75×1.5	M63×1.5	75-63	35	68
M90-M75	BGJDM75	M90×2	M75×1.5	90-75	36	80
M115-M90	BGJDM90	M115×2	M90×2	115-90	36	98
NPT1/2-NPT3/8	BGJDNPT3/8	NPT1/2	NPT3/8	21.22-17.05	22	24
NPT3/4-NPT1/2	BGJDNPT1/2	NPT3/4	NPT1/2	26.56-21.22	25	24
NPT1-NPT3/4	BGJDNPT3/4	NPT1	NPT3/4	33.28-26.56	28	30
NPT1-1/4-NPT1	BGJDNPT1	NPT1-1/4	NPT1	41.98-33.28	30	38
NPT1-1/2-NPT1-1/4	BGJDNPT1-1/4	NPT1-1/2	NPT1-1/4	48.05-41.98	30	45
NPT2-NPT1-1/2	BGJDNPT1-1/2	NPT2	NPT1-1/2	60.09-48.05	32	55
NPT2-1/2-NPT2	BGJDNPT2	NPT2-1/2	NPT2	72.69-60.09	35	68
NPT3-NPT2-1/2	BGJDNPT2-1/2	NPT3	NPT2-1/2	88.60-72.69	36	80
NPT4-NPT3	BGJDNPT3	NPT4	NPT3	113.97-88.60	36	98
G1/2-G3/8	BGJDG3/8	G1/2	G3/8	20.95-16.66	22	24
G3/4-G1/2	BGJDG1/2	G3/4	G1/2	26.44-20.95	25	24
G1-G3/4	BGJDG3/4	G1	G3/4	33.25-26.44	28	30
G1-1/4-G1	BGJDG1	G1-1/4	G1	41.91-33.25	30	38
G1-1/2-G1-1/4	BGJDG1-1/4	G1-1/2	G1-1/4	47.80-41.91	30	45
G2-G1-1/2	BGJDG1-1/2	G2	G1-1/2	59.61-47.80	32	55
G2-1/2-G2	BGJDG2	G2-1/2	G2	75.18-59.61	35	68
G3-G2-1/2	BGJDG2-1/2	G3	G2-1/2	87.88-75.18	36	80
G4-G3	BGJDG3	G4	G3	113.03-87.88	36	98

Pressacavi antideflagranti serie Ex-BDT - Filettatura metrica/NPT/G
Tipo di filo	Numero di prodotto	Gamma di bloccaggio Φ (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Lato opposto (mm)
M16×1.5	Ex-BDTM16	15	16	19	20
M20×1.5	Ex-BDTM20	15	20	19	24
M25×1.5	Ex-BDTM25	15	25	20	30
M32×1.5	Ex-BDTM32	17	32	22	36
M40×1.5	Ex-BDTM40	17	40	23	45
M50×1.5	Ex-BDTM50	20	50	27	55
M60×1.5	Ex-BDTM60	20	60	27	64
M63×1.5	Ex-BDTM63	20	63	27	68
M75×2.0	Ex-BDTM75	22	75	30	80
M88×2.0	Ex-BDTM88	22	88	31	96
M100×2.0	Ex-BDTM100	22	100	32	110
M115×2.0	Ex-BDTM115	22	115	33	125
NPT1/2	Ex-BDTNPT1/2	15	21.22	19	24
NPT3/4	Ex-BDTNPT3/4	15	26.56	20	30
NPT1	Ex-BDTNPT1	17	33.28	22	36
NPT1-1/4	Ex-BDTNPT1-1/4	17	41.98	23	45
NPT1-1/2	Ex-BDTNPT1-1/2	20	48.05	27	55
NPT2	Ex-BDTNPT2	20	60.09	27	64
NPT2-1/2	Ex-BDTNPT2-1/2	22	72.69	30	80
NPT3	Ex-BDTNPT3	22	88.60	31	96
NPT4	Ex-BDTNPT4	22	113.97	33	125
G1/2	Ex-BDTG1/2	15	20.95	19	24
G3/4	Ex-BDTG3/4	15	26.44	20	30
G1	Ex-BDTG1	17	33.25	22	36
G1-1/4	Ex-BDTG1-1/4	17	41.91	23	45
G1-1/2	Ex-BDTG1-1/2	20	47.80	27	55
G2	Ex-BDTG2	20	59.61	27	64
G2-1/2	Ex-BDTG2-1/2	22	75.18	30	80
G3	Ex-BDTG3	22	87.88	31	96
G4	Ex-BDTG4	22	113.03	33	125

Pressacavi EMC tipo B - Serie con filettatura metrica e PG
Codice	Altezza (mm)	Lunghezza della filettatura (mm)	Gamma di cavi (mm)	Dimensione della chiave (mm)
B.M12-EMC	20	6	3-7	16
B.M16-EMC	24	7	4-10	20
B.M20-EMC	27	9	6-13	24
B.M25-EMC	29	8	9-17	30
B.M32-EMC	33	9	11-21	36
B.M40-EMC	41	9	19-28	45
B.M50-EMC	45	9	26-35	55
B.M63-EMC	48	14	34-45	68
B.PG7-EMC	19	5	3-6.5	14
B.PG9-EMC	22	6	4-8	17
B.PG11-EMC	25	6	5-10	20
B.PG13.5-EMC	26	6.5	6-12	22
B.PG16-EMC	27	6.5	10-14	24
B.PG21-EMC	31	7	13-18	30
B.PG29-EMC	38	8	18-25	40
B.PG36-EMC	45	15	22-32	50
B.PG42-EMC	45	15	30-38	57
B.PG48-EMC	47	15	34-44	64

Pressacavi EMC tipo D - Serie a tutte le filettature
Codice	Il filo	Gamma di cavi (mm)	Diametro esterno della filettatura (mm)	Diametro della piastra (mm)	Lunghezza della filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
D.M12-EMC	M12*1.5	3-6.5	12	12-12.2	7	19	14
D.M14-EMC	M14*1.5	4-8	14	14-14.2	7	19	17
D.M16-EMC	M16*1.5	4-8	16	16-16.2	8	20	18
D.M18-EMC	M18*1.5	5-10	18	18-18.2	8	21	20
D.M20-EMC	M20*1.5	6-12	20	20-20.2	8	22	22
D.M22-EMC	M22*1.5	10-14	22	22-22.2	8	23	24
D.M24-EMC	M24*1.5	10-14	24	24-24.2	9	25	24/27
D.M25A-EMC	M25*1.5	10-14	25	25-25.2	9	25	24/27
D.M25B-EMC	M25*1.5	13-18	25	25-25.2	9	27	30/27
D.M27A-EMC	M27*1.5	13-18	27	27-27.2	9	27	30
D.M27B-EMC	M27*2	13-18	27	27-27.2	9	27	30
D.M28A-EMC	M28*1.5	13-18	28	28-28.2	9	27	30
D.M28B-EMC	M28*2	13-18	28	28-28.2	9	27	30
D.M30A-EMC	M30*1.5	13-18	30	30-30.2	9	29	30/32
D.M30B-EMC	M30*2	13-18	30	30-30.2	9	29	30/32
D.M32A-EMC	M32*1.5	15-22	32	32-32.2	10	29	35
D.M32B-EMC	M32*2	15-22	32	32-32.2	10	29	35
D.M33A-EMC	M33*1.5	15-22	33	33-33.2	10	29	35
D.M33B-EMC	M33*2	15-22	33	33-33.2	10	29	35
D.M36A-EMC	M36*1.5	18-25	36	36-36.2	10	31	40
D.M36B-EMC	M36*2	18-25	36	36-36.2	10	31	40
D.M37A-EMC	M37*1.5	18-25	37	37-37.2	10	31	40
D.M37B-EMC	M37*2	18-25	37	37-37.2	10	31	40
D.M40A-EMC	M40*1.5	18-25	40	40-40.2	11	31	40/45
D.M40B-EMC	M40*2	18-25	40	40-40.2	11	31	40/45
D.M40C-EMC	M40*1.5	22-30	40	40-40.2	11	35	45
D.M40D-EMC	M40*2	22-30	40	40-40.2	11	35	45
D.M42A-EMC	M42*1.5	22-30	42	42-42.2	11	35	45
D.M42B-EMC	M42*2	22-30	42	42-42.2	11	35	45
D.M47A-EMC	M47*1.5	25-33	47	47-47.2	11	37	50
D.M47B-EMC	M47*2	25-33	47	47-47.2	11	37	50
D.M48A-EMC	M48*1.5	25-33	48	48-48.2	11	37	50/52
D.M48B-EMC	M48*2	25-33	48	48-48.2	11	37	50/52
D.M50A-EMC	M50*1.5	32-38	50	50-50.2	12	37	50/55
D.M50B-EMC	M50*2	32-38	50	50-50.2	12	37	50/55
D.M54A-EMC	M54*1.5	32-38	54	54-54.2	12	38	57
D.M54B-EMC	M54*2	32-38	54	54-54.2	12	38	57
D.M56A-EMC	M56*1.5	32-38	56	56-56.2	12	38	57/59
D.M56B-EMC	M56*2	32-38	56	56-56.2	12	38	57/59
D.M60A-EMC	M60*1.5	37-44	60	60-60.2	13	38	64
D.M60B-EMC	M60*2	37-44	60	60-60.2	13	38	64
D.M63A-EMC	M63*1.5	37-44	63	63-63.2	13	38	64/68
D.M63B-EMC	M63*2	37-44	63	63-63.2	13	38	64/68
D.M64A-EMC	M64*1.5	37-44	64	64-64.2	13	38	64/68
D.M64B-EMC	M64*2	37-44	64	64-64.2	13	38	64/68
D.M72-EMC	M72*2	42-52	72	72-72.2	15	42	65/68
D.M75-EMC	M75*2	42-52	75	75-75.2	15	42	78
D.M80-EMC	M80*2	50-62	80	80-80.2	15	45	86/88
D.M88-EMC	M88*2	60-70	88	88-88.2	15	45	98
D.M100-EMC	M100*2	70-80	100	100-100.2	15	45	110
D.G1/4-EMC	G1/4	3-6.5	13.1	19	7	19	14
D.G3/8-EMC	G3/8	4-8	16.6	19	8	19	18
D.G1/2-EMC	G1/2	6-12	20.9	14	8	22	22
D.G3/4-EMC	G3/4	13-18	26.4	14	9	25	30
D.G1-EMC	G1	18-25	33.2	11	11	29	40
D.G1-1/4-EMC	G1-1/4	25-33	41.9	11	13	35	50
D.G1-1/2-EMC	G1-1/2	32-38	47.8	11	14	37	57
D.G2-EMC	G2	37-44	59.6	11	14	38	64
D.G2-1/2-EMC	G2-1/2	42-52	75.1	11	15	38	77
D.G3-EMC	G3	65-70	87.8	11	15	48	94
D.NPT1/4-EMC	NPT1/4	3-6.5	13.6	18	7	19	14
D.NPT3/8-EMC	NPT3/8	4-8	17	18	8	19	18
D.NPT1/2-EMC	NPT1/2	6-12	21.2	14	8	22	22
D.NPT3/4-EMC	NPT3/4	13-18	26.5	14	9	25	30
D.NPT1-EMC	NPT1	18-25	33.2	11.5	11	29	40
D.NPT1-1/4-EMC	NPT1-1/4	25-33	41.9	11.5	13	35	50
D.NPT1-1/2-EMC	NPT1-1/2	32-38	48	11.5	14	37	57
D.NPT2-EMC	NPT2	37-44	60	11.5	14	38	64
D.NPT2-1/2-EMC	NPT2-1/2	42-52	72.6	8	15	38	78
D.NPT3-EMC	NPT3	65-70	88.6	8	15	45	98
D.PG7-EMC	PG7	3-6.5	12.5	12.5-12.7	7	19	14
D.PG9-EMC	PG9	4-8	15.2	15.2-15.4	8	20	17
D.PG11-EMC	PG11	5-10	18.6	18.6-18.8	8	21	20/21
D.PG13.5-EMC	PG13.5	6-12	20.4	20.4-20.6	8	22	22
D.PG16-EMC	PG16	10-14	22.5	22.5-22.7	9	23	24
D.PG19-EMC	PG19	10-14	25	25-25.2	9	25	24/27
D.PG21-EMC	PG21	13-18	28.3	28.3-28.5	9	27	30
D.PG25-EMC	PG25	15-22	32	32-32.2	10	29	35
D.PG29-EMC	PG29	18-25	37	37-37.2	10	31	40
D.PG36-EMC	PG36	25-33	47	47-47.2	11	37	50
D.PG42-EMC	PG42	32-38	54	54-54.2	13	38	57
D.PG48-EMC	PG48	37-44	59.3	59.3-59.5	14	38	64
D.PG63-EMC	PG63	42-52	72	72-72.2	15	42	78

Pressacavi EMC tipo E - Serie a tutte le filettature
Codice	Il filo	Gamma di cavi (mm)	Diametro esterno della filettatura (mm)	Diametro del foro di montaggio (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)
E.M12A-EMC	M12×1.5	3-5.3	12	12-12.3	8	17
E.M12B-EMC	M12×1.5	4.5-7.8	12	12-12.3	8	17
E.M16A-EMC	M16×1.5	4-7	16	16-16.3	9	22
E.M16B-EMC	M16×1.5	6-10	16	16-16.3	9	22
E.M20A-EMC	M20×1.5	5-8.8	20	20-20.3	9.5	24
E.M20B-EMC	M20×1.5	7-12	20	20-20.3	9.5	24
E.M20C-EMC	M20×1.5	9-14	20	20-20.3	9.5	26
E.M25A-EMC	M25×1.5	12-16	25	25-25.4	12	32
E.M25B-EMC	M25×1.5	14-18	25	25-25.4	12	32
E.M32A-EMC	M32×1.5	16-22	32	32-32.4	12.5	41
E.M32B-EMC	M32×1.5	18-25	32	32-32.4	12.5	41
E.M40A-EMC	M40×1.5	21-25	40	40-40.4	15	50
E.M40B-EMC	M40×1.5	24-30	40	40-40.4	15	50
E.M50A-EMC	M50×1.5	26-32	50	50-50.4	15	60
E.M50B-EMC	M50×1.5	31-41	50	50-50.4	15	60
E.M63A-EMC	M63×1.5	40-46	63	63-63.4	15	73
E.M63B-EMC	M63×1.5	44-51	63	63-63.4	15	73
E.M75A-EMC	M75×1.5	50-56	75	75-75.6	15	85
E.M75B-EMC	M75×1.5	56-66	75	75-75.6	15	85
E.M90A-EMC	M90×1.5	58-68	90	90-91	20	102
E.M90B-EMC	M90×1.5	66-77	90	90-91	20	102
E.M100A-EMC	M100×1.5	58-68	100	100-101	25	116
E.M100B-EMC	M100×1.5	66-77	100	100-101	25	116
E.PG7A-EMC	PG7	3-5.3	12.5	12.5-12.8	8	17
E.PG7B-EMC	PG7	4.5-7.8	12.5	12.5-12.8	8	17
E.PG9A-EMC	PG9	3-5.8	15.2	15.2-15.5	8	18
E.PG9B-EMC	PG9	4.5-7.8	15.2	15.2-15.5	8	18
E.PG11A-EMC	PG11	4-7	18.6	18.6-18.9	9	22
E.PG11B-EMC	PG11	6-10	18.6	18.6-18.9	9	22
E.PG13.5A-EMC	PG13.5	5-8.8	20.4	20.4-20.7	9.5	24
E.PG13.5B-EMC	PG13.5	7-12	20.4	20.4-20.7	9.5	24
E.PG16A-EMC	PG16	7-11	22.5	22.5-22.8	9.5	26
E.PG16B-EMC	PG16	9-14	22.5	22.5-22.8	9.5	26
E.PG21A-EMC	PG21	12-16	28.3	28.3-28.7	12	32
E.PG21B-EMC	PG21	14-18	28.3	28.3-28.7	12	32
E.PG29A-EMC	PG29	16-22	37	37-37.4	12.5	41
E.PG29B-EMC	PG29	18-25	37	37-37.4	12.5	41
E.PG36A-EMC	PG36	21-25	47	47-47.4	15	50
E.PG36B-EMC	PG36	24-30	47	47-47.4	15	50
E.G1/4A-EMC	G1/4	3-5.3	13.157	13.2-13.4	8	17
E.G1/4B-EMC	G1/4	4.5-7.8	13.157	13.2-13.4	8	17
E.G3/8A-EMC	G3/8	4-7	16.662	16.7-16.9	9	22
E.G3/8B-EMC	G3/8	6-10	16.662	16.7-16.9	9	22
E.G1/2A-EMC	G1/2	7-11	20.955	21-21.2	9.5	26
E.G1/2B-EMC	G1/2	9-14	20.955	21-21.2	9.5	26
E.G3/4A-EMC	G3/4	12-16	26.441	26.5-26.8	12	32
E.G3/4B-EMC	G3/4	14-18	26.441	26.5-26.8	12	32
E.G1A-EMC	G1	16-22	33.249	33.3-33.6	12.5	41
E.G1B-EMC	G1	18-25	33.249	33.3-33.6	12.5	41
E.G11/4A-EMC	G1-1/4	21-25	41.91	42-42.3	15	50
E.G11/4B-EMC	G1-1/4	24-30	41.91	42-42.3	15	50
E.G11/2A-EMC	G1-1/2	26-32	47.803	48-48.4	15	60
E.G11/2B-EMC	G1-1/2	31-41	47.803	48-48.4	15	60
E.G2A-EMC	G2	40-46	59.614	60-60.4	15	73
E.G2B-EMC	G2	44-51	59.614	60-60.4	15	73
E.G21/2A-EMC	G2-1/2	50-56	75.184	75.2-75.6	18	85/88
E.G21/2B-EMC	G2-1/2	56-66	75.184	75.2-75.6	18	85/88
E.NPT3/8A-EMC	NPT3/8	4-7	17.055	-	13	22
E.NPT3/8B-EMC	NPT3/8	6-10	17.055	-	13	22
E.NPT1/2A-EMC	NPT1/2	7-11	21.223	-	13	26
E.NPT1/2B-EMC	NPT1/2	9-14	21.223	-	13	26
E.NPT3/4A-EMC	NPT3/4	12-16	26.568	-	14	32
E.NPT3/4B-EMC	NPT3/4	14-18	26.568	-	14	32
E.NPT1A-EMC	NPT1	16-22	33.227	-	15	41
E.NPT1B-EMC	NPT1	18-25	33.227	-	15	41
E.NPT11/4A-EMC	NPT1-1/4	21-25	41.984	-	15	50
E.NPT11/4B-EMC	NPT1-1/4	24-30	41.984	-	15	50

Pressacavi EMC tipo F - Serie con filettatura metrica
Codice	Il filo	Gamma di cavi (mm)	Altezza (mm)	Lunghezza della filettatura GL (mm)	Dimensione della chiave (mm)	Dimensione diagonale (mm)
F.M20A-EMC	M20×1.5	6-12	6	23.5	22	24.5
F.M20B-EMC	M20×1.5	5-9	6	23.5	22	24.6
F.M20C-EMC	M20×1.5	10-14	6.5	24	24	26.6
F.M20D-EMC	M20×1.5	7-12	6.5	24	24	26.6
F.M25A-EMC	M25×1.5	13-18	7	25.5	30	34
F.M25B-EMC	M25×1.5	9-16	7	25.5	30	34
F.M32A-EMC	M32×1.5	18-25	8	32	40	44.5
F.M32B-EMC	M32×1.5	13-20	8	32	40	44.5
F.M40A-EMC	M40×1.5	22-32	8	37	50	55
F.M40B-EMC	M40×1.5	20-26	8	37	50	55
F.M50A-EMC	M50×1.5	32-38	9	28	57	62
F.M50B-EMC	M50×1.5	25-31	9	28	57	62
F.M63A-EMC	M63×1.5	37-44	10	23	65	72
F.M63B-EMC	M63×1.5	29-35	10	38	65	72

Pressacavi serie BR
Lunghezza della filettatura	Gamma di cavi (mm)	Lunghezza della filettatura GL(mm)	Filettatura O.D (mm)	Dimensione della chiave (mm)	AG(mm)
M12-BR	3-6.5	7	11.9	17	12
M14-BR	4-8	7	13.9	19	14
M16-BR	4-8	7	15.9	21	16
M18-BR	5-10	8	17.9	22	18
M20-BR	6-12	8	19.9	24	20
M22-BR	10-14	8	21.9	27	22
M25-BR	10-16	9	24.9	27	25
M27-BR	13-18	9	26.9	30	27
M28-BR	13-18	9	27.9	30	28
M30-BR	13-18	10	29.9	36	30
M32-BR	15-22	10	31.9	38	32
M37-BR	18-25	12	36.9	42	37
M40-BR	22-30	12	39.9	46	40

Pressacavi serie LBK - filettatura metrica
Codice	Specifiche del filo	Gamma di cavi disponibile (mm)	Filettatura O.D (mm)	Diametro del foro di montaggio (mm)	Lunghezza della filettatura (mm)	Dimensione della chiave (mm)
M12-LBK	M12×1.5	6.5-3	12	12-12.2	7	14
M14-LBK	M14×1.5	8-4	14	14-14.2	7	17
M16-LBK	M16×1.5	8-4	16	16-16.2	8	18
M18-LBK	M18×1.5	10-5	18	18-18.2	8	20
M20-LBK	M20×1.5	12-6	20	20-20.2	8	22
M22-LBK	M22×1.5	14-10	22	22-22.2	8	24
M24-LBK	M24×1.5	14-10	24	24-24.2	9	24/27
M25A-LBK	M25×1.5	14-10	25	25-25.2	9	24/27
M25B-LBK	M25×1.5	16-8	25	25-25.2	9	27
M25C-LBK	M25×1.5	18-13	25	25-25.2	9	30/27
M27A-LBK	M27×1.5	18-13	27	27-27.2	9	30
M27B-LBK	M27×2	18-13	27	27-27.2	9	30
M28A-LBK	M28×1.5	18-13	28	28-28.2	9	30
M28B-LBK	M28×2	18-13	28	28-28.2	9	30
M30A-LBK	M30×1.5	18-13	30	30-30.2	9	30/32
M30B-LBK	M30×2	18-13	30	30-30.2	9	30/32
M32A-LBK	M32×1.5	22-15	32	32-32.2	10	35
M32B-LBK	M32×1.5	20-16	32	32-32.2	10	35
M32C-LBK	M32×2	22-15	32	32-32.2	10	35
M36A-LBK	M36×1.5	25-18	36	36-36.2	10	40
M36B-LBK	M36×2	25-18	36	36-36.2	10	40
M37A-LBK	M37×1.5	25-18	37	37-37.2	10	40
M37B-LBK	M37×2	25-18	37	37-37.2	10	40
M40A-LBK	M40×1.5	25-18	40	40-40.2	11	40/45
M40B-LBK	M40×2	25-18	40	40-40.2	11	40/45
M40C-LBK	M40×1.5	30-22	40	40-40.2	11	45
M40D-LBK	M40×2	30-22	40	40-40.2	11	45
M42A-LBK	M42×1.5	30-22	42	42-42.2	11	45
M42B-LBK	M42×2	30-22	42	42-42.2	11	45
M50A-LBK	M50×1.5	38-32	50	50-50.2	12	57/55
M50B-LBK	M50×2	38-32	50	50-50.2	12	57/55
M60A-LBK	M60×1.5	44-37	60	60-60.2	13	64
M60B-LBK	M60×2	44-37	60	60-60.2	13	64
M63A-LBK	M63×1.5	44-37	63	63-63.2	13	64/68
M63B-LBK	M63×2	44-37	63	63-63.2	13	64/68
M72-LBK	M72×2	52-42	72	72-72.2	15	78
M75-LBK	M75×2	52-42	75	75-75.2	15	78
M80-LBK	M80×2	62-50	80	80-80.2	18	86/88
M88-LBK	M88×2	70-60	88	88-88.2	18	98
M100-LBK	M100×2	80-70	100	100-100.2	20	110

Specifiche tecniche generali

Materiale del corpo:

Ottone di alta qualità, nichelato (acciaio inox opzionale)

Materiale della guarnizione:

EPDM / NBR / Silicone (a seconda del modello)

Classe di protezione:

IP66 / IP67 / IP68 - 10 Bar (varia a seconda del modello)

Temperatura di esercizio:

Da -60°C a +250°C (l'intervallo dipende dal modello)

Protezione EMC:

Disponibile sui modelli EMC con molla di contatto/chip a 360°

Standard e approvazioni:

CE, RoHS, TUV, ATEX, IECEx (a seconda del modello)

Domande frequenti

Quando scegliere un pressacavo in ottone rispetto a uno in nylon o in acciaio inox?

Scegliete l'ottone per le applicazioni che richiedono un'elevata resistenza meccanica e un'efficace schermatura EMI a un prezzo conveniente. Mentre l'acciaio inossidabile offre una resistenza superiore alla corrosione negli ambienti chimici più estremi, l'ottone nichelato offre una durata eccellente per la maggior parte degli ambienti industriali. Il nylon è più leggero e non conduttivo, ma non ha la robustezza e le capacità di schermatura dell'ottone.

Qual è il vantaggio della nichelatura sui pressacavi in ottone?

La nichelatura migliora notevolmente le proprietà naturali dell'ottone. Crea una superficie dura e resistente all'usura e, soprattutto, un robusto strato protettivo che migliora notevolmente la resistenza alla corrosione, in particolare contro l'umidità, la nebbia salina e i prodotti chimici industriali leggeri. Inoltre, garantisce una finitura pulita e professionale.

Questi pressacavi forniscono una schermatura EMC affidabile?

Sì. La conducibilità elettrica intrinseca dell'ottone lo rende un materiale eccellente per la schermatura EMI/RFI. Per le applicazioni che richiedono le massime prestazioni, offriamo modelli specifici EMC dotati di una molla di contatto a 360° o di chip di contatto. In questo modo si crea un contatto diretto e a bassa impedenza con lo schermo intrecciato del cavo, garantendo un percorso affidabile verso la terra e proteggendo le apparecchiature sensibili dalle interferenze elettromagnetiche.

Esempio di ordine
