Pressacavo in acciaio inox

Q: Come scegliere tra un pressacavo Ex a tenuta singola e uno a tenuta doppia per cavi armati?

Un pressacavo a tenuta singola (come il nostro Ex-VIIIG) fornisce una robusta tenuta ambientale sulla guaina esterna del cavo ed è adatto alla maggior parte delle applicazioni. Un pressacavo a doppia tenuta (come il nostro Ex-VIIG) fornisce una tenuta aggiuntiva a prova di fiamma sulla guaina interna del cavo. Questa tenuta "a prova di diluvio" offre una maggiore integrità e viene spesso richiesta per le applicazioni più critiche o quando le normative lo richiedono, in particolare negli ambienti offshore.

Soluzioni per pressacavi in acciaio inox

La fonte definitiva di pressacavi in acciaio inox ad alte prestazioni, progettati per garantire la massima resistenza alla corrosione, igiene e sicurezza negli ambienti più difficili.

Boccola di riduzione antideflagrante (riduttore), serie BGJ-D

Nipplo di riduzione antideflagrante (maschio-maschio), serie BGJ-C

Adattatore filettato antideflagrante (riduttore-ingranditore), serie BGJ-B

Adattatore per filettatura antideflagrante (riduttore/ingranditore), serie BGJ-B

Accoppiatore per tubi antideflagrante (diritto/riduttore), BGJ-A

Spina di arresto antideflagrante, certificata Ex e per Zona 1 e 2

Pressacavo antideflagrante Ex-BG per aree pericolose

Pressacavo a doppia tenuta Ex-VIIG con sistema di serraggio ad armatura

Pressacavo blindato Ex-VIIIG, tenuta singola per Zona 1 e 2

Pressacavo antideflagrante Ex-VIG per aree pericolose

Pressacavo antideflagrante Ex-VI per aree pericolose

Pressacavo di schermatura EMI per elettronica sensibile, serie F

Pressacavo di schermatura EMC IP68 per elettronica sensibile, serie D

Pressacavo EMC con molla di contatto, schermatura IP68

Pressacavi EMC della serie MG per l'automazione industriale

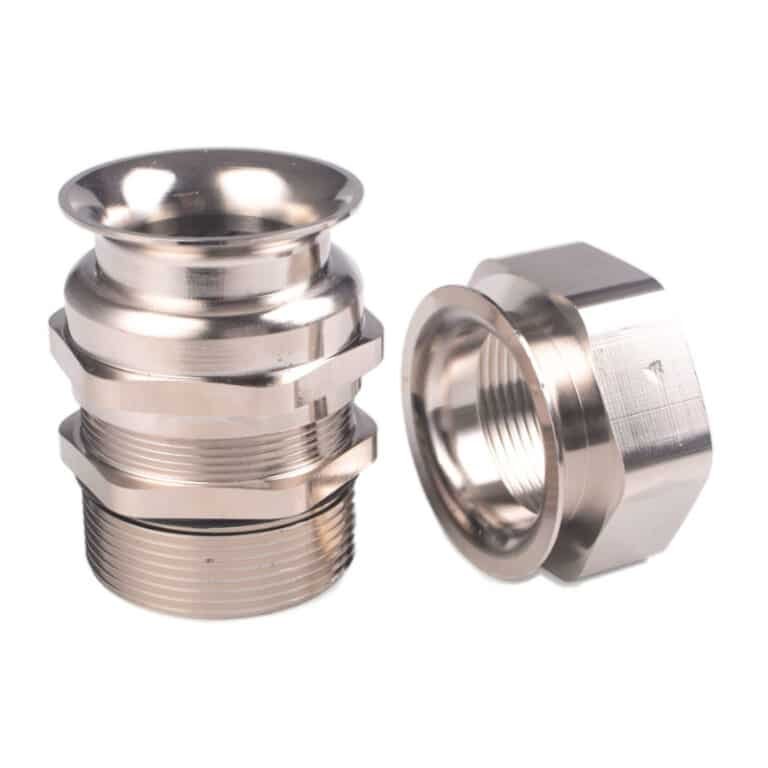

Pressacavo a doppia flangia, IP68 per applicazioni su turbine eoliche

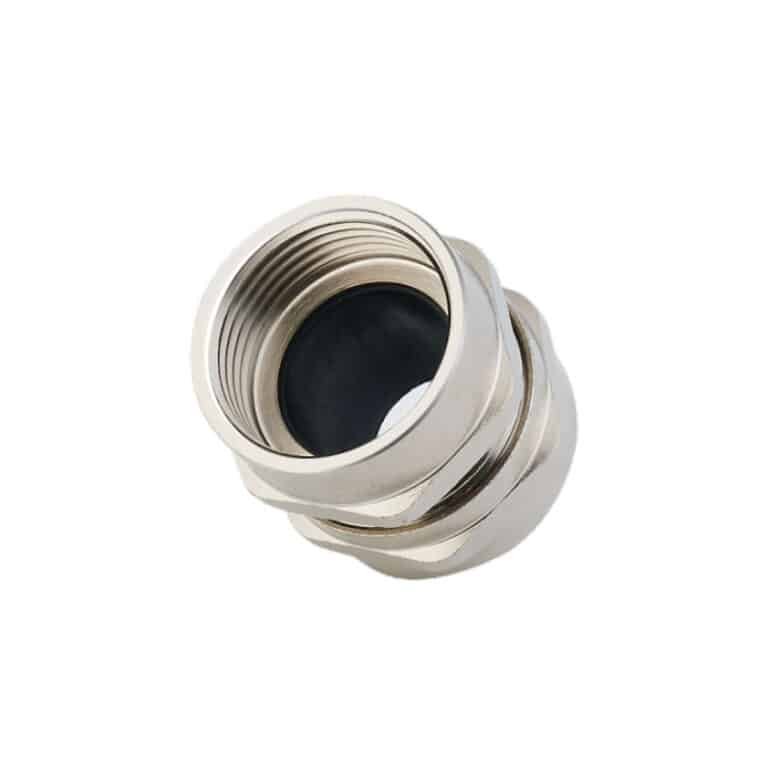

Pressacavo con filettatura femmina, IP68 per ingressi con filettatura maschio

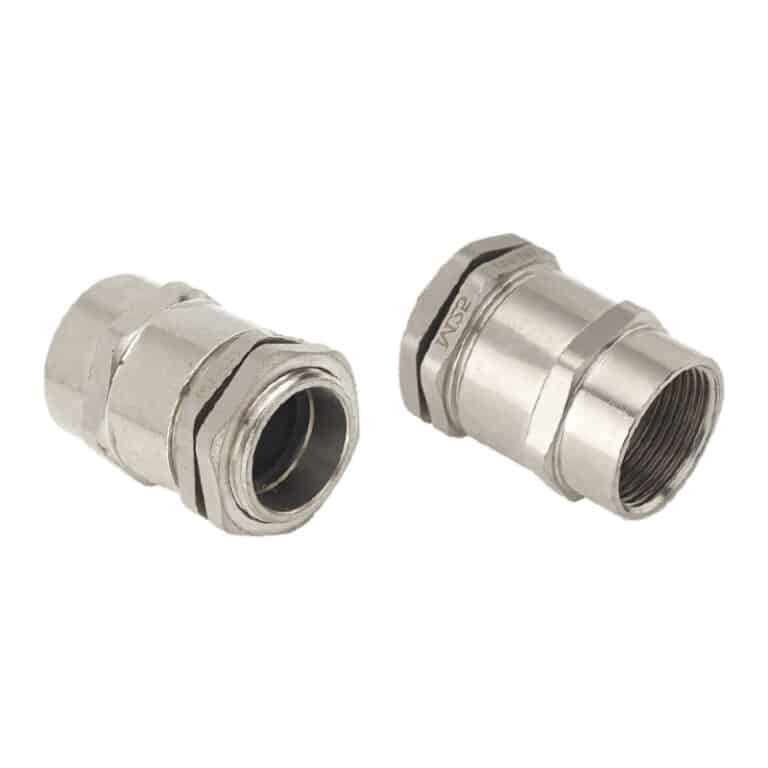

Pressacavo con filettatura femmina per guaine filettate, IP68

Pressacavo in acciaio inossidabile, raccordo resistente alla corrosione IP68

Prevenite i costosi tempi di inattività e garantite l'integrità del sistema con i nostri pressacavi in acciaio inossidabile di livello industriale. Utilizzando materiali AISI 304 e 316L di qualità superiore, forniamo terminazioni dei cavi affidabili che resistono alla corrosione, ai lavaggi e alle sollecitazioni. La nostra gamma comprende raccordi standard IP68/IP69K, raccordi certificati per la protezione dei cavi. A prova di esplosione (Ex d/e) e soluzioni ad alte prestazioni Schermatura EMC/EMI varianti per risolvere qualsiasi sfida ingegneristica.

Resistenza alla corrosione superiore (SS304 e SS316L)

Classificazione IP68/IP69K per una protezione totale dall'ingresso

Gamma di temperature estreme (da -60°C a +100°C)

Certificato per aree pericolose (ATEX / IECEx)

Il vantaggio del produttore: Perché collaborare con noi

Siamo più di un fornitore: siamo specialisti della connettività in acciaio inossidabile, dedicati al successo del vostro progetto dall'inizio alla fine.

Qualità senza compromessi

I nostri prodotti sono fabbricati sotto un rigoroso controllo di qualità ISO 9001, che garantisce che ogni ghiandola soddisfi gli standard più elevati in termini di prestazioni e affidabilità.

Conformità globale

Specificare con fiducia. I nostri prodotti sono certificati secondo gli standard globali, tra cui ATEX, IECEx, CE e RoHS, per essere accettati in tutto il mondo.

Integrità del materiale

Utilizziamo solo acciaio inossidabile AISI 304 e 316L di alta qualità e completamente tracciabile. Sono disponibili certificati di prova dei materiali (MTC 3.1).

Progettato su misura

Il nostro team di ingegneri interni è in grado di personalizzare i tipi di filettatura, le lunghezze e gli interi progetti per soddisfare i requisiti specifici del vostro progetto.

Progettati per il vostro settore

I diversi settori industriali devono affrontare sfide uniche. I nostri pressacavi in acciaio inox sono progettati per affrontarle al meglio.

Marine e offshore

In ambienti caratterizzati da nebbia salina e umidità costante, la corrosione è il nemico principale. Il nostro Pressacavi in AISI 316L offrono la massima resistenza all'acqua salata e alla corrosione da cloruri, garantendo l'integrità a lungo termine dei collegamenti per i sistemi critici di navi, piattaforme e installazioni costiere.

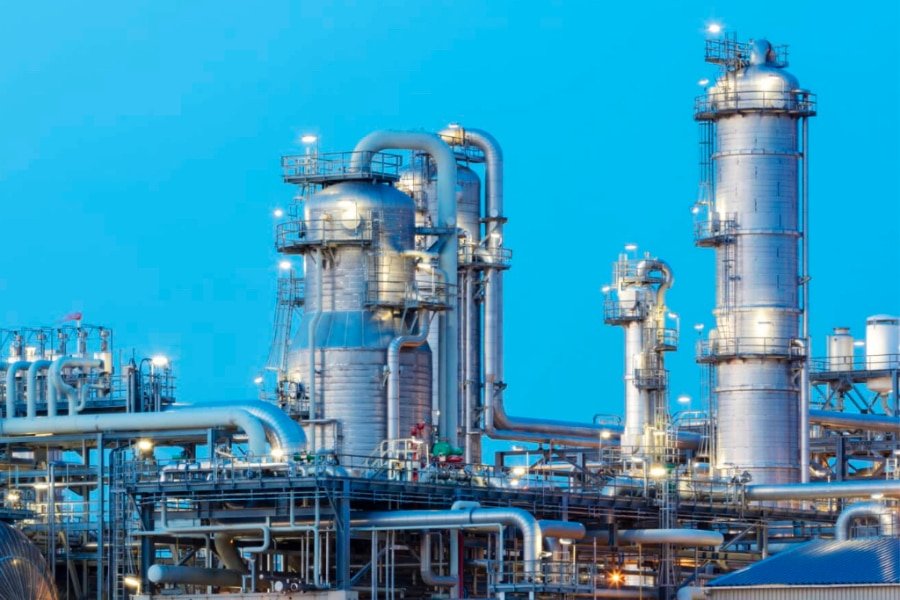

Petrolio, gas e chimica

La sicurezza non è negoziabile. Per le atmosfere esplosive, i nostri Pressacavi certificati ATEX/IECEx Ex d in SS316L sono la scelta definitiva. Garantiscono il contenimento e prevengono l'accensione, fornendo connessioni robuste e conformi nelle raffinerie, negli impianti di lavorazione chimica e in altre aree pericolose della Zona 1/2.

Alimentare e farmaceutico

Dove la pulizia è fondamentale, i nostri design igienico dei premistoppa eccelso. Realizzati in SS316L con superfici lisce e prive di fessure e con un grado di protezione IP69K, resistono ai lavaggi ad alta pressione e ad alta temperatura e impediscono la crescita batterica, garantendo la conformità ai più severi standard di sicurezza alimentare.

Trovate la vostra soluzione per i pressacavi in acciaio inox

Utilizzate le tabelle seguenti per trovare la soluzione in acciaio inossidabile più adatta alla vostra applicazione. Tutti i prodotti sono disponibili in SS304 e SS316L, se non specificato.

Pressacavi in acciaio inox per usi generici e igienici

Pressacavi serie SSM - Filettatura metrica tipo M
Tipo di filo	Gamma Φ (mm)	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)	Codice
M8×1	2-5	5	8	16	12	SSM8
M10×1	3-6.5	7	10	19	14	SSM10
M12×1.5	3-6.5	7	12	19	14	SSM12
M12×1.5	4-8	8	12	19	17/14	SSM12-8
M14×1.5	3-6	8	14	19	17	SSM14-6
M14×1.5	4-8	8	14	19	17	SSM14
M16×1.5	4-8	8	16	20	18	SSM16
M16×1.5	5-10	8	16	21	20/18	SSM16-10
M18×1.5	5-10	8	18	21	20/21	SSM18
M18×1.5	6-12	8	18	22	22/20	SSM18-12
M20×1.5	6-12	8	20	22	22	SSM20
M20×1.5	10-14	8	20	23	24/22	SSM20-12
M22×1.5	10-14	8	22	23	24	SSM22
M22×1.5	12-16	8	22	23	27/24	SSM22-16
M25×1.5	10-14	9	25	27	24/27	SSM25-14
M25×1.5	12-16	9	25	27	27	SSM25-16
M25×1.5	13-18	9	25	27	30/27	SSM25-18
M27×1.5	13-18	9	27	27	30	SSM27
M32×1.5	13-18	10	32	29	35	SSM32-18
M32×1.5	15-22	10	32	29	35	SSM32
M32×1.5	18-25	10	32	31	40/35	SSM32-25
M36×1.5	15-22	10	36	31	40	SSM36-22
M36×1.5	18-25	10	36	31	40	SSM36
M40×1.5	18-25	11	40	31	40/45	SSM40-25
M40×1.5	22-30	11	40	35	45	SSM40-30
M40×1.5	25-33	11	40	37	50/45	SSM40-33
M47×1.5	25-33	11	47	37	50	SSM47
M50×1.5	32-38	12	50	37	57/55	SSM50
M50×1.5	37-44	13	50	38	64/55	SSM50-44
M60×1.5	37-44	13	60	38	65	SSM60
M63×1.5	37-44	13	63	38	64/68	SSM63
M63×1.5	42-52	13	63	42	78/68	SSM63-52
M72×2	42-52	15	72	42	76/80	SSM72

Pressacavi serie SSPG - Tipo di filettatura PG
Tipo di filo	Gamma Φ (mm)	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)	Codice
PG7	3-6.5	7	12.5	19	14/15	SSPG7
PG9	4-8	8	15.2	20	17/18	SSPG9
PG11	5-10	8	18.6	21	20/21	SSPG11
PG13.5	6-12	8	20.4	22	22/23	SSPG13.5
PG16	10-14	8	22.5	23	24/25	SSPG16
PG21	13-18	9	28.3	27	30	SSPG21
PG29	18-25	10	37	31	40	SSPG29
PG36	25-33	11	47	37	50	SSPG36
PG42	32-38	13	54	38	60	SSPG42
PG48	37-44	14	59.3	38	65	SSPG48
PG63	42-52	16	72	42	76/80	SSPG63

Pressacavi serie SSG/NPG/SSNPT - Tipo di filettatura G/NPT
Tipo di filo	Gamma Φ (mm)	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)	Codice
G1/4	3-6.5	7	19	13.1	14	SSG1/4
G3/8	4-8	8	21	16.6	17/20	SSG3/8
G1/2	6-12	8	22	20.9	22/23	SSG1/2
G3/4	13-18	9	25	26.4	30	SSG3/4
G1	18-25	10	29	32.2	40	SSG1
G1-1/4	25-33	11	35	41.9	50	NPG1-1/4
G1-1/2	32-38	12	37	47.8	57/55	NPG1-1/2
G2	37-44	14	38	59.6	65	NPG2
G2-1/2	42-52	16	42	75.1	78	NPG2-1/2
G3	65-70	18	45	88	94	NPG3
NPT1/4	3-6.5	11	19	13.6	14	SSNPT1/4
NPT3/8	4-8	11	21	17	17/20	SSNPT3/8
NPT1/2	6-12	13	23.5	21.2	22/24	SSNPT1/2
NPT3/4	13-18	13	26	26.5	30	SSNPT3/4
NPT1	18-25	16	33	33.2	40	SSNPT1
NPT1-1/4	22-32	16	37.5	41.9	50	SSNPT1-1/4
NPT1-1/2	30-38	18	38.5	48	55/58	SSNPT1-1/2
NPT2	37-44	18	40	60	65	SSNPT2
NPT2-1/2	42-52	18	40	72.6	77	SSNPT2-1/2
NPT3	55-61	18	41	88.6	94	SSNPT3

Pressacavi serie M-NW - Tipo di filettatura metrica
Codice	Specifiche della filettatura	Gamma di cavi disponibili (mm)	Diametro del filetto (mm)	Diametro del foro di montaggio (mm)	Lunghezza della filettatura (mm)	Dimensione della chiave (mm)
M12-NW	M12×1.5	3-6.5	12	12-12.2	7	14
M14-NW	M14×1.5	4-8	14	14-14.2	7	17
M16-NW	M16×1.5	4-8	16	16-16.2	8	18
M18-NW	M18×1.5	5-10	18	18-18.2	8	20
M20-NW	M20×1.5	6-12	20	20-20.2	8	22
M22-NW	M22×1.5	10-14	22	22-22.2	8	24
M24-NW	M24×1.5	10-14	24	24-24.2	9	24/27
M25A-NW	M25×1.5	10-14	25	25-25.2	9	24/27
M25B-NW	M25×1.5	8-16	25	25-25.2	9	27
M25C-NW	M25×1.5	13-18	25	25-25.2	9	30/27
M27A-NW	M27×1.5	13-18	27	27-27.2	9	30
M27B-NW	M27×2	13-18	27	27-27.2	9	30
M28A-NW	M28×1.5	13-18	28	28-28.2	9	30
M28B-NW	M28×2	13-18	28	28-28.2	9	30
M30A-NW	M30×1.5	13-18	30	30-30.2	9	30/32
M30B-NW	M30×2	13-18	30	30-30.2	9	30/32
M32A-NW	M32×1.5	15-22	32	32-32.2	10	35
M32B-NW	M32×1.5	16-20	32	32-32.2	10	35
M32C-NW	M32×2	15-22	32	32-32.2	10	35
M36A-NW	M36×1.5	18-25	36	36-36.2	10	40
M36B-NW	M36×2	18-25	36	36-36.2	10	40
M37A-NW	M37×1.5	18-25	37	37-37.2	10	40
M37B-NW	M37×2	18-25	37	37-37.2	10	40
M40A-NW	M40×1.5	18-25	40	40-40.2	11	40/45
M40B-NW	M40×2	18-25	40	40-40.2	11	40/45
M40C-NW	M40×1.5	22-30	40	40-40.2	11	45
M40D-NW	M40×2	22-30	40	40-40.2	11	45
M42A-NW	M42×1.5	22-30	42	42-42.2	11	45
M42B-NW	M42×2	22-30	42	42-42.2	11	45
M50A-NW	M50×1.5	32-38	50	50-50.2	12	57/55
M50B-NW	M50×2	32-38	50	50-50.2	12	57/55
M60A-NW	M60×1.5	37-44	60	60-60.2	13	64
M60B-NW	M60×2	37-44	60	60-60.2	13	64
M63A-NW	M63×1.5	37-44	63	63-63.2	13	64/68
M63B-NW	M63×2	37-44	63	63-63.2	13	64/68
M72-NW	M72×2	42-52	72	72-72.2	15	78
M75-NW	M75×2	42-52	75	75-75.2	15	78
M80-NW	M80×2	50-62	80	80-80.2	18	86/88
M88-NW	M88×2	60-70	88	88-88.2	18	98
M100-NW	M100×2	70-80	100	100-100.2	20	110

Pressacavi serie M-NLW - Tipo di filettatura metrica
Codice	Specifiche della filettatura	Gamma di cavi disponibili (mm)	Diametro del filetto (mm)	Diametro del foro di montaggio (mm)	Lunghezza della filettatura (mm)	Dimensione della chiave (mm)
M12-NLW	M12×1.5	3-6.5	12	12-12.2	7	14
M14-NLW	M14×1.5	4-8	14	14-14.2	7	17
M16-NLW	M16×1.5	4-8	16	16-16.2	8	18
M18-NLW	M18×1.5	5-10	18	18-18.2	8	20
M20-NLW	M20×1.5	6-12	20	20-20.2	8	22
M22-NLW	M22×1.5	10-14	22	22-22.2	8	24
M24-NLW	M24×1.5	10-14	24	24-24.2	9	24/27
M25A-NLW	M25×1.5	10-14	25	25-25.2	9	24/27
M25B-NLW	M25×1.5	8-16	25	25-25.2	9	27
M25C-NLW	M25×1.5	13-18	25	25-25.2	9	30/27
M27A-NLW	M27×1.5	13-18	27	27-27.2	9	30
M27B-NLW	M27×2	13-18	27	27-27.2	9	30
M28A-NLW	M28×1.5	13-18	28	28-28.2	9	30
M28B-NLW	M28×2	13-18	28	28-28.2	9	30
M30A-NLW	M30×1.5	13-18	30	30-30.2	9	30/32
M30B-NLW	M30×2	13-18	30	30-30.2	9	30/32
M32A-NLW	M32×1.5	15-22	32	32-32.2	10	35
M32B-NLW	M32×1.5	16-20	32	32-32.2	10	35
M32C-NLW	M32×2	15-22	32	32-32.2	10	35
M36A-NLW	M36×1.5	18-25	36	36-36.2	10	40
M36B-NLW	M36×2	18-25	36	36-36.2	10	40
M37A-NLW	M37×1.5	18-25	37	37-37.2	10	40
M37B-NLW	M37×2	18-25	37	37-37.2	10	40
M40A-NLW	M40×1.5	18-25	40	40-40.2	11	40/45
M40B-NLW	M40×2	18-25	40	40-40.2	11	40/45
M40C-NLW	M40×1.5	22-30	40	40-40.2	11	45
M40D-NLW	M40×2	22-30	40	40-40.2	11	45
M42A-NLW	M42×1.5	22-30	42	42-42.2	11	45
M42B-NLW	M42×2	22-30	42	42-42.2	11	45
M50A-NLW	M50×1.5	32-38	50	50-50.2	12	57/55
M50B-NLW	M50×2	32-38	50	50-50.2	12	57/55
M60A-NLW	M60×1.5	37-44	60	60-60.2	13	64
M60B-NLW	M60×2	37-44	60	60-60.2	13	64
M63A-NLW	M63×1.5	37-44	63	63-63.2	13	64/68
M63B-NLW	M63×2	37-44	63	63-63.2	13	64/68
M72-NLW	M72×2	42-52	72	72-72.2	15	78
M75-NLW	M75×2	42-52	75	75-75.2	15	78
M80-NLW	M80×2	50-62	80	80-80.2	18	86/88
M88-NLW	M88×2	60-70	88	88-88.2	18	98
M100-NLW	M100×2	70-80	100	100-100.2	20	110

Pressacavi serie M-LBK - Tipo di filettatura metrica
Codice	Specifiche della filettatura	Gamma di cavi disponibili (mm)	Diametro del filetto (mm)	Diametro del foro di montaggio (mm)	Lunghezza della filettatura (mm)	Dimensione della chiave (mm)
M12-LBK	M12×1.5	3-6.5	12	12-12.2	7	14
M14-LBK	M14×1.5	4-8	14	14-14.2	7	17
M16-LBK	M16×1.5	4-8	16	16-16.2	8	18
M18-LBK	M18×1.5	5-10	18	18-18.2	8	20
M20-LBK	M20×1.5	6-12	20	20-20.2	8	22
M22-LBK	M22×1.5	10-14	22	22-22.2	8	24
M24-LBK	M24×1.5	10-14	24	24-24.2	9	24/27
M25A-LBK	M25×1.5	10-14	25	25-25.2	9	24/27
M25B-LBK	M25×1.5	8-16	25	25-25.2	9	27
M25C-LBK	M25×1.5	13-18	25	25-25.2	9	30/27
M27A-LBK	M27×1.5	13-18	27	27-27.2	9	30
M27B-LBK	M27×2	13-18	27	27-27.2	9	30
M28A-LBK	M28×1.5	13-18	28	28-28.2	9	30
M28B-LBK	M28×2	13-18	28	28-28.2	9	30
M30A-LBK	M30×1.5	13-18	30	30-30.2	9	30/32
M30B-LBK	M30×2	13-18	30	30-30.2	9	30/32
M32A-LBK	M32×1.5	15-22	32	32-32.2	10	35
M32B-LBK	M32×1.5	16-20	32	32-32.2	10	35
M32C-LBK	M32×2	15-22	32	32-32.2	10	35
M36A-LBK	M36×1.5	18-25	36	36-36.2	10	40
M36B-LBK	M36×2	18-25	36	36-36.2	10	40
M37A-LBK	M37×1.5	18-25	37	37-37.2	10	40
M37B-LBK	M37×2	18-25	37	37-37.2	10	40
M40A-LBK	M40×1.5	18-25	40	40-40.2	11	40/45
M40B-LBK	M40×2	18-25	40	40-40.2	11	40/45
M40C-LBK	M40×1.5	22-30	40	40-40.2	11	45
M40D-LBK	M40×2	22-30	40	40-40.2	11	45
M42A-LBK	M42×1.5	22-30	42	42-42.2	11	45
M42B-LBK	M42×2	22-30	42	42-42.2	11	45
M50A-LBK	M50×1.5	32-38	50	50-50.2	12	57/55
M50B-LBK	M50×2	32-38	50	50-50.2	12	57/55
M60A-LBK	M60×1.5	37-44	60	60-60.2	13	64
M60B-LBK	M60×2	37-44	60	60-60.2	13	64
M63A-LBK	M63×1.5	37-44	63	63-63.2	13	64/68
M63B-LBK	M63×2	37-44	63	63-63.2	13	64/68
M72-LBK	M72×2	42-52	72	72-72.2	15	78
M75-LBK	M75×2	42-52	75	75-75.2	15	78
M80-LBK	M80×2	50-62	80	80-80.2	18	86/88
M88-LBK	M88×2	60-70	88	88-88.2	18	98
M100-LBK	M100×2	70-80	100	100-100.2	20	110

Raccordi in acciaio inox antideflagranti (ATEX/IECEx)

Pressacavi antideflagranti - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIM16	8-14	15	24
M20 × 1.5	Ex-VIM20	8-14	15	24
M25 × 1.5	Ex-VIM25	8-17	15	30
M32 × 1.5	Ex-VIM32	12-24	17	38
M40 × 1.5	Ex-VIM40	18-30	17	45
M50 × 1.5	Ex-VIM50	24-36	20	55
M63 × 1.5	Ex-VIM63	30-46	20	68
M75 × 2.0	Ex-VIM75	36-60	22	80
M88 × 2.0	Ex-VIM88	58-72	22	96
M110 × 2.0	Ex-VIM110	66-90	22	125

Pressacavi a prova di esplosione - Serie con filettatura NPT
Filettatura NPT	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
NPT 3/8	Ex-VINPT3/8	8-14	15	24
NPT 1/2	Ex-VINPT1/2	8-14	15	24
NPT 3/4	Ex-VINPT3/4	8-17	15	30
NPT 1	Ex-VINPT1	12-24	17	38
NPT 1-1/4	Ex-VINPT1-1/4	18-30	17	45
NPT 1-1/2	Ex-VINPT1-1/2	24-36	20	55
NPT 2	Ex-VINPT2	30-46	20	68
NPT 2-1/2	Ex-VINPT2-1/2	36-60	22	80
NPT 3	Ex-VINPT3	58-72	22	96
NPT 4	Ex-VINPT4	66-90	22	125

Pressacavi antideflagranti - Serie G
Filo G	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
G 3/8	Ex-VIG3/8	8-14	15	24
G 1/2	Ex-VIG1/2	8-14	15	24
G 3/4	Ex-VIG3/4	8-17	15	30
G 1	Ex-VIG1	12-24	17	38
G 1-1/4	Ex-VIG1-1/4	18-30	17	45
G 1-1/2	Ex-VIG1-1/2	24-36	20	55
G 2	Ex-VIG2	30-46	20	68
G 2-1/2	Ex-VIG2-1/2	36-60	22	80
G 3	Ex-VIG3	58-72	22	96
G 4	Ex-VIG4	66-90	22	125

Pressacavi antideflagranti - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIGM16	8-14	15	24
M20 × 1.5	Ex-VIGM20	5-14	15	24
M25 × 1.5	Ex-VIGM25	5-17	15	30
M32 × 1.5	Ex-VIGM32	8-24	17	38
M40 × 1.5	Ex-VIGM40	10-30	17	45
M50 × 1.5	Ex-VIGM50	12-36	20	55
M63 × 1.5	Ex-VIGM63	18-46	20	68
M75 × 2.0	Ex-VIGM75	20-60	22	80
M88 × 2.0	Ex-VIGM88	22-72	22	96
M110 × 2.0	Ex-VIGM110	30-90	22	125

Pressacavi a prova di esplosione - Serie con filettatura NPT
Filettatura NPT	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
NPT 3/8	Ex-VIGNPT3/8	8-14	15	24
NPT 1/2	Ex-VIGNPT1/2	5-14	15	24
NPT 3/4	Ex-VIGNPT3/4	5-17	15	30
NPT 1	Ex-VIGNPT1	8-24	17	38
NPT 1-1/4	Ex-VIGNPT1-1/4	10-30	17	45
NPT 1 1/2	Ex-VIGNPT1-1/2	12-36	20	55
NPT 2	Ex-VIGNPT2	18-46	20	68
NPT 2-1/2	Ex-VIGNPT2-1/2	20-60	22	80
NPT 3	Ex-VIGNPT3	22-72	22	96
NPT 4	Ex-VIGNPT4	30-90	22	125

Pressacavi antideflagranti - Serie G
Filo G	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
G 3/8	Ex-VIGG3/8	8-14	15	24
G 1/2	Ex-VIGG1/2	5-14	15	24
G 3/4	Ex-VIGG3/4	5-17	15	30
G 1	Ex-VIGG1	8-24	17	38
G 1-1/4	Ex-VIGG1-1/4	10-30	17	45
G 1-1/2	Ex-VIGG1-1/2	12-36	20	55
G 2	Ex-VIGG2	18-46	20	68
G 2-1/2	Ex-VIGG2-1/2	20-60	22	80
G 3	Ex-VIGG3	22-72	22	96
G 4	Ex-VIGG4	30-90	22	125

Pressacavi antideflagranti - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIIIGM16	5-16	10	15	24
M20 × 1.5	Ex-VIIIGM20	5-16	10	15	24
M20 × 1,5D	Ex-VIIIGM20D	5-20	15	15	30
M25 × 1.5	Ex-VIIIGM25	5-20	15	15	30
M25 × 1,5D	Ex-VIIIGM25D	8-26	20	15	38
M32 × 1.5	Ex-VIIIGM32	8-26	20	17	38
M32 × 1,5D	Ex-VIIIGM32D	15-33	26	17	45
M40 × 1.5	Ex-VIIIGM40-33	15-33	26	17	45
M40 × 1,5D	Ex-VIIIGM40D	16-40	33	17	55
M50 × 1.5	Ex-VIIIGM50	16-40	33	20	55
M50 × 1,5D	Ex-VIIIGM50D	18-50	41	20	68
M63 × 1.5	Ex-VIIIGM63	18-50	41	20	68
M63 × 1,5D	Ex-VIIIGM63D	25-64	53	20	82
M75 × 2	Ex-VIIIGM75	25-64	53	22	82
M88 × 2	Ex-VIIIGM88	31-80	75	22	98
M100 × 2	Ex-VIIIGM100	40-96	83	22	110
M115 × 2	Ex-VIIIGM115	40-103	90	22	125
M130 × 2	Ex-VIIIGM130	98-119	100	22	140

Pressacavi a prova di esplosione - Serie con filettatura NPT
Filettatura NPT	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
NPT 3/8	Ex-VIIIGNPT3/8	5-16	10	15	24
NPT 1/2	Ex-VIIIGNPT1/2	5-16	10	15	24
NPT 1/2D	Ex-VIIIGNPT1/2D	5-20	15	15	30
NPT 3/4	Ex-VIIIGNPT3/4	5-20	15	15	30
NPT 3/4D	Ex-VIIIGNPT3/4D	8-26	20	15	38
NPT 1	Ex-VIIIGNPT1	8-26	20	17	38
NPT 1D	Ex-VIIIGNPT1D	15-33	26	17	45
NPT 1-1/4	Ex-VIIIGNPT1-1/4	15-33	26	17	45
NPT 1-1/4D	Ex-VIIIGNPT1-1/4D	16-40	33	17	55
NPT 1-1/2	Ex-VIIIGNPT1-1/2	16-40	33	20	55
NPT 1-1/2D	Ex-VIIIGNPT1-1/2D	18-50	41	20	68
NPT 2	Ex-VIIIGNPT2	18-50	41	20	68
NPT 2D	Ex-VIIIGNPT2D	25-64	53	20	82
NPT 2-1/2	Ex-VIIIGNPT2-1/2	25-64	53	22	82
NPT 3	Ex-VIIIGNPT3	31-80	75	22	98
NPT 4	Ex-VIIIGNPT4	40-103	90	22	125

Pressacavi antideflagranti - Serie G
Filo G	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
G 3/8	Ex-VIIIGG3/8	5-16	10	15	24
G 1/2	Ex-VIIIGG1/2	5-16	10	15	24
G 1/2D	Ex-VIIIGG1/2D	5-20	15	15	30
G 3/4	Ex-VIIIGG3/4	5-20	15	15	30
G 3/4D	Ex-VIIIGG3/4D	8-26	20	15	38
G 1	Ex-VIIIGG1	8-26	20	17	38
G 1D	Ex-VIIIGG1D	15-33	26	17	45
G 1-1/4	Ex-VIIIGG1-1/4	15-33	26	17	45
G 1-1/4D	Ex-VIIIGG1-1/4D	16-40	33	17	55
G 1-1/2	Ex-VIIIGG1-1/2	16-40	33	20	55
G 1-1/2D	Ex-VIIIGG1-1/2D	18-50	41	20	68
G 2	Ex-VIIIGG2	18-50	41	20	68
G 2D	Ex-VIIIGG2D	25-64	53	20	82
G 2-1/2	Ex-VIIIGG2-1/2	25-64	53	22	82
G 3	Ex-VIIIGG3	31-80	75	22	98
G 4	Ex-VIIIGG4	40-103	90	22	125

Pressacavi antideflagranti - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
M16 × 1.5	Ex-VIIGM16	5-16	10	15	24
M20 × 1.5	Ex-VIIGM20	5-16	10	15	24
M20 × 1,5D	Ex-VIIGM20D	5-20	15	15	30
M25 × 1.5	Ex-VIIGM25	5-20	15	15	30
M25 × 1,5D	Ex-VIIGM25D	8-26	20	15	38
M32 × 1.5	Ex-VIIGM32	8-26	20	17	38
M32 × 1,5D	Ex-VIIGM32D	15-33	26	17	45
M40 × 1.5	Ex-VIIGM40-33	15-33	26	17	45
M40 × 1,5D	Ex-VIIGM40D	16-40	33	17	55
M50 × 1.5	Ex-VIIGM50	16-40	33	20	55
M50 × 1,5D	Ex-VIIGM50D	18-50	41	20	68
M63 × 1.5	Ex-VIIGM63	18-50	41	20	68
M63 × 1,5D	Ex-VIIGM63D	25-64	53	20	82
M75 × 2	Ex-VIIGM75	25-64	53	22	82
M88 × 2	Ex-VIIGM88	31-80	75	22	98
M100 × 2	Ex-VIIGM100	40-96	83	22	110
M115 × 2	Ex-VIIGM115	40-103	90	22	125
M130 × 2	Ex-VIIGM130	98-119	100	22	140

Pressacavi a prova di esplosione - Serie con filettatura NPT
Filettatura NPT	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
NPT 3/8	Ex-VIIGNPT3/8	5-16	10	15	24
NPT 1/2	Ex-VIIGNPT1/2	5-16	10	15	24
NPT 1/2D	Ex-VIIGNPT1/2D	5-20	15	15	30
NPT 3/4	Ex-VIIGNPT3/4	5-20	15	15	30
NPT 3/4D	Ex-VIIGNPT3/4D	8-26	20	15	38
NPT 1	Ex-VIIGNPT1	8-26	20	17	38
NPT 1D	Ex-VIIGNPT1D	15-33	26	17	45
NPT 1-1/4	Ex-VIIGNPT1-1/4	15-33	26	17	45
NPT 1-1/4D	Ex-VIIGNPT1-1/4D	16-40	33	17	55
NPT 1-1/2	Ex-VIIGNPT1-1/2	16-40	33	20	55
NPT 1-1/2D	Ex-VIIGNPT1-1/2D	18-50	41	20	68
NPT 2	Ex-VIIGNPT2	18-50	41	20	68
NPT 2D	Ex-VIIGNPT2D	25-64	53	20	82
NPT 2-1/2	Ex-VIIGNPT2-1/2	25-64	53	22	82
NPT 3	Ex-VIIGNPT3	31-80	75	22	98
NPT 4	Ex-VIIGNPT4	40-103	90	22	125

Pressacavi antideflagranti - Serie G
Filo G	Numero di prodotto	Gamma di bloccaggio (mm)	Max. Uscita (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
G 3/8	Ex-VIIGG3/8	5-16	10	15	24
G 1/2	Ex-VIIGG1/2	5-16	10	15	24
G 1/2D	Ex-VIIGG1/2D	5-20	15	15	30
G 3/4	Ex-VIIGG3/4	5-20	15	15	30
G 3/4D	Ex-VIIGG3/4D	8-26	20	15	38
G 1	Ex-VIIGG1	8-26	20	17	38
G 1D	Ex-VIIGG1D	15-33	26	17	45
G 1-1/4	Ex-VIIGG1-1/4	15-33	26	17	45
G 1-1/4D	Ex-VIIGG1-1/4D	16-40	33	17	55
G 1-1/2	Ex-VIIGG1-1/2	16-40	33	20	55
G 1-1/2D	Ex-VIIGG1-1/2D	18-50	41	20	68
G 2	Ex-VIIGG2	18-50	41	20	68
G 2D	Ex-VIIGG2D	25-64	53	20	82
G 2-1/2	Ex-VIIGG2-1/2	25-64	53	22	82
G 3	Ex-VIIGG3	31-80	75	22	98
G 4	Ex-VIIGG4	40-103	90	22	125

Pressacavi antideflagranti - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
M12 × 1.5	Ex-BGM12-8	4-8	12	18/18
M14 × 1.5	Ex-BGM14-8	4-8	12	18/18
M16 × 1.5	Ex-BGM16-8	4-8	12	18/18
M16 × 1.5	Ex-BGM16-10	5-10	12	22/22
M18 × 1.5	Ex-BGM18-10	5-10	12	22/22
M20 × 1.5	Ex-BGM20-10	5-10	12	22/24
	Ex-BGM20-12	8-12	12	24/24
	Ex-BGM20-14	10-14	12	26/26
M22 × 1.5	Ex-BGM22-14	10-14	12	26/26
M24 × 1.5	Ex-BGM24-14	10-14	12	26/26
M25 × 1.5	Ex-BGM25-12	8-12	15	24/30
	Ex-BGM25-14	10-14	15	26/30
	Ex-BGM25-18	13-18	15	32/32
M27 × 1.5	Ex-BGM27-18	13-18	15	32/32
M30 × 1.5	Ex-BGM30-18	13-18	15	32/32
M32 × 1.5	Ex-BGM32-25	18-25	17	40/40
M36 × 1.5	Ex-BGM36-25	18-25	17	40/40
M40 × 1.5	Ex-BGM40-32	25-32	17	50/50
M48 × 1.5	Ex-BGM48-32	25-32	17	50/50
M50 × 1.5	Ex-BGM50-39	32-39	17	60/60
M60 × 1.5	Ex-BGM60-44	36-44	17	65/65
M63 × 1.5	Ex-BGM63-44	36-44	17	65/68
M63 × 1.5	Ex-BGM63-54	45-54	17	75/75
M64 × 2.0	Ex-BGM64-54	45-54	17	75/75
M72 × 1.5	Ex-BGM72-54	45-54	20	80/80
M75 × 2.0	Ex-BGM75-66	55-66	20	85/90
M78 × 2.0	Ex-BGM78-66	55-66	20	90/90
M80 × 2.0	Ex-BGM80-66	55-66	20	90/90
M88 × 2.0	Ex-BGM88-77	67-77	20	100/100
M90 × 2.0	Ex-BGM90-77	67-77	20	100/100
M100 × 2.0	Ex-BGM100-87	78-87	20	110/110
M110 × 2.0	Ex-BGM110-99	88-99	20	122/122
M120 × 2.0	Ex-BGM120-108	99-108	20	132/132

Pressacavi a prova di esplosione - Serie con filettatura NPT
Filettatura NPT	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
NPT 1/4	Ex-BGNPT1/4-8	4-8	12	18/18
NPT 3/8	Ex-BGNPT3/8-10	6-10	12	22/22
NPT 1/2-S	Ex-BGNPT1/2S-12	8-12	12	24/24
NPT 1/2-D	Ex-BGNPT1/2D-14	10-14	12	26/26
NPT 3/4	Ex-BGNPT3/4-10	6-10	15	22/32
	Ex-BGNPT3/4-14	10-14	15	26/32
	Ex-BGNPT3/4-18	13-18	15	32/32
NPT 1	Ex-BGNPT1-25	18-25	17	40/40
NPT 1-1/4	Ex-BGNPT1-1/4-32	25-32	17	50/50
NPT 1-1/2	Ex-BGNPT1-1/2-32	25-32	17	50/52
NPT 1-1/2	Ex-BGNPT1-1/2-39	32-39	17	52/52
NPT 2-S	Ex-BGNPT2S-44	37-44	17	65/65
NPT 2-1/2	Ex-BGNPT2-1/2-54	44-54	20	75/85
NPT 2-1/2	Ex-BGNPT2-1/2-66	54-66	20	85/85
NPT 3-S	Ex-BGNPT3S-77	66-77	20	100/100
NPT 4-S	Ex-BGNPT4S-99	88-99	20	122/122

Pressacavi antideflagranti - Serie G
Filo G	Numero di prodotto	Gamma di bloccaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
G 1/4	Ex-BGG1/4-8	4-8	12	18/18
G 3/8	Ex-BGG3/8-10	6-10	12	22/22
G 1/2-S	Ex-BGG1/2S-12	8-12	12	24/24
G 1/2-D	Ex-BGG1/2D-14	10-14	12	26/26
G 3/4	Ex-BGG3/4-10	6-10	15	22/32
	Ex-BGG3/4-14	10-14	15	26/32
	Ex-BGG3/4-18	13-18	15	32/32
G 1	Ex-BGG1-25	18-25	17	40/40
G 1-1/4	Ex-BGG1-1/4-32	25-32	17	50/50
G 1-1/2	Ex-BGG1-1/2-32	25-32	17	50/52
G 1-1/2	Ex-BGG1-1/2-39	32-39	17	52/52
G 2	Ex-BGG2-44	37-44	17	65/65
G 2-1/2	Ex-BGG2-1/2-54	44-54	20	75/85
G 2-1/2	Ex-BGG2-1/2-66	54-66	20	85/85
G 3	Ex-BGG3-77	66-77	20	100/100
G 4	Ex-BGG4-99	88-99	20	122/122

Pressacavi antideflagranti - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Gamma di bloccaggio Φ (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Lato opposto (mm)
M16×1.5	Ex-BDTM16	15	16	19	20
M20×1.5	Ex-BDTM20	15	20	19	24
M25×1.5	Ex-BDTM25	15	25	20	30
M32×1.5	Ex-BDTM32	17	32	22	36
M40×1.5	Ex-BDTM40	17	40	23	45
M50×1.5	Ex-BDTM50	20	50	27	55
M60×1.5	Ex-BDTM60	20	60	27	64
M63×1.5	Ex-BDTM63	20	63	27	68
M75×2.0	Ex-BDTM75	22	75	30	80
M88×2.0	Ex-BDTM88	22	88	31	96
M100×2.0	Ex-BDTM100	22	100	32	110
M115×2.0	Ex-BDTM115	22	115	33	125

Pressacavi antideflagranti - Serie con filettatura americana
Filo americano	Numero di prodotto	Gamma di bloccaggio Φ (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Lato opposto (mm)
NPT1/2	Ex-BDTNPT1/2	15	21.22	19	24
NPT3/4	Ex-BDTNPT3/4	15	26.56	20	30
NPT1	Ex-BDTNPT1	17	33.28	22	36
NPT1-1/4	Ex-BDTNPT1-1/4	17	41.98	23	45
NPT1-1/2	Ex-BDTNPT1-1/2	20	48.05	27	55
NPT2	Ex-BDTNPT2	20	60.09	27	64
NPT2-1/2	Ex-BDTNPT2-1/2	22	72.69	30	80
NPT3	Ex-BDTNPT3	22	88.60	31	96
NPT4	Ex-BDTNPT4	22	113.97	33	125

Pressacavi antideflagranti - Serie con filettatura in pollici
Filettatura in pollici	Numero di prodotto	Gamma di bloccaggio Φ (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Lato opposto (mm)
G1/2	Ex-BDTG1/2	15	20.95	19	24
G3/4	Ex-BDTG3/4	15	26.44	20	30
G1	Ex-BDTG1	17	33.25	22	36
G1-1/4	Ex-BDTG1-1/4	17	41.91	23	45
G1-1/2	Ex-BDTG1-1/2	20	47.80	27	55
G2	Ex-BDTG2	20	59.61	27	64
G2-1/2	Ex-BDTG2-1/2	22	75.18	30	80
G3	Ex-BDTG3	22	87.88	31	96
G4	Ex-BDTG4	22	113.03	33	125

Pressacavi - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
M16×1.5	BGJAM16	15	16	34	22
M20×1.5	BGJAM20	15	20	34	27
M25×1.5	BGJAM25	15	25	34	32
M32×1.5	BGJAM32	17	32	39	38
M40×1.5	BGJAM40	17	40	39	47
M50×1.5	BGJAM50	20	50	46	57
M63×1.5	BGJAM63	20	63	46	68
M75×2.0	BGJAM75	20	75	47	84
M90×2.0	BGJAM90	20	90	47	98
M115×2.0	BGJAM115	20	115	48	125

Pressacavi - Serie a filettatura americana
Filo americano	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
NPT3/8	BGJANPT3/8	15	17.05	34	22
NPT1/2	BGJANPT1/2	15	21.22	34	27
NPT3/4	BGJANPT3/4	15	26.56	34	32
NPT1	BGJANPT1	17	33.28	39	38
NPT1-1/4	BGJANPT1-1/4	17	41.98	39	47
NPT1-1/2	BGJANPT1-1/2	20	48.05	46	57
NPT2	BGJANPT2	20	60.09	46	68
NPT2-1/2	BGJANPT2-1/2	20	72.69	47	84
NPT3	BGJANPT3	20	88.60	47	98
NPT4	BGJANPT4	20	113.97	48	125

Pressacavi - Serie con filettatura in pollici
Filettatura in pollici	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
G3/8	BGJAG3/8	15	16.66	34	22
G1/2	BGJAG1/2	15	20.95	34	27
G3/4	BGJAG3/4	15	26.44	34	32
G1	BGJAG1	17	33.25	39	38
G1-1/4	BGJAG1-1/4	17	41.91	39	47
G1-1/2	BGJAG1-1/2	20	47.80	46	57
G2	BGJAG2	20	59.61	46	68
G2-1/2	BGJAG2-1/2	20	75.18	47	84
G3	BGJAG3	20	87.88	47	98
G4	BGJAG4	20	113.03	48	125

Pressacavi - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
M16×1.5	BGJBM16	15	16	34	22
M20×1.5	BGJBM20	15	20	34	27
M25×1.5	BGJBM25	15	25	34	32
M32×1.5	BGJBM32	17	32	39	38
M40×1.5	BGJBM40	17	40	39	47
M50×1.5	BGJBM50	20	50	46	57
M63×1.5	BGJBM63	20	63	46	68
M75×2.0	BGJBM75	20	75	47	84
M90×2.0	BGJBM90	20	90	47	98
M115×2.0	BGJBM115	20	115	48	125

Pressacavi - Serie a filettatura americana
Filo americano	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
NPT3/8	BGJBNPT3/8	15	17.05	34	22
NPT1/2	BGJBNPT1/2	15	21.22	34	27
NPT3/4	BGJBNPT3/4	15	26.56	34	32
NPT1	BGJBNPT1	17	33.28	39	38
NPT1-1/4	BGJBNPT1-1/4	17	41.98	39	47
NPT1-1/2	BGJBNPT1-1/2	20	48.05	46	57
NPT2	BGJBNPT2	20	60.09	46	68
NPT2-1/2	BGJBNPT2-1/2	20	72.69	47	84
NPT3	BGJBNPT3	20	88.60	47	98
NPT4	BGJBNPT4	20	113.97	48	125

Pressacavi - Serie con filettatura in pollici
Filettatura in pollici	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
G3/8	BGJBG3/8	15	16.66	34	22
G1/2	BGJBG1/2	15	20.95	34	27
G3/4	BGJBG3/4	15	26.44	34	32
G1	BGJBG1	17	33.25	39	38
G1-1/4	BGJBG1-1/4	17	41.91	39	47
G1-1/2	BGJBG1-1/2	20	47.80	46	57
G2	BGJBG2	20	59.61	46	68
G2-1/2	BGJBG2-1/2	20	75.18	47	84
G3	BGJBG3	20	87.88	47	98
G4	BGJBG4	20	113.03	48	125

Pressacavi - Serie con filettatura metrica
Filettatura metrica	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
M16×1.5	BGJCM16	15	16	34	20
M20×1.5	BGJCM20	15	20	34	24
M25×1.5	BGJCM25	15	25	34	30
M32×1.5	BGJCM32	17	32	39	38
M40×1.5	BGJCM40	17	40	39	45
M50×1.5	BGJCM50	20	50	46	55
M63×1.5	BGJCM63	20	63	46	68
M75×2.0	BGJCM75	20	75	47	80
M90×2.0	BGJCM90	20	90	47	98
M115×2.0	BGJCM115	20	115	48	120

Pressacavi - Serie a filettatura americana
Filo americano	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
NPT3/8	BGJCNPT3/8	15	17.05	34	20
NPT1/2	BGJCNPT1/2	15	21.22	34	24
NPT3/4	BGJCNPT3/4	15	26.56	34	30
NPT1	BGJCNPT1	17	33.28	39	38
NPT1-1/4	BGJCNPT1-1/4	17	41.98	39	45
NPT1-1/2	BGJCNPT1-1/2	20	48.05	46	55
NPT2	BGJCNPT2	20	60.09	46	68
NPT2-1/2	BGJCNPT2-1/2	20	72.69	47	80
NPT3	BGJCNPT3	20	88.60	47	98
NPT4	BGJCNPT4	20	113.97	48	120

Pressacavi - Serie con filettatura in pollici
Filettatura in pollici	Numero di prodotto	Lunghezza della filettatura GL (mm)	Diametro del filetto AG (mm)	Lunghezza complessiva OL (mm)	Dimensione della chiave (mm)
G3/8	BGJCG3/8	15	16.66	34	20
G1/2	BGJCG1/2	15	20.95	34	24
G3/4	BGJCG3/4	15	26.44	34	30
G1	BGJCG1	17	33.25	39	38
G1-1/4	BGJCG1-1/4	17	41.91	39	45
G1-1/2	BGJCG1-1/2	20	47.80	46	55
G2	BGJCG2	20	59.61	46	68
G2-1/2	BGJCG2-1/2	20	75.18	47	80
G3	BGJCG3	20	87.88	47	98
G4	BGJCG4	20	113.03	48	120

Pressacavi - Riduttori per filettatura metrica
Filettatura metrica	Numero di prodotto	Filetto maschio	Filettatura interna	Diametro del filetto AG (mm)	Lunghezza complessiva (mm)	Dimensione della chiave (mm)
M20-M16	BGJDM16	M20×1.5	M16×1.5	20-16	22	24
M25-M20	BGJDM20	M25×1.5	M20×1.5	25-20	25	24
M32-M25	BGJDM25	M32×1.5	M25×1.5	32-25	28	30
M40-M32	BGJDM32	M40×1.5	M32×1.5	40-32	30	38
M50-M32	BGJDM40	M50×1.5	M40×1.5	50-40	30	45
M63-M50	BGJDM50	M63×1.5	M50×1.5	63-50	32	55
M75-M63	BGJDM63	M75×1.5	M63×1.5	75-63	35	68
M90-M75	BGJDM75	M90×2	M75×1.5	90-75	36	80
M115-M90	BGJDM90	M115×2	M90×2	115-90	36	98

Pressacavi - Riduttori per filettatura NPT
Filettatura NPT	Numero di prodotto	Filetto maschio	Filettatura interna	Diametro del filetto AG (mm)	Lunghezza complessiva (mm)	Dimensione della chiave (mm)
NPT1/2-NPT3/8	BGJDNPT3/8	NPT1/2	NPT3/8	21.22-17.05	22	24
NPT3/4-NPT1/2	BGJDNPT1/2	NPT3/4	NPT1/2	26.56-21.22	25	24
NPT1-NPT3/4	BGJDNPT3/4	NPT1	NPT3/4	33.28-26.56	28	30
NPT1-1/4-NPT1	BGJDNPT1	NPT1-1/4	NPT1	41.98-33.28	30	38
NPT1-1/2-NPT1-1/4	BGJDNPT1-1/4	NPT1-1/2	NPT1-1/4	48.05-41.98	30	45
NPT2-NPT1-1/2	BGJDNPT1-1/2	NPT2	NPT1-1/2	60.09-48.05	32	55
NPT2-1/2-NPT2	BGJDNPT2	NPT2-1/2	NPT2	72.69-60.09	35	68
NPT3-NPT2-1/2	BGJDNPT2-1/2	NPT3	NPT2-1/2	88.60-72.69	36	80
NPT4-NPT3	BGJDNPT3	NPT4	NPT3	113.97-88.60	36	98

Pressacavi - Riduttori per filettatura G
Filo G	Numero di prodotto	Filetto maschio	Filettatura interna	Diametro del filetto AG (mm)	Lunghezza complessiva (mm)	Dimensione della chiave (mm)
G1/2-G3/8	BGJDG3/8	G1/2	G3/8	20.95-16.66	22	24
G3/4-G1/2	BGJDG1/2	G3/4	G1/2	26.44-20.95	25	24
G1-G3/4	BGJDG3/4	G1	G3/4	33.25-26.44	28	30
G1-1/4-G1	BGJDG1	G1-1/4	G1	41.91-33.25	30	38
G1-1/2-G1-1/4	BGJDG1-1/4	G1-1/2	G1-1/4	47.80-41.91	30	45
G2-G1-1/2	BGJDG1-1/2	G2	G1-1/2	59.61-47.80	32	55
G2-1/2-G2	BGJDG2	G2-1/2	G2	75.18-59.61	35	68
G3-G2-1/2	BGJDG2-1/2	G3	G2-1/2	87.88-75.18	36	80
G4-G3	BGJDG3	G4	G3	113.03-87.88	36	98

Schermatura EMC Ghiandole in acciaio inox

Pressacavi serie M con filettatura metrica di tipo E
Codice	Thread MG	Gamma di cavi (mm)	Diametro del filetto (mm)	Diametro del foro di montaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
E.M12A-EMC	M12×1.5	3-5.3	12	12-12.3	8	17/17
E.M12B-EMC	M12×1.5	4.5-7.8	12	12-12.3	8	17/17
E.M16A-EMC	M16×1.5	4-7	16	16-16.3	9	22/22
E.M16B-EMC	M16×1.5	6-10	16	16-16.3	9	22/22
E.M20A-EMC	M20×1.5	5-8.8	20	20-20.3	9.5	24/24
E.M20B-EMC	M20×1.5	7-12	20	20-20.3	9.5	24/24
E.M20C-EMC	M20×1.5	9-14	20	20-20.3	9.5	26/26
E.M25A-EMC	M25×1.5	12-16	25	25-25.4	12	32/32
E.M25B-EMC	M25×1.5	14-18	25	25-25.4	12	32/32
E.M32A-EMC	M32×1.5	16-22	32	32-32.4	12.5	41/41
E.M32B-EMC	M32×1.5	18-25	32	32-32.4	12.5	41/41
E.M40A-EMC	M40×1.5	21-25	40	40-40.4	15	50/50
E.M40B-EMC	M40×1.5	24-30	40	40-40.4	15	50/50
E.M50A-EMC	M50×1.5	26-32	50	50-50.4	15	60/60
E.M50B-EMC	M50×1.5	31-41	50	50-50.4	15	60/60
E.M63A-EMC	M63×1.5	40-46	63	63-63.4	15	73/73
E.M63B-EMC	M63×1.5	44-51	63	63-63.4	15	73/73
E.M75A-EMC	M75×1.5	50-56	75	75-75.6	15	85/85
E.M75B-EMC	M75×1.5	56-66	75	75-75.6	15	85/85
E.M90A-EMC	M90×1.5	58-68	90	90-91	20	102/102
E.M90B-EMC	M90×1.5	66-77	90	90-91	20	102/102
E.M100A-EMC	M100×1.5	58-68	100	100-101	25	116/116
E.M100B-EMC	M100×1.5	66-77	100	100-101	25	116/116

Pressacavi serie PG con filettatura metrica di tipo E
Codice	Thread MG	Gamma di cavi (mm)	Diametro del filetto (mm)	Diametro del foro di montaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
E.PG7A-EMC	PG7-EMC	3-5.3	12.5	12.5-12.8	8	17/17
E.PG7B-EMC	PG7-EMC	4.5-7.8	12.5	12.5-12.8	8	17/17
E.PG9A-EMC	PG9-EMC	3-5.8	15.2	15.2-15.5	8	18/18
E.PG9B-EMC	PG9-EMC	4.5-7.8	15.2	15.2-15.5	8	18/18
E.PG11A-EMC	PG11-EMC	4-7	18.6	18.6-18.9	9	22/22
E.PG11B-EMC	PG11-EMC	6-10	18.6	18.6-18.9	9	22/22
E.PG13.5A-EMC	PG13.5-EMC	5-8.8	20.4	20.4-20.7	9.5	24/24
E.PG13.5B-EMC	PG13.5-EMC	7-12	20.4	20.4-20.7	9.5	24/24
E.PG16A-EMC	PG16-EMC	7-11	22.5	22.5-22.8	9.5	26/26
E.PG16B-EMC	PG16-EMC	9-14	22.5	22.5-22.8	9.5	26/26
E.PG21A-EMC	PG21-EMC	12-16	28.3	28.3-28.7	12	32/32
E.PG21B-EMC	PG21-EMC	14-18	28.3	28.3-28.7	12	32/32
E.PG29A-EMC	PG29-EMC	16-22	37	37-37.4	12.5	41/41
E.PG29B-EMC	PG29-EMC	18-25	37	37-37.4	12.5	41/41
E.PG36A-EMC	PG36-EMC	21-25	47	47-47.4	15	50/50
E.PG36B-EMC	PG36-EMC	24-30	47	47-47.4	15	50/50

Serie G a filettatura controllata E e serie NPT a filettatura americana E
Codice	Thread MG	Gamma di cavi (mm)	Diametro del filetto (mm)	Diametro del foro di montaggio (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)
E.G1/4A-EMC	G(PF)1/4″	3-5.3	13.157	13.2-13.4	8	17/17
E.G1/4B-EMC	G(PF)1/4″	4.5-7.8	13.157	13.2-13.4	8	17/17
E.G3/8A-EMC	G(PF)3/8″	4-7	16.662	16.7-16.9	9	22/22
E.G3/8B-EMC	G(PF)3/8″	6-10	16.662	16.7-16.9	9	22/22
E.G1/2A-EMC	G(PF)1/2″	7-11	20.955	21-21.2	9.5	26/26
E.G1/2B-EMC	G(PF)1/2″	9-14	20.955	21-21.2	9.5	26/26
E.G3/4A-EMC	G(PF)3/4″	12-16	26.441	26.5-26.8	12	32/32
E.G3/4B-EMC	G(PF)3/4″	14-18	26.441	26.5-26.8	12	32/32
E.G1A-EMC	G(PF)1″	16-22	33.249	33.3-33.6	12.5	41/41
E.G1B-EMC	G(PF)1″	18-25	33.249	33.3-33.6	12.5	41/41
E.G11/4A-EMC	G(PF)1-1/4″	21-25	41.91	42-42.3	15	50/50
E.G11/4B-EMC	G(PF)1-1/4″	24-30	41.91	42-42.3	15	50/50
E.G11/2A-EMC	G(PF)1-1/2″	26-32	47.803	48-48.4	15	60/60
E.G11/2B-EMC	G(PF)1-1/2″	31-41	47.803	48-48.4	15	60/60
E.G2A-EMC	G(PF)2″	40-46	59.614	60-60.4	15	73/73
E.G2B-EMC	G(PF)2″	44-51	59.614	60-60.4	15	73/73
E.G21/2A-EMC	G(PF)2-1/2″	50-56	75.184	75.2-75.6	18	85/88
E.G21/2B-EMC	G(PF)2-1/2″	56-66	75.184	75.2-75.6	18	85/88
E.NPT3/8A-EMC	NPT3/8″	4-7	17.055	-	13	22
E.NPT3/8B-EMC	NPT3/8″	6-10	17.055	-	13	22
E.NPT1/2A-EMC	NPT1/2″	7-11	21.223	-	13	26
E.NPT1/2B-EMC	NPT1/2″	9-14	21.223	-	13	26
E.NPT3/4A-EMC	NPT3/4″	12-16	26.568	-	14	32
E.NPT3/4B-EMC	NPT3/4″	14-18	26.568	-	14	32
E.NPT1A-EMC	NPT1″	16-22	33.227	-	15	41
E.NPT1B-EMC	NPT1″	18-25	33.227	-	15	41
E.NPT11/4A-EMC	NPT1-1/4″	21-25	41.984	-	15	50
E.NPT11/4B-EMC	NPT1-1/4″	24-30	41.984	-	15	50

Filettatura metrica B Serie M
Codice	Altezza (mm)	Lunghezza della filettatura (mm)	Gamma di cavi (mm)	Dimensione della chiave (mm)
B.M12-EMC	20	6	3-7	16
B.M16-EMC	24	7	4-10	20
B.M20-EMC	27	9	6-13	24
B.M25-EMC	29	8	9-17	30
B.M32-EMC	33	9	11-21	36
B.M40-EMC	41	9	19-28	45
B.M50-EMC	45	9	26-35	55
B.M63-EMC	48	14	34-45	68

Pressacavi serie PG con filettatura tedesca B
Codice	Altezza (mm)	Lunghezza della filettatura (mm)	Gamma di cavi (mm)	Dimensione della chiave (mm)
B.PG7-EMC	19	5	3-6.5	14
B.PG9-EMC	22	6	4-8	17
B.PG11-EMC	25	6	5-10	20
B.PG13.5-EMC	26	6.5	6-12	22
B.PG16-EMC	27	6.5	10-14	24
B.PG21-EMC	31	7	13-18	30
B.PG29-EMC	38	8	18-25	40
B.PG36-EMC	45	15	22-32	50
B.PG42-EMC	45	15	30-38	57
B.PG48-EMC	47	15	34-44	64

Filettatura metrica D Tipo M Serie Pressacavi
Codice	Il filo	Gamma di cavi (mm)	Diametro del filetto (mm)	Diametro della piastra (mm)	Lunghezza filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
D.M12-EMC	M12×1.5	3-6.5	12	12-12.2	7	19	14
D.M14-EMC	M14×1.5	4-8	14	14-14.2	7	19	17
D.M16-EMC	M16×1.5	4-8	16	16-16.2	8	20	18
D.M18-EMC	M18×1.5	5-10	18	18-18.2	8	21	20
D.M20-EMC	M20×1.5	6-12	20	20-20.2	8	22	22
D.M22-EMC	M22×1.5	10-14	22	22-22.2	8	23	24
D.M24-EMC	M24×1.5	10-14	24	24-24.2	9	25	24/27
D.M25A-EMC	M25×1.5	10-14	25	25-25.2	9	25	24/27
D.M25B-EMC	M25×1.5	13-18	25	25-25.2	9	27	30/27
D.M27A-EMC	M27×1.5	13-18	27	27-27.2	9	27	30
D.M27B-EMC	M27×2	13-18	27	27-27.2	9	27	30
D.M28A-EMC	M28×1.5	13-18	28	28-28.2	9	27	30
D.M28B-EMC	M28×2	13-18	28	28-28.2	9	27	30
D.M30A-EMC	M30×1.5	13-18	30	30-30.2	9	29	30/32
D.M30B-EMC	M30×2	13-18	30	30-30.2	9	29	30/32
D.M32A-EMC	M32×1.5	15-22	32	32-32.2	10	29	35
D.M32B-EMC	M32×2	15-22	32	32-32.2	10	29	35
D.M33A-EMC	M33×1.5	15-22	33	33-33.2	10	29	35
D.M33B-EMC	M33×2	15-22	33	33-33.2	10	29	35
D.M36A-EMC	M36×1.5	18-25	36	36-36.2	10	31	40
D.M36B-EMC	M36×2	18-25	36	36-36.2	10	31	40
D.M37A-EMC	M37×1.5	18-25	37	37-37.2	10	31	40
D.M37B-EMC	M37×2	18-25	37	37-37.2	10	31	40
D.M40A-EMC	M40×1.5	18-25	40	40-40.2	11	31	40/45
D.M40B-EMC	M40×2	18-25	40	40-40.2	11	31	40/45
D.M40C-EMC	M40×1.5	22-30	40	40-40.2	11	35	45
D.M40D-EMC	M40×2	22-30	40	40-40.2	11	35	45
D.M42A-EMC	M42×1.5	22-30	42	42-42.2	11	35	45
D.M42B-EMC	M42×2	22-30	42	42-42.2	11	35	45
D.M47A-EMC	M47×1.5	25-33	47	47-47.2	11	37	50
D.M47B-EMC	M47×2	25-33	47	47-47.2	11	37	50
D.M48A-EMC	M48×1.5	25-33	48	48-48.2	11	37	50/52
D.M48B-EMC	M48×2	25-33	48	48-48.2	11	37	50/52
D.M50A-EMC	M50×1.5	32-38	50	50-50.2	12	37	50/55
D.M50B-EMC	M50×2	32-38	50	50-50.2	12	37	50/55
D.M54A-EMC	M54×1.5	32-38	54	54-54.2	12	38	57
D.M54B-EMC	M54×2	32-38	54	54-54.2	12	38	57
D.M56A-EMC	M56×1.5	32-38	56	56-56.2	12	38	57/59
D.M56B-EMC	M56×2	32-38	56	56-56.2	12	38	57/59
D.M60A-EMC	M60×1.5	37-44	60	60-60.2	13	38	64
D.M60B-EMC	M60×2	37-44	60	60-60.2	13	38	64
D.M63A-EMC	M63×1.5	37-44	63	63-63.2	13	38	64/68
D.M63B-EMC	M63×2	37-44	63	63-63.2	13	38	64/68
D.M64A-EMC	M64×1.5	37-44	64	64-64.2	13	38	64/68
D.M64B-EMC	M64×2	37-44	64	64-64.2	13	38	64/68
D.M72-EMC	M72×2	42-52	72	72-72.2	15	42	65/68
D.M75-EMC	M75×2	42-52	75	75-75.2	15	42	78
D.M80-EMC	M80×2	50-62	80	80-80.2	15	45	86/88
D.M88-EMC	M88×2	60-70	88	88-88.2	15	45	98
D.M100-EMC	M100×2	70-80	100	100-100.2	15	45	110

Pressacavi serie PG con filettatura tedesca di tipo D
Codice	Il filo	Gamma di cavi (mm)	Diametro del filetto (mm)	Diametro della piastra (mm)	Lunghezza filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
D.PG7-EMC	PG7	3-6.5	12.5	12.5-12.7	7	19	14
D.PG9-EMC	PG9	4-8	15.2	15.2-15.4	8	20	17
D.PG11-EMC	PG11	5-10	18.6	18.6-18.8	8	21	20/21
D.PG13.5-EMC	PG13.5	6-12	20.4	20.4-20.6	8	22	22
D.PG16-EMC	PG16	10-14	22.5	22.5-22.7	9	23	24
D.PG19-EMC	PG19	10-14	25	25-25.2	9	25	24/27
D.PG21-EMC	PG21	13-18	28.3	28.3-28.5	9	27	30
D.PG25-EMC	PG25	15-22	32	32-32.2	10	29	35
D.PG29-EMC	PG29	18-25	37	37-37.2	10	31	40
D.PG36-EMC	PG36	25-33	47	47-47.2	11	37	50
D.PG42-EMC	PG42	32-38	54	54-54.2	13	38	57
D.PG48-EMC	PG48	37-44	59.3	59.3-59.5	14	38	64
D.PG63-EMC	PG63	42-52	72	72-72.2	15	42	78

Pressacavi tipo D - Serie G e serie NPT
Codice	Il filo	Gamma di cavi (mm)	Diametro del filetto (mm)	Diametro della piastra (mm)	Lunghezza filettatura GL (mm)	Lunghezza del giunto H (mm)	Dimensione della chiave (mm)
Filettatura controllata Serie G
D.G1/4-EMC	G1/4	3-6.5	13.1	19	7	19	14
D.G3/8-EMC	G3/8	4-8	16.6	19	8	19	18
D.G1/2-EMC	G1/2	6-12	20.9	14	8	22	22
D.G3/4-EMC	G3/4	13-18	26.4	14	9	25	30
D.G1-EMC	G1	18-25	33.2	11	11	29	40
D.G1-1/4-EMC	G1-1/4	25-33	41.9	11	13	35	50
D.G1-1/2-EMC	G1-1/2	32-38	47.8	11	14	37	57
D.G2-EMC	G2	37-44	59.6	11	14	38	64
D.G2-1/2-EMC	G2-1/2	42-52	75.1	11	15	38	77
D.G3-EMC	G3	65-70	87.8	11	15	48	94
Filettatura americana serie NPT
D.NPT1/4-EMC	NPT1/4	3-6.5	13.6	18	7	19	14
D.NPT3/8-EMC	NPT3/8	4-8	17	18	8	19	18
D.NPT1/2-EMC	NPT1/2	6-12	21.2	14	8	22	22
D.NPT3/4-EMC	NPT3/4	13-18	26.5	14	9	25	30
D.NPT1-EMC	NPT1	18-25	33.2	11.5	11	29	40
D.NPT1-1/4-EMC	NPT1-1/4	25-33	41.9	11.5	13	35	50
D.NPT1-1/2-EMC	NPT1-1/2	32-38	48	11.5	14	37	57
D.NPT2-EMC	NPT2	37-44	60	11.5	14	38	64
D.NPT2-1/2-EMC	NPT2-1/2	42-52	72.6	8	15	38	78
D.NPT3-EMC	NPT3	65-70	88.6	8	15	45	98

Pressacavo EMC - Serie F - Filettatura metrica
Codice prodotto	Thread AG	Gamma di cavi (mm)	Altezza (mm)	Lunghezza filettatura GL (mm)	Dimensione della chiave (mm)	Dimensione diagonale (mm)
F.M20A-EMC	M20×1.5	6-12	6	23.5	22	24.5
F.M20B-EMC		5-9	6	23.5	22	24.6
F.M20C-EMC		10-14	6.5	24	24	26.6
F.M20D-EMC		7-12	6.5	24	24	26.6
F.M25A-EMC	M25×1.5	13-18	7	25.5	30	34
F.M25B-EMC	M25×1.5	9-16	7	25.5	30	34
F.M32A-EMC	M32×1.5	18-25	8	32	40	44.5
F.M32B-EMC	M32×1.5	13-20	8	32	40	44.5
F.M40A-EMC	M40×1.5	22-32	8	37	50	55
F.M40B-EMC	M40×1.5	20-26	8	37	50	55
F.M50A-EMC	M50×1.5	32-38	9	28	57	62
F.M50B-EMC	M50×1.5	25-31	9	28	57	62
F.M63A-EMC	M63×1.5	37-44	10	23	65	72
F.M63B-EMC	M63×1.5	29-35	10	38	65	72

Domande tecniche frequenti

Come scegliere tra un pressacavo Ex a tenuta singola e uno a tenuta doppia per cavi armati?

A guarnizione singola (come il nostro Ex-VIIIG) fornisce una robusta tenuta ambientale sulla guaina esterna del cavo ed è adatto alla maggior parte delle applicazioni. A doppio sigillo (come il nostro Ex-VIIG) fornisce un'ulteriore guarnizione antideflagrante sull'alloggiamento interno del cavo. Questa tenuta "a prova di diluvio" offre una maggiore integrità e viene spesso richiesta per le applicazioni più critiche o quando le normative lo richiedono, in particolare negli ambienti offshore.

Qual è il vantaggio di un design a doppia falda in acciaio inossidabile?

Il design a doppia svasatura (o bocca di tromba), disponibile in acciaio inox, offre un punto di ingresso ampio e agevole per i cavi. Questo aspetto è fondamentale per i cavi di potenza pesanti, come quelli delle turbine eoliche, in quanto evita curve brusche, riduce la concentrazione di stress e protegge il cavo dall'abrasione durante l'installazione e il funzionamento, soprattutto in presenza di vibrazioni elevate.

È possibile ottenere un certificato del materiale (ad esempio, MTC 3.1) per i vostri premistoppa SS316L?

Sì. Siamo consapevoli dell'importanza fondamentale della tracciabilità dei materiali per i nostri clienti che operano in settori regolamentati. Su richiesta, possiamo fornire certificati completi dei materiali per i nostri prodotti in acciaio inox AISI 316L, per verificarne la composizione chimica e la conformità agli standard internazionali.

Ottenete la giusta soluzione in acciaio inossidabile per il vostro progetto

Non lasciate che componenti scadenti compromettano l'integrità del vostro sistema. I nostri esperti possono aiutarvi a scegliere la soluzione di pressacavo in acciaio inox più adatta, standard, Ex-proof o EMC, per garantire la massima affidabilità del vostro progetto.

Esempio di ordine
