Assicurate l'integrità del segnale con i nostri pressacavi EMC ad alte prestazioni. Offrono una schermatura a 360° e un contatto con lo schermo a bassa resistenza per una protezione EMI/RFI ottimale. Ottenere un segnale pulito.
Avete bisogno di prodotti per il vostro progetto?
Sappiamo che l'approvvigionamento può essere impegnativo.
Compilate il modulo con i vostri articoli specifici (non esitate a elencare anche componenti unici o difficili da trovare), inviate la vostra richiesta e ottenete le soluzioni su misura che state cercando! Dimenticate le offerte generiche; siamo specializzati nel comprendere le vostre esatte esigenze e nel fornire risultati che calzano a pennello.
Garantite l'integrità del sistema con la terminazione della schermatura a bassa impedenza a 360°.
I nostri pressacavi forniscono un percorso continuo a bassa impedenza verso la terra, deviando efficacemente i disturbi EMI dannosi dai circuiti sensibili. Offriamo due tecnologie collaudate per raggiungere questo obiettivo.

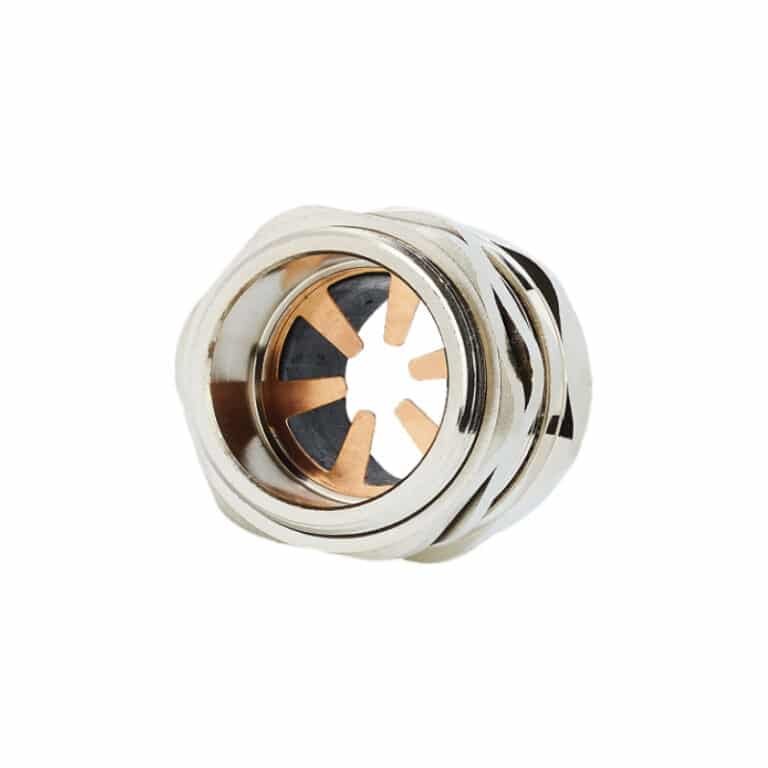

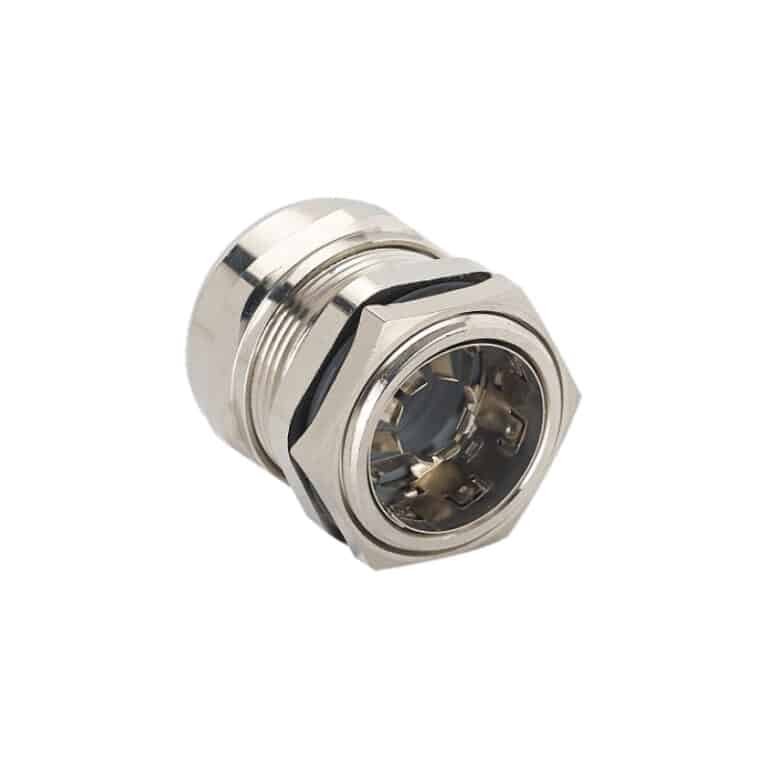

Una molla altamente conduttiva crea un contatto continuo a 360° con lo schermo del cavo. Questo design è ideale per un'installazione rapida e garantisce prestazioni eccellenti in ambienti con elevate vibrazioni.

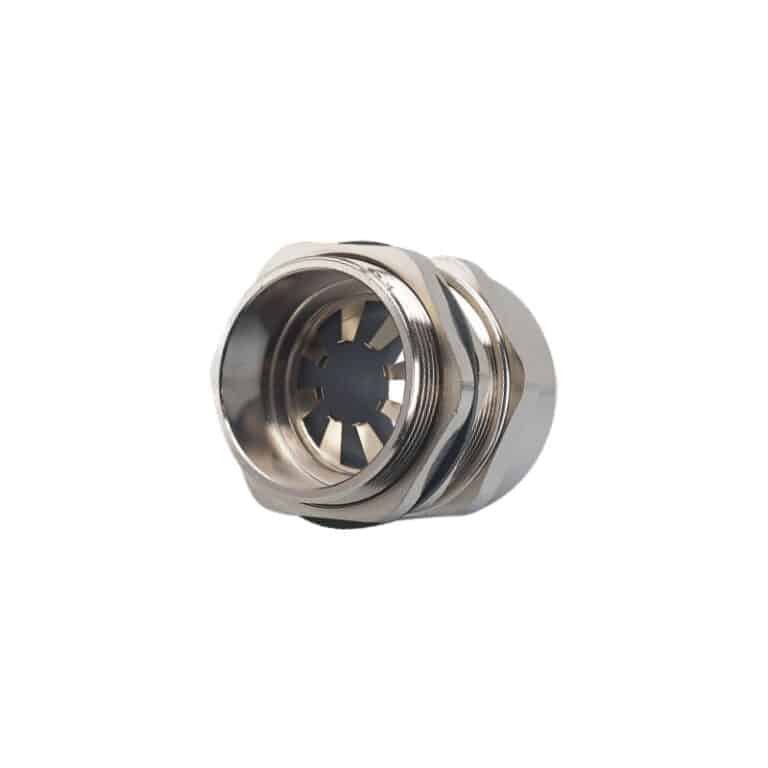

I chip di contatto interni forniscono una connessione di messa a terra robusta e affidabile. Questo design è estremamente resistente e garantisce un'efficacia di schermatura costante e a lungo termine.
Siamo più di un fornitore: siamo specialisti della connettività EMC, dedicati al successo del vostro progetto.
I nostri prodotti sono fabbricati sotto un rigoroso controllo di qualità ISO 9001, che garantisce che ogni ghiandola soddisfi gli standard più elevati in termini di prestazioni e affidabilità.
Specificare con fiducia. I nostri prodotti sono certificati secondo gli standard globali, tra cui CE e RoHS, per essere accettati in tutto il mondo.
Scegliete tra l'economico ottone nichelato o l'acciaio inossidabile (304/316L), resistente alla corrosione, per gli ambienti più difficili.
I nostri ingegneri applicativi possono aiutarvi a scegliere la tecnologia e il materiale giusti per la vostra specifica sfida EMC.
Trovate il pressacavo EMC corretto per il vostro cavo schermato. Selezionare un numero di parte in base al diametro esterno del cavo e al diametro della schermatura per ottenere prestazioni ottimali.
| Pressacavi serie M con filettatura metrica di tipo E | ||||||
|---|---|---|---|---|---|---|
| Codice | Thread MG | Gamma di cavi (mm) |
Diametro del filetto (mm) |
Diametro del foro di montaggio (mm) |
Lunghezza filettatura GL (mm) |
Dimensione della chiave (mm) |
| E.M12A-EMC | M12×1.5 | 3-5.3 | 12 | 12-12.3 | 8 | 17/17 |
| E.M12B-EMC | M12×1.5 | 4.5-7.8 | 12 | 12-12.3 | 8 | 17/17 |
| E.M16A-EMC | M16×1.5 | 4-7 | 16 | 16-16.3 | 9 | 22/22 |
| E.M16B-EMC | M16×1.5 | 6-10 | 16 | 16-16.3 | 9 | 22/22 |
| E.M20A-EMC | M20×1.5 | 5-8.8 | 20 | 20-20.3 | 9.5 | 24/24 |
| E.M20B-EMC | M20×1.5 | 7-12 | 20 | 20-20.3 | 9.5 | 24/24 |
| E.M20C-EMC | M20×1.5 | 9-14 | 20 | 20-20.3 | 9.5 | 26/26 |
| E.M25A-EMC | M25×1.5 | 12-16 | 25 | 25-25.4 | 12 | 32/32 |
| E.M25B-EMC | M25×1.5 | 14-18 | 25 | 25-25.4 | 12 | 32/32 |
| E.M32A-EMC | M32×1.5 | 16-22 | 32 | 32-32.4 | 12.5 | 41/41 |
| E.M32B-EMC | M32×1.5 | 18-25 | 32 | 32-32.4 | 12.5 | 41/41 |
| E.M40A-EMC | M40×1.5 | 21-25 | 40 | 40-40.4 | 15 | 50/50 |
| E.M40B-EMC | M40×1.5 | 24-30 | 40 | 40-40.4 | 15 | 50/50 |
| E.M50A-EMC | M50×1.5 | 26-32 | 50 | 50-50.4 | 15 | 60/60 |
| E.M50B-EMC | M50×1.5 | 31-41 | 50 | 50-50.4 | 15 | 60/60 |
| E.M63A-EMC | M63×1.5 | 40-46 | 63 | 63-63.4 | 15 | 73/73 |
| E.M63B-EMC | M63×1.5 | 44-51 | 63 | 63-63.4 | 15 | 73/73 |
| E.M75A-EMC | M75×1.5 | 50-56 | 75 | 75-75.6 | 15 | 85/85 |
| E.M75B-EMC | M75×1.5 | 56-66 | 75 | 75-75.6 | 15 | 85/85 |
| E.M90A-EMC | M90×1.5 | 58-68 | 90 | 90-91 | 20 | 102/102 |
| E.M90B-EMC | M90×1.5 | 66-77 | 90 | 90-91 | 20 | 102/102 |
| E.M100A-EMC | M100×1.5 | 58-68 | 100 | 100-101 | 25 | 116/116 |
| E.M100B-EMC | M100×1.5 | 66-77 | 100 | 100-101 | 25 | 116/116 |
| Pressacavi serie PG con filettatura metrica di tipo E | ||||||
|---|---|---|---|---|---|---|
| Codice | Thread MG | Gamma di cavi (mm) |
Diametro del filetto (mm) |
Diametro del foro di montaggio (mm) |
Lunghezza filettatura GL (mm) |
Dimensione della chiave (mm) |
| E.PG7A-EMC | PG7-EMC | 3-5.3 | 12.5 | 12.5-12.8 | 8 | 17/17 |
| E.PG7B-EMC | PG7-EMC | 4.5-7.8 | 12.5 | 12.5-12.8 | 8 | 17/17 |
| E.PG9A-EMC | PG9-EMC | 3-5.8 | 15.2 | 15.2-15.5 | 8 | 18/18 |
| E.PG9B-EMC | PG9-EMC | 4.5-7.8 | 15.2 | 15.2-15.5 | 8 | 18/18 |
| E.PG11A-EMC | PG11-EMC | 4-7 | 18.6 | 18.6-18.9 | 9 | 22/22 |
| E.PG11B-EMC | PG11-EMC | 6-10 | 18.6 | 18.6-18.9 | 9 | 22/22 |
| E.PG13.5A-EMC | PG13.5-EMC | 5-8.8 | 20.4 | 20.4-20.7 | 9.5 | 24/24 |
| E.PG13.5B-EMC | PG13.5-EMC | 7-12 | 20.4 | 20.4-20.7 | 9.5 | 24/24 |
| E.PG16A-EMC | PG16-EMC | 7-11 | 22.5 | 22.5-22.8 | 9.5 | 26/26 |
| E.PG16B-EMC | PG16-EMC | 9-14 | 22.5 | 22.5-22.8 | 9.5 | 26/26 |
| E.PG21A-EMC | PG21-EMC | 12-16 | 28.3 | 28.3-28.7 | 12 | 32/32 |
| E.PG21B-EMC | PG21-EMC | 14-18 | 28.3 | 28.3-28.7 | 12 | 32/32 |
| E.PG29A-EMC | PG29-EMC | 16-22 | 37 | 37-37.4 | 12.5 | 41/41 |
| E.PG29B-EMC | PG29-EMC | 18-25 | 37 | 37-37.4 | 12.5 | 41/41 |
| E.PG36A-EMC | PG36-EMC | 21-25 | 47 | 47-47.4 | 15 | 50/50 |
| E.PG36B-EMC | PG36-EMC | 24-30 | 47 | 47-47.4 | 15 | 50/50 |
| Serie G a filettatura controllata E e serie NPT a filettatura americana E | ||||||
|---|---|---|---|---|---|---|
| Codice | Thread MG | Gamma di cavi (mm) |
Diametro del filetto (mm) |
Diametro del foro di montaggio (mm) |
Lunghezza filettatura GL (mm) |
Dimensione della chiave (mm) |
| E.G1/4A-EMC | G(PF)1/4″ | 3-5.3 | 13.157 | 13.2-13.4 | 8 | 17/17 |
| E.G1/4B-EMC | G(PF)1/4″ | 4.5-7.8 | 13.157 | 13.2-13.4 | 8 | 17/17 |
| E.G3/8A-EMC | G(PF)3/8″ | 4-7 | 16.662 | 16.7-16.9 | 9 | 22/22 |
| E.G3/8B-EMC | G(PF)3/8″ | 6-10 | 16.662 | 16.7-16.9 | 9 | 22/22 |
| E.G1/2A-EMC | G(PF)1/2″ | 7-11 | 20.955 | 21-21.2 | 9.5 | 26/26 |
| E.G1/2B-EMC | G(PF)1/2″ | 9-14 | 20.955 | 21-21.2 | 9.5 | 26/26 |
| E.G3/4A-EMC | G(PF)3/4″ | 12-16 | 26.441 | 26.5-26.8 | 12 | 32/32 |
| E.G3/4B-EMC | G(PF)3/4″ | 14-18 | 26.441 | 26.5-26.8 | 12 | 32/32 |
| E.G1A-EMC | G(PF)1″ | 16-22 | 33.249 | 33.3-33.6 | 12.5 | 41/41 |
| E.G1B-EMC | G(PF)1″ | 18-25 | 33.249 | 33.3-33.6 | 12.5 | 41/41 |
| E.G11/4A-EMC | G(PF)1-1/4″ | 21-25 | 41.91 | 42-42.3 | 15 | 50/50 |
| E.G11/4B-EMC | G(PF)1-1/4″ | 24-30 | 41.91 | 42-42.3 | 15 | 50/50 |
| E.G11/2A-EMC | G(PF)1-1/2″ | 26-32 | 47.803 | 48-48.4 | 15 | 60/60 |
| E.G11/2B-EMC | G(PF)1-1/2″ | 31-41 | 47.803 | 48-48.4 | 15 | 60/60 |
| E.G2A-EMC | G(PF)2″ | 40-46 | 59.614 | 60-60.4 | 15 | 73/73 |
| E.G2B-EMC | G(PF)2″ | 44-51 | 59.614 | 60-60.4 | 15 | 73/73 |
| E.G21/2A-EMC | G(PF)2-1/2″ | 50-56 | 75.184 | 75.2-75.6 | 18 | 85/88 |
| E.G21/2B-EMC | G(PF)2-1/2″ | 56-66 | 75.184 | 75.2-75.6 | 18 | 85/88 |
| E.NPT3/8A-EMC | NPT3/8″ | 4-7 | 17.055 | - | 13 | 22 |
| E.NPT3/8B-EMC | NPT3/8″ | 6-10 | 17.055 | - | 13 | 22 |
| E.NPT1/2A-EMC | NPT1/2″ | 7-11 | 21.223 | - | 13 | 26 |
| E.NPT1/2B-EMC | NPT1/2″ | 9-14 | 21.223 | - | 13 | 26 |
| E.NPT3/4A-EMC | NPT3/4″ | 12-16 | 26.568 | - | 14 | 32 |
| E.NPT3/4B-EMC | NPT3/4″ | 14-18 | 26.568 | - | 14 | 32 |
| E.NPT1A-EMC | NPT1″ | 16-22 | 33.227 | - | 15 | 41 |
| E.NPT1B-EMC | NPT1″ | 18-25 | 33.227 | - | 15 | 41 |
| E.NPT11/4A-EMC | NPT1-1/4″ | 21-25 | 41.984 | - | 15 | 50 |
| E.NPT11/4B-EMC | NPT1-1/4″ | 24-30 | 41.984 | - | 15 | 50 |
| Filettatura metrica B Serie M | ||||
|---|---|---|---|---|
| Codice | Altezza (mm) |
Lunghezza della filettatura (mm) |
Gamma di cavi (mm) |
Dimensione della chiave (mm) |
| B.M12-EMC | 20 | 6 | 3-7 | 16 |
| B.M16-EMC | 24 | 7 | 4-10 | 20 |
| B.M20-EMC | 27 | 9 | 6-13 | 24 |
| B.M25-EMC | 29 | 8 | 9-17 | 30 |
| B.M32-EMC | 33 | 9 | 11-21 | 36 |
| B.M40-EMC | 41 | 9 | 19-28 | 45 |
| B.M50-EMC | 45 | 9 | 26-35 | 55 |
| B.M63-EMC | 48 | 14 | 34-45 | 68 |
| Pressacavi serie PG con filettatura tedesca B | ||||
|---|---|---|---|---|
| Codice | Altezza (mm) |
Lunghezza della filettatura (mm) |
Gamma di cavi (mm) |
Dimensione della chiave (mm) |
| B.PG7-EMC | 19 | 5 | 3-6.5 | 14 |
| B.PG9-EMC | 22 | 6 | 4-8 | 17 |
| B.PG11-EMC | 25 | 6 | 5-10 | 20 |
| B.PG13.5-EMC | 26 | 6.5 | 6-12 | 22 |
| B.PG16-EMC | 27 | 6.5 | 10-14 | 24 |
| B.PG21-EMC | 31 | 7 | 13-18 | 30 |
| B.PG29-EMC | 38 | 8 | 18-25 | 40 |
| B.PG36-EMC | 45 | 15 | 22-32 | 50 |
| B.PG42-EMC | 45 | 15 | 30-38 | 57 |
| B.PG48-EMC | 47 | 15 | 34-44 | 64 |
| Filettatura metrica D Tipo M Serie Pressacavi | |||||||
|---|---|---|---|---|---|---|---|
| Codice | Il filo | Gamma di cavi (mm) |
Diametro del filetto (mm) |
Diametro della piastra (mm) |
Lunghezza filettatura GL (mm) |
Lunghezza del giunto H (mm) |
Dimensione della chiave (mm) |
| D.M12-EMC | M12×1.5 | 3-6.5 | 12 | 12-12.2 | 7 | 19 | 14 |
| D.M14-EMC | M14×1.5 | 4-8 | 14 | 14-14.2 | 7 | 19 | 17 |
| D.M16-EMC | M16×1.5 | 4-8 | 16 | 16-16.2 | 8 | 20 | 18 |
| D.M18-EMC | M18×1.5 | 5-10 | 18 | 18-18.2 | 8 | 21 | 20 |
| D.M20-EMC | M20×1.5 | 6-12 | 20 | 20-20.2 | 8 | 22 | 22 |
| D.M22-EMC | M22×1.5 | 10-14 | 22 | 22-22.2 | 8 | 23 | 24 |
| D.M24-EMC | M24×1.5 | 10-14 | 24 | 24-24.2 | 9 | 25 | 24/27 |
| D.M25A-EMC | M25×1.5 | 10-14 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| D.M25B-EMC | M25×1.5 | 13-18 | 25 | 25-25.2 | 9 | 27 | 30/27 |
| D.M27A-EMC | M27×1.5 | 13-18 | 27 | 27-27.2 | 9 | 27 | 30 |
| D.M27B-EMC | M27×2 | 13-18 | 27 | 27-27.2 | 9 | 27 | 30 |
| D.M28A-EMC | M28×1.5 | 13-18 | 28 | 28-28.2 | 9 | 27 | 30 |
| D.M28B-EMC | M28×2 | 13-18 | 28 | 28-28.2 | 9 | 27 | 30 |
| D.M30A-EMC | M30×1.5 | 13-18 | 30 | 30-30.2 | 9 | 29 | 30/32 |
| D.M30B-EMC | M30×2 | 13-18 | 30 | 30-30.2 | 9 | 29 | 30/32 |
| D.M32A-EMC | M32×1.5 | 15-22 | 32 | 32-32.2 | 10 | 29 | 35 |
| D.M32B-EMC | M32×2 | 15-22 | 32 | 32-32.2 | 10 | 29 | 35 |
| D.M33A-EMC | M33×1.5 | 15-22 | 33 | 33-33.2 | 10 | 29 | 35 |
| D.M33B-EMC | M33×2 | 15-22 | 33 | 33-33.2 | 10 | 29 | 35 |
| D.M36A-EMC | M36×1.5 | 18-25 | 36 | 36-36.2 | 10 | 31 | 40 |
| D.M36B-EMC | M36×2 | 18-25 | 36 | 36-36.2 | 10 | 31 | 40 |
| D.M37A-EMC | M37×1.5 | 18-25 | 37 | 37-37.2 | 10 | 31 | 40 |
| D.M37B-EMC | M37×2 | 18-25 | 37 | 37-37.2 | 10 | 31 | 40 |
| D.M40A-EMC | M40×1.5 | 18-25 | 40 | 40-40.2 | 11 | 31 | 40/45 |
| D.M40B-EMC | M40×2 | 18-25 | 40 | 40-40.2 | 11 | 31 | 40/45 |
| D.M40C-EMC | M40×1.5 | 22-30 | 40 | 40-40.2 | 11 | 35 | 45 |
| D.M40D-EMC | M40×2 | 22-30 | 40 | 40-40.2 | 11 | 35 | 45 |
| D.M42A-EMC | M42×1.5 | 22-30 | 42 | 42-42.2 | 11 | 35 | 45 |
| D.M42B-EMC | M42×2 | 22-30 | 42 | 42-42.2 | 11 | 35 | 45 |
| D.M47A-EMC | M47×1.5 | 25-33 | 47 | 47-47.2 | 11 | 37 | 50 |
| D.M47B-EMC | M47×2 | 25-33 | 47 | 47-47.2 | 11 | 37 | 50 |
| D.M48A-EMC | M48×1.5 | 25-33 | 48 | 48-48.2 | 11 | 37 | 50/52 |
| D.M48B-EMC | M48×2 | 25-33 | 48 | 48-48.2 | 11 | 37 | 50/52 |
| D.M50A-EMC | M50×1.5 | 32-38 | 50 | 50-50.2 | 12 | 37 | 50/55 |
| D.M50B-EMC | M50×2 | 32-38 | 50 | 50-50.2 | 12 | 37 | 50/55 |
| D.M54A-EMC | M54×1.5 | 32-38 | 54 | 54-54.2 | 12 | 38 | 57 |
| D.M54B-EMC | M54×2 | 32-38 | 54 | 54-54.2 | 12 | 38 | 57 |
| D.M56A-EMC | M56×1.5 | 32-38 | 56 | 56-56.2 | 12 | 38 | 57/59 |
| D.M56B-EMC | M56×2 | 32-38 | 56 | 56-56.2 | 12 | 38 | 57/59 |
| D.M60A-EMC | M60×1.5 | 37-44 | 60 | 60-60.2 | 13 | 38 | 64 |
| D.M60B-EMC | M60×2 | 37-44 | 60 | 60-60.2 | 13 | 38 | 64 |
| D.M63A-EMC | M63×1.5 | 37-44 | 63 | 63-63.2 | 13 | 38 | 64/68 |
| D.M63B-EMC | M63×2 | 37-44 | 63 | 63-63.2 | 13 | 38 | 64/68 |
| D.M64A-EMC | M64×1.5 | 37-44 | 64 | 64-64.2 | 13 | 38 | 64/68 |
| D.M64B-EMC | M64×2 | 37-44 | 64 | 64-64.2 | 13 | 38 | 64/68 |
| D.M72-EMC | M72×2 | 42-52 | 72 | 72-72.2 | 15 | 42 | 65/68 |
| D.M75-EMC | M75×2 | 42-52 | 75 | 75-75.2 | 15 | 42 | 78 |
| D.M80-EMC | M80×2 | 50-62 | 80 | 80-80.2 | 15 | 45 | 86/88 |
| D.M88-EMC | M88×2 | 60-70 | 88 | 88-88.2 | 15 | 45 | 98 |
| D.M100-EMC | M100×2 | 70-80 | 100 | 100-100.2 | 15 | 45 | 110 |
| Pressacavi serie PG con filettatura tedesca di tipo D | |||||||
|---|---|---|---|---|---|---|---|
| Codice | Il filo | Gamma di cavi (mm) |
Diametro del filetto (mm) |
Diametro della piastra (mm) |
Lunghezza filettatura GL (mm) |
Lunghezza del giunto H (mm) |
Dimensione della chiave (mm) |
| D.PG7-EMC | PG7 | 3-6.5 | 12.5 | 12.5-12.7 | 7 | 19 | 14 |
| D.PG9-EMC | PG9 | 4-8 | 15.2 | 15.2-15.4 | 8 | 20 | 17 |
| D.PG11-EMC | PG11 | 5-10 | 18.6 | 18.6-18.8 | 8 | 21 | 20/21 |
| D.PG13.5-EMC | PG13.5 | 6-12 | 20.4 | 20.4-20.6 | 8 | 22 | 22 |
| D.PG16-EMC | PG16 | 10-14 | 22.5 | 22.5-22.7 | 9 | 23 | 24 |
| D.PG19-EMC | PG19 | 10-14 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| D.PG21-EMC | PG21 | 13-18 | 28.3 | 28.3-28.5 | 9 | 27 | 30 |
| D.PG25-EMC | PG25 | 15-22 | 32 | 32-32.2 | 10 | 29 | 35 |
| D.PG29-EMC | PG29 | 18-25 | 37 | 37-37.2 | 10 | 31 | 40 |
| D.PG36-EMC | PG36 | 25-33 | 47 | 47-47.2 | 11 | 37 | 50 |
| D.PG42-EMC | PG42 | 32-38 | 54 | 54-54.2 | 13 | 38 | 57 |
| D.PG48-EMC | PG48 | 37-44 | 59.3 | 59.3-59.5 | 14 | 38 | 64 |
| D.PG63-EMC | PG63 | 42-52 | 72 | 72-72.2 | 15 | 42 | 78 |
| Pressacavi tipo D - Serie G e serie NPT | |||||||
|---|---|---|---|---|---|---|---|
| Codice | Il filo | Gamma di cavi (mm) |
Diametro del filetto (mm) |
Diametro della piastra (mm) |
Lunghezza filettatura GL (mm) |
Lunghezza del giunto H (mm) |
Dimensione della chiave (mm) |
| Filettatura controllata Serie G | |||||||
| D.G1/4-EMC | G1/4 | 3-6.5 | 13.1 | 19 | 7 | 19 | 14 |
| D.G3/8-EMC | G3/8 | 4-8 | 16.6 | 19 | 8 | 19 | 18 |
| D.G1/2-EMC | G1/2 | 6-12 | 20.9 | 14 | 8 | 22 | 22 |
| D.G3/4-EMC | G3/4 | 13-18 | 26.4 | 14 | 9 | 25 | 30 |
| D.G1-EMC | G1 | 18-25 | 33.2 | 11 | 11 | 29 | 40 |
| D.G1-1/4-EMC | G1-1/4 | 25-33 | 41.9 | 11 | 13 | 35 | 50 |
| D.G1-1/2-EMC | G1-1/2 | 32-38 | 47.8 | 11 | 14 | 37 | 57 |
| D.G2-EMC | G2 | 37-44 | 59.6 | 11 | 14 | 38 | 64 |
| D.G2-1/2-EMC | G2-1/2 | 42-52 | 75.1 | 11 | 15 | 38 | 77 |
| D.G3-EMC | G3 | 65-70 | 87.8 | 11 | 15 | 48 | 94 |
| Filettatura americana serie NPT | |||||||
| D.NPT1/4-EMC | NPT1/4 | 3-6.5 | 13.6 | 18 | 7 | 19 | 14 |
| D.NPT3/8-EMC | NPT3/8 | 4-8 | 17 | 18 | 8 | 19 | 18 |
| D.NPT1/2-EMC | NPT1/2 | 6-12 | 21.2 | 14 | 8 | 22 | 22 |
| D.NPT3/4-EMC | NPT3/4 | 13-18 | 26.5 | 14 | 9 | 25 | 30 |
| D.NPT1-EMC | NPT1 | 18-25 | 33.2 | 11.5 | 11 | 29 | 40 |
| D.NPT1-1/4-EMC | NPT1-1/4 | 25-33 | 41.9 | 11.5 | 13 | 35 | 50 |
| D.NPT1-1/2-EMC | NPT1-1/2 | 32-38 | 48 | 11.5 | 14 | 37 | 57 |
| D.NPT2-EMC | NPT2 | 37-44 | 60 | 11.5 | 14 | 38 | 64 |
| D.NPT2-1/2-EMC | NPT2-1/2 | 42-52 | 72.6 | 8 | 15 | 38 | 78 |
| D.NPT3-EMC | NPT3 | 65-70 | 88.6 | 8 | 15 | 45 | 98 |

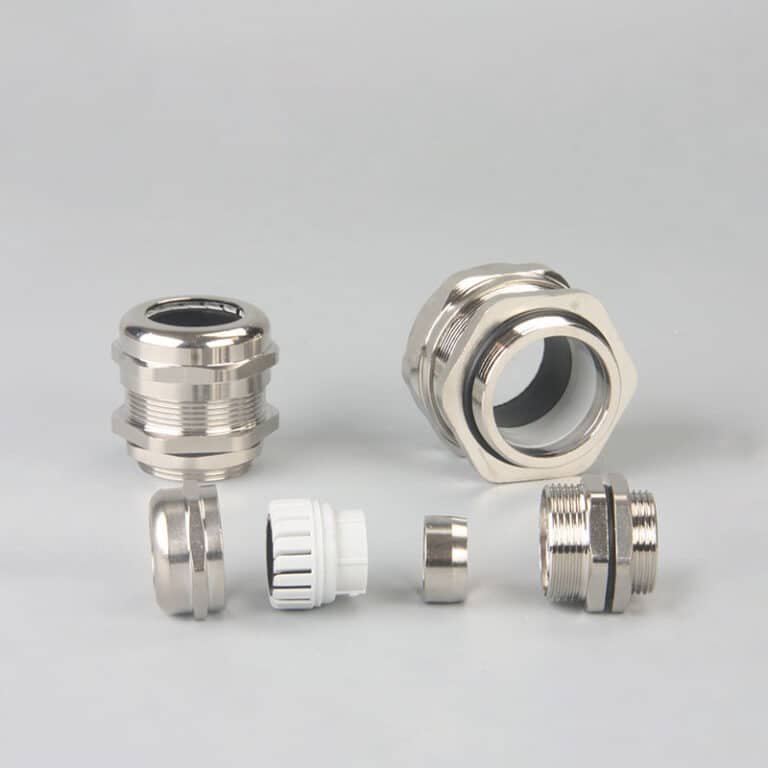

| Pressacavo EMC - Serie F - Filettatura metrica | ||||||
|---|---|---|---|---|---|---|
| Codice prodotto | Thread AG | Gamma di cavi (mm) |
Altezza (mm) |
Lunghezza filettatura GL (mm) |
Dimensione della chiave (mm) |
Dimensione diagonale (mm) |
| F.M20A-EMC | M20×1.5 | 6-12 | 6 | 23.5 | 22 | 24.5 |
| F.M20B-EMC | 5-9 | 6 | 23.5 | 22 | 24.6 | |
| F.M20C-EMC | 10-14 | 6.5 | 24 | 24 | 26.6 | |
| F.M20D-EMC | 7-12 | 6.5 | 24 | 24 | 26.6 | |
| F.M25A-EMC | M25×1.5 | 13-18 | 7 | 25.5 | 30 | 34 |
| F.M25B-EMC | 9-16 | 7 | 25.5 | 30 | 34 | |
| F.M32A-EMC | M32×1.5 | 18-25 | 8 | 32 | 40 | 44.5 |
| F.M32B-EMC | 13-20 | 8 | 32 | 40 | 44.5 | |
| F.M40A-EMC | M40×1.5 | 22-32 | 8 | 37 | 50 | 55 |
| F.M40B-EMC | 20-26 | 8 | 37 | 50 | 55 | |
| F.M50A-EMC | M50×1.5 | 32-38 | 9 | 28 | 57 | 62 |
| F.M50B-EMC | 25-31 | 9 | 28 | 57 | 62 | |
| F.M63A-EMC | M63×1.5 | 37-44 | 10 | 23 | 65 | 72 |
| F.M63B-EMC | 29-35 | 10 | 38 | 65 | 72 | |
Ottone nichelato, acciaio inox (304, 316, 316L)
Molla di contatto (acciaio inossidabile/lega di rame) o chip di contatto (ottone)
IP68 (fino a 10 bar)
Da -40°C a 100°C (120°C a breve termine)
CE, RoHS, REACH, ISO9001
Molla di contatto I premistoppa offrono un'eccellente elasticità, che li rende ideali per le applicazioni con vibrazioni e per un'installazione rapida e senza attrezzi. Chip di contatto I premistoppa forniscono un'area di contatto fissa e molto robusta, garantendo prestazioni estremamente durature e costanti nel tempo. La scelta dipende dalle priorità della vostra applicazione specifica.
Un collegamento a 360° fornisce un percorso continuo a bassa impedenza per le correnti di disturbo verso terra. Eventuali spazi vuoti nel collegamento (come quelli di un pigtail) creano un effetto "antenna", consentendo al rumore ad alta frequenza di irradiarsi o di accoppiarsi al sistema, vanificando lo scopo della schermatura.
Si tratta di un processo in due fasi. In primo luogo, assicurarsi che il diametro esterno complessivo del cavo rientri nell'intervallo "Outer Cable Range". In secondo luogo, e soprattutto, assicurarsi che il diametro della schermatura intrecciata del cavo rientri nell'intervallo "Shield Dia. Shield". Questa seconda misura è fondamentale per una messa a terra efficace.
Proteggete i vostri segnali critici dalle interferenze elettromagnetiche. I nostri pressacavi EMC forniscono la messa a terra affidabile a 360° necessaria per garantire prestazioni di sistema stabili e conformi.
Collegare e proteggere.
Progettiamo l'integrità della connessione: robusta, sicura e affidabile.
I nostri specialisti dedicati alla pneumatica si concentrano sulla fornitura di prodotti pneumatici di alta qualità.
per garantire la funzionalità ottimale dei vostri sistemi.
Circa
Contatto
Zona industriale Xuezhai, città di Liushi, Yueqing, provincia di Zhejiang, Cina
© 2025. Tutti i diritti riservati.Powered by Bepto
English
Deutsch
Français
Italiano
Español
Português
Русский
العربية
日本語
한국어
Bahasa Indonesia
Türkçe
Nederlands
Ελληνικά
Български
Čeština
Dansk
Eesti
Suomi
Magyar
Lietuvių kalba
Latviešu valoda
Polski
Română
Svenska
Slovenčina
Slovenščina
Norsk bokmål
Українська
