Garantite la massima sicurezza nelle aree pericolose con i nostri pressacavi antideflagranti certificati ATEX e IECEx. Progettati per essere affidabili in Zona 1 e Zona 2. Proteggete i vostri beni. Informatevi ora!
Avete bisogno di prodotti per il vostro progetto?
Sappiamo che l'approvvigionamento può essere impegnativo.
Compilate il modulo con i vostri articoli specifici (non esitate a elencare anche componenti unici o difficili da trovare), inviate la vostra richiesta e ottenete le soluzioni su misura che state cercando! Dimenticate le offerte generiche; siamo specializzati nel comprendere le vostre esatte esigenze e nel fornire risultati che calzano a pennello.
Garantire la massima sicurezza e conformità nelle aree pericolose.
ATEX
IECEx
Omologazione UL Listed
Certificato CSA
Negli ambienti in cui gas, vapori o polveri infiammabili creano un rischio di esplosione, ogni componente è importante. I nostri pressacavi antideflagranti sono progettati per fornire il massimo livello di sicurezza, assicurando un collegamento sicuro e conforme ai sistemi elettrici nelle aree pericolose più impegnative.
Certificato per ambienti con gas e polveri (Zona 1, 2, 21, 22)
Protezione ignifuga (Ex d) e a sicurezza aumentata (Ex e)
Robusta costruzione in ottone nichelato o SS316L

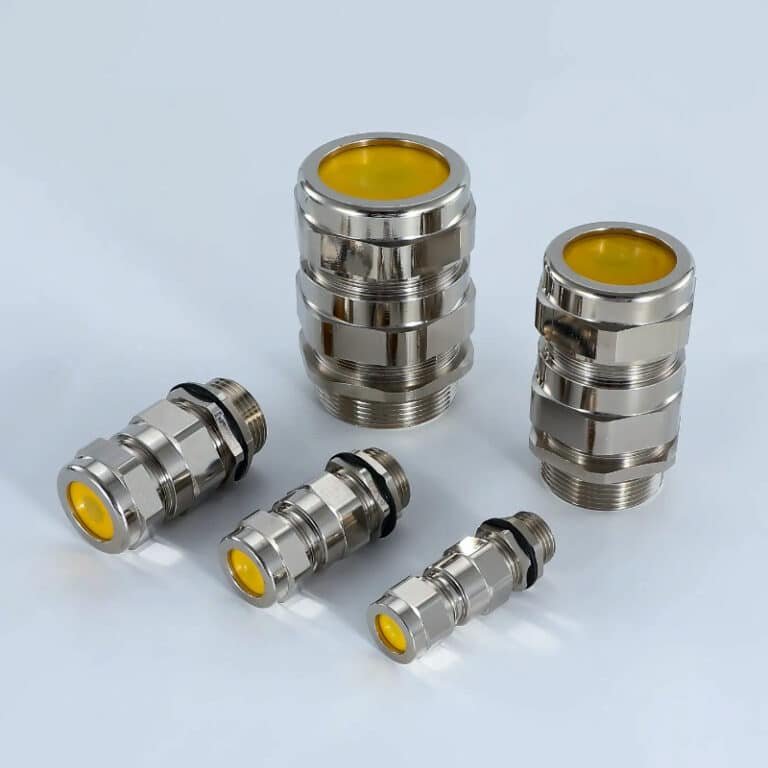

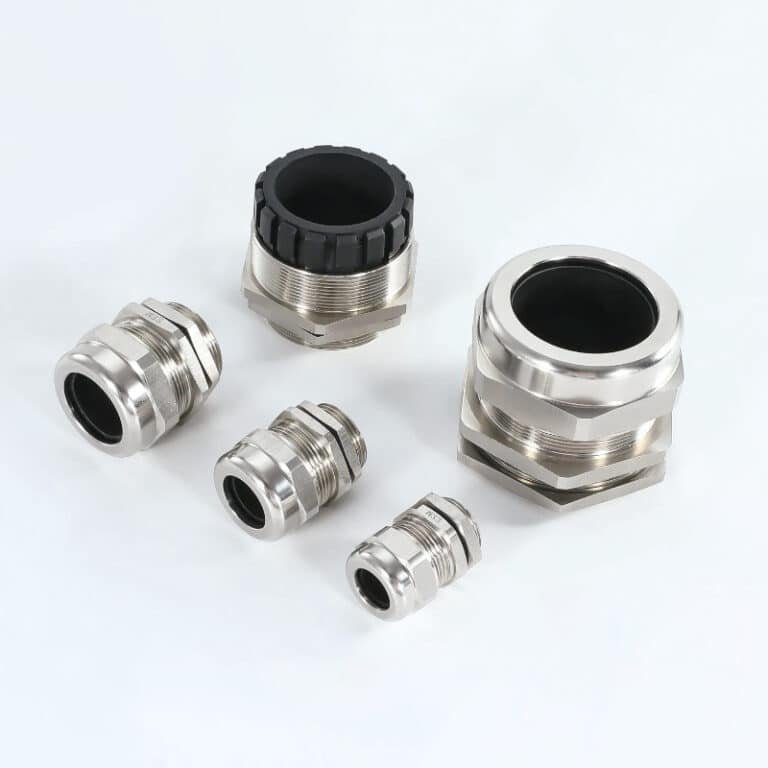

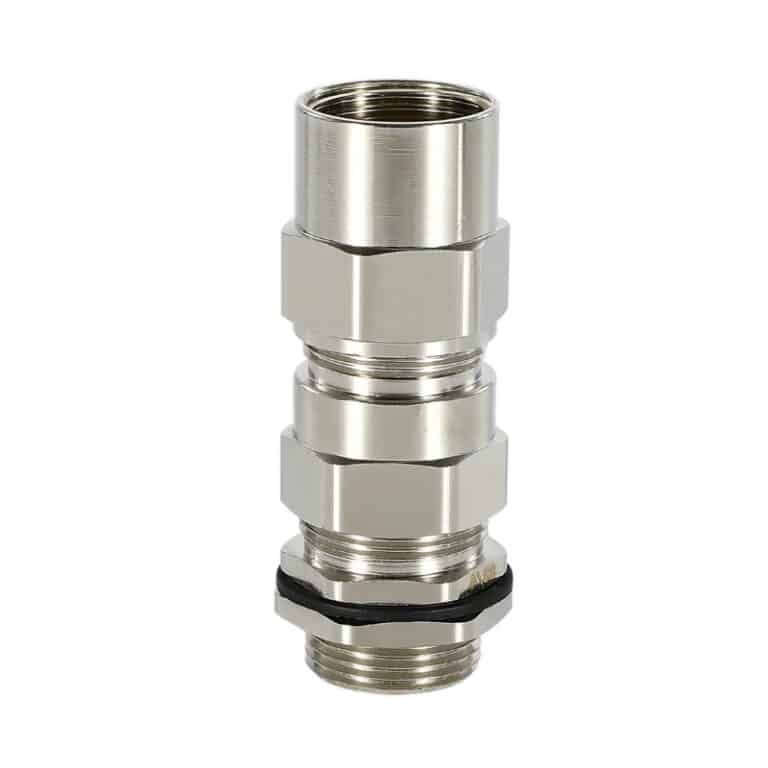

Per cavi corazzati e non corazzati

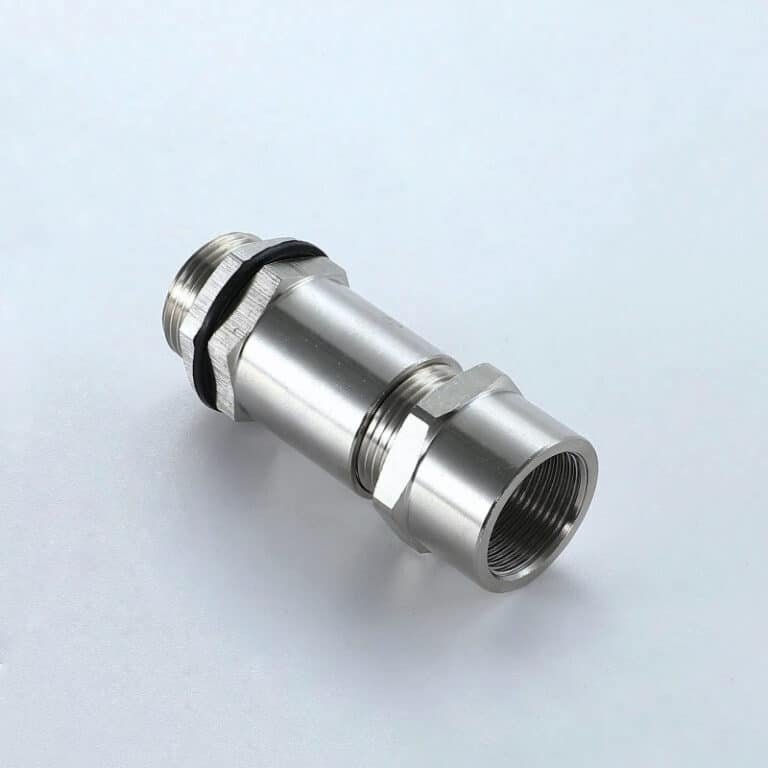

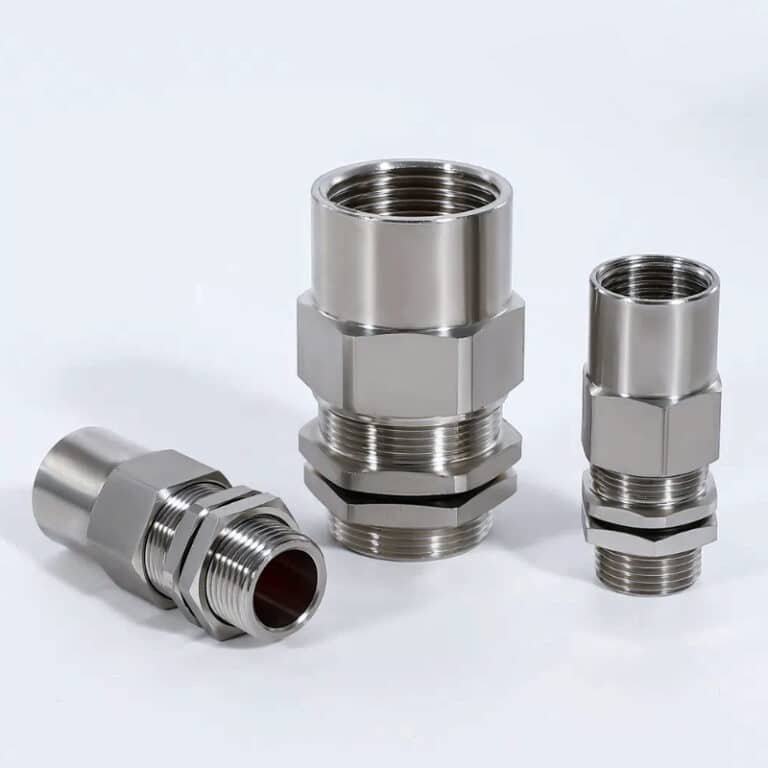

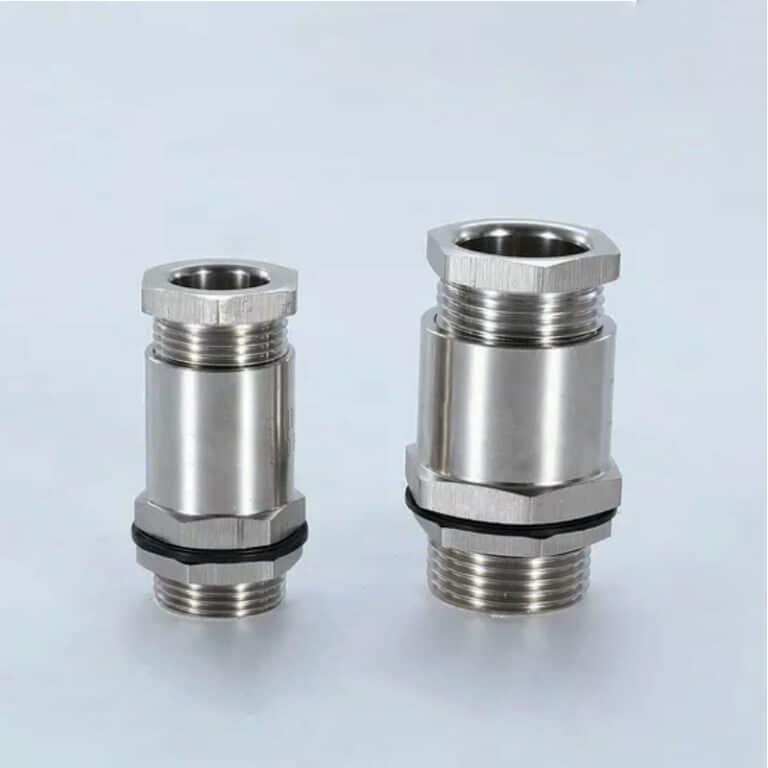

Trovate il pressacavo antideflagrante più adatto alla vostra applicazione. Scegliete in base al materiale, alla dimensione della filettatura e al tipo di cavo per garantire un'installazione sicura e conforme.

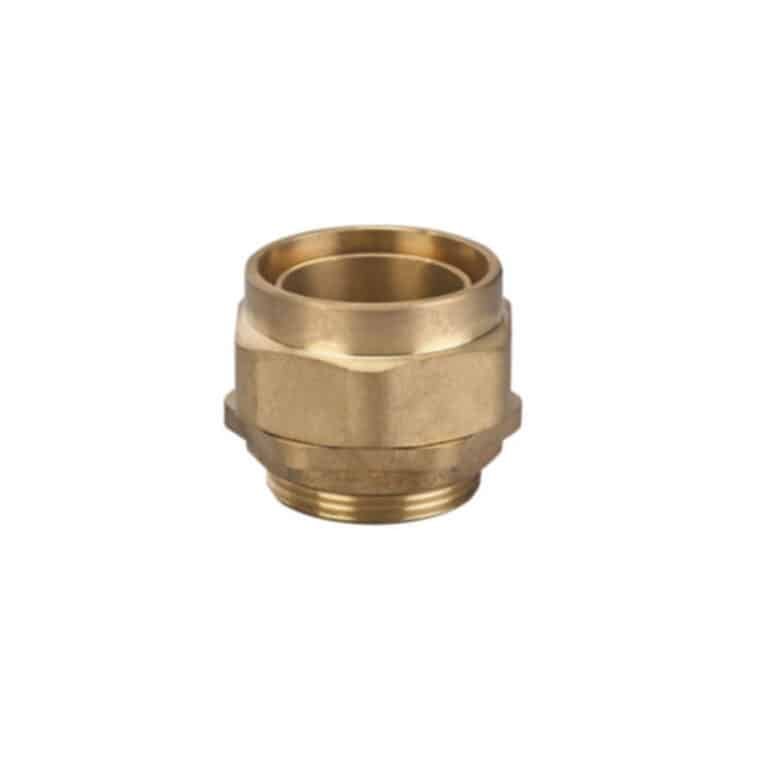

| Pressacavi serie BW - Filettatura metrica e NPT | |||||
|---|---|---|---|---|---|
| Il filo | Dimensione della filettatura METRICO |
Dimensione della filettatura NPT |
Lunghezza minima della filettatura | Gamma cavi Min (mm) | Portata del cavo Max (mm) |
| BW20S | M20 | 1/2″ | 10 | 11.5 | 15.5 |
| BW20L | M20 | 1/2″ | 10 | 14 | 20.5 |
| BW25S | M25 | 3/4″ | 10 | 18 | 24 |
| BW25L | M25 | 3/4″ | 10 | 20 | 27 |
| BW32S | M32 | 1″ | 10 | 26.3 | 33.5 |
| BW32L | M32 | 1″ | 10 | 26.3 | 33.5 |
| BW40S | M40 | 1-1/4″ | 13 | 31.5 | 39.5 |
| BW40L | M40 | 1-1/4″ | 13 | 32 | 40 |
| BW50S | M50 | 1-1/2″ | 13 | 38.2 | 46.3 |
| BW50L | M50 | 2″ | 13 | 44 | 52.6 |
| BW63S | M63 | 2″ | 14 | 50.1 | 59 |
| BW63L | M63 | 2-1/2″ | 14 | 56 | 65.3 |
| BW75S | M75 | 2-1/2″ | 15 | 62 | 71.6 |
| BW75L | M75 | 3″ | 15 | 68 | 78 |
| BW90 | M90 | 3″ | 20 | 80.5 | 91 |

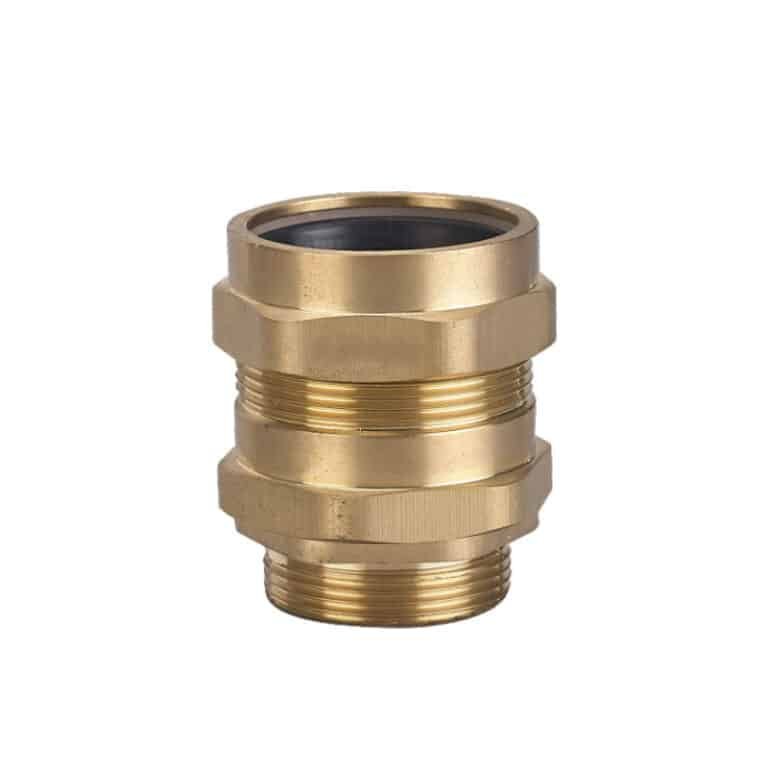

| Pressacavi serie CW - Filettatura per guaina | ||||
|---|---|---|---|---|
| Il filo | Dimensione della filettatura | Lunghezza minima della filettatura | Gamma cavi Min (mm) | Portata del cavo Max (mm) |
| CW20S | 20 | 10 | 11.8 | 17.8 |
| CW20L | 20 | 10 | 14.0 | 20.8 |
| CW25S | 25 | 10 | 18.0 | 24.0 |
| CW25L | 25 | 10 | 20.3 | 27.4 |
| CW32S | 32 | 10 | 24.5 | 31.0 |
| CW32L | 32 | 10 | 26.5 | 34.2 |
| CW40S | 40 | 13 | 30.4 | 38.5 |
| CW40L | 40 | 13 | 33.2 | 41.0 |
| CW50S | 50 | 13 | 40.0 | 47 |
| CW50L | 50 | 13 | 44.0 | 53.5 |
| CW63S | 63 | 14 | 50.0 | 59.0 |
| CW63L | 63 | 13.5 | 56.0 | 66.0 |
| CW75S | 75 | 15 | 63.5 | 73.0 |
| CW75L | 75 | 15 | 69.0 | 73.0 |

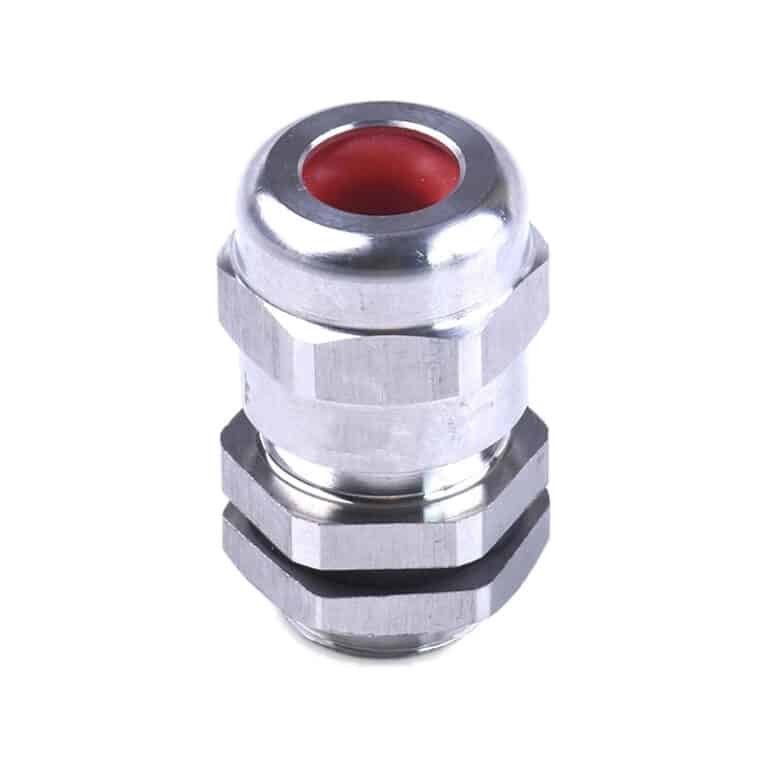

| Pressacavi serie Ex-V - Filettatura metrica/NPT/G | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Il filo (M) |
Serie metrica Codice |
Il filo (NPT/G) |
Serie NPT Codice |
Serie G Codice |
Gamma di cavi | H (mm) |
L (mm) |
Dimensione esagonale | ||
| Il filo | Il filo | Il filo | B (mm) |
A (mm) |
Attraverso appartamenti |
Attraverso angoli |
||||
| M16*1.5 | Ex-V08-M16 | 3/8″ | Ex-V08-NPT3/8 | Ex-V08-G3/8 | 5-8 | 3-6 | 30 | 12 | 24 | 28 |
| Ex-V10-M16 | Ex-V10-NPT3/8 | Ex-V10-G3/8 | 6-10 | 4-8 | 30 | 12 | 24 | 28 | ||
| M20*1.5 | Ex-V14-M20 | 1/2″ | Ex-V14-NPT1/2 | Ex-V14-G1/2 | 9-14 | 6-11 | 30 | 12 | 24 | 28 |
| Ex-V16-M20 | Ex-V16-NPT1/2 | Ex-V16-G1/2 | 10-16 | 7-12 | 30 | 12 | 24 | 28 | ||
| Ex-V18-M20 | Ex-V18-NPT1/2 | Ex-V18-G1/2 | 13-18 | 9-14 | 32 | 12 | 30 | 35 | ||
| M25*1.5 | Ex-V21-M25 | 3/4″ | Ex-V21-NPT3/4 | Ex-V21-G3/4 | 15-21 | 11-17 | 35 | 13 | 36 | 42 |
| Ex-V24-M25 | Ex-V24-NPT3/4 | Ex-V24-G3/4 | 17-24 | 13-20 | 35 | 13 | 40 | 47 | ||
| M32*1.5 | Ex-V28-M32 | 1″ | Ex-V28-NPT1 | Ex-V28-G1 | 20-28 | 16-23 | 39 | 15 | 46 | 53 |
| Ex-VK2-M32 | Ex-V32-NPT1 | Ex-V32-G1 | 23-32 | 18-26 | 39 | 15 | 46 | 53 | ||
| M40*1.5 | Ex-V35-M40 | 1-1/4″ | Ex-V35-NPT1-1/4 | Ex-V35-G1-1/4 | 26-35 | 21-29 | 43 | 15 | 55 | 64 |
| Ex-V38-M40 | Ex-V38-NPT1-1/4 | Ex-V38-G1-1/4 | 31-38 | 25-32 | 43 | 15 | 55 | 64 | ||
| M50*1.5 | Ex-V41-M50 | 1-1/2″ | Ex-V41-NPT1-1/2 | Ex-V41-G1-1/2 | 34-41 | 28-35 | 48 | 15 | 65 | 75 |
| Ex-V44-M50 | Ex-V44-NPT1-1/2 | Ex-V44-G1-1/2 | 37-44 | 31-38 | 48 | 15 | 65 | 75 | ||
| M63*1.5 | Ex-V50-M63 | 2″ | Ex-V50-NPT2 | Ex-V50-G2 | 40-50 | 33-43 | 53 | 16 | 80 | 92 |
| Ex-V55-M63 | Ex-V55-NPT2 | Ex-V55-G2 | 43-55 | 36-47 | 53 | 16 | 80 | 92 | ||
| M75*1.5 | Ex-V63-M75 | 2-1/2″ | Ex-V63-NPT2-1/2 | Ex-V63-G2 | 50-63 | 42-53 | 58 | 16 | 96 | 111 |
| Ex-V68-M75 | Ex-V68-NPT2-1/2 | Ex-V68-G2-1/2 | 54-68 | 45-58 | 58 | 16 | 96 | 111 | ||
| M88*2 | Ex-V72-M88 | 3″ | Ex-V72-NPT3 | Ex-V72-G3 | 62-72 | 52-62 | 64 | 18 | 114 | 134 |
| Ex-V79-M88 | Ex-V79-NPT3 | Ex-V79-G3 | 67-79 | 56-67 | 64 | 18 | 114 | 134 | ||
| M110*2 | Ex-V89-M110 | 4″ | Ex-V89-NPT4 | Ex-V89-G4 | 78-89 | 65-75 | 70 | 18 | 128 | 148 |
| Ex-V105-M110 | Ex-V105-NPT4 | Ex-V105-G4 | 88-104.5 | 74-91 | 70 | 18 | 138 | 148 | ||
| Pressacavi serie Ex-VIIG - Filettatura metrica/NPT/G | |||||
|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio (mm) |
Max. Uscita (mm) |
Lunghezza della filettatura GL (mm) |
Dimensione della chiave (mm) |
| M16 × 1.5 | Ex-VIIGM16 | 5-16 | 10 | 15 | 24 |
| M20 × 1.5 | Ex-VIIGM20 | 5-16 | 10 | 15 | 24 |
| M20 × 1,5D | Ex-VIIGM20D | 5-20 | 15 | 15 | 30 |
| M25 × 1.5 | Ex-VIIGM25 | 5-20 | 15 | 15 | 30 |
| M25 × 1,5D | Ex-VIIGM25D | 8-26 | 20 | 15 | 38 |
| M32 × 1.5 | Ex-VIIGM32 | 8-26 | 20 | 17 | 38 |
| M32 × 1,5D | Ex-VIIGM32D | 15-33 | 26 | 17 | 45 |
| M40 × 1.5 | Ex-VIIGM40-33 | 15-33 | 26 | 17 | 45 |
| M40 × 1,5D | Ex-VIIGM40D | 16-40 | 33 | 17 | 55 |
| M50 × 1.5 | Ex-VIIGM50 | 16-40 | 33 | 20 | 55 |
| M50 × 1,5D | Ex-VIIGM50D | 18-50 | 41 | 20 | 68 |
| M63 × 1.5 | Ex-VIIGM63 | 18-50 | 41 | 20 | 68 |
| M63 × 1,5D | Ex-VIIGM63D | 25-64 | 53 | 20 | 82 |
| M75 × 2 | Ex-VIIGM75 | 25-64 | 53 | 22 | 82 |
| M88 × 2 | Ex-VIIGM88 | 31-80 | 75 | 22 | 98 |
| M100 × 2 | Ex-VIIGM100 | 40-96 | 83 | 22 | 110 |
| M115 × 2 | Ex-VIIGM115 | 40-103 | 90 | 22 | 125 |
| M130 × 2 | Ex-VIIGM130 | 98-119 | 100 | 22 | 140 |
| NPT 3/8 | Ex-VIIGNPT3/8 | 5-16 | 10 | 15 | 24 |
| NPT 1/2 | Ex-VIIGNPT1/2 | 5-16 | 10 | 15 | 24 |
| NPT 1/2D | Ex-VIIGNPT1/2D | 5-20 | 15 | 15 | 30 |
| NPT 3/4 | Ex-VIIGNPT3/4 | 5-20 | 15 | 15 | 30 |
| NPT 3/4D | Ex-VIIGNPT3/4D | 8-26 | 20 | 15 | 38 |
| NPT 1 | Ex-VIIGNPT1 | 8-26 | 20 | 17 | 38 |
| NPT 1D | Ex-VIIGNPT1D | 15-33 | 26 | 17 | 45 |
| NPT 1-1/4 | Ex-VIIGNPT1-1/4 | 15-33 | 26 | 17 | 45 |
| NPT 1-1/4D | Ex-VIIGNPT1-1/4D | 16-40 | 33 | 17 | 55 |
| NPT 1-1/2 | Ex-VIIGNPT1-1/2 | 16-40 | 33 | 20 | 55 |
| NPT 1-1/2D | Ex-VIIGNPT1-1/2D | 18-50 | 41 | 20 | 68 |
| NPT 2 | Ex-VIIGNPT2 | 18-50 | 41 | 20 | 68 |
| NPT 2D | Ex-VIIGNPT2D | 25-64 | 53 | 20 | 82 |
| NPT 2-1/2 | Ex-VIIGNPT2-1/2 | 25-64 | 53 | 22 | 82 |
| NPT 3 | Ex-VIIGNPT3 | 31-80 | 75 | 22 | 98 |
| NPT 4 | Ex-VIIGNPT4 | 40-103 | 90 | 22 | 125 |
| G 3/8 | Ex-VIIGG3/8 | 5-16 | 10 | 15 | 24 |
| G 1/2 | Ex-VIIGG1/2 | 5-16 | 10 | 15 | 24 |
| G 1/2D | Ex-VIIGG1/2D | 5-20 | 15 | 15 | 30 |
| G 3/4 | Ex-VIIGG3/4 | 5-20 | 15 | 15 | 30 |
| G 3/4D | Ex-VIIGG3/4D | 8-26 | 20 | 15 | 38 |
| G 1 | Ex-VIIGG1 | 8-26 | 20 | 17 | 38 |
| G 1D | Ex-VIIGG1D | 15-33 | 26 | 17 | 45 |
| G 1-1/4 | Ex-VIIGG1-1/4 | 15-33 | 26 | 17 | 45 |
| G 1-1/4D | Ex-VIIGG1-1/4D | 16-40 | 33 | 17 | 55 |
| G 1-1/2 | Ex-VIIGG1-1/2 | 16-40 | 33 | 20 | 55 |
| G 1-1/2D | Ex-VIIGG1-1/2D | 18-50 | 41 | 20 | 68 |
| G 2 | Ex-VIIGG2 | 18-50 | 41 | 20 | 68 |
| G 2D | Ex-VIIGG2D | 25-64 | 53 | 20 | 82 |
| G 2-1/2 | Ex-VIIGG2-1/2 | 25-64 | 53 | 22 | 82 |
| G 3 | Ex-VIIGG3 | 31-80 | 75 | 22 | 98 |
| G 4 | Ex-VIIGG4 | 40-103 | 90 | 22 | 125 |
| Pressacavi serie Ex-VIIIG - Filettatura metrica/NPT/G | |||||
|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio (mm) |
Max. Uscita (mm) |
Lunghezza della filettatura GL (mm) |
Dimensione della chiave (mm) |
| M16 × 1.5 | Ex-VIIIGM16 | 5-16 | 10 | 15 | 24 |
| M20 × 1.5 | Ex-VIIIGM20 | 5-16 | 10 | 15 | 24 |
| M20 × 1,5D | Ex-VIIIGM20D | 5-20 | 15 | 15 | 30 |
| M25 × 1.5 | Ex-VIIIGM25 | 5-20 | 15 | 15 | 30 |
| M25 × 1,5D | Ex-VIIIGM25D | 8-26 | 20 | 15 | 38 |
| M32 × 1.5 | Ex-VIIIGM32 | 8-26 | 20 | 17 | 38 |
| M32 × 1,5D | Ex-VIIIGM32D | 15-33 | 26 | 17 | 45 |
| M40 × 1.5 | Ex-VIIIGM40-33 | 15-33 | 26 | 17 | 45 |
| M40 × 1,5D | Ex-VIIIGM40D | 16-40 | 33 | 17 | 55 |
| M50 × 1.5 | Ex-VIIIGM50 | 16-40 | 33 | 20 | 55 |
| M50 × 1,5D | Ex-VIIIGM50D | 18-50 | 41 | 20 | 68 |
| M63 × 1.5 | Ex-VIIIGM63 | 18-50 | 41 | 20 | 68 |
| M63 × 1,5D | Ex-VIIIGM63D | 25-64 | 53 | 20 | 82 |
| M75 × 2 | Ex-VIIIGM75 | 25-64 | 53 | 22 | 82 |
| M88 × 2 | Ex-VIIIGM88 | 31-80 | 75 | 22 | 98 |
| M100 × 2 | Ex-VIIIGM100 | 40-96 | 83 | 22 | 110 |
| M115 × 2 | Ex-VIIIGM115 | 40-103 | 90 | 22 | 125 |
| M130 × 2 | Ex-VIIIGM130 | 98-119 | 100 | 22 | 140 |
| NPT 3/8 | Ex-VIIIGNPT3/8 | 5-16 | 10 | 15 | 24 |
| NPT 1/2 | Ex-VIIIGNPT1/2 | 5-16 | 10 | 15 | 24 |
| NPT 1/2D | Ex-VIIIGNPT1/2D | 5-20 | 15 | 15 | 30 |
| NPT 3/4 | Ex-VIIIGNPT3/4 | 5-20 | 15 | 15 | 30 |
| NPT 3/4D | Ex-VIIIGNPT3/4D | 8-26 | 20 | 15 | 38 |
| NPT 1 | Ex-VIIIGNPT1 | 8-26 | 20 | 17 | 38 |
| NPT 1D | Ex-VIIIGNPT1D | 15-33 | 26 | 17 | 45 |
| NPT 1-1/4 | Ex-VIIIGNPT1-1/4 | 15-33 | 26 | 17 | 45 |
| NPT 1-1/4D | Ex-VIIIGNPT1-1/4D | 16-40 | 33 | 17 | 55 |
| NPT 1-1/2 | Ex-VIIIGNPT1-1/2 | 16-40 | 33 | 20 | 55 |
| NPT 1-1/2D | Ex-VIIIGNPT1-1/2D | 18-50 | 41 | 20 | 68 |
| NPT 2 | Ex-VIIIGNPT2 | 18-50 | 41 | 20 | 68 |
| NPT 2D | Ex-VIIIGNPT2D | 25-64 | 53 | 20 | 82 |
| NPT 2-1/2 | Ex-VIIIGNPT2-1/2 | 25-64 | 53 | 22 | 82 |
| NPT 3 | Ex-VIIIGNPT3 | 31-80 | 75 | 22 | 98 |
| NPT 4 | Ex-VIIIGNPT4 | 40-103 | 90 | 22 | 125 |
| G 3/8 | Ex-VIIIGG3/8 | 5-16 | 10 | 15 | 24 |
| G 1/2 | Ex-VIIIGG1/2 | 5-16 | 10 | 15 | 24 |
| G 1/2D | Ex-VIIIGG1/2D | 5-20 | 15 | 15 | 30 |
| G 3/4 | Ex-VIIIGG3/4 | 5-20 | 15 | 15 | 30 |
| G 3/4D | Ex-VIIIGG3/4D | 8-26 | 20 | 15 | 38 |
| G 1 | Ex-VIIIGG1 | 8-26 | 20 | 17 | 38 |
| G 1D | Ex-VIIIGG1D | 15-33 | 26 | 17 | 45 |
| G 1-1/4 | Ex-VIIIGG1-1/4 | 15-33 | 26 | 17 | 45 |
| G 1-1/4D | Ex-VIIIGG1-1/4D | 16-40 | 33 | 17 | 55 |
| G 1-1/2 | Ex-VIIIGG1-1/2 | 16-40 | 33 | 20 | 55 |
| G 1-1/2D | Ex-VIIIGG1-1/2D | 18-50 | 41 | 20 | 68 |
| G 2 | Ex-VIIIGG2 | 18-50 | 41 | 20 | 68 |
| G 2D | Ex-VIIIGG2D | 25-64 | 53 | 20 | 82 |
| G 2-1/2 | Ex-VIIIGG2-1/2 | 25-64 | 53 | 22 | 82 |
| G 3 | Ex-VIIIGG3 | 31-80 | 75 | 22 | 98 |
| G 4 | Ex-VIIIGG4 | 40-103 | 90 | 22 | 125 |
| Pressacavi serie Ex-VII - Filettatura metrica/NPT/G | |||||
|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio (mm) |
Max. Uscita (mm) |
Lunghezza della filettatura GL (mm) |
Dimensione della chiave (mm) |
| M16 × 1.5 | Ex-VIIM16 | 5-16 | 10 | 15 | 24 |
| M20 × 1.5 | Ex-VIIM20 | 5-16 | 10 | 15 | 24 |
| M20 × 1,5D | Ex-VIIM20D | 5-20 | 15 | 15 | 30 |
| M25 × 1.5 | Ex-VIIM25 | 5-20 | 15 | 15 | 30 |
| M25 × 1,5D | Ex-VIIM25D | 8-26 | 20 | 15 | 38 |
| M32 × 1.5 | Ex-VIIM32 | 8-26 | 20 | 17 | 38 |
| M32 × 1,5D | Ex-VIIM32D | 15-33 | 26 | 17 | 45 |
| M40 × 1.5 | Ex-VIIM40-33 | 15-33 | 26 | 17 | 45 |
| M40 × 1,5D | Ex-VIIM40D | 16-40 | 33 | 17 | 55 |
| M50 × 1.5 | Ex-VIIM50 | 16-40 | 33 | 20 | 55 |
| M50 × 1,5D | Ex-VIIM50D | 18-50 | 41 | 20 | 68 |
| M63 × 1.5 | Ex-VIIM63 | 18-50 | 41 | 20 | 68 |
| M63 × 1,5D | Ex-VIIM63D | 25-64 | 53 | 20 | 82 |
| M75 × 2 | Ex-VIIM75 | 25-64 | 53 | 22 | 82 |
| M88 × 2 | Ex-VIIM88 | 31-80 | 75 | 22 | 98 |
| M100 × 2 | Ex-VIIM100 | 40-96 | 83 | 22 | 110 |
| M115 × 2 | Ex-VIIM115 | 40-103 | 90 | 22 | 125 |
| M130 × 2 | Ex-VIIM130 | 98-119 | 100 | 22 | 140 |
| NPT 3/8 | Ex-VIINPT3/8 | 5-16 | 10 | 15 | 24 |
| NPT 1/2 | Ex-VIINPT1/2 | 5-16 | 10 | 15 | 24 |
| NPT 1/2D | Ex-VIINPT1/2D | 5-20 | 15 | 15 | 30 |
| NPT 3/4 | Ex-VIINPT3/4 | 5-20 | 15 | 15 | 30 |
| NPT 3/4D | Ex-VIINPT3/4D | 8-26 | 20 | 15 | 38 |
| NPT 1 | Ex-VIINPT1 | 8-26 | 20 | 17 | 38 |
| NPT 1D | Ex-VIINPT1D | 15-33 | 26 | 17 | 45 |
| NPT 1-1/4 | Ex-VIINPT1-1/4 | 15-33 | 26 | 17 | 45 |
| NPT 1-1/4D | Ex-VIINPT1-1/4D | 16-40 | 33 | 17 | 55 |
| NPT 1-1/2 | Ex-VIINPT1-1/2 | 16-40 | 33 | 20 | 55 |
| NPT 1-1/2D | Ex-VIINPT1-1/2D | 18-50 | 41 | 20 | 68 |
| NPT 2 | Ex-VIINPT2 | 18-50 | 41 | 20 | 68 |
| NPT 2D | Ex-VIINPT2D | 25-64 | 53 | 20 | 82 |
| NPT 2-1/2 | Ex-VIINPT2-1/2 | 25-64 | 53 | 22 | 82 |
| NPT 3 | Ex-VIINPT3 | 31-80 | 75 | 22 | 98 |
| NPT 4 | Ex-VIINPT4 | 40-103 | 90 | 22 | 125 |
| G 3/8 | Ex-VIIG3/8 | 5-16 | 10 | 15 | 24 |
| G 1/2 | Ex-VIIG1/2 | 5-16 | 10 | 15 | 24 |
| G 1/2D | Ex-VIIG1/2D | 5-20 | 15 | 15 | 30 |
| G 3/4 | Ex-VIIG3/4 | 5-20 | 15 | 15 | 30 |
| G 3/4D | Ex-VIIG3/4D | 8-26 | 20 | 15 | 38 |
| G 1 | Ex-VIIG1 | 8-26 | 20 | 17 | 38 |
| G 1D | Ex-VIIG1D | 15-33 | 26 | 17 | 45 |
| G 1-1/4 | Ex-VIIG1-1/4 | 15-33 | 26 | 17 | 45 |
| G 1-1/4D | Ex-VIIG1-1/4D | 16-40 | 33 | 17 | 55 |
| G 1-1/2 | Ex-VIIG1-1/2 | 16-40 | 33 | 20 | 55 |
| G 1-1/2D | Ex-VIIG1-1/2D | 18-50 | 41 | 20 | 68 |
| G 2 | Ex-VIIG2 | 18-50 | 41 | 20 | 68 |
| G 2D | Ex-VIIG2D | 25-64 | 53 | 20 | 82 |
| G 2-1/2 | Ex-VIIG2-1/2 | 25-64 | 53 | 22 | 82 |
| G 3 | Ex-VIIG3 | 31-80 | 75 | 22 | 98 |
| G 4 | Ex-VIIG4 | 40-103 | 90 | 22 | 125 |
| Pressacavi serie Ex-B - Filettatura metrica/NPT/G | ||||
|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio (mm) |
Lunghezza della filettatura GL (mm) |
Dimensione della chiave (mm) |
| M10 × 1.5 | Ex-BM10-6.2 | 3-6.2 | 12 | 14/14 |
| M12 × 1.5 | Ex-BM12-6.2 | 3-6.2 | 12 | 14/14 |
| M12 × 1.5 | Ex-BM12-8 | 4-8 | 12 | 18/18 |
| M14 × 1.5 | Ex-BM14-8 | 4-8 | 12 | 18/18 |
| M16 × 1.5 | Ex-BM16-8 | 4-8 | 12 | 18/18 |
| M16 × 1.5 | Ex-BM16-10 | 5-10 | 12 | 22/22 |
| M18 × 1.5 | Ex-BM18-10 | 5-10 | 12 | 22/22 |
| M20 × 1.5 | Ex-BM20-10 | 5-10 | 12 | 22/24 |
| M20 × 1.5 | Ex-BM20-12 | 8-12 | 12 | 24/24 |
| M20 × 1.5 | Ex-BM20-14 | 10-14 | 12 | 26/26 |
| M22 × 1.5 | Ex-BM22-14 | 10-14 | 12 | 26/26 |
| M24 × 1.5 | Ex-BM24-14 | 10-14 | 12 | 26/26 |
| M25 × 1.5 | Ex-BM25-12 | 8-12 | 12 | 24/30 |
| M25 × 1.5 | Ex-BM25-14 | 10-14 | 12 | 26/30 |
| M25 × 1.5 | Ex-BM25-18 | 13-18 | 12 | 32/32 |
| M27 × 1.5 | Ex-BM27-18 | 13-18 | 12 | 32/32 |
| M30 × 1.5 | Ex-BM30-18 | 13-18 | 12 | 32/32 |
| M32 × 1.5 | Ex-BM32-25 | 18-25 | 15 | 40/40 |
| M36 × 1.5 | Ex-BM36-25 | 18-25 | 15 | 40/40 |
| M40 × 1.5 | Ex-BM40-32 | 25-32 | 15 | 50/50 |
| M48 × 1.5 | Ex-BM48-32 | 25-32 | 15 | 50/50 |
| M50 × 1.5 | Ex-BM50-39 | 32-39 | 15 | 60/60 |
| M60 × 1.5 | Ex-BM60-44 | 36-44 | 15 | 65/65 |
| M63 × 1.5 | Ex-BM63-44 | 36-44 | 15 | 65/68 |
| M63 × 1.5 | Ex-BM63-54 | 45-54 | 15 | 75/75 |
| M64 × 2.0 | Ex-BM64-54 | 45-54 | 15 | 75/75 |
| M72 × 1.5 | Ex-BM72-54 | 45-54 | 20 | 80/80 |
| M75 × 2.0 | Ex-BM75-66 | 55-66 | 20 | 85/90 |
| M78 × 2.0 | Ex-BM78-66 | 55-66 | 20 | 90/90 |
| M80 × 2.0 | Ex-BM80-66 | 55-66 | 20 | 90/90 |
| M88 × 2.0 | Ex-BM88-77 | 67-77 | 20 | 100/100 |
| M90 × 2.0 | Ex-BM90-77 | 67-77 | 20 | 100/100 |
| M100 × 2.0 | Ex-BM100-87 | 78-87 | 20 | 110/110 |
| M110 × 2.0 | Ex-BM110-99 | 88-99 | 20 | 122/122 |
| M120 × 2.0 | Ex-BM120-108 | 99-108 | 20 | 132/132 |
| NPT 1/4 | Ex-BNPT1/4-8 | 4-8 | 12 | 18/18 |
| NPT 3/8 | Ex-BNPT3/8-10 | 6-10 | 12 | 22/22 |
| NPT 1/2S | Ex-BNPT1/2S-12 | 8-12 | 12 | 24/24 |
| NPT 1/2D | Ex-BNPT1/2D-14 | 10-14 | 12 | 26/26 |
| NPT 3/4 | Ex-BNPT3/4-10 | 6-10 | 12 | 22/32 |
| NPT 3/4 | Ex-BNPT3/4-14 | 10-14 | 12 | 26/32 |
| NPT 3/4 | Ex-BNPT3/4-18 | 13-18 | 12 | 32/32 |
| NPT 1 | Ex-BNPT1-25 | 18-25 | 15 | 40/40 |
| NPT 1-1/4 | Ex-BNPT1-1/4-32 | 25-32 | 15 | 50/50 |
| NPT 1-1/2 | Ex-BNPT1-1/2-32 | 25-32 | 15 | 50/52 |
| NPT 1-1/2 | Ex-BNPT1-1/2-39 | 32-39 | 15 | 52/52 |
| NPT 2S | Ex-BNPT2S-44 | 37-44 | 15 | 65/65 |
| NPT 2-1/2 | Ex-BNPT2-1/2-54 | 44-54 | 20 | 75/85 |
| NPT 2-1/2 | Ex-BNPT2-1/2-66 | 54-66 | 20 | 85/85 |
| NPT 3S | Ex-BNPT3S-77 | 66-77 | 20 | 100/100 |
| NPT 4S | Ex-BNPT4S-99 | 88-99 | 20 | 122/122 |
| G 1/4 | Ex-BG1/4-8 | 4-8 | 12 | 18/18 |
| G 3/8 | Ex-BG3/8-10 | 6-10 | 12 | 22/22 |
| G 1/2S | Ex-BG1/2S-12 | 8-12 | 12 | 24/24 |
| G 1/2D | Ex-BG1/2D-14 | 10-14 | 12 | 26/26 |
| G 3/4 | Ex-BG3/4-10 | 6-10 | 12 | 22/32 |
| G 3/4 | Ex-BG3/4-14 | 10-14 | 12 | 26/32 |
| G 3/4 | Ex-BG3/4-18 | 13-18 | 12 | 32/32 |
| G 1 | Ex-BG1-25 | 18-25 | 15 | 40/40 |
| G 1-1/4 | Ex-BG1-1/4-32 | 25-32 | 15 | 50/50 |
| G 1-1/2 | Ex-BG1-1/2-32 | 25-32 | 15 | 50/52 |
| G 1-1/2 | Ex-BG1-1/2-39 | 32-39 | 15 | 52/52 |
| G 2 | Ex-BG2S-44 | 37-44 | 15 | 65/65 |
| G 2-1/2 | Ex-BG2-1/2-54 | 44-54 | 20 | 75/85 |
| G 2-1/2 | Ex-BG2-1/2-66 | 54-66 | 20 | 85/85 |
| G 3 | Ex-BG3S-77 | 66-77 | 20 | 100/100 |
| G 4 | Ex-BG4S-99 | 88-99 | 20 | 122/122 |
| Pressacavi serie Ex-BG - Filettatura metrica/NPT/G | ||||
|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio (mm) |
Lunghezza della filettatura GL (mm) |
Dimensione della chiave (mm) |
| M12 × 1.5 | Ex-BGM12-8 | 4-8 | 12 | 18/18 |
| M14 × 1.5 | Ex-BGM14-8 | 4-8 | 12 | 18/18 |
| M16 × 1.5 | Ex-BGM16-8 | 4-8 | 12 | 18/18 |
| M16 × 1.5 | Ex-BGM16-10 | 5-10 | 12 | 22/22 |
| M18 × 1.5 | Ex-BGM18-10 | 5-10 | 12 | 22/22 |
| M20 × 1.5 | Ex-BGM20-10 | 5-10 | 12 | 22/24 |
| M20 × 1.5 | Ex-BGM20-12 | 8-12 | 12 | 24/24 |
| M20 × 1.5 | Ex-BGM20-14 | 10-14 | 12 | 26/26 |
| M22 × 1.5 | Ex-BGM22-14 | 10-14 | 12 | 26/26 |
| M24 × 1.5 | Ex-BGM24-14 | 10-14 | 12 | 26/26 |
| M25 × 1.5 | Ex-BGM25-12 | 8-12 | 15 | 24/30 |
| M25 × 1.5 | Ex-BGM25-14 | 10-14 | 15 | 26/30 |
| M25 × 1.5 | Ex-BGM25-18 | 13-18 | 15 | 32/32 |
| M27 × 1.5 | Ex-BGM27-18 | 13-18 | 15 | 32/32 |
| M30 × 1.5 | Ex-BGM30-18 | 13-18 | 15 | 32/32 |
| M32 × 1.5 | Ex-BGM32-25 | 18-25 | 17 | 40/40 |
| M36 × 1.5 | Ex-BGM36-25 | 18-25 | 17 | 40/40 |
| M40 × 1.5 | Ex-BGM40-32 | 25-32 | 17 | 50/50 |
| M48 × 1.5 | Ex-BGM48-32 | 25-32 | 17 | 50/50 |
| M50 × 1.5 | Ex-BGM50-39 | 32-39 | 17 | 60/60 |
| M60 × 1.5 | Ex-BGM60-44 | 36-44 | 17 | 65/65 |
| M63 × 1.5 | Ex-BGM63-44 | 36-44 | 17 | 65/68 |
| M63 × 1.5 | Ex-BGM63-54 | 45-54 | 17 | 75/75 |
| M64 × 2.0 | Ex-BGM64-54 | 45-54 | 17 | 75/75 |
| M72 × 1.5 | Ex-BGM72-54 | 45-54 | 20 | 80/80 |
| M75 × 2.0 | Ex-BGM75-66 | 55-66 | 20 | 85/90 |
| M78 × 2.0 | Ex-BGM78-66 | 55-66 | 20 | 90/90 |
| M80 × 2.0 | Ex-BGM80-66 | 55-66 | 20 | 90/90 |
| M88 × 2.0 | Ex-BGM88-77 | 67-77 | 20 | 100/100 |
| M90 × 2.0 | Ex-BGM90-77 | 67-77 | 20 | 100/100 |
| M100 × 2.0 | Ex-BGM100-87 | 78-87 | 20 | 110/110 |
| M110 × 2.0 | Ex-BGM110-99 | 88-99 | 20 | 122/122 |
| M120 × 2.0 | Ex-BGM120-108 | 99-108 | 20 | 132/132 |
| NPT 1/4 | Ex-BGNPT1/4-8 | 4-8 | 12 | 18/18 |
| NPT 3/8 | Ex-BGNPT3/8-10 | 6-10 | 12 | 22/22 |
| NPT 1/2-S | Ex-BGNPT1/2S-12 | 8-12 | 12 | 24/24 |
| NPT 1/2-D | Ex-BGNPT1/2D-14 | 10-14 | 12 | 26/26 |
| NPT 3/4 | Ex-BGNPT3/4-10 | 6-10 | 15 | 22/32 |
| NPT 3/4 | Ex-BGNPT3/4-14 | 10-14 | 15 | 26/32 |
| NPT 3/4 | Ex-BGNPT3/4-18 | 13-18 | 15 | 32/32 |
| NPT 1 | Ex-BGNPT1-25 | 18-25 | 17 | 40/40 |
| NPT 1-1/4 | Ex-BGNPT1-1/4-32 | 25-32 | 17 | 50/50 |
| NPT 1-1/2 | Ex-BGNPT1-1/2-32 | 25-32 | 17 | 50/52 |
| NPT 1-1/2 | Ex-BGNPT1-1/2-39 | 32-39 | 17 | 52/52 |
| NPT 2-S | Ex-BGNPT2S-44 | 37-44 | 17 | 65/65 |
| NPT 2-1/2 | Ex-BGNPT2-1/2-54 | 44-54 | 20 | 75/85 |
| NPT 2-1/2 | Ex-BGNPT2-1/2-66 | 54-66 | 20 | 85/85 |
| NPT 3-S | Ex-BGNPT3S-77 | 66-77 | 20 | 100/100 |
| NPT 4-S | Ex-BGNPT4S-99 | 88-99 | 20 | 122/122 |
| G 1/4 | Ex-BGG1/4-8 | 4-8 | 12 | 18/18 |
| G 3/8 | Ex-BGG3/8-10 | 6-10 | 12 | 22/22 |
| G 1/2-S | Ex-BGG1/2S-12 | 8-12 | 12 | 24/24 |
| G 1/2-D | Ex-BGG1/2D-14 | 10-14 | 12 | 26/26 |
| G 3/4 | Ex-BGG3/4-10 | 6-10 | 15 | 22/32 |
| G 3/4 | Ex-BGG3/4-14 | 10-14 | 15 | 26/32 |
| G 3/4 | Ex-BGG3/4-18 | 13-18 | 15 | 32/32 |
| G 1 | Ex-BGG1-25 | 18-25 | 17 | 40/40 |
| G 1-1/4 | Ex-BGG1-1/4-32 | 25-32 | 17 | 50/50 |
| G 1-1/2 | Ex-BGG1-1/2-32 | 25-32 | 17 | 50/52 |
| G 1-1/2 | Ex-BGG1-1/2-39 | 32-39 | 17 | 52/52 |
| G 2 | Ex-BGG2-44 | 37-44 | 17 | 65/65 |
| G 2-1/2 | Ex-BGG2-1/2-54 | 44-54 | 20 | 75/85 |
| G 2-1/2 | Ex-BGG2-1/2-66 | 54-66 | 20 | 85/85 |
| G 3 | Ex-BGG3-77 | 66-77 | 20 | 100/100 |
| G 4 | Ex-BGG4-99 | 88-99 | 20 | 122/122 |
| Pressacavi serie Ex-VI - Filettatura metrica/NPT/G | ||||
|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio (mm) |
Lunghezza della filettatura GL (mm) |
Dimensione della chiave (mm) |
| M16 × 1.5 | Ex-VIM16 | 8-14 | 15 | 24 |
| M20 × 1.5 | Ex-VIM20 | 8-14 | 15 | 24 |
| M25 × 1.5 | Ex-VIM25 | 8-17 | 15 | 30 |
| M32 × 1.5 | Ex-VIM32 | 12-24 | 17 | 38 |
| M40 × 1.5 | Ex-VIM40 | 18-30 | 17 | 45 |
| M50 × 1.5 | Ex-VIM50 | 24-36 | 20 | 55 |
| M63 × 1.5 | Ex-VIM63 | 30-46 | 20 | 68 |
| M75 × 2.0 | Ex-VIM75 | 36-60 | 22 | 80 |
| M88 × 2.0 | Ex-VIM88 | 58-72 | 22 | 96 |
| M110 × 2.0 | Ex-VIM110 | 66-90 | 22 | 125 |
| NPT 3/8 | Ex-VINPT3/8 | 8-14 | 15 | 24 |
| NPT 1/2 | Ex-VINPT1/2 | 8-14 | 15 | 24 |
| NPT 3/4 | Ex-VINPT3/4 | 8-17 | 15 | 30 |
| NPT 1 | Ex-VINPT1 | 12-24 | 17 | 38 |
| NPT 1-1/4 | Ex-VINPT1-1/4 | 18-30 | 17 | 45 |
| NPT 1-1/2 | Ex-VINPT1-1/2 | 24-36 | 20 | 55 |
| NPT 2 | Ex-VINPT2 | 30-46 | 20 | 68 |
| NPT 2-1/2 | Ex-VINPT2-1/2 | 36-60 | 22 | 80 |
| NPT 3 | Ex-VINPT3 | 58-72 | 22 | 96 |
| NPT 4 | Ex-VINPT4 | 66-90 | 22 | 125 |
| G 3/8 | Ex-VIG3/8 | 8-14 | 15 | 24 |
| G 1/2 | Ex-VIG1/2 | 8-14 | 15 | 24 |
| G 3/4 | Ex-VIG3/4 | 8-17 | 15 | 30 |
| G 1 | Ex-VIG1 | 12-24 | 17 | 38 |
| G 1-1/4 | Ex-VIG1-1/4 | 18-30 | 17 | 45 |
| G 1-1/2 | Ex-VIG1-1/2 | 24-36 | 20 | 55 |
| G 2 | Ex-VIG2 | 30-46 | 20 | 68 |
| G 2-1/2 | Ex-VIG2-1/2 | 36-60 | 22 | 80 |
| G 3 | Ex-VIG3 | 58-72 | 22 | 96 |
| G 4 | Ex-VIG4 | 66-90 | 22 | 125 |
| Pressacavi serie Ex-VIG - Filettatura metrica/NPT/G | ||||
|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio (mm) |
Lunghezza della filettatura GL (mm) |
Dimensione della chiave (mm) |
| M16 × 1.5 | Ex-VIGM16 | 8-14 | 15 | 24 |
| M20 × 1.5 | Ex-VIGM20 | 5-14 | 15 | 24 |
| M25 × 1.5 | Ex-VIGM25 | 5-17 | 15 | 30 |
| M32 × 1.5 | Ex-VIGM32 | 8-24 | 17 | 38 |
| M40 × 1.5 | Ex-VIGM40 | 10-30 | 17 | 45 |
| M50 × 1.5 | Ex-VIGM50 | 12-36 | 20 | 55 |
| M63 × 1.5 | Ex-VIGM63 | 18-46 | 20 | 68 |
| M75 × 2.0 | Ex-VIGM75 | 20-60 | 22 | 80 |
| M88 × 2.0 | Ex-VIGM88 | 22-72 | 22 | 96 |
| M110 × 2.0 | Ex-VIGM110 | 30-90 | 22 | 125 |
| NPT 3/8 | Ex-VIGNPT3/8 | 8-14 | 15 | 24 |
| NPT 1/2 | Ex-VIGNPT1/2 | 5-14 | 15 | 24 |
| NPT 3/4 | Ex-VIGNPT3/4 | 5-17 | 15 | 30 |
| NPT 1 | Ex-VIGNPT1 | 8-24 | 17 | 38 |
| NPT 1-1/4 | Ex-VIGNPT1-1/4 | 10-30 | 17 | 45 |
| NPT 1-1/2 | Ex-VIGNPT1-1/2 | 12-36 | 20 | 55 |
| NPT 2 | Ex-VIGNPT2 | 18-46 | 20 | 68 |
| NPT 2-1/2 | Ex-VIGNPT2-1/2 | 20-60 | 22 | 80 |
| NPT 3 | Ex-VIGNPT3 | 22-72 | 22 | 96 |
| NPT 4 | Ex-VIGNPT4 | 30-90 | 22 | 125 |
| G 3/8 | Ex-VIGG3/8 | 8-14 | 15 | 24 |
| G 1/2 | Ex-VIGG1/2 | 5-14 | 15 | 24 |
| G 3/4 | Ex-VIGG3/4 | 5-17 | 15 | 30 |
| G 1 | Ex-VIGG1 | 8-24 | 17 | 38 |
| G 1-1/4 | Ex-VIGG1-1/4 | 10-30 | 17 | 45 |
| G 1-1/2 | Ex-VIGG1-1/2 | 12-36 | 20 | 55 |
| G 2 | Ex-VIGG2 | 18-46 | 20 | 68 |
| G 2-1/2 | Ex-VIGG2-1/2 | 20-60 | 22 | 80 |
| G 3 | Ex-VIGG3 | 22-72 | 22 | 96 |
| G 4 | Ex-VIGG4 | 30-90 | 22 | 125 |
| Pressacavi serie BGJA - Filettatura metrica/NPT/G | |||||
|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Lunghezza della filettatura GL (mm) |
Diametro del filetto AG (mm) |
Lunghezza complessiva OL (mm) |
Dimensione della chiave (mm) |
| M16×1.5 | BGJAM16 | 15 | 16 | 34 | 22 |
| M20×1.5 | BGJAM20 | 15 | 20 | 34 | 27 |
| M25×1.5 | BGJAM25 | 15 | 25 | 34 | 32 |
| M32×1.5 | BGJAM32 | 17 | 32 | 39 | 38 |
| M40×1.5 | BGJAM40 | 17 | 40 | 39 | 47 |
| M50×1.5 | BGJAM50 | 20 | 50 | 46 | 57 |
| M63×1.5 | BGJAM63 | 20 | 63 | 46 | 68 |
| M75×2.0 | BGJAM75 | 20 | 75 | 47 | 84 |
| M90×2.0 | BGJAM90 | 20 | 90 | 47 | 98 |
| M115×2.0 | BGJAM115 | 20 | 115 | 48 | 125 |
| NPT 3/8 | BGJANPT3/8 | 15 | 17.05 | 34 | 22 |
| NPT 1/2 | BGJANPT1/2 | 15 | 21.22 | 34 | 27 |
| NPT 3/4 | BGJANPT3/4 | 15 | 26.56 | 34 | 32 |
| NPT 1 | BGJANPT1 | 17 | 33.28 | 39 | 38 |
| NPT 1-1/4 | BGJANPT1-1/4 | 17 | 41.98 | 39 | 47 |
| NPT 1-1/2 | BGJANPT1-1/2 | 20 | 48.05 | 46 | 57 |
| NPT 2 | BGJANPT2 | 20 | 60.09 | 46 | 68 |
| NPT 2-1/2 | BGJANPT2-1/2 | 20 | 72.69 | 47 | 84 |
| NPT 3 | BGJANPT3 | 20 | 88.60 | 47 | 98 |
| NPT 4 | BGJANPT4 | 20 | 113.97 | 48 | 125 |
| G 3/8 | BGJAG3/8 | 15 | 16.66 | 34 | 22 |
| G 1/2 | BGJAG1/2 | 15 | 20.95 | 34 | 27 |
| G 3/4 | BGJAG3/4 | 15 | 26.44 | 34 | 32 |
| G 1 | BGJAG1 | 17 | 33.25 | 39 | 38 |
| G 1-1/4 | BGJAG1-1/4 | 17 | 41.91 | 39 | 47 |
| G 1-1/2 | BGJAG1-1/2 | 20 | 47.80 | 46 | 57 |
| G 2 | BGJAG2 | 20 | 59.61 | 46 | 68 |
| G 2-1/2 | BGJAG2-1/2 | 20 | 75.18 | 47 | 84 |
| G 3 | BGJAG3 | 20 | 87.88 | 47 | 98 |
| G 4 | BGJAG4 | 20 | 113.03 | 48 | 125 |

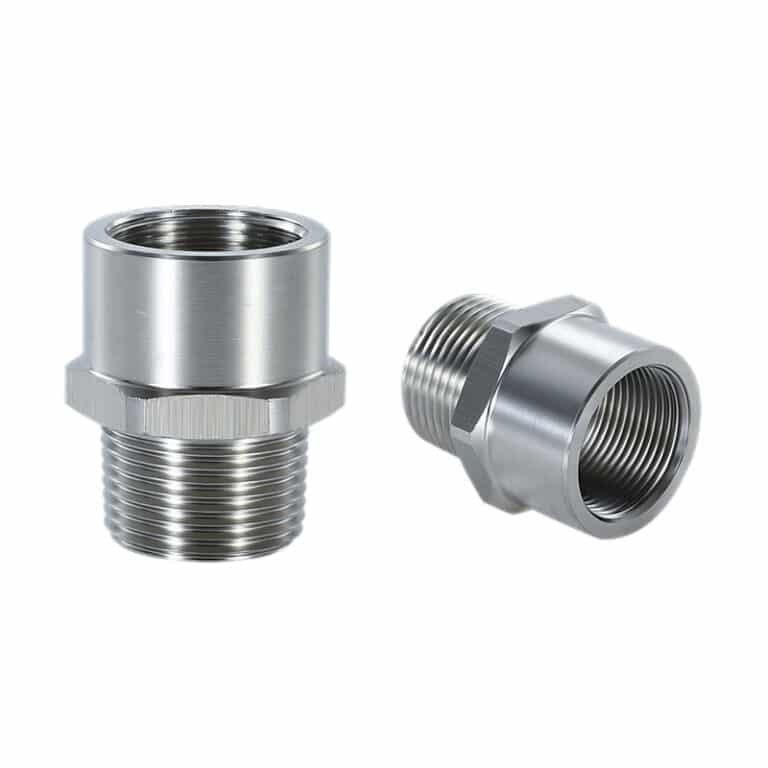

| Pressacavi serie BGJB - Filettatura metrica/NPT/G | |||||
|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Lunghezza della filettatura GL (mm) |
Diametro del filetto AG (mm) |
Lunghezza complessiva OL (mm) |
Dimensione della chiave (mm) |
| M16×1.5 | BGJBM16 | 15 | 16 | 34 | 22 |
| M20×1.5 | BGJBM20 | 15 | 20 | 34 | 27 |
| M25×1.5 | BGJBM25 | 15 | 25 | 34 | 32 |
| M32×1.5 | BGJBM32 | 17 | 32 | 39 | 38 |
| M40×1.5 | BGJBM40 | 17 | 40 | 39 | 47 |
| M50×1.5 | BGJBM50 | 20 | 50 | 46 | 57 |
| M63×1.5 | BGJBM63 | 20 | 63 | 46 | 68 |
| M75×2.0 | BGJBM75 | 20 | 75 | 47 | 84 |
| M90×2.0 | BGJBM90 | 20 | 90 | 47 | 98 |
| M115×2.0 | BGJBM115 | 20 | 115 | 48 | 125 |
| NPT 3/8 | BGJBNPT3/8 | 15 | 17.05 | 34 | 22 |
| NPT 1/2 | BGJBNPT1/2 | 15 | 21.22 | 34 | 27 |
| NPT 3/4 | BGJBNPT3/4 | 15 | 26.56 | 34 | 32 |
| NPT 1 | BGJBNPT1 | 17 | 33.28 | 39 | 38 |
| NPT 1-1/4 | BGJBNPT1-1/4 | 17 | 41.98 | 39 | 47 |
| NPT 1-1/2 | BGJBNPT1-1/2 | 20 | 48.05 | 46 | 57 |
| NPT 2 | BGJBNPT2 | 20 | 60.09 | 46 | 68 |
| NPT 2-1/2 | BGJBNPT2-1/2 | 20 | 72.69 | 47 | 84 |
| NPT 3 | BGJBNPT3 | 20 | 88.60 | 47 | 98 |
| NPT 4 | BGJBNPT4 | 20 | 113.97 | 48 | 125 |
| G 3/8 | BGJBG3/8 | 15 | 16.66 | 34 | 22 |
| G 1/2 | BGJBG1/2 | 15 | 20.95 | 34 | 27 |
| G 3/4 | BGJBG3/4 | 15 | 26.44 | 34 | 32 |
| G 1 | BGJBG1 | 17 | 33.25 | 39 | 38 |
| G 1-1/4 | BGJBG1-1/4 | 17 | 41.91 | 39 | 47 |
| G 1-1/2 | BGJBG1-1/2 | 20 | 47.80 | 46 | 57 |
| G 2 | BGJBG2 | 20 | 59.61 | 46 | 68 |
| G 2-1/2 | BGJBG2-1/2 | 20 | 75.18 | 47 | 84 |
| G 3 | BGJBG3 | 20 | 87.88 | 47 | 98 |
| G 4 | BGJBG4 | 20 | 113.03 | 48 | 125 |

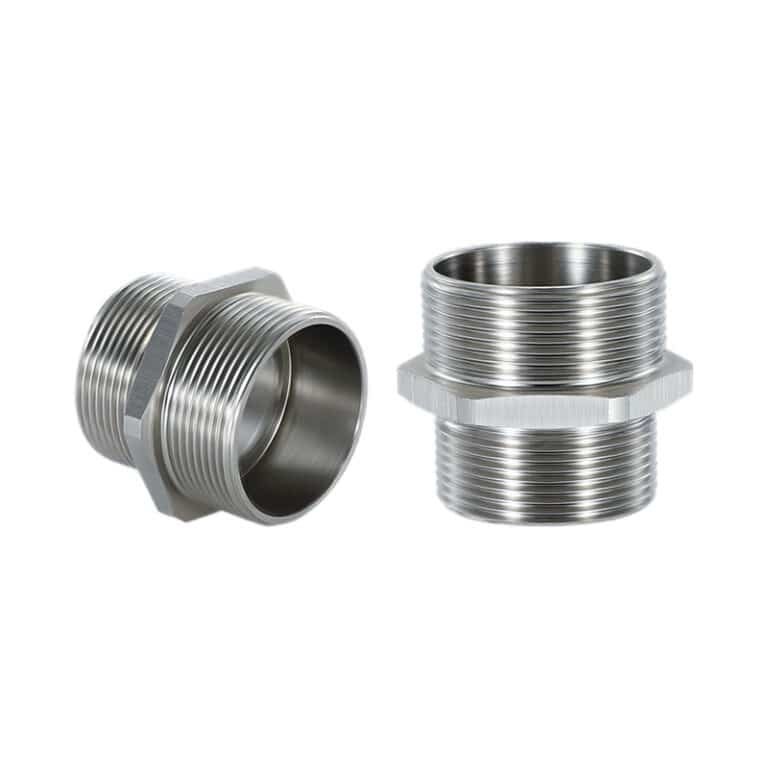

| Pressacavi serie BGJC - Filettatura metrica/NPT/G | |||||
|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Lunghezza della filettatura GL (mm) |
Diametro del filetto AG (mm) |
Lunghezza complessiva OL (mm) |
Dimensione della chiave (mm) |
| M16×1.5 | BGJCM16 | 15 | 16 | 34 | 20 |
| M20×1.5 | BGJCM20 | 15 | 20 | 34 | 24 |
| M25×1.5 | BGJCM25 | 15 | 25 | 34 | 30 |
| M32×1.5 | BGJCM32 | 17 | 32 | 39 | 38 |
| M40×1.5 | BGJCM40 | 17 | 40 | 39 | 45 |
| M50×1.5 | BGJCM50 | 20 | 50 | 46 | 55 |
| M63×1.5 | BGJCM63 | 20 | 63 | 46 | 68 |
| M75×2.0 | BGJCM75 | 20 | 75 | 47 | 80 |
| M90×2.0 | BGJCM90 | 20 | 90 | 47 | 98 |
| M115×2.0 | BGJCM115 | 20 | 115 | 48 | 120 |
| NPT 3/8 | BGJCNPT3/8 | 15 | 17.05 | 34 | 20 |
| NPT 1/2 | BGJCNPT1/2 | 15 | 21.22 | 34 | 24 |
| NPT 3/4 | BGJCNPT3/4 | 15 | 26.56 | 34 | 30 |
| NPT 1 | BGJCNPT1 | 17 | 33.28 | 39 | 38 |
| NPT 1-1/4 | BGJCNPT1-1/4 | 17 | 41.98 | 39 | 45 |
| NPT 1-1/2 | BGJCNPT1-1/2 | 20 | 48.05 | 46 | 55 |
| NPT 2 | BGJCNPT2 | 20 | 60.09 | 46 | 68 |
| NPT 2-1/2 | BGJCNPT2-1/2 | 20 | 72.69 | 47 | 80 |
| NPT 3 | BGJCNPT3 | 20 | 88.60 | 47 | 98 |
| NPT 4 | BGJCNPT4 | 20 | 113.97 | 48 | 120 |
| G 3/8 | BGJCG3/8 | 15 | 16.66 | 34 | 20 |
| G 1/2 | BGJCG1/2 | 15 | 20.95 | 34 | 24 |
| G 3/4 | BGJCG3/4 | 15 | 26.44 | 34 | 30 |
| G 1 | BGJCG1 | 17 | 33.25 | 39 | 38 |
| G 1-1/4 | BGJCG1-1/4 | 17 | 41.91 | 39 | 45 |
| G 1-1/2 | BGJCG1-1/2 | 20 | 47.80 | 46 | 55 |
| G 2 | BGJCG2 | 20 | 59.61 | 46 | 68 |
| G 2-1/2 | BGJCG2-1/2 | 20 | 75.18 | 47 | 80 |
| G 3 | BGJCG3 | 20 | 87.88 | 47 | 98 |
| G 4 | BGJCG4 | 20 | 113.03 | 48 | 120 |

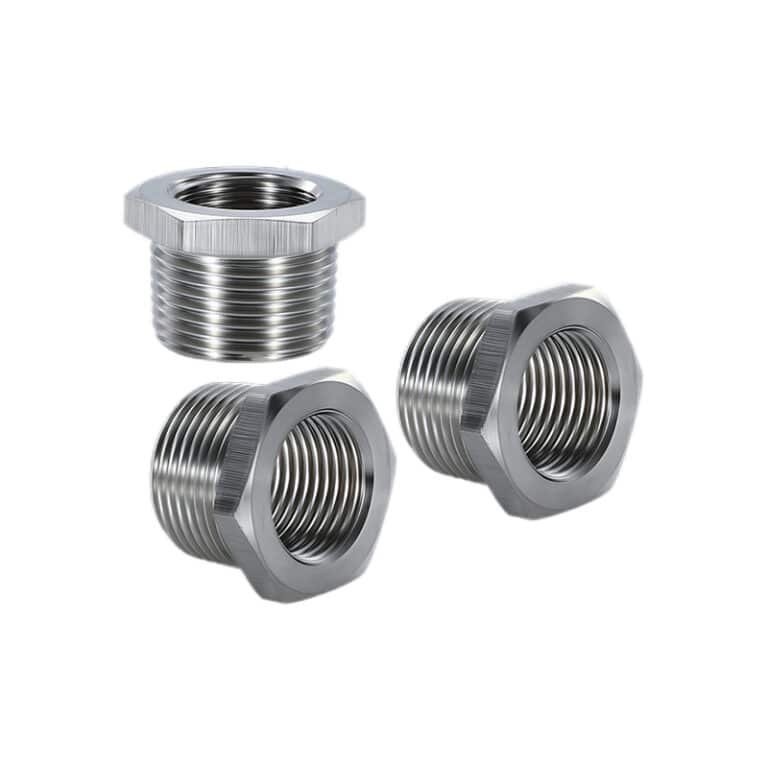

| Riduttori per pressacavi serie BGJD - Filettatura metrica/NPT/G | ||||||
|---|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Filetto maschio | Filettatura interna | Diametro del filetto AG (mm) |
Lunghezza complessiva (mm) |
Dimensione della chiave (mm) |
| M20-M16 | BGJDM16 | M20×1.5 | M16×1.5 | 20-16 | 22 | 24 |
| M25-M20 | BGJDM20 | M25×1.5 | M20×1.5 | 25-20 | 25 | 24 |
| M32-M25 | BGJDM25 | M32×1.5 | M25×1.5 | 32-25 | 28 | 30 |
| M40-M32 | BGJDM32 | M40×1.5 | M32×1.5 | 40-32 | 30 | 38 |
| M50-M40 | BGJDM40 | M50×1.5 | M40×1.5 | 50-40 | 30 | 45 |
| M63-M50 | BGJDM50 | M63×1.5 | M50×1.5 | 63-50 | 32 | 55 |
| M75-M63 | BGJDM63 | M75×1.5 | M63×1.5 | 75-63 | 35 | 68 |
| M90-M75 | BGJDM75 | M90×2 | M75×1.5 | 90-75 | 36 | 80 |
| M115-M90 | BGJDM90 | M115×2 | M90×2 | 115-90 | 36 | 98 |
| NPT1/2-NPT3/8 | BGJDNPT3/8 | NPT1/2 | NPT3/8 | 21.22-17.05 | 22 | 24 |
| NPT3/4-NPT1/2 | BGJDNPT1/2 | NPT3/4 | NPT1/2 | 26.56-21.22 | 25 | 24 |
| NPT1-NPT3/4 | BGJDNPT3/4 | NPT1 | NPT3/4 | 33.28-26.56 | 28 | 30 |
| NPT1-1/4-NPT1 | BGJDNPT1 | NPT1-1/4 | NPT1 | 41.98-33.28 | 30 | 38 |
| NPT1-1/2-NPT1-1/4 | BGJDNPT1-1/4 | NPT1-1/2 | NPT1-1/4 | 48.05-41.98 | 30 | 45 |
| NPT2-NPT1-1/2 | BGJDNPT1-1/2 | NPT2 | NPT1-1/2 | 60.09-48.05 | 32 | 55 |
| NPT2-1/2-NPT2 | BGJDNPT2 | NPT2-1/2 | NPT2 | 72.69-60.09 | 35 | 68 |
| NPT3-NPT2-1/2 | BGJDNPT2-1/2 | NPT3 | NPT2-1/2 | 88.60-72.69 | 36 | 80 |
| NPT4-NPT3 | BGJDNPT3 | NPT4 | NPT3 | 113.97-88.60 | 36 | 98 |
| G1/2-G3/8 | BGJDG3/8 | G1/2 | G3/8 | 20.95-16.66 | 22 | 24 |
| G3/4-G1/2 | BGJDG1/2 | G3/4 | G1/2 | 26.44-20.95 | 25 | 24 |
| G1-G3/4 | BGJDG3/4 | G1 | G3/4 | 33.25-26.44 | 28 | 30 |
| G1-1/4-G1 | BGJDG1 | G1-1/4 | G1 | 41.91-33.25 | 30 | 38 |
| G1-1/2-G1-1/4 | BGJDG1-1/4 | G1-1/2 | G1-1/4 | 47.80-41.91 | 30 | 45 |
| G2-G1-1/2 | BGJDG1-1/2 | G2 | G1-1/2 | 59.61-47.80 | 32 | 55 |
| G2-1/2-G2 | BGJDG2 | G2-1/2 | G2 | 75.18-59.61 | 35 | 68 |
| G3-G2-1/2 | BGJDG2-1/2 | G3 | G2-1/2 | 87.88-75.18 | 36 | 80 |
| G4-G3 | BGJDG3 | G4 | G3 | 113.03-87.88 | 36 | 98 |

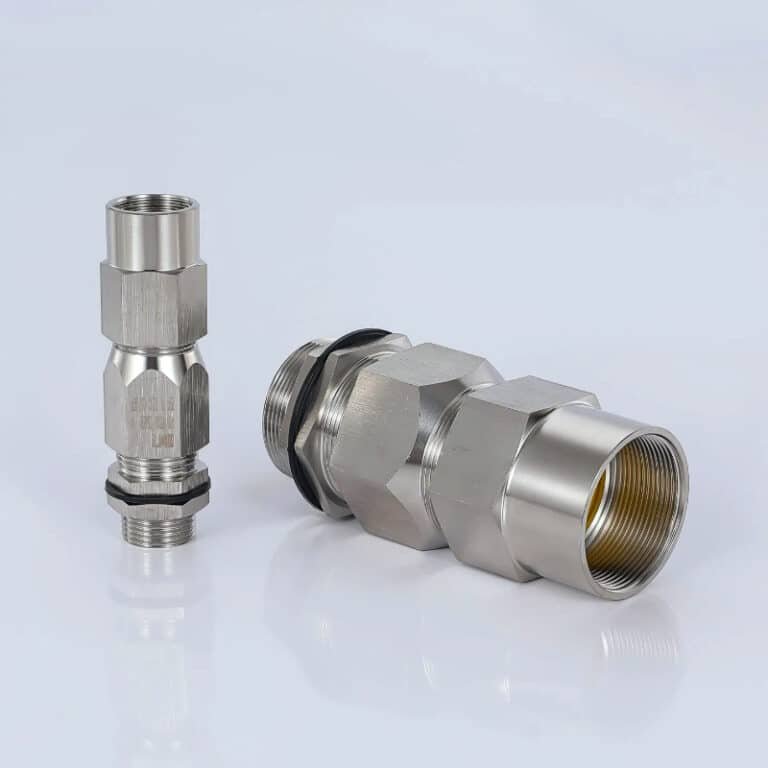

| Pressacavi antideflagranti serie Ex-BDT - Filettatura metrica/NPT/G | |||||
|---|---|---|---|---|---|
| Tipo di filo | Numero di prodotto | Gamma di bloccaggio Φ (mm) |
Diametro del filetto AG (mm) |
Lunghezza complessiva OL (mm) |
Lato opposto (mm) |
| M16×1.5 | Ex-BDTM16 | 15 | 16 | 19 | 20 |
| M20×1.5 | Ex-BDTM20 | 15 | 20 | 19 | 24 |
| M25×1.5 | Ex-BDTM25 | 15 | 25 | 20 | 30 |
| M32×1.5 | Ex-BDTM32 | 17 | 32 | 22 | 36 |
| M40×1.5 | Ex-BDTM40 | 17 | 40 | 23 | 45 |
| M50×1.5 | Ex-BDTM50 | 20 | 50 | 27 | 55 |
| M60×1.5 | Ex-BDTM60 | 20 | 60 | 27 | 64 |
| M63×1.5 | Ex-BDTM63 | 20 | 63 | 27 | 68 |
| M75×2.0 | Ex-BDTM75 | 22 | 75 | 30 | 80 |
| M88×2.0 | Ex-BDTM88 | 22 | 88 | 31 | 96 |
| M100×2.0 | Ex-BDTM100 | 22 | 100 | 32 | 110 |
| M115×2.0 | Ex-BDTM115 | 22 | 115 | 33 | 125 |
| NPT1/2 | Ex-BDTNPT1/2 | 15 | 21.22 | 19 | 24 |
| NPT3/4 | Ex-BDTNPT3/4 | 15 | 26.56 | 20 | 30 |
| NPT1 | Ex-BDTNPT1 | 17 | 33.28 | 22 | 36 |
| NPT1-1/4 | Ex-BDTNPT1-1/4 | 17 | 41.98 | 23 | 45 |
| NPT1-1/2 | Ex-BDTNPT1-1/2 | 20 | 48.05 | 27 | 55 |
| NPT2 | Ex-BDTNPT2 | 20 | 60.09 | 27 | 64 |
| NPT2-1/2 | Ex-BDTNPT2-1/2 | 22 | 72.69 | 30 | 80 |
| NPT3 | Ex-BDTNPT3 | 22 | 88.60 | 31 | 96 |
| NPT4 | Ex-BDTNPT4 | 22 | 113.97 | 33 | 125 |
| G1/2 | Ex-BDTG1/2 | 15 | 20.95 | 19 | 24 |
| G3/4 | Ex-BDTG3/4 | 15 | 26.44 | 20 | 30 |
| G1 | Ex-BDTG1 | 17 | 33.25 | 22 | 36 |
| G1-1/4 | Ex-BDTG1-1/4 | 17 | 41.91 | 23 | 45 |
| G1-1/2 | Ex-BDTG1-1/2 | 20 | 47.80 | 27 | 55 |
| G2 | Ex-BDTG2 | 20 | 59.61 | 27 | 64 |
| G2-1/2 | Ex-BDTG2-1/2 | 22 | 75.18 | 30 | 80 |
| G3 | Ex-BDTG3 | 22 | 87.88 | 31 | 96 |
| G4 | Ex-BDTG4 | 22 | 113.03 | 33 | 125 |
ATEX, IECEx, cCSAus
II 2G Ex db IIC Gb, II 2D Ex tb IIIC Db
Ex db IIC Gb, Ex tb IIIC Db
IP66 / IP68 (5 bar, 30 minuti)
Da -60°C a +130°C
Ottone nichelato, acciaio inox 316L
Ex d (ignifugo) Le ghiandole sono progettate per contenere un'esplosione interna e impedire che si propaghi all'atmosfera esterna. Ex e (Maggiore sicurezza) I premistoppa sono progettati per prevenire la formazione di scintille e di alte temperature durante il normale funzionamento. La scelta dipende dal tipo di apparecchiatura e dai requisiti specifici della zona.
Per cavi corazzatiÈ necessario utilizzare un pressacavo che svolga due funzioni: una tenuta ambientale sulla guaina del cavo e un sistema di serraggio/messa a terra meccanica dell'armatura (ad esempio, SWA). Per cavi non armatiIl pressacavo deve solo garantire un'efficace tenuta ambientale sulla guaina del cavo.
Queste classificazioni indicano il tipo di atmosfera esplosiva per cui il prodotto è certificato. IIC è per i gas più volatili (come l'idrogeno e l'acetilene), il che significa che un premistoppa del Gruppo IIC è adatto anche ai gruppi meno volatili (IIB e IIA). Allo stesso modo, IIIC è per le polveri conduttive, il che lo rende adatto alle polveri meno pericolose (IIIB e IIIA).
Assicuratevi che il vostro progetto soddisfi i più severi standard di sicurezza e conformità. Il nostro team di specialisti è pronto ad aiutarvi a scegliere il pressacavo certificato più adatto alla vostra specifica applicazione in aree pericolose.
Collegare e proteggere.
Progettiamo l'integrità della connessione: robusta, sicura e affidabile.
I nostri specialisti dedicati alla pneumatica si concentrano sulla fornitura di prodotti pneumatici di alta qualità.
per garantire la funzionalità ottimale dei vostri sistemi.
Circa
Contatto
Zona industriale Xuezhai, città di Liushi, Yueqing, provincia di Zhejiang, Cina
© 2025. Tutti i diritti riservati.Powered by Bepto
English
Deutsch
Français
Italiano
Español
Português
Русский
العربية
日本語
한국어
Bahasa Indonesia
Türkçe
Nederlands
Ελληνικά
Български
Čeština
Dansk
Eesti
Suomi
Magyar
Lietuvių kalba
Latviešu valoda
Polski
Română
Svenska
Slovenčina
Slovenščina
Norsk bokmål
Українська
