Connettore di derivazione MC4 Multi-Y, PV-Y5 per array ad alta densità

Il nostro PV-Y5 MC4 Connettore di derivazione multi-Y consente connessioni multiple in parallelo in un formato compatto. Questo raccordo da 1000V/30A IP67 è la soluzione ideale per sostituire le scatole combinatore nei progetti di retrofit.

Parametri tecnici

Tipo di prodotto: Connettore di derivazione MC4 Multi-Y
Modello: PV-Y5
Tensione nominale: 1000V DC (IEC) / 800V DC (UL)
Corrente nominale: 30A
Grado di protezione IP: IP67 (accoppiato) / IP2X (non accoppiato, touch-proof)
Temperatura di esercizio: Da -40°C a +90°C
Resistenza di contatto: ≤0,5 mΩ
Materiale di contatto: Rame, placcato in stagno
Classe di fiamma: UL94-HB / UL94-V0
Dimensioni del cavo compatibile: 2,5 mm², 4 mm², 6 mm²
Caratteristiche speciali: Diodo Schottky o fusibile fotovoltaico opzionale
Standard di conformità: TÜV, IEC 62852, UL 6703, RoHS, REACH

Caratteristiche principali

Connessione parallela ad alta densità (Multi-Y): Fornisce una soluzione integrata per la creazione di connessioni multiple in parallelo da un singolo ingresso, ideale per sostituire le ingombranti scatole combinatore e semplificare i cablaggi complessi.
Protezione certificata IP67/IP2X: Grado di protezione IP67 quando è accoppiato, per una protezione completa dalla polvere e dall'acqua. Il grado di protezione IP2X quando non è accoppiato garantisce una maggiore sicurezza durante l'installazione e la manutenzione.
Potenza nominale affidabile (30A/1000V): Progettato per gestire una corrente nominale di 30 A e una tensione di 1000 V (CC), è ideale per gli impianti solari residenziali e commerciali.
Opzioni di sicurezza integrate: Può essere fornito con un diodo Schottky integrato per la protezione dalla corrente inversa o con un fusibile fotovoltaico per la protezione da sovracorrente.
Bassa resistenza di contatto (0,5mΩ): La bassa resistenza, leader nel settore, garantisce una perdita di potenza minima nei punti di connessione, massimizzando l'efficienza complessiva del sistema.
Certificato a livello internazionale: Completamente conforme ai principali standard internazionali, tra cui IEC 62852, UL 6703 e certificazione TÜV.

Connettori solari CC standard
Modello	Corrente nominale (A)	Tensione nominale (V CC)	Dimensioni del cavo (mm²)	Caratteristiche principali	Applicazioni tipiche
PV-01	30A	1000V	2.5, 4, 6	Design standard ad alta affidabilità	Impianti fotovoltaici residenziali e commerciali standard.
PV-02	30A	1000V	2.5, 4, 6	Alloggiamento con impugnatura migliorata per una gestione sicura	Ideale per i climi freddi o per le installazioni che richiedono l'uso di guanti.
PV-04	30A	1000V	2.5, 4, 6	Design compatto e salvaspazio	Installazioni residenziali con spazio limitato o alto valore estetico.
PV-05	30A	1000V	2.5, 4, 6	Design con montaggio a pannello	Pulire i collegamenti passanti per le scatole combinatore e gli inverter.
PV-07	30A	1000V	2.5, 4, 6	Montaggio senza attrezzi	Progetti su larga scala in cui è fondamentale ridurre i tempi di installazione.

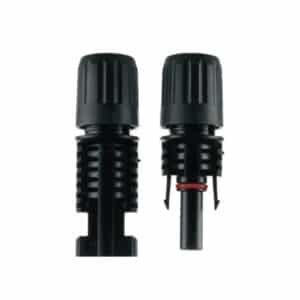

PV-06	30A	1500V	2.5, 4, 6	Alloggiamento rinforzato per elevate sollecitazioni meccaniche	Array a terra, inseguitori solari e altri ambienti difficili.

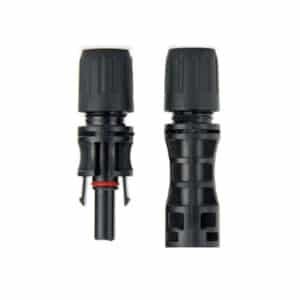

PV-03	30A	1500V	2.5, 4, 6, 10	1500V, supporta cavi di calibro maggiore	Progetti commerciali e di pubblica utilità che utilizzano corde più lunghe per ridurre i costi del BOS.
PV-03-1	50A	1500V	10	Capacità di corrente elevata 50A	Progetti commerciali e di utilità su larga scala che ottimizzano il consolidamento delle correnti elevate.

Modello	Tipo	Corrente nominale (A)	Tensione nominale (V CC)	Dimensioni del cavo (mm²)	Caratteristiche principali / Topologia	Applicazioni tipiche
PV-Y3	Connettore a Y (2 a 1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Configurazione classica del ramo a Y	Connessioni parallele flessibili per il cablaggio standard delle stringhe.
PV-Y4	Connettore a Y (3 a 1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	L'esclusiva disposizione a 120° riduce al minimo lo stress dei cavi	Installazioni personalizzate che richiedono un passaggio ottimizzato dei cavi.
PV-Y5	Connettore Multi-Y	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Design compatto e parallelo a più corde	Ideale per la sostituzione di piccole scatole combinatore durante le operazioni di retrofit del sistema.
PV-T3	Diramazione a T (a 2 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T4	Diramazione a T (a 3 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T5	Diramazione a T (4 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T6	Diramazione a T (5 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T7	Diramazione a T (6 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.

Connettori funzionali e componenti interni
Modello	Categoria	Corrente nominale (A)	Tensione nominale (V CC)	Funzione principale e applicazione
PV-30A-FUSIBILE	Connettore fusibile fotovoltaico in linea	30A	1000V (IEC) / 800V (UL)	Fornisce una protezione integrata contro le sovracorrenti a livello di stringa, semplificando la progettazione e riducendo i potenziali punti di guasto.
Serie FT	Contatti metallici interni (terminali a crimpare)	N/D	N/D	Gli elementi conduttivi centrali all'interno dell'alloggiamento del connettore garantiscono una conduttività superiore e una lunga durata.
