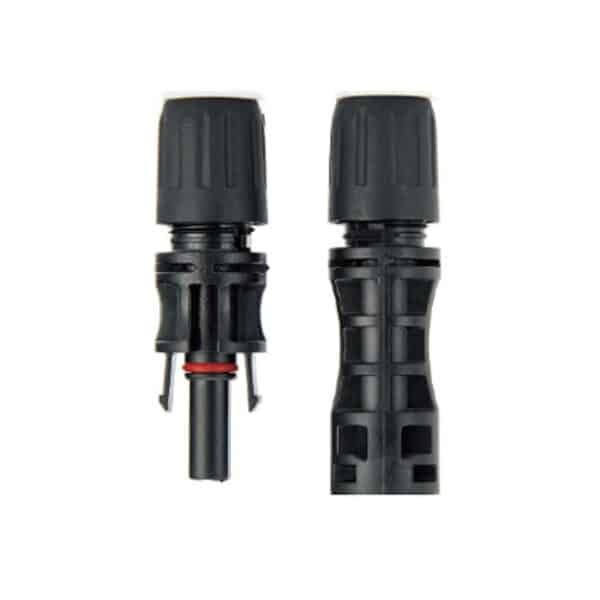

Connettore solare MC4 da 1500 V, PV-03 ad alta tensione IP67

Il nostro PV-03 Connettore solare MC4 da 1500 V è progettato per sistemi fotovoltaici ad alta efficienza. Questo raccordo IP67 consente di allungare le stringhe dei pannelli, riducendo i costi del sistema e massimizzando la produzione di energia.

Parametri tecnici

Tipo di prodotto: Connettore solare CC MC4 ad alta tensione
Modello: PV-03
Tensione nominale: 1500V DC (IEC/UL)
Corrente nominale: 30A
Grado di protezione IP: IP67 (accoppiato) / IP2X (non accoppiato, a prova di tocco)
Temperatura di esercizio: Da -40°C a +90°C
Resistenza di contatto: ≤0,5 mΩ
Materiale di contatto: Rame, placcato in stagno
Classe di fiamma: UL94-HB / UL94-V0
Dimensioni del cavo compatibile: 2,5mm², 4mm², 6mm², 10mm²
Standard di conformità: TÜV, IEC 62852, UL 6703, RoHS, REACH

Caratteristiche principali

1500V DC Valutazione dell'alta tensione: Consente di allungare le stringhe dei pannelli solari, riducendo il numero di connessioni, i costi di bilanciamento del sistema (BOS) e migliorando l'efficienza complessiva del sistema.
Compatibilità ampliata dei cavi: Supporta una gamma più ampia di sezioni di cavi, tra cui 2,5 mm², 4 mm², 6 mm² e 10 mm², rendendolo versatile per diverse scale di progetto.
Protezione impermeabile IP67: Offre il massimo livello di protezione contro la polvere e l'immersione in acqua, garantendo un'affidabilità a lungo termine in tutte le condizioni atmosferiche.
Bassa resistenza di contatto (0,5mΩ): La bassa resistenza, leader nel settore, garantisce una perdita di potenza minima e massimizza la raccolta di energia del sistema.
Bloccaggio sicuro a scatto: Il robusto meccanismo di blocco fornisce una conferma acustica e tattile di una connessione sicura, impedendo lo scollegamento accidentale.
Certificato a livello internazionale: Completamente conforme ai principali standard internazionali, tra cui IEC 62852, UL 6703 e certificazione TÜV per i sistemi a 1500V.

Connettori solari CC standard
Modello	Corrente nominale (A)	Tensione nominale (V CC)	Dimensioni del cavo (mm²)	Caratteristiche principali	Applicazioni tipiche
PV-01	30A	1000V	2.5, 4, 6	Design standard ad alta affidabilità	Impianti fotovoltaici residenziali e commerciali standard.
PV-02	30A	1000V	2.5, 4, 6	Alloggiamento con impugnatura migliorata per una gestione sicura	Ideale per i climi freddi o per le installazioni che richiedono l'uso di guanti.
PV-04	30A	1000V	2.5, 4, 6	Design compatto e salvaspazio	Installazioni residenziali con spazio limitato o alto valore estetico.
PV-05	30A	1000V	2.5, 4, 6	Design con montaggio a pannello	Pulire i collegamenti passanti per le scatole combinatore e gli inverter.

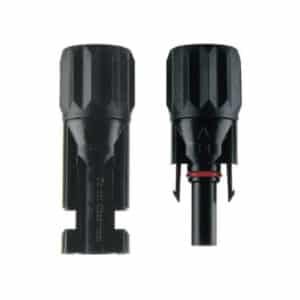

PV-07	30A	1000V	2.5, 4, 6	Montaggio senza attrezzi	Progetti su larga scala in cui è fondamentale ridurre i tempi di installazione.
PV-06	30A	1500V	2.5, 4, 6	Alloggiamento rinforzato per elevate sollecitazioni meccaniche	Array a terra, inseguitori solari e altri ambienti difficili.
PV-03	30A	1500V	2.5, 4, 6, 10	1500V, supporta cavi di calibro maggiore	Progetti commerciali e di pubblica utilità che utilizzano corde più lunghe per ridurre i costi del BOS.

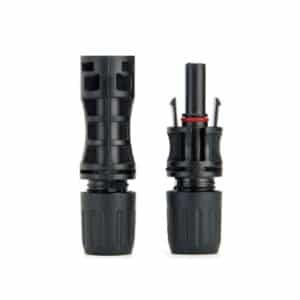

PV-03-1	50A	1500V	10	Capacità di corrente elevata 50A	Progetti commerciali e di utilità su larga scala che ottimizzano il consolidamento delle correnti elevate.

Modello	Tipo	Corrente nominale (A)	Tensione nominale (V CC)	Dimensioni del cavo (mm²)	Caratteristiche principali / Topologia	Applicazioni tipiche
PV-Y3	Connettore a Y (2 a 1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Configurazione classica del ramo a Y	Connessioni parallele flessibili per il cablaggio standard delle stringhe.
PV-Y4	Connettore a Y (3 a 1)	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	L'esclusiva disposizione a 120° riduce al minimo lo stress dei cavi	Installazioni personalizzate che richiedono un passaggio ottimizzato dei cavi.

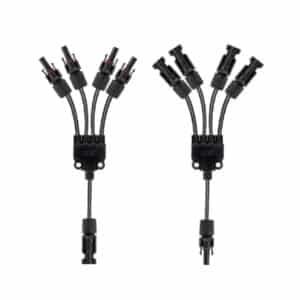

PV-Y5	Connettore Multi-Y	30A	1000V (IEC) / 800V (UL)	2.5, 4, 6	Design compatto e parallelo a più corde	Ideale per la sostituzione di piccole scatole combinatore durante le operazioni di retrofit del sistema.
PV-T3	Diramazione a T (a 2 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T4	Diramazione a T (a 3 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T5	Diramazione a T (4 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T6	Diramazione a T (5 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.
PV-T7	Diramazione a T (6 vie)	50A	1500V(IEC) / 800V (UL)	2.5, 4, 6	Diodo/fusibile opzionale, alta capacità di corrente	Efficiente parallelismo di più stringhe senza scatole di giunzione aggiuntive.

Connettori funzionali e componenti interni
Modello	Categoria	Corrente nominale (A)	Tensione nominale (V CC)	Funzione principale e applicazione

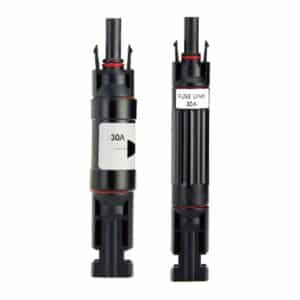

PV-30A-FUSIBILE	Connettore fusibile fotovoltaico in linea	30A	1000V (IEC) / 800V (UL)	Fornisce una protezione integrata contro le sovracorrenti a livello di stringa, semplificando la progettazione e riducendo i potenziali punti di guasto.
Serie FT	Contatti metallici interni (terminali a crimpare)	N/D	N/D	Gli elementi conduttivi centrali all'interno dell'alloggiamento del connettore garantiscono una conduttività superiore e una lunga durata.
