Il nostro Spina del cavo TS17CP e Presa per cavo TS17CS creano una connessione ad alte prestazioni. Con opzioni di saldatura o crimpatura e un design IP68, garantiscono l'affidabilità per l'uso industriale.

Parametri tecnici

Serie: Serie TS17

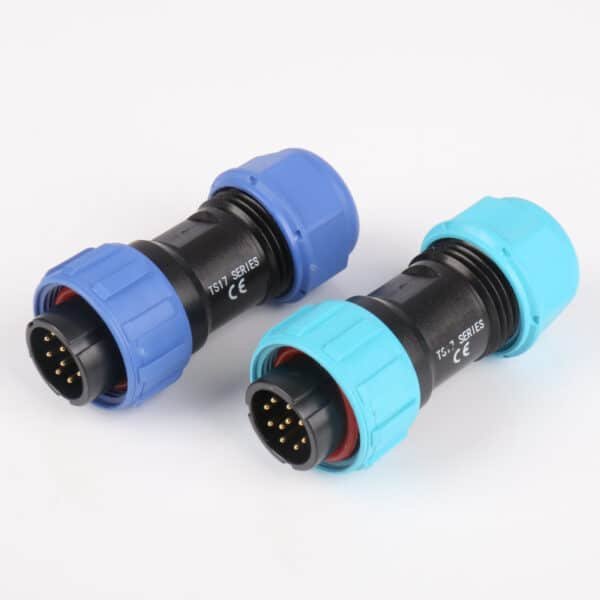

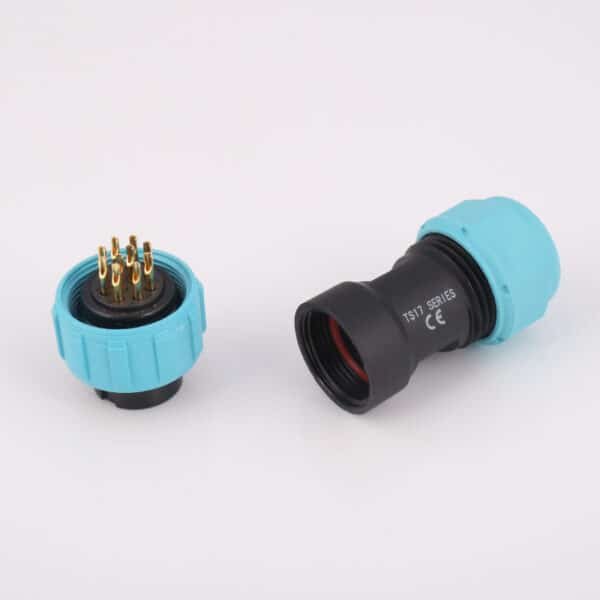

Modelli: TS17CP (spina per cavo, maschio), TS17CS (presa per cavo, femmina)
Tipo di accoppiamento: Filettato
Materiale della scocca: PC, Nylon PA66 (UL94V-0)
Materiale dell'inserto: PPS (temperatura massima 260°C)
Materiale di contatto: Ottone con placcatura in oro
Grado di protezione IP: IP68
Temperatura di esercizio: Da -40°C a +85°C
Ciclo di accoppiamento: 500 cicli
Conteggio dei pin disponibili: 2, 3, 4, 5, 7, 9, 10
Corrente nominale: 5A / 10A (varia in base al numero di pin)
Terminazione: A saldare o a crimpare

Caratteristiche principali

Opzioni di terminazione versatili: Offre versioni con contatti a saldare e a crimpare, garantendo la flessibilità necessaria per soddisfare le diverse esigenze di assemblaggio, dai legami permanenti alle rapide installazioni sul campo con gli strumenti.
Valutazione dell'alta tensione: Resiste a tensioni di esercizio fino a 500 V (CA), rendendolo adatto alle applicazioni di controllo industriale e di potenza più esigenti.
Protezione impermeabile IP68: Offre il massimo livello di protezione contro la polvere e l'immersione in acqua a lungo termine, garantendo connessioni affidabili in ambienti umidi o esterni.
Accoppiamento filettato sicuro: È dotato di un robusto meccanismo di bloccaggio filettato che resiste alle vibrazioni e assicura un collegamento stabile e accoppiato.
Materiali ad alte prestazioni: Costruito con un guscio ignifugo UL94V-0, inserti in PPS resistenti alle alte temperature (260°C) e contatti in ottone placcato oro.
Sistema di accoppiamento completo: I connettori per cavi TS17CP/CS possono essere accoppiati con un'ampia gamma di connettori a pannello e in linea della serie TS17.

Spina per cavo TS17CP e presa TS17CS, alta tensione IP68

TS17 Sspecifiche dei contatti a saldare eries
Contatto QTY	2	3	4	5	7	9	10
Vista frontale del contatto maschio
Corrente nominale (A)	10	10	5	5	5	5	5
Diametro del contatto (mm)	Φ1.5×2	Φ1.5×3	Φ1×4	Φ1×5	Φ1×7	Φ1×9	Φ1×10
Tensione nominale (AC.V)	500	500	500	500	400	400	400
Tensione di prova (AC.V) 1min	1500	1500	1500	1000	1200	1200	1200
Resistenza di contatto (mΩ)	2.5	2.5	5	5	5	5	10
Dimensione del filo (mm2/AWG)	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18	≤0.75/18	≤0.7/

Specifiche dei contatti a crimpare della serie TS17
Contatto QTY	2	3	4
Vista frontale del contatto maschio
Corrente nominale (A)	10	10	5
Diametro del contatto (mm)	Φ1.5×2	Φ1.5×3	Φ1×4
Tensione nominale (AC.V)	500	500	500
Tensione di prova (AC.V) 1min	1500	1500	1500
Resistenza di contatto (mΩ)	2.5	2.5	5
Resistenza di isolamento (mΩ)	2000	2000	2000
