Connettore per montaggio a pannello, presa TS21PS e spina TS21PP, IP68

Alla ricerca di un Connettore per montaggio a pannello? TS21PS (presa) e TS21PP (spina) offrono una soluzione robusta da 30A con grado di protezione IP68. Sono dotati di un sistema di montaggio sicuro con dado posteriore, ideale per le apparecchiature industriali ad alta potenza.

Parametri tecnici

Tipo di prodotto: Connettore circolare impermeabile con montaggio a dado posteriore

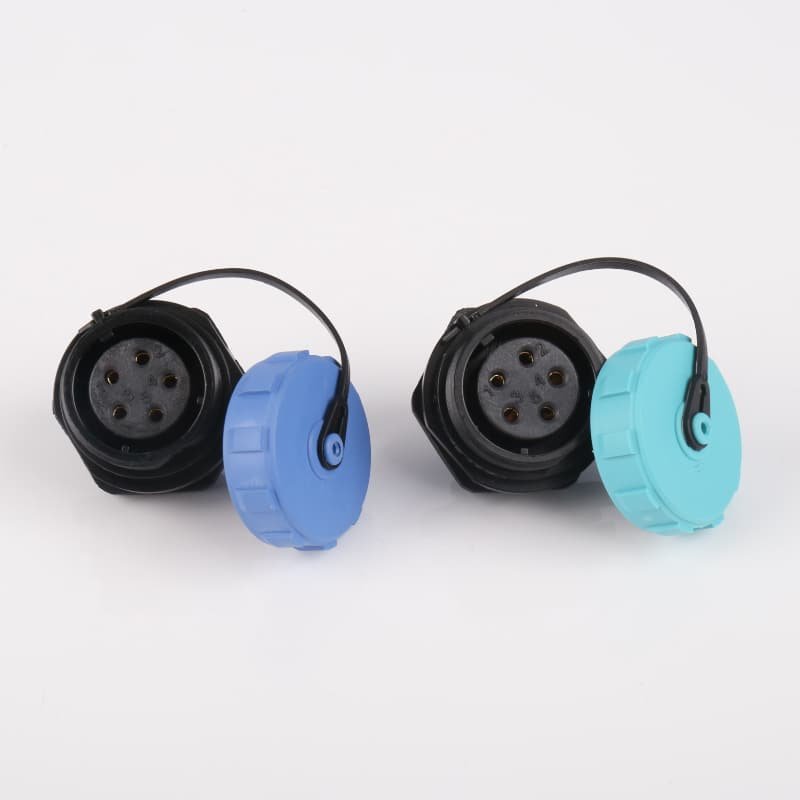

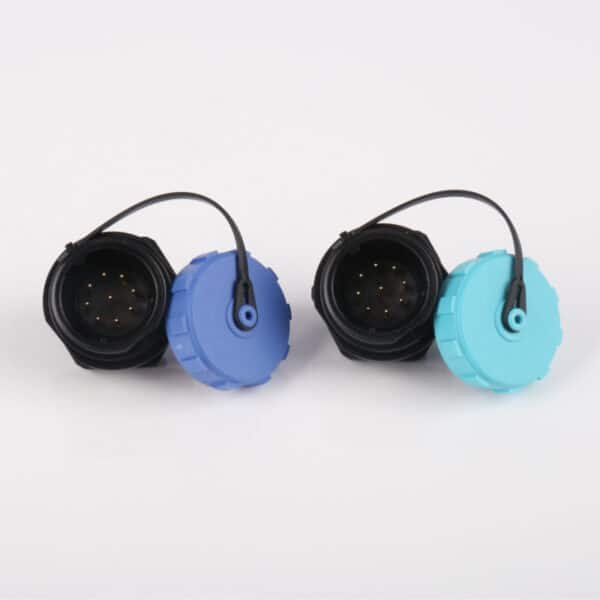

Modelli: TS21PS (presa a pannello, femmina), TS21PP (spina a pannello, maschio)
Stile di montaggio: Montaggio a pannello con dado posteriore
Tipo di accoppiamento: Filettato
Materiale della scocca: PC, Nylon PA66 (UL94V-0)
Materiale dell'inserto: PPS (temperatura massima 260°C)
Materiale di contatto: Ottone con placcatura in oro
Grado di protezione IP: IP68
Temperatura di esercizio: Da -40°C a +85°C
Ciclo di accoppiamento: 500 cicli
Conteggio dei pin disponibili: 2, 3, 4, 5, 5B (misto), 5C, 7, 9, 12
Corrente nominale: Fino a 30A (varia in base al numero di pin e alla terminazione)
Terminazione: A saldare o a crimpare

Caratteristiche principali

Montaggio a pannello con dado posteriore: I modelli TS21PS e TS21PP sono progettati per una facile installazione, con montaggio dalla parte anteriore del pannello e fissaggio con un controdado dalla parte posteriore per la massima stabilità.
Capacità di corrente elevata: Progettati per gestire fino a 30A (saldatura) o 25A (crimpatura), i modelli TS21PS e TS21PP sono ideali per le apparecchiature industriali ad alta potenza.
Protezione impermeabile IP68: Garantisce il massimo livello di protezione contro la polvere e l'immersione in acqua a lungo termine, sigillando l'involucro nel punto di montaggio.
Opzioni di terminazione versatili: I contatti per i modelli TS21PS e TS21PP sono disponibili sia in versione a saldare che a crimpare, per una maggiore flessibilità di montaggio.
Accoppiamento filettato sicuro: Si accoppia con i corrispondenti connettori per cavi TS21 tramite un robusto meccanismo di bloccaggio filettato che resiste alle vibrazioni.
Materiali ad alte prestazioni: I modelli TS21PS e TS21PP sono costruiti con un guscio ignifugo UL94V-0, inserti in PPS resistenti alle alte temperature (260°C) e contatti in ottone placcato oro.

Connettore per montaggio a pannello, presa TS21PS e spina TS21PP, IP68

TS21 Sspecifiche dei contatti a saldare eries
Contatto QTY	2	3	4	5	5B	5C	7	9	12
Vista frontale del contatto maschio
Corrente nominale (A)	30	30	30	30	30 5	15	15	5	5
Diametro del contatto (mm)	Φ3×2	Φ3×3	Φ3×4	Φ3×5	Φ3×2 Φ1×3	Φ2×5	Φ2×7	Φ1×9	Φ1×12
Tensione nominale (AC.V)	500	500	500	500	500	500	500	500	500
Tensione di prova (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500
Resistenza di contatto (mΩ)	1	1	1	1	1 5	2.5	2.5	5	5
Dimensione del filo (mm2/AWG)	≤4/11	≤4/11	≤4/11	≤4/11	≤0.75/18 ≤4/11	≤2/14	≤2/14	≤0.75/18	≤0.7/18

Specifiche dei contatti a crimpare della serie TS21
Contatto QTY	2	3	4	5	7	7B	8
Vista frontale del contatto maschio
Corrente nominale (A)	25	25	25	10	10	5	5
Diametro del contatto (mm)	Φ2.5×2	Φ2.5×3	Φ2.5×4	Φ1.5×5	Φ1.5×7	Φ1×7	Φ1×8
Tensione nominale (AC.V)	500	500	500	500	500	400	400
Tensione di prova (AC.V) 1min	1500	1500	1500	1500	1500	1200	1200
Resistenza di contatto (mΩ)	1	1	1	2.5	2.5	5	5
Resistenza di isolamento (mΩ)	2000	2000	2000	2000	2000	2000	2000
