Specifiche dei contatti a saldare della serie TS29 QTÀ 2 3 4 7 8 9 10 10B 12 16 17 20 24 26 Vista della faccia del contatto maschio Corrente nominale (A) 50 50 25 25 25 25 5 25 10 10 10 10 5 5 Diametro del contatto (mm) Φ3,5×2 Φ3,5×3 Φ2,5×4 Φ2,5×7 Φ2,5×8 Φ2,5×4 Φ1×5 Φ2,5×10 Φ1.5×10 Φ1.5×12 Φ1.5×16 Φ1.5×17 Φ1×20 Φ1×24 Φ1×26 Tensione nominale (CA.V) 500 500 500 500 500 500 500 500 500 500 400 400 400 Tensione di prova (CA.V) 1min 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1200 1200 Resistenza di contatto (mΩ) 0. 5 0,5 0,5 1 1 1 1 1 1 Resistenza di contatto (mΩ) 0.5 0,5 1 1 1 1 5 1 2,5 2,5 2,5 2,5 5 5 5 Dimensione del filo (mm2/AWG) ≤10/7 ≤10/7 ≤4/11 ≤4/11 ≤4/11 ≤4/11 ≤4/11 ≤0,75/18 ≤4/11 ≤2/14 ≤2/14 ≤2/14 ≤2/14 ≤0.75/18 ≤0,75/18 ≤0,75/18 Specifiche dei contatti a crimpare della serie TS29 Qtà dei contatti 7 12 15 19 Vista della faccia del contatto maschio Corrente nominale (A) 25 10 5 5 Diametro dei contatti (mm) Φ2.5×7 Φ1,5×12 Φ1×15 Φ1×19 Tensione nominale (AC.V) 500 500 400 400 Tensione di prova (AC.V) 1min 1500 1500 1200 1200 Resistenza di contatto (mΩ) 1 2,5 5 5 Resistenza di isolamento (mΩ) 2000 2000 2000 2000

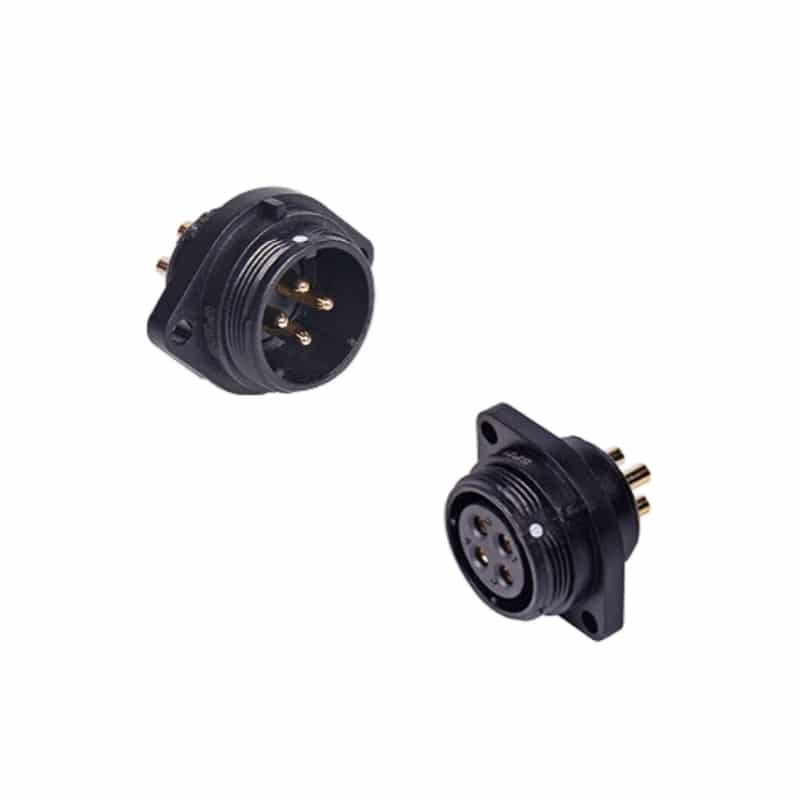

Connettore per montaggio a flangia IP68, serie TS29 da 50A (2 fori)

Questo Connettore per montaggio a flangia IP68 (Serie TS29) è progettato per un robusto montaggio a pannello. Con una capacità fino a 50A e opzioni di saldatura/crimp, è la scelta ideale per creare un punto di connessione durevole.

Parametri tecnici

Serie: Serie TS29
Modelli: TS29FS (presa per pannello flangiato, femmina), TS29FP (spina per pannello flangiato, maschio)
Stile di montaggio: Montaggio a flangia a 2 fori
Tipo di accoppiamento: Filettato
Materiale della scocca: PC, Nylon PA66 (UL94V-0)
Materiale dell'inserto: PPS (temperatura massima 260°C)
Materiale di contatto: Ottone con placcatura in oro
Grado di protezione IP: IP68
Temperatura di esercizio: Da -40°C a +85°C
Ciclo di accoppiamento: 500 cicli
Conteggio dei pin disponibili: 2, 3, 4, 5, 7, 8, 9, 10, 10B, 12, 15, 16, 17, 19, 20, 24, 26
Corrente nominale: Fino a 50A (varia in base al numero di pin e alla terminazione)
Terminazione: A saldare o a crimpare

Caratteristiche principali

Montaggio a flangia a 2 fori: Presenta una flangia con due fori di montaggio, che consente un collegamento imbullonato sicuro e antirotazione direttamente alla superficie di un pannello o di un involucro.
Capacità di corrente molto elevata: Progettati per gestire fino a 50A (saldatura), i modelli TS29FS e TS29FP sono ideali per la trasmissione di potenza industriale per impieghi gravosi.
Protezione impermeabile IP68: Garantisce il massimo livello di protezione contro la polvere e l'immersione in acqua a lungo termine, sigillando l'involucro nel punto di montaggio.
Opzioni di terminazione versatili: I contatti sono disponibili sia in versione a saldare che a crimpare, per garantire la flessibilità necessaria a soddisfare le diverse esigenze di assemblaggio.
Accoppiamento filettato sicuro: Si accoppia con il connettore del cavo corrispondente tramite un robusto meccanismo di bloccaggio filettato che resiste alle vibrazioni.
Materiali ad alte prestazioni: Costruito con un guscio ignifugo UL94V-0, inserti in PPS resistenti alle alte temperature (260°C) e contatti in ottone placcato oro.

Connettore per montaggio a flangia IP68, serie TS29 da 50A (2 fori)

TS29 Sspecifiche dei contatti a saldare eries
Contatto QTY	2	3	4	7	8	9	10	10B	12	16	17	20	24	26

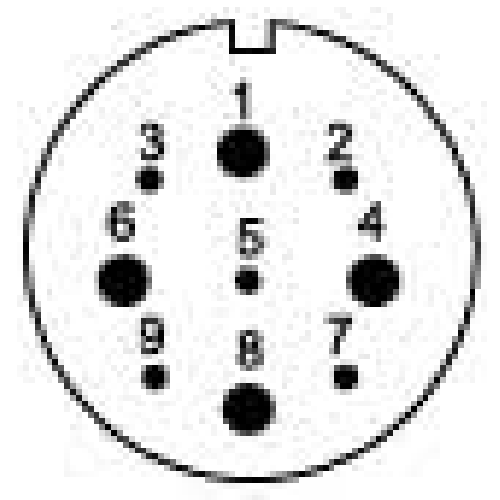

Vista frontale del contatto maschio
Corrente nominale (A)	50	50	25	25	25	25 5	25	10	10	10	10	5	5	5
Diametro del contatto (mm)	Φ3.5×2	Φ3.5×3	Φ2.5×4	Φ2.5×7	Φ2.5×8	Φ2.5×4 Φ1×5	Φ2.5×10	Φ1.5×10	Φ1.5×12	Φ1.5×16	Φ1.5×17	Φ1×20	Φ1×24	Φ1×26
Tensione nominale (AC.V)	500	500	500	500	500	500	500	500	500	500	500	400	400	400
Tensione di prova (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1200	1200	1200
Resistenza di contatto (mΩ)	0.5	0.5	1	1	1	1 5	1	2.5	2.5	2.5	2.5	5	5	5
Dimensione del filo (mm2/AWG)	≤10/7	≤10/7	≤4/11	≤4/11	≤4/11	≤4/11 ≤0.75/18	≤4/11	≤2/14	≤2/14	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18

Specifiche dei contatti a crimpare della serie TS29
Contatto QTY	7	12	15	19

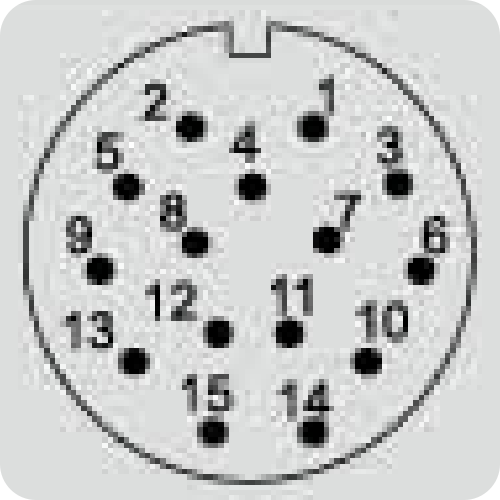

Vista frontale del contatto maschio
Corrente nominale (A)	25	10	5	5
Diametro del contatto (mm)	Φ2.5×7	Φ1.5×12	Φ1×15	Φ1×19
Tensione nominale (AC.V)	500	500	400	400
Tensione di prova (AC.V) 1min	1500	1500	1200	1200
Resistenza di contatto (mΩ)	1	2.5	5	5
Resistenza di isolamento (mΩ)	2000	2000	2000	2000
