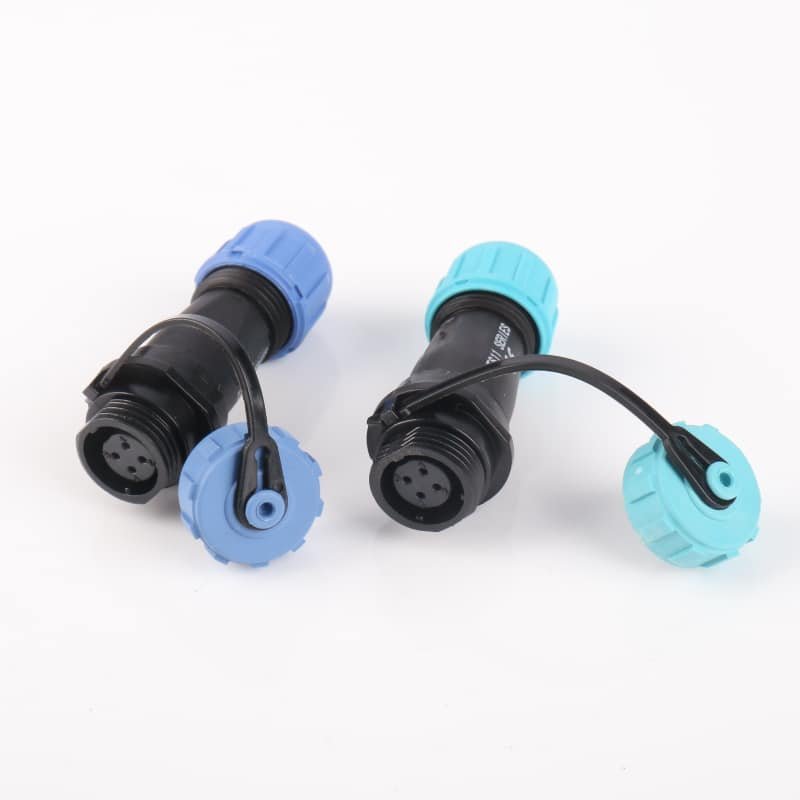

Connettore per cavo in linea, presa TS11RS e spina TS11RP, IP68

Connettore per cavo in linea, presa TS11RS e spina TS11RP, IP68

Il nostro TS11RS/RP Connettore per cavo in linea crea una robusta giunzione impermeabile IP68 tra due cavi. È dotato di un accoppiamento filettato sicuro e di contatti placcati in oro per prestazioni superiori da cavo a cavo.

Parametri tecnici

Tipo di prodotto: Connettore circolare impermeabile in linea/da cavo a cavo
Modelli: TS11RP (spina per cavo inverso), TS11RS (presa per cavo inverso)
Tipo di accoppiamento: Filettato
Materiale della scocca: PC, Nylon PA66 (UL94V-0)
Materiale dell'inserto: PPS (temperatura massima 260°C)
Materiale di contatto: Ottone con placcatura in oro
Grado di protezione IP: IP68
Temperatura di esercizio: Da -40°C a +85°C
Ciclo di accoppiamento: 500 cicli
Conteggio dei pin disponibili: 2, 3, 4, 5
Terminazione: Saldatura

Caratteristiche principali

Progettato per connessioni in linea: Il TS11RP (spina inversa) e il TS11RS (presa inversa) sono progettati specificamente per unire due cavi, creando un collegamento sicuro e continuo nel mezzo di una tratta.
Protezione impermeabile IP68: Offre il massimo livello di protezione contro la polvere e l'immersione in acqua a lungo termine, garantendo connessioni affidabili in ambienti umidi o esterni.
Accoppiamento filettato sicuro: È dotato di un robusto meccanismo di bloccaggio filettato che resiste alle vibrazioni e assicura un collegamento stabile e accoppiato.
Materiali ad alte prestazioni: Costruito con un guscio ignifugo UL94V-0, inserti in PPS resistenti alle alte temperature (260°C) e contatti in ottone placcato oro per un'eccellente conduttività e durata.
Configurazioni multiple dei pin: Disponibili in configurazioni a 2, 3, 4 e 5 pin per soddisfare i vari requisiti di segnale e alimentazione.
Terminazione a saldare affidabile: I contatti sono progettati per essere saldati, creando un legame elettromeccanico forte e permanente con il filo.

Connettore per cavo in linea, presa TS11RS e spina TS11RP, IP68

Specifiche dei contatti a saldare serie TS11
Contatto QTY	2	3	4	5
Vista frontale del contatto maschio
Corrente nominale (A)	5	5	3	3
Diametro del contatto (mm)	Φ1×2	Φ1×3	Φ0.7×4	Φ0.7×5
Tensione nominale (AC.V)	180	180	125	125
Tensione di prova (AC.V) 1min	1000	1000	1000	1000
Resistenza di contatto (mΩ)	5	5	10	10
Dimensioni del filo (mm)²/AWG)	≤0.75/18	≤0.75/18	≤0.5/20	≤0.5/20
