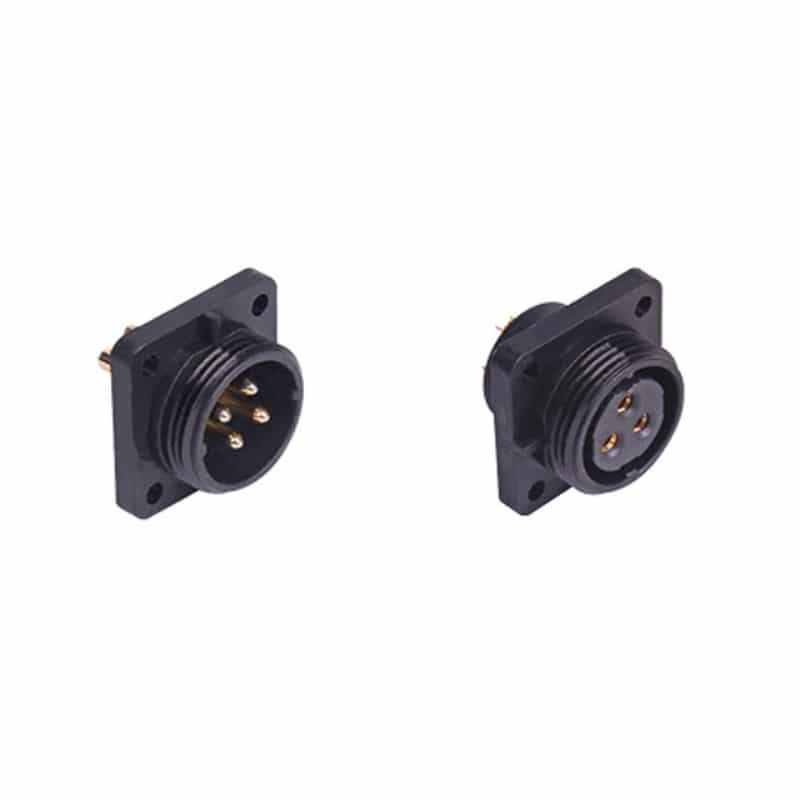

Connettore di alimentazione a flangia quadrata, zoccolo TS21SS e spina TS21SP

La nostra serie TS21 Connettore di alimentazione a flangia quadrata fornisce un'interfaccia eccezionalmente robusta e impermeabile IP68. La flangia a 4 fori garantisce la massima stabilità per le connessioni di alimentazione per impieghi gravosi.

Parametri tecnici

Serie: Serie TS21
Modelli: TS21SS (presa quadrata da pannello, femmina), TS21SP (spina quadrata da pannello, maschio)
Stile di montaggio: Montaggio a flangia quadrata a 4 fori
Tipo di accoppiamento: Filettato
Materiale della scocca: PC, Nylon PA66 (UL94V-0)
Materiale dell'inserto: PPS (temperatura massima 260°C)
Materiale di contatto: Ottone con placcatura in oro
Grado di protezione IP: IP68
Temperatura di esercizio: Da -40°C a +85°C
Ciclo di accoppiamento: 500 cicli
Conteggio dei pin disponibili: 2, 3, 4, 5, 5B (misto), 5C, 7, 9, 12
Corrente nominale: Fino a 30A (varia in base al numero di pin e alla terminazione)
Terminazione: A saldare o a crimpare

Caratteristiche principali

Montaggio con flangia quadrata a 4 fori: La flangia quadrata con quattro fori di montaggio garantisce la massima stabilità e resistenza alla coppia e alle vibrazioni per un collegamento più sicuro al pannello.
Capacità di corrente elevata: Progettati per gestire fino a 30A (saldatura) o 25A (crimpatura), i modelli TS21SS e TS21SP sono ideali per le apparecchiature industriali ad alta potenza.
Protezione impermeabile IP68: Garantisce il massimo livello di protezione contro la polvere e l'immersione in acqua a lungo termine, sigillando l'involucro nel punto di montaggio.
Opzioni di terminazione versatili: I contatti sono disponibili sia in versione a saldare che a crimpare, per garantire la flessibilità necessaria a soddisfare le diverse esigenze di assemblaggio.
Accoppiamento filettato sicuro: Si accoppia con il connettore del cavo corrispondente tramite un robusto meccanismo di bloccaggio filettato che resiste alle vibrazioni.
Materiali ad alte prestazioni: Costruito con un guscio ignifugo UL94V-0, inserti in PPS resistenti alle alte temperature (260°C) e contatti in ottone placcato oro.

Connettore di alimentazione a flangia quadrata, zoccolo TS21SS e spina TS21SP

TS21 Sspecifiche dei contatti a saldare eries
Contatto QTY	2	3	4	5	5B	5C	7	9	12
Vista frontale del contatto maschio
Corrente nominale (A)	30	30	30	30	30 5	15	15	5	5
Diametro del contatto (mm)	Φ3×2	Φ3×3	Φ3×4	Φ3×5	Φ3×2 Φ1×3	Φ2×5	Φ2×7	Φ1×9	Φ1×12
Tensione nominale (AC.V)	500	500	500	500	500	500	500	500	500
Tensione di prova (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500
Resistenza di contatto (mΩ)	1	1	1	1	1 5	2.5	2.5	5	5
Dimensione del filo (mm2/AWG)	≤4/11	≤4/11	≤4/11	≤4/11	≤0.75/18 ≤4/11	≤2/14	≤2/14	≤0.75/18	≤0.7/18

Specifiche dei contatti a crimpare della serie TS21
Contatto QTY	2	3	4	5	7	7B	8
Vista frontale del contatto maschio
Corrente nominale (A)	25	25	25	10	10	5	5
Diametro del contatto (mm)	Φ2.5×2	Φ2.5×3	Φ2.5×4	Φ1.5×5	Φ1.5×7	Φ1×7	Φ1×8
Tensione nominale (AC.V)	500	500	500	500	500	400	400
Tensione di prova (AC.V) 1min	1500	1500	1500	1500	1500	1200	1200
Resistenza di contatto (mΩ)	1	1	1	2.5	2.5	5	5
Resistenza di isolamento (mΩ)	2000	2000	2000	2000	2000	2000	2000
