Connettore ad alta potenza a 90 gradi, serie TS29NP/NS 50A IP68

Il nostro Connettore ad alta potenza a 90 gradi (Serie TS29) fornisce un collegamento sicuro e poco ingombrante per i cavi per impieghi gravosi. Questo raccordo a gomito IP68 è classificato fino a 50A, ideale per i macchinari industriali.

Parametri tecnici

Serie: Serie TS29
Modelli: TS29NP (spina per cavo angolare, maschio), TS29NS (presa per cavo angolare, femmina)
Angolo: 90 gradi
Tipo di accoppiamento: Filettato
Materiale della scocca: PC, Nylon PA66 (UL94V-0)
Materiale dell'inserto: PPS (temperatura massima 260°C)
Materiale di contatto: Ottone con placcatura in oro
Grado di protezione IP: IP68
Temperatura di esercizio: Da -40°C a +85°C
Ciclo di accoppiamento: 500 cicli
Conteggio dei pin disponibili: 2, 3, 4, 5, 7, 8, 9, 10, 10B, 12, 15, 16, 17, 19, 20, 24, 26
Terminazione: A saldare o a crimpare

Caratteristiche principali

Uscita cavo a 90 gradi: Il design a gomito ad angolo retto è perfetto per l'instradamento di cavi di alimentazione pesanti in angoli stretti, evitando curve brusche e riducendo lo stress del cavo.
Capacità di corrente molto elevata: Progettato per gestire fino a 50A (saldatura), è ideale per la trasmissione di potenza industriale per impieghi gravosi.
Protezione impermeabile IP68: Offre il massimo livello di protezione contro la polvere e l'immersione in acqua a lungo termine, garantendo connessioni affidabili in ambienti umidi o esterni.
Opzioni di terminazione versatili: I contatti sono disponibili sia in versione a saldare che a crimpare, per garantire la flessibilità necessaria a soddisfare le diverse esigenze di montaggio.
Accoppiamento filettato sicuro: È dotato di un robusto meccanismo di bloccaggio filettato che resiste alle vibrazioni e assicura un collegamento stabile e accoppiato.
Accoglie cavi di grandi dimensioni: Progettato per cavi di grande diametro esterno da 13 mm a 16 mm, adatto per cavi di alta potenza.

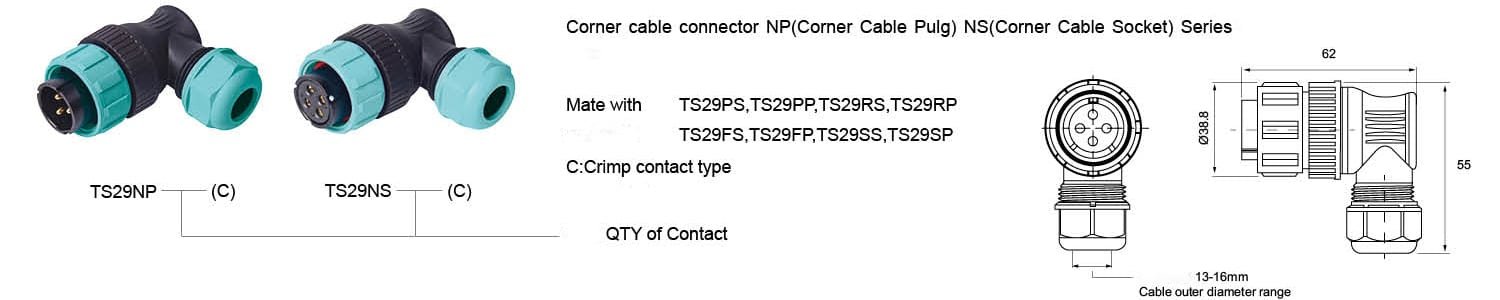

Connettore ad alta potenza a 90 gradi, serie TS29NPNS 50A IP68

TS29 Sspecifiche dei contatti a saldare eries
Contatto QTY	2	3	4	7	8	9	10	10B	12	16	17	20	24	26
Vista frontale del contatto maschio
Corrente nominale (A)	50	50	25	25	25	25 5	25	10	10	10	10	5	5	5
Diametro del contatto (mm)	Φ3.5×2	Φ3.5×3	Φ2.5×4	Φ2.5×7	Φ2.5×8	Φ2.5×4 Φ1×5	Φ2.5×10	Φ1.5×10	Φ1.5×12	Φ1.5×16	Φ1.5×17	Φ1×20	Φ1×24	Φ1×26
Tensione nominale (AC.V)	500	500	500	500	500	500	500	500	500	500	500	400	400	400
Tensione di prova (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1200	1200	1200
Resistenza di contatto (mΩ)	0.5	0.5	1	1	1	1 5	1	2.5	2.5	2.5	2.5	5	5	5
Dimensione del filo (mm2/AWG)	≤10/7	≤10/7	≤4/11	≤4/11	≤4/11	≤4/11 ≤0.75/18	≤4/11	≤2/14	≤2/14	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18

Specifiche dei contatti a crimpare della serie TS29
Contatto QTY	7	12	15	19
Vista frontale del contatto maschio
Corrente nominale (A)	25	10	5	5
Diametro del contatto (mm)	Φ2.5×7	Φ1.5×12	Φ1×15	Φ1×19
Tensione nominale (AC.V)	500	500	400	400
Tensione di prova (AC.V) 1min	1500	1500	1200	1200
Resistenza di contatto (mΩ)	1	2.5	5	5
Resistenza di isolamento (mΩ)	2000	2000	2000	2000
