I connettori troppo serrati si rompono sotto pressione, mentre quelli poco serrati perdono in modo catastrofico. Entrambi gli errori costano migliaia di euro in danni alle apparecchiature e ritardi nei progetti. La differenza tra una coppia di serraggio corretta e una impropria può determinare le prestazioni del connettore impermeabile in applicazioni critiche. Le specifiche di coppia per i connettori filettati a tenuta stagna richiedono una corrispondenza tra le proprietà del materiale, il passo della filettatura e i requisiti di tenuta per ottenere una compressione ottimale senza danneggiare il componente - in genere da 5 a 50 Nm a seconda delle dimensioni e dei materiali del connettore. Dopo un decennio trascorso ad aiutare gli ingegneri di Bepto Connector ad evitare costosi guasti legati alla coppia, ho visto come questa fondamentale decisione sulle specifiche influisca su tutto, da Classi di protezione IP1 all'affidabilità a lungo termine.
Indice dei contenuti
- Quali fattori determinano le corrette specifiche di coppia?
- In che modo i diversi materiali influiscono sui requisiti di coppia?
- Quali sono le conseguenze di un'applicazione errata della coppia?
- Come calcolare i valori di coppia ottimali per la vostra applicazione?
- Quali strumenti e tecniche garantiscono un'applicazione accurata della coppia?
- FAQ
Quali fattori determinano le corrette specifiche di coppia?
La comprensione dei fondamenti della coppia previene costosi guasti sul campo e richieste di garanzia. Le specifiche della coppia di serraggio dipendono dalle dimensioni della filettatura, dalla durezza del materiale, dai requisiti di compressione della guarnizione e dalle condizioni ambientali: i connettori in ottone richiedono in genere una coppia di serraggio inferiore di 20-30% rispetto agli equivalenti in acciaio inox, a causa delle proprietà del materiale.
Fattori che influenzano la coppia primaria
Geometria e passo della filettatura: Le filettature metriche richiedono calcoli di coppia diversi da quelli di Filettature NPT2 a causa dei diversi angoli di filettatura e rapporti di passo. I connettori M12 richiedono in genere 8-12 Nm, mentre le versioni M20 richiedono 15-25 Nm per una tenuta ottimale.
Materiale della guarnizione e compressione: I materiali degli O-ring influiscono direttamente sui valori di coppia richiesti. Le guarnizioni in EPDM necessitano di una forza di compressione superiore di 15-20% rispetto alle guarnizioni in NBR per ottenere valori IP equivalenti, il che si traduce in requisiti di coppia più elevati.
Proprietà del materiale dell'alloggiamento: Il materiale dell'alloggiamento del connettore determina la coppia massima consentita prima che si verifichino danni alla filettatura. Le custodie in nylon limitano la coppia a 5-8 Nm, mentre l'ottone consente 15-30 Nm e l'acciaio inossidabile può gestire 25-50 Nm.
Considerazioni ambientali
I cicli termici influenzano in modo significativo la ritenzione della coppia. David, un responsabile degli acquisti di un fornitore automobilistico di Monaco, lo ha imparato a sue spese quando i connettori dei suoi sensori esterni si sono allentati dopo un ciclo termico da -20°C a +80°C. Abbiamo risolto il suo problema specificando valori di coppia iniziale più elevati per il 20% e aggiungendo composto frenafiletti3eliminando le esigenze di manutenzione stagionale.
Carichi di vibrazione e d'urto: Gli ambienti ad alta vibrazione richiedono un margine di coppia aggiuntivo o un bloccaggio meccanico per evitare l'allentamento. Le applicazioni marine spesso richiedono valori di coppia 25-30% più elevati rispetto alle installazioni statiche.
In che modo i diversi materiali influiscono sui requisiti di coppia?

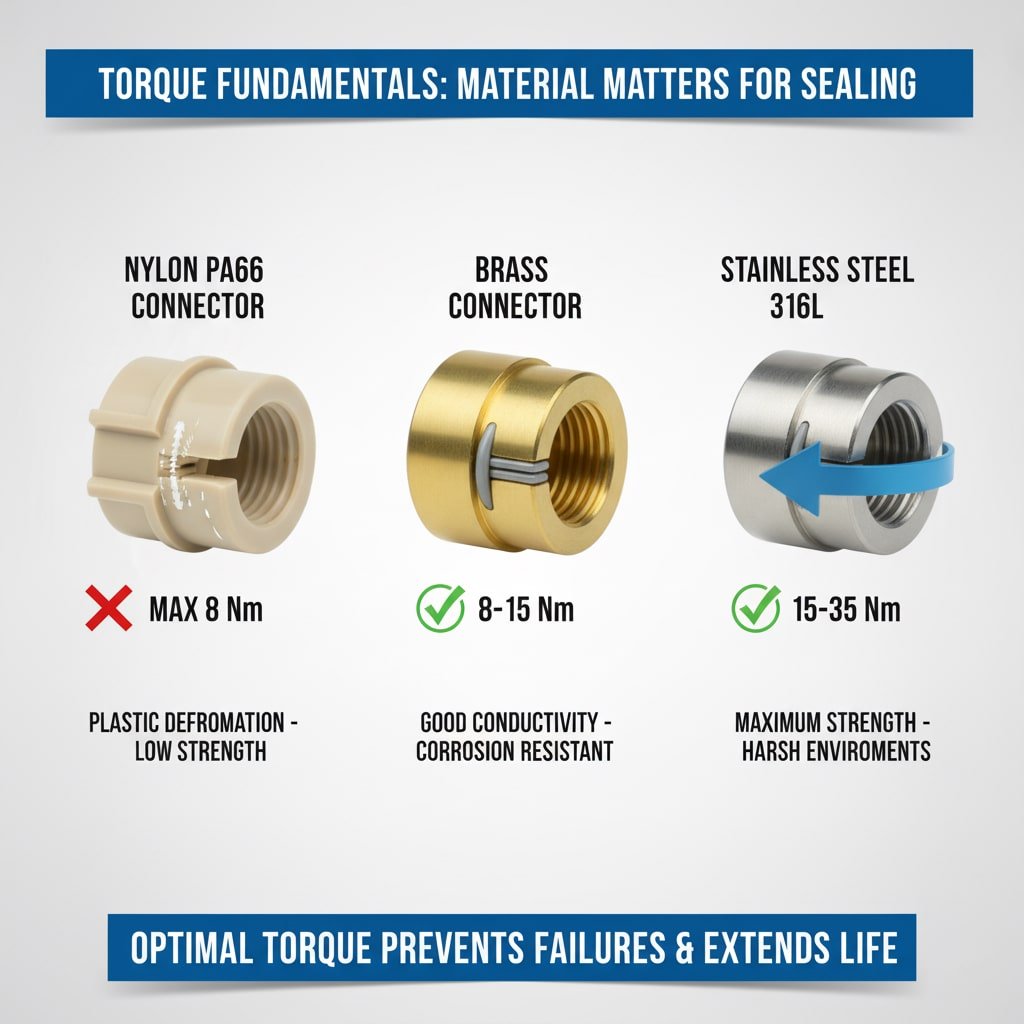

La selezione dei materiali cambia radicalmente l'approccio alle specifiche di coppia. I connettori in ottone richiedono una coppia di serraggio compresa tra 8 e 15 Nm, quelli in acciaio inox tra 15 e 35 Nm, mentre gli alloggiamenti in nylon devono rimanere al di sotto degli 8 Nm per evitare lo spanamento della filettatura.
Linee guida per la coppia di serraggio specifiche per il materiale
| Materiale | Gamma di coppia (Nm) | Caratteristiche principali | Applicazioni tipiche |
|---|---|---|---|
| Nylon PA66 | 3-8 | Leggero, resistente agli agenti chimici | Automazione interna, lavorazione degli alimenti |
| Ottone | 8-15 | Eccellente conduttività, resistente alla corrosione | Marina, telecomunicazioni |
| Acciaio inox 316L | 15-35 | Massima resistenza, ambienti difficili | Impianti chimici, offshore |
| Lega di alluminio | 10-20 | Applicazioni sensibili al peso | Aerospaziale, automobilistico |
Comprendere il comportamento dei materiali in presenza di coppia
Limiti di deformazione plastica: I connettori in nylon presentano deformazione plastica4 a valori di coppia relativamente bassi. Il superamento di 8 Nm causa in genere danni permanenti alla filettatura, rendendo il controllo della coppia fondamentale per queste soluzioni economiche.
Considerazioni sulla fatica dei metalli: I connettori in ottone e acciaio inox sono in grado di gestire cicli di coppia ripetuti, ma una corretta lubrificazione diventa essenziale. Le filettature a secco aumentano la coppia richiesta di 30-40% rispetto alle connessioni correttamente lubrificate.
Hassan, che gestisce un impianto petrolchimico a Dubai, aveva inizialmente specificato valori di coppia standard per i suoi connettori antideflagranti in acciaio inox. Dopo aver riscontrato diversi guasti alle guarnizioni nelle aree ad alta temperatura, abbiamo aumentato la coppia di serraggio a 28 Nm e aggiunto un composto per filettature per alte temperature. Ora il suo impianto ha funzionato per 24 mesi senza una sola perdita legata ai connettori, risparmiando oltre $75.000 di costi potenziali di fermo.
Quali sono le conseguenze di un'applicazione errata della coppia?
Gli errori di coppia creano guasti a cascata che si ripercuotono su interi sistemi. Un serraggio insufficiente causa l'immediata rottura della guarnizione e la perdita del grado di protezione IP, mentre un serraggio eccessivo provoca danni alla filettatura, cricche da stress e la sostituzione prematura del connettore; entrambi gli scenari costano in genere da 10 a 50 volte di più rispetto alle specifiche iniziali corrette.
Modalità di guasto della sottocoppia
Inadeguatezza della compressione della guarnizione: Una coppia insufficiente non riesce a comprimere correttamente gli O-ring, consentendo l'ingresso di umidità che danneggia i componenti elettronici sensibili. I connettori con grado di protezione IP68 possono scendere a IP54 o inferiore con una riduzione della coppia di 20%.
Allentamento delle vibrazioni: Le connessioni poco serrate si allentano progressivamente sotto le vibrazioni, creando connessioni elettriche intermittenti e infine un guasto completo.
Effetti del ciclo termico: Le variazioni di temperatura causano un'espansione del differenziale che allenta ulteriormente i collegamenti non adeguatamente serrati, accelerando la progressione del guasto.
Modelli di danni da sovracoppia
Sfilamento della filettatura: Una coppia di serraggio eccessiva spacca le filettature dei materiali più morbidi, causando danni permanenti che richiedono la sostituzione completa del connettore.
Crollo degli alloggi: Gli alloggiamenti in plastica sottoposti a un eccessivo serraggio sviluppano cricche da stress che si propagano nel tempo, causando alla fine un guasto catastrofico della tenuta.
Estrusione di guarnizioni: Una compressione eccessiva costringe gli O-Ring a uscire dalle loro scanalature, creando vie di fuga e riducendo l'efficacia della tenuta.
Analisi dell'impatto dei costi
I guasti sul campo causati da una coppia non corretta hanno un costo tipico:
- Parti di ricambio di emergenza: 3-5 volte il prezzo normale
- Spese di chiamata del tecnico: $200-500 per incidente
- Tempo di fermo del sistema: $1.000-10.000 all'ora a seconda dell'applicazione
- Danno alla reputazione: Impatto a lungo termine incommensurabile
Come calcolare i valori di coppia ottimali per la vostra applicazione?
Il calcolo sistematico della coppia evita le congetture e garantisce prestazioni affidabili. Calcolare la coppia ottimale utilizzando la formula: T = K × D × F, dove T è la coppia (Nm), K è il coefficiente di coppia (Nm). fattore noce5 (0,15-0,25), D è il diametro nominale (mm) e F è la forza di serraggio desiderata (N) - quindi regolare in base alle proprietà del materiale e ai fattori ambientali.
Processo di calcolo passo dopo passo
Fase 1: Determinazione dei requisiti di coppia di base
Iniziare con le specifiche del produttore, quindi regolare in base alle condizioni specifiche. I connettori standard M16 in ottone specificano in genere 12 Nm ± 2 Nm come valori di base.
Fase 2: Applicazione dei fattori di correzione del materiale
- Acciaio inossidabile: Moltiplicare per 1,3-1,5
- Nylon: Moltiplicare per 0,4-0,6
- Alluminio: Moltiplicare per 0,8-1,0
Fase 3: Adattamenti ambientali
- Elevate vibrazioni: Aggiungere 20-30%
- Cicli di temperatura: Aggiungere 15-25%
- Esposizione chimica: Consultare le tabelle di compatibilità dei materiali
Esempio pratico di calcolo
Per un connettore marino M20 in acciaio inox:
- Coppia base: 18 Nm
- Fattore materiale: 1,4 (acciaio inox)
- Fattore ambientale: 1,25 (vibrazioni marine)
- Coppia finale: 18 × 1,4 × 1,25 = 31,5 Nm
Quali strumenti e tecniche garantiscono un'applicazione accurata della coppia?
Strumenti e tecniche adeguati garantiscono risultati costanti e ripetibili. Utilizzare chiavi dinamometriche calibrate con precisione ±4% per le applicazioni critiche, applicare la coppia in 2-3 fasi progressive e lubrificare sempre le filettature con composti appropriati per raggiungere i valori specificati in modo costante.
Strumenti essenziali per l'applicazione della coppia
Chiavi dinamometriche: Le chiavi dinamometriche digitali offrono la massima precisione per le applicazioni critiche. Le chiavi a fascio funzionano bene per le installazioni di routine, dove è sufficiente una precisione di ±10%.
Adattatori di coppia: Gli adattatori a zampa di gallina e le teste angolari consentono di applicare la coppia in spazi ristretti, ma richiedono correzioni del valore di coppia in base alla geometria dell'adattatore.
Lubrificanti per filettature: Una lubrificazione adeguata riduce la dispersione della coppia di 40-60%. Per ottenere risultati uniformi, utilizzare i composti specificati dal produttore o un antigrippaggio di alta qualità.
Migliori pratiche di installazione
Applicazione della coppia progressiva: Applicare la coppia in 2-3 fasi: 30%, 70%, quindi 100% del valore finale. Questa tecnica garantisce una distribuzione uniforme delle sollecitazioni e una compressione ottimale della guarnizione.
Sequenza di coppia per connettori multipli: Quando si installano più connettori sullo stesso pannello, utilizzare uno schema a stella per distribuire le sollecitazioni in modo uniforme ed evitare la deformazione del pannello.
Procedure di verifica: Verificare sempre la coppia finale dopo l'installazione iniziale. I cicli termici e il rilassamento del materiale possono ridurre la coppia effettiva di 10-15% entro le prime 24 ore.
Misure di controllo della qualità
Documentare i valori di coppia per le installazioni critiche per consentire la risoluzione dei problemi e la pianificazione della manutenzione. Creare procedure di installazione che specifichino:
- Strumenti necessari e date di calibrazione
- Valori di coppia e sequenza di applicazione
- Requisiti per la preparazione della filettatura
- Fasi di verifica finale
Conclusione
Le corrette specifiche di coppia per i connettori filettati impermeabili richiedono una considerazione sistematica dei materiali, delle condizioni ambientali e dei requisiti applicativi. L'investimento in strumenti e procedure di serraggio adeguati ripaga con una riduzione dei guasti sul campo, una maggiore durata dei connettori e il mantenimento dei valori IP. Bepto Connector ha aiutato migliaia di ingegneri a evitare costosi guasti dovuti alla coppia di serraggio, fornendo specifiche dettagliate e una guida all'applicazione. Ricordate: i pochi minuti spesi per calcolare e applicare i valori di coppia corretti possono far risparmiare settimane di risoluzione dei problemi e migliaia di costi di sostituzione. In caso di dubbio, consultate le specifiche del produttore del connettore e regolatevi in base alle condizioni specifiche della vostra applicazione 😉
FAQ
D: Cosa succede se si stringe troppo un connettore impermeabile?
A: L'eccessivo serraggio provoca la spanatura della filettatura, la rottura dell'alloggiamento e l'estrusione della guarnizione, con conseguente rottura immediata o progressiva della guarnizione. I connettori in plastica sono particolarmente vulnerabili, con danni che si verificano al di sopra degli 8 Nm per la maggior parte degli alloggiamenti in nylon.
D: Come faccio a sapere se la mia chiave dinamometrica è sufficientemente precisa?
A: Utilizzare chiavi dinamometriche con precisione ±4% per applicazioni critiche e ±10% per installazioni generiche. Calibrare annualmente o dopo 5.000 cicli, a seconda di quale sia la prima volta, e verificare la calibrazione con standard di coppia noti.
D: Devo usare un sigillante per filettature sui connettori impermeabili?
A: Sui connettori impermeabili utilizzare un lubrificante per filettature, non un sigillante. I sigillanti per filettature possono interferire con la tenuta degli O-ring e rendere difficile lo smontaggio futuro. I lubrificanti adeguati riducono la dispersione della coppia e garantiscono una forza di serraggio costante.
D: Perché i miei connettori continuano ad allentarsi in ambienti soggetti a vibrazioni?
A: Una coppia iniziale insufficiente o la mancanza di bloccaggio della filettatura causano l'allentamento dovuto alle vibrazioni. Aumentare la coppia di serraggio di 20-30% per le applicazioni ad alta vibrazione e prendere in considerazione i composti di bloccaggio della filettatura o i dispositivi di bloccaggio meccanico per le connessioni critiche.
D: Posso riutilizzare i connettori impermeabili dopo lo smontaggio?
A: Sì, se i componenti sono stati smontati correttamente e non presentano danni. Ispezionare le filettature, gli O-ring e l'alloggiamento per verificare che non siano usurati o danneggiati. Sostituire gli O-ring e applicare un lubrificante per filettature fresco prima del rimontaggio, utilizzando le specifiche di coppia originali.
-
