Kegagalan listrik akibat masuknya air merugikan industri hingga miliaran dolar per tahun, namun sebagian besar insinyur memperlakukan kelenjar kabel dan konektor kedap air sebagai komponen terpisah, bukan sebagai sistem perlindungan terintegrasi. Pemutusan sambungan ini menciptakan celah kerentanan di mana air dapat masuk melalui titik antarmuka, menyebabkan kegagalan peralatan yang dahsyat, bahaya keselamatan, dan waktu henti yang mahal pada aplikasi penting. Integrasi kelenjar kabel dengan konektor tahan air menciptakan sistem penyegelan terpadu yang menghilangkan kerentanan antarmuka melalui desain yang terkoordinasi, bahan yang kompatibel, dan tingkat perlindungan yang disinkronkan - integrasi ini memastikan perlindungan air yang berkelanjutan dari masuknya kabel hingga koneksi akhir sambil mempertahankan kinerja listrik dan keandalan mekanis di lingkungan yang keras. Setelah sepuluh tahun menyelesaikan kegagalan masuknya air di Bepto, saya telah belajar bahwa sistem kedap air yang paling andal bukan hanya tentang peringkat komponen individual, tetapi seberapa baik komponen-komponen ini bekerja sama sebagai solusi perlindungan terintegrasi.
Daftar Isi
- Apa Saja Manfaat Utama Integrasi Cable Gland dan Konektor Tahan Air?
- Bagaimana Integrasi yang Buruk Menyebabkan Kegagalan Sistem?
- Prinsip Desain Apa yang Memastikan Integrasi yang Efektif?
- Aplikasi Apa Saja yang Memerlukan Solusi Tahan Air Terintegrasi?
- Bagaimana Insinyur Dapat Menentukan dan Memvalidasi Sistem Terintegrasi?
- Tanya Jawab Tentang Integrasi Kelenjar Kabel
Apa Saja Manfaat Utama Integrasi Cable Gland dan Konektor Tahan Air?
Sistem kedap air yang terintegrasi memberikan perlindungan yang unggul melalui desain yang terkoordinasi dan karakteristik kinerja yang tersinkronisasi. Integrasi kelenjar kabel dan konektor kedap air memberikan perlindungan penyegelan berkelanjutan, menghilangkan kerentanan antarmuka, memastikan peringkat IP yang kompatibel, mengurangi kerumitan pemasangan, dan memberikan keandalan jangka panjang melalui pemilihan material yang terkoordinasi dan prinsip desain terpadu yang mencegah masuknya air di setiap titik sambungan.
Perlindungan Penyegelan Berkelanjutan
Strategi Penyegelan Terpadu: Sistem terintegrasi menghilangkan celah penyegelan antara kelenjar kabel dan konektor melalui desain terkoordinasi yang memastikan perlindungan air terus menerus dari masuknya kabel ke sambungan akhir.
Peringkat IP Tersinkronisasi: Kedua komponen mempertahankan tingkat perlindungan yang konsisten (IP67, IP68, IP69K1) memastikan tidak ada titik lemah dalam rantai perlindungan yang dapat membahayakan integritas sistem.
Kompatibilitas Material: Desain terintegrasi menggunakan bahan penyegelan yang kompatibel yang mempertahankan kompatibilitas bahan kimia dan karakteristik ekspansi termal di seluruh rentang suhu.
Tahan Tekanan: Peringkat tekanan yang terkoordinasi memastikan kedua komponen dapat menahan tekanan hidrostatik yang identik tanpa menciptakan titik stres yang berbeda.
Mengurangi Kompleksitas Instalasi
Spesifikasi yang disederhanakan: Para insinyur menentukan satu solusi terintegrasi daripada mencocokkan komponen yang terpisah, sehingga mengurangi kerumitan pemilihan dan potensi masalah kompatibilitas.
Instalasi yang Efisien: Sistem terintegrasi sering kali menampilkan prosedur instalasi terpadu yang mengurangi waktu perakitan dan meminimalkan kesalahan instalasi.
Jaminan Kualitas: Tanggung jawab sumber tunggal memastikan kontrol kualitas yang konsisten dan menghilangkan saling tunjuk antara pemasok komponen ketika masalah muncul.
Efisiensi Dokumentasi: Dokumentasi teknis, sertifikasi, dan laporan pengujian terpadu menyederhanakan verifikasi kepatuhan dan validasi sistem.
Michael, seorang manajer proyek di anjungan lepas pantai Laut Utara di Aberdeen, Skotlandia, menghadapi kegagalan yang berulang kali terjadi pada sistem kontrol bawah laut meskipun telah menggunakan komponen dengan peringkat IP68 secara individual. Air menyusup melalui celah antarmuka antara kelenjar kabel dan konektor kedap air, menyebabkan kerusakan sistem kontrol selama kondisi badai. Kami menyediakan rakitan kelenjar kabel dan konektor terintegrasi dengan desain penyegelan terpadu dan bahan yang kompatibel. Solusi ini menghilangkan kerentanan antarmuka, mencapai 18 bulan operasi bebas kegagalan dan menghemat £ 120.000 dalam biaya pemeliharaan sekaligus memastikan keandalan sistem keselamatan yang kritis.
Bagaimana Integrasi yang Buruk Menyebabkan Kegagalan Sistem?
Komponen yang tidak cocok menciptakan titik-titik kerentanan di mana infiltrasi air terjadi terlepas dari peringkat masing-masing komponen. Integrasi kelenjar kabel dan konektor kedap air yang buruk menyebabkan kegagalan sistem melalui celah penyegelan antarmuka, bahan yang tidak kompatibel yang terdegradasi dari waktu ke waktu, peringkat tekanan yang tidak sesuai yang menciptakan titik konsentrasi tegangan, ketidaksesuaian ekspansi termal yang membuka jalur penyegelan, dan kerumitan pemasangan yang mengarah pada kesalahan perakitan yang membahayakan perlindungan air.
Kerentanan Penyegelan Antarmuka
Pembentukan Celah Penyegelan: Pendekatan penyegelan yang berbeda antara kelenjar kabel dan konektor dapat menciptakan celah antarmuka di mana air terakumulasi dan akhirnya masuk ke dalam sambungan listrik.
Konsentrasi Titik Tekanan: Desain yang tidak cocok memusatkan tekanan hidrostatik pada titik antarmuka, yang berpotensi melebihi kemampuan penyegelan lokal, bahkan ketika masing-masing komponen memenuhi spesifikasi.
Jalur Aksi Kapiler: Integrasi yang buruk menciptakan jalur mikroskopis di mana aksi kapiler2 dapat menarik air ke dalam sambungan listrik dari waktu ke waktu, bahkan tanpa tekanan langsung.
Pelonggaran Akibat Getaran: Karakteristik mekanis yang berbeda dapat menyebabkan gerakan diferensial di bawah getaran, secara bertahap melonggarkan antarmuka penyegelan dan menciptakan jalur masuknya air.
Masalah Ketidakcocokan Material
Degradasi Kimia: Bahan penyegelan yang tidak kompatibel dapat menyebabkan reaksi kimia yang menurunkan efektivitas penyegelan, terutama di lingkungan industri dengan paparan bahan kimia.
Ketidaksesuaian Ekspansi Termal: Koefisien ekspansi termal yang berbeda menciptakan celah penyegelan selama siklus suhu, yang memungkinkan infiltrasi air selama kondisi tekanan termal.
Korosi Galvanik3: Logam yang berbeda yang bersentuhan dapat menimbulkan korosi galvanik yang merusak permukaan penyegelan dan membahayakan perlindungan air jangka panjang.
Tingkat Degradasi UV: Karakteristik ketahanan UV yang tidak cocok menyebabkan penuaan diferensial yang dapat membahayakan integritas penyegelan dari waktu ke waktu dalam aplikasi luar ruangan.
Tantangan Instalasi dan Pemeliharaan
Kompleksitas Perakitan: Beberapa prosedur penyegelan meningkatkan kerumitan instalasi dan potensi kesalahan manusia yang membahayakan efektivitas perlindungan air.
Konflik Spesifikasi Torsi: Persyaratan torsi yang berbeda untuk kelenjar kabel dan konektor dapat menciptakan kondisi pengencangan yang berlebihan atau pengencangan yang kurang yang memengaruhi kinerja penyegelan.
Masalah Akses Pemeliharaan: Integrasi yang buruk dapat menimbulkan masalah akses pemeliharaan yang menyebabkan pemeriksaan dan pemeliharaan preventif sistem penyegelan tidak memadai.
Ketersediaan Suku Cadang Pengganti: Sistem yang tidak terintegrasi mungkin memiliki persyaratan masa pakai yang berbeda, sehingga menimbulkan konflik penjadwalan pemeliharaan dan masalah manajemen inventaris.

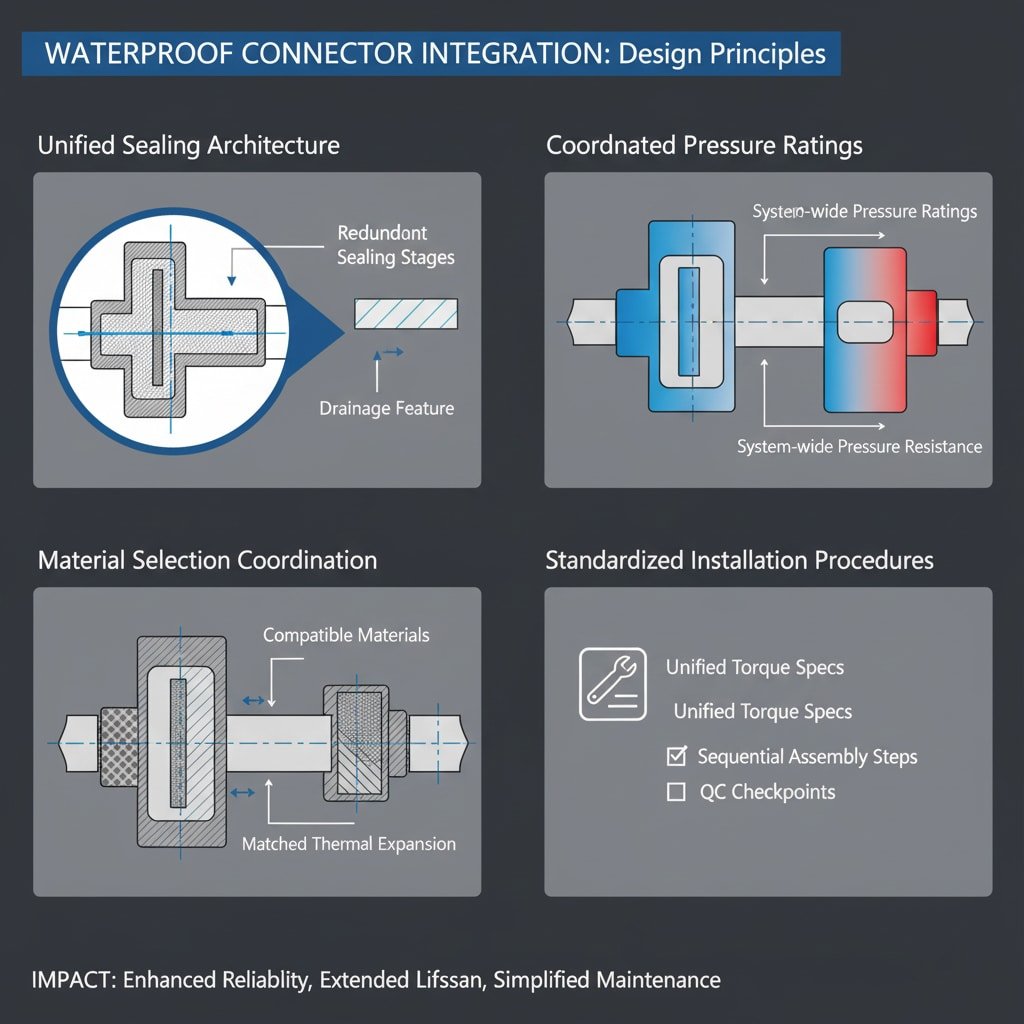

Prinsip Desain Apa yang Memastikan Integrasi yang Efektif?
Integrasi yang sukses membutuhkan pendekatan desain terkoordinasi yang membahas penyegelan, bahan, dan kompatibilitas mekanis. Integrasi kelenjar kabel dan konektor kedap air yang efektif mengikuti prinsip-prinsip desain termasuk arsitektur penyegelan terpadu yang menghilangkan kesenjangan antarmuka, pemilihan bahan yang kompatibel untuk kinerja yang konsisten, peringkat tekanan yang terkoordinasi di seluruh sistem, pencocokan ekspansi termal untuk mencegah kesenjangan penyegelan, dan prosedur pemasangan terstandardisasi yang memastikan kualitas perakitan yang konsisten.
Arsitektur Penyegelan Terpadu
Jalur Penyegelan Berkelanjutan: Desain sistem penyegelan yang menciptakan perlindungan tanpa gangguan dari masuknya kabel melalui sambungan listrik akhir tanpa kerentanan antarmuka.
Tahapan Penyegelan yang Berlebihan: Menerapkan beberapa penghalang penyegelan yang memberikan perlindungan cadangan jika penyegelan utama terganggu selama servis.
Distribusi Tekanan: Rancang sistem distribusi tekanan yang mencegah konsentrasi tegangan pada titik-titik antarmuka sekaligus mempertahankan kekuatan penyegelan yang konsisten.
Fitur Drainase: Sertakan jalur drainase yang mengarahkan air menjauh dari antarmuka penyegelan untuk mencegah penumpukan tekanan hidrostatik.
Koordinasi Pemilihan Material
Matriks Kompatibilitas Bahan Kimia: Pilih bahan penyegel berdasarkan matriks kompatibilitas yang memastikan tidak ada reaksi kimia yang merugikan di antara komponen sistem yang berbeda.
Pencocokan Ekspansi Termal: Pilih bahan dengan koefisien ekspansi termal yang serupa untuk mencegah celah penyegelan selama siklus suhu.
Koordinasi Ketahanan UV: Sesuaikan karakteristik ketahanan UV untuk memastikan tingkat penuaan yang konsisten dan efektivitas penyegelan yang dipertahankan selama masa pakai sistem.
Penyelarasan Properti Mekanis: Mengkoordinasikan sifat mekanis seperti kekerasan, set kompresi, dan elastisitas untuk memastikan kinerja penyegelan yang konsisten.
Prosedur Instalasi Standar
Spesifikasi Torsi Terpadu: Kembangkan prosedur pemasangan dengan persyaratan torsi yang konsisten yang mengoptimalkan penyegelan tanpa memberikan tekanan berlebih pada komponen.
Langkah-langkah Perakitan Berurutan: Buat urutan pemasangan yang memastikan penyegelan yang tepat pada setiap tahap sekaligus mencegah kerusakan pada komponen yang telah dipasang sebelumnya.
Pos Pemeriksaan Kontrol Kualitas: Menerapkan titik inspeksi di seluruh instalasi yang memverifikasi integritas penyegelan sebelum uji coba sistem.
Standardisasi Alat: Tentukan alat bantu pemasangan standar yang memastikan kualitas perakitan yang konsisten dan mengurangi potensi kesalahan pemasangan.
Aplikasi Apa Saja yang Memerlukan Solusi Tahan Air Terintegrasi?
Aplikasi kritis menuntut perlindungan terintegrasi di mana kegagalan masuknya air memiliki konsekuensi yang parah. Aplikasi yang membutuhkan solusi kelenjar kabel dan konektor tahan air terintegrasi meliputi instalasi laut dan lepas pantai yang terpapar air laut, sistem otomasi industri di lingkungan pencucian, sistem energi terbarukan dengan paparan luar ruangan jangka panjang, sistem transportasi yang terpapar cuaca dan getaran, dan instalasi area berbahaya di mana masuknya air menimbulkan risiko keselamatan.
Aplikasi Kelautan dan Lepas Pantai
Paparan Air Laut: Paparan air laut yang korosif secara terus menerus membutuhkan sistem perlindungan terintegrasi yang tahan terhadap semprotan garam, aksi gelombang, dan tekanan hidrostatik.
Ketahanan terhadap getaran: Instalasi laut mengalami getaran konstan dari ombak dan mesin yang dapat melonggarkan sistem penyegelan yang tidak terintegrasi dengan baik.
Aksesibilitas Pemeliharaan: Pemeliharaan lepas pantai mahal dan jarang dilakukan, sehingga membutuhkan sistem terintegrasi dengan keandalan jangka panjang yang telah terbukti dan persyaratan pemeliharaan minimal.
Kekritisan Keselamatan: Sistem keselamatan laut tidak dapat mentoleransi kegagalan masuknya air yang dapat membahayakan kemampuan navigasi, komunikasi, atau tanggap darurat.
Sistem Otomasi Industri
Persyaratan Pencucian: Industri pengolahan makanan, farmasi, dan kimia membutuhkan peralatan yang tahan terhadap prosedur pencucian bertekanan tinggi tanpa masuknya air.
Resistensi Kimia: Lingkungan industri sering kali melibatkan paparan bahan kimia pembersih, cairan proses, dan atmosfer korosif yang menantang bahan penyegel.
Siklus Suhu: Proses industri menciptakan siklus suhu yang dapat membahayakan sistem penyegelan yang tidak terintegrasi dengan baik melalui tekanan termal.
Operasi Berkelanjutan: Sistem otomasi industri membutuhkan keandalan tinggi dengan waktu henti minimal, sehingga perlindungan terintegrasi sangat penting untuk kelangsungan operasional.
Hassan, direktur operasi di fasilitas petrokimia di Dubai, UEA, mengalami kegagalan berulang kali pada sistem kontrol area berbahaya selama perubahan kelembapan musiman dan prosedur pencucian sesekali. Meskipun telah menggunakan Bersertifikat ATEX4 komponen individual, masuknya air menyebabkan sumber penyalaan potensial di area rahasia. Kami merancang kelenjar kabel terintegrasi dan rakitan konektor tahan ledakan dengan sertifikasi ATEX terpadu dan sistem penyegelan yang terkoordinasi. Solusi terintegrasi ini mencapai 24 bulan operasi bebas kegagalan di area berbahaya Zona 1, memastikan kepatuhan terhadap keselamatan dan meniadakan penghentian produksi yang mahal.
Bagaimana Insinyur Dapat Menentukan dan Memvalidasi Sistem Terintegrasi?
Spesifikasi dan validasi yang tepat memastikan sistem terintegrasi memenuhi persyaratan aplikasi dan ekspektasi kinerja. Insinyur dapat menentukan dan memvalidasi kelenjar kabel terintegrasi dan sistem konektor kedap air melalui analisis persyaratan yang komprehensif, verifikasi sertifikasi terpadu, protokol pengujian terkoordinasi, proses kualifikasi pemasok, dan studi validasi lapangan yang mengonfirmasi kesesuaian kinerja dunia nyata dengan spesifikasi desain.
Analisis Kebutuhan yang Komprehensif
Kondisi Lingkungan: Dokumentasikan semua paparan lingkungan termasuk rentang suhu, paparan bahan kimia, radiasi UV, tingkat getaran, dan kondisi paparan air.
Persyaratan Listrik: Tentukan persyaratan kinerja listrik termasuk peringkat voltase, kapasitas arus, integritas sinyal, dan kebutuhan kompatibilitas elektromagnetik.
Spesifikasi Mekanis: Tentukan persyaratan mekanis termasuk jenis kabel, konfigurasi konektor, metode pemasangan, dan kebutuhan aksesibilitas pemeliharaan.
Kepatuhan terhadap Peraturan: Identifikasi semua standar dan sertifikasi yang berlaku, termasuk peringkat IP, klasifikasi area berbahaya, dan persyaratan khusus industri.
Verifikasi Sertifikasi Terpadu
Pengujian Terpadu: Verifikasi bahwa sistem telah diuji sebagai rakitan terintegrasi dan bukan hanya sertifikasi komponen individual.
Kepatuhan Standar: Konfirmasikan kepatuhan terhadap standar yang relevan seperti IEC 60529 (peringkat IP), IEC 60079 (area berbahaya), dan persyaratan khusus industri.
Validasi Pihak Ketiga: Memerlukan pengujian dan sertifikasi pihak ketiga yang independen untuk memastikan verifikasi kinerja yang tidak bias.
Kelengkapan Dokumentasi: Verifikasi dokumentasi teknis yang lengkap termasuk laporan pengujian, petunjuk pemasangan, dan prosedur pemeliharaan.
Studi Validasi Lapangan
Instalasi Pilot: Menerapkan instalasi percontohan untuk memvalidasi kinerja dalam kondisi operasi yang sebenarnya sebelum penerapan sistem secara penuh.
Pemantauan Kinerja: Pantau indikator kinerja utama termasuk ketahanan isolasi, efektivitas penyegelan, dan integritas mekanis dari waktu ke waktu.
Analisis Kegagalan: Menerapkan prosedur analisis kegagalan untuk mengidentifikasi dan mengatasi masalah integrasi yang muncul selama layanan.
Perbaikan Berkesinambungan: Gunakan pengalaman lapangan untuk menyempurnakan spesifikasi dan meningkatkan desain sistem terintegrasi untuk aplikasi di masa mendatang.
Kesimpulan
Integrasi kelenjar kabel dengan konektor kedap air mewakili pergeseran mendasar dari pemikiran tingkat komponen ke perlindungan tingkat sistem yang menghilangkan kesenjangan kerentanan dan memastikan perlindungan air yang andal dalam aplikasi penting. Melalui arsitektur penyegelan terpadu, bahan yang kompatibel, prinsip desain yang terkoordinasi, dan validasi yang komprehensif, sistem terintegrasi memberikan kinerja yang lebih unggul dibandingkan dengan komponen yang ditentukan secara individual. Di Bepto, kami telah mengembangkan kelenjar kabel terintegrasi dan solusi konektor kedap air yang memberikan perlindungan tanpa batas untuk aplikasi kelautan, industri, dan area berbahaya, membantu pelanggan kami mencapai operasi yang andal sekaligus mengurangi kerumitan pemasangan dan biaya perawatan jangka panjang. Ingat, perlindungan kedap air yang sebenarnya bukan hanya tentang peringkat komponen individu - ini tentang seberapa baik komponen tersebut bekerja sama sebagai sistem yang terintegrasi 😉.
Tanya Jawab Tentang Integrasi Kelenjar Kabel
T: Apa perbedaan antara sistem kelenjar kabel dan konektor terintegrasi dan terpisah?
A: Sistem terintegrasi dirancang sebagai rakitan terpadu dengan penyegelan terkoordinasi, bahan yang kompatibel, dan peringkat yang disinkronkan, sementara sistem terpisah memerlukan pencocokan komponen individual yang dapat menimbulkan kerentanan antarmuka dan masalah kompatibilitas.
T: Bagaimana cara memverifikasi bahwa kelenjar kabel dan konektor kedap air sudah terintegrasi dengan benar?
A: Carilah sertifikasi terpadu, peringkat IP yang terkoordinasi, bahan penyegel yang kompatibel, dan laporan pengujian yang menunjukkan bahwa rakitan lengkap telah diuji bersama, bukan hanya komponen individual.
T: Dapatkah saya melakukan retrofit pada sistem yang sudah ada dengan solusi kelenjar kabel dan konektor terintegrasi?
A: Ya, tetapi retrofit memerlukan analisis yang cermat terhadap konfigurasi pemasangan yang ada, jenis kabel, dan persyaratan lingkungan untuk memastikan solusi terintegrasi kompatibel dengan arsitektur sistem yang ada.
T: Peringkat IP apa yang harus saya tentukan untuk sistem kedap air terintegrasi?
A: Pilih peringkat IP berdasarkan persyaratan aplikasi spesifik Anda - IP67 untuk pencelupan sementara, IP68 untuk pencelupan terus menerus, atau IP69K untuk aplikasi pencucian bertekanan tinggi, untuk memastikan kedua komponen mempertahankan peringkat yang sama.
T: Seberapa sering sistem kedap air terintegrasi harus diperiksa atau dirawat?
A: Frekuensi pemeriksaan tergantung pada kondisi lingkungan, tetapi biasanya berkisar dari triwulanan di lingkungan laut yang keras hingga tahunan dalam aplikasi industri yang terlindungi, dengan fokus pada integritas penyegelan dan kekencangan sambungan.
-
