Fedezze fel vízálló csatlakozó sorozatunkat

Négyszögletes karimás tápcsatlakozó, TS29SS aljzat és TS29SP dugó

TS29 sorozatú forrasztott érintkező specifikáció Érintkező Mennyiség 2 3 4 7 8 9 10 10B 12 16 17 20 24 26 Férfi érintkező felületi nézet Névleges áram (A) 50 50 25 25 25 25 25 25 5 25 10 10 10 10 10 10 10 5 5 5 5 Érintkező átmérő (mm) Φ3.5×2 Φ3.5×3 Φ2.5×4 Φ2.5×7 Φ2.5×8 Φ2.5×4 Φ2.5×4 Φ1×5 Φ2.5×10 Φ1.5×10 Φ1.5×12 Φ1.5×16 Φ1.5×17 Φ1×20 Φ1×24 Φ1×26 Névleges feszültség (AC.V) 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 400 400 400 400 Vizsgálati feszültség (AC.V) 1min 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1200 1200 1200 1200 Érintkezési ellenállás (mΩ) 0.5 0,5 1 1 1 1 1 1 1 5 1 2,5 2,5 2,5 2,5 2,5 5 5 5 5 5 Vezetékméret (mm2/AWG) ≤10/7 ≤10/7 ≤4/11 ≤4/11 ≤4/11 ≤4/11 ≤4/11 ≤0,75/18 ≤4/11 ≤2/14 ≤2/14 ≤2/14 ≤2/14 ≤2/14 ≤0.75/18 ≤0,75/18 ≤0,75/18 ≤0,75/18 TS29 sorozatú krimpkontakt specifikáció Érintkező MINDENSÉG 7 12 15 19 Férfi érintkező felületi nézet Névleges áram (A) 25 10 5 5 Érintkező átmérő (mm) Φ2.5×7 Φ1,5×12 Φ1×15 Φ1×19 Névleges feszültség (AC.V) 500 500 400 400 400 Vizsgálati feszültség (AC.V) 1min 1500 1500 1500 1200 1200 1200 Érintkezési ellenállás (mΩ) 1 2,5 5 5 5 Szigetelési ellenállás (mΩ) 2000 2000 2000 2000 2000 2000 2000

IP68 karimás csatlakozó, 50A TS29 sorozat (2 furat)

TS29PS/PP hátsó panelcsatlakozó, 50A IP68 hálózati aljzat és dugó

90 fokos, nagy teljesítményű csatlakozó, TS29NP/NS sorozat 50A IP68

Kábel-kábel nagy teljesítményű csatlakozó, 50A TS29RS/RP sorozat, IP68

50A vízálló csatlakozó, TS29CP dugó és TS29CS aljzat

Négyszögletes karimás tápcsatlakozó, TS21SS aljzat és TS21SP dugó

2 lyukú karimás tápcsatlakozó TS21FS aljzat TS21FP dugó 1

2 lyukú karimás hálózati csatlakozó, TS21FS aljzat és TS21FP dugó

Panelbeépíthető csatlakozó, TS21PS aljzat és TS21PP dugó, IP68

derékszögű kör alakú csatlakozó TS21NP dugó TS21NS aljzat 1

Derékszögű kör alakú csatlakozó, TS21NP dugó és TS21NS aljzat

TS21RS aljzat és TS21RP dugó, 30A in-line hálózati csatlakozó

30A vízálló csatlakozó, TS21CP dugó és TS21CS aljzat

Négyszögletes karimás csatlakozó, TS17SS aljzat és TS17SP dugó, IP68

Karimára szerelhető kör alakú csatlakozó, TS17FS aljzat és TS17FP dugó

Panelbeépíthető csatlakozó, TS17PS aljzat és TS17PP dugó, IP68

TS17NP 90 fokos dugó és TS17NS aljzat, IP68 csatlakozó

500V nagyfeszültségű in-line csatlakozó, TS17RS/RP IP68

TS17CP kábelcsatlakozó és TS17CS aljzat, nagyfeszültségű IP68

13A nagyáramú in-line csatlakozó, TS13RS/RP IP68

13A panelre szerelhető csatlakozó, TS13PS aljzat és TS13PP dugó

IP68 vízálló csatlakozó, TS13CP dugó és TS13CS aljzat

Vezetékes kábelcsatlakozó TS11RS aljzat TS11RP dugó IP68 1

In-line kábelcsatlakozó, TS11RS aljzat és TS11RP dugó, IP68

TS11PS aljzat TS11PP dugó IP68 hátsó anya panelcsatlakozó 1

TS11PS aljzat és TS11PP dugó, IP68 hátsó panelcsatlakozó

TS11CP kábelcsatlakozó és TS11CS aljzat, IP68 in-line csatlakozó

KIVÁLÓSÁGRA TERVEZVE

Tervezett teljesítmény és megbízhatóság

IP68 vízálló védelem

A legmagasabb szintű védelmet nyújtja a por és a hosszú távú vízbe merülés ellen.

Nagy teljesítményű anyagok

UL94V-0 lángálló burkolat, magas hőmérsékletű PPS betétek és aranyozott sárgaréz érintkezők.

Hosszú párzási élettartam

Tartósságra tervezték, több mint 500-szoros párosítási ciklusszámmal a hosszú távú használat érdekében.

Sokoldalú konfigurációk

Tűszámok, áramerősségek és szerelési módok széles választéka, hogy bármilyen tervezési követelménynek megfeleljen.

GLOBÁLIS BIZALOM ÉS MÉRETARÁNY

Az Ön bevált partnere a csatlakoztathatóságban

Több évtizedes tapasztalatunkat globális eléréssel ötvözve megbízható megoldásokat kínálunk a világ vezető vállalatai számára.

Technikai csapat

0 +

Automatizált gyár

0 M

Gép

0 K

ÍGÉRETÜNK

Kompromisszummentes minőség és tanúsított teljesítmény

A minőség iránti elkötelezettségünket nemzetközi szabványok igazolják, így Ön bátran választhatja csatlakozóinkat a legkritikusabb rendszereiben.

Tanúsítva a globális piacokra

Tisztában vagyunk azzal, hogy a piacra jutás megköveteli a szigorú biztonsági és környezetvédelmi előírások betartását. Termékeink teljes mértékben tanúsítottak, hogy megfeleljenek a főbb nemzetközi piacok követelményeinek.

CE

Európai megfelelőség

UL

Underwriters Laboratories

ROHS

A veszélyes anyagok korlátozása

ISO9001

Minőségirányítási rendszer

FOLYAMATUNK

Gyártási kiválóság és minőségbiztosítás

A nyersanyagtól a végtermékig, a minőséget belekalkuláljuk.

ISO 9001 tanúsítvánnyal rendelkező üzemünk a precizitás és a folyamatos fejlesztés elvei alapján működik. A gyártás minden szakaszát ellenőrizzük, hogy minden alkalommal olyan alkatrészeket szállíthassunk, amelyekre mindig számíthat.

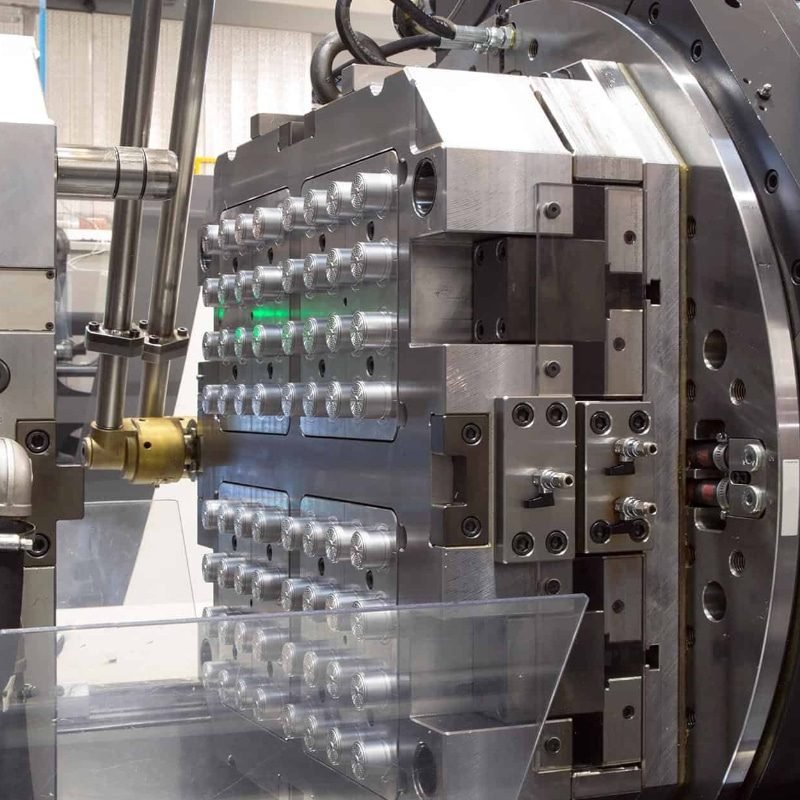

Precíziós fröccsöntés:

A legmodernebb gépeket használjuk a méretpontosság és az anyagintegritás biztosítása érdekében minden csatlakozóház esetében.

100% IP68 vízálló tesztelés:

Minden egyes csatlakozót szigorú légnyomásos vizsgálatnak vetnek alá, hogy garantálják az IP68-as vízzáróságot a szállítás előtt.

Teljes nyomonkövethetőségi rendszer:

A nyersanyagok és a gyártási tételek teljes nyomon követhetőségét biztosítjuk, így garantálva a minőséget és az elszámoltathatóságot minden egyes alkatrész esetében.

TEREPEN TESZTELT TELJESÍTMÉNY

Igényes alkalmazásokban bizonyított

Tengeri

Tengeri elektronika

Sóspray-álló, megbízható kapcsolatokat biztosít a GPS, a szonár és a fedélzeti kommunikációs rendszerek számára.

Világítás

LED kültéri világítás

Hosszú távú, karbantartásmentes működés biztosítása közvilágítás, építészeti világítás és digitális feliratok esetében.

Automatizálás

Ipari automatizálás

Érzékelők, működtetők és vezérlőegységek csatlakoztatása nedves vagy poros gyári környezetben, abszolút megbízhatósággal.

Energia

Megújuló energia

Napelemes csatlakozódobozokban és szélturbinák vezérlőrendszereiben használják, hogy évtizedekig ellenálljon a kültéri expozíciónak.

MÉRNÖKI SAROK

Műszaki specifikációk áttekintése

Sorozat	Tüskék száma	Névleges áram (A)	Névleges feszültség (AC.V)	Huzal mérete (mm²)
TS11 sorozat
	2, 3	5A	180V	≤ 0.75
	4, 5	3A	125V	≤ 0.5
TS13 sorozat
	2, 3	13A	250V	≤ 2.0
	4, 5, 6, 7	5A	125-200V	≤ 0.75
	9	3A	125V	≤ 0.5
TS17 sorozat (forrasztás/reszelés)
	2, 3	10A	500V	≤ 2.0
	4, 5, 7, 9, 10	5A	400-500V	≤ 0.75
TS21 sorozat (forrasztás/reszelés)
	2, 3, 4, 5	30A / 25A	500V	≤ 4.0
	7, 9	15A / 10A	500V	≤ 2.0
	12	5A	500V	≤ 0.75
TS29 sorozat (forrasztás/reszelés)
	2, 3	50A	500V	≤ 10.0
	4, 7, 8, 10	25A	500V	≤ 4.0
	12, 16, 17	10A	400-500V	≤ 2.0
	19, 20, 24, 26	5A	400V	≤ 0.75

MŰSZAKI TÁMOGATÁS

Gyakran ismételt kérdések

Mi a különbség a forrasztás és a krimpelés között?

A forrasztással történő lezárás során a forraszanyagot megolvasztják, hogy tartós kötést hozzanak létre a vezeték és az érintkező között, ami kiváló megbízhatóságot biztosít, és ideális a gyári gyártáshoz. A krimpeléses kötés egy speciális szerszámmal mechanikusan deformálja az érintkezőt a vezeték körül, biztonságos, gázzáró kapcsolatot hozva létre, amely gyors, megismételhető és tökéletes a helyszíni telepítésekhez.

Hogyan választhatok a hátsó anyás és a karimás csatlakozó között?

A hátsó anyás rögzítés egyszerű, hatékony megoldás a legtöbb panelalkalmazáshoz, mivel csak egyetlen kerek lyukat igényel. A karimás rögzítés (2 vagy 4 csavarral) kiváló mechanikai stabilitást biztosít, és nehéz kábelekkel, nagy vibrációval járó alkalmazásokhoz ajánlott, vagy ahol a nyomatékállóság kritikus.

Mit jelent az 500-as párzási ciklus?

Az 500-as illesztési ciklus azt jelenti, hogy a csatlakozót úgy tervezték és tesztelték, hogy legalább 500 alkalommal lehessen csatlakoztatni és szétkapcsolni, miközben a meghatározott mechanikai és elektromos teljesítménye megmarad. Ez biztosítja a hosszú távú megbízhatóságot az időszakos karbantartást vagy átkonfigurálást igénylő alkalmazásokban.
