Gondolkodott már azon, hogy miért illeszkednek egyes M20 kábelcsatlakozók tökéletesen, míg mások nem? Az M20x1,5 és a szabványos M20 menetek közötti különbség számtalan telepítési problémát és költséges projektkésedelmet okozott már. Az M20x1,5 egy 20 mm átmérőjű, 1,5 mm-es menettel (finom menet) rendelkező menetet jelöl, míg az M20 általában az M20x2,5-öt jelöli, amelynek menete 2,5 mm (durva menet). Ennek a különbségnek a megértése elengedhetetlen a megfelelő kábelátvezető kiválasztásához az Ön alkalmazásához.
A múlt hónapban egy csalódott telefonhívást kaptam Marcus-tól, egy hamburgi projektmenedzsertől. Csapata 500 darab M20 kábelcsatlakozót rendelt egy kritikus automatizálási projekthez, csakhogy kiderült, hogy azok nem illeszkednek megfelelően a berendezésükbe. Mi volt a probléma? A menetek nem illeszkedtek egymáshoz. Ez a költséges hiba elkerülhető lett volna a megfelelő menetspecifikáció ismeretével.
Tartalomjegyzék
- Mi az a menetemelkedés és miért fontos?
- M20x1,5 és M20x2,5: legfontosabb műszaki különbségek
- Mikor érdemes M20x1,5 finom menetes tömítést választani?
- Hogyan lehet meghatározni a menetek menetemelkedését a meglévő berendezésekben?
- Gyakori alkalmazások és ipari szabványok
- Gyakran ismételt kérdések az M20 menetekre vonatkozó előírásokról
Mi az a menetemelkedés és miért fontos?
A menetemelkedés miatti zavarok évente több millió dollár veszteséget okoznak az iparágnak a hibás megrendelések és a projektkésések miatt. A menetemelkedés a szomszédos menetcsúcsok közötti távolság, milliméterben mérve. Az M20x1,5 menetemelkedése 1,5 mm, míg az M20x2,5 menetemelkedése 2,5 mm.
A metrikus menetek szabványainak megértése
A ISO metrikus menetrendszer1 egyszerű névadási konvenciót követ: MxP, ahol M a metrikus méretet, x a névleges átmérőt, P pedig a menetemelkedést jelöli. Ha azonban a menetemelkedés nincs megadva, akkor alapértelmezésként a durva menet szabvány érvényes.
M20 menetekhez:
- M20x1,5: Finom menetes (1,5 mm-es távolság)
- M20x2,5: Durva menetes (2,5 mm-es távolság) – gyakran egyszerűen “M20”-ként írják.”
Ez a névadási konvenció zavart kelt, mert az “M20” önmagában általában a durva 2,5 mm-es osztást jelenti, de sok precíziós alkalmazáshoz a finom 1,5 mm-es osztás szükséges.
Miért befolyásolja a menetemelkedés a teljesítményt?
A finom menetes csavarok, mint például az M20x1,5, számos előnnyel rendelkeznek:
- Nagyobb tartóerő: Az egységnyi hosszúságonként több szál növeli a tapadási erőt.
- Jobb rezgésállóság: A kisebb menet szög csökkenti a rezgés hatására történő meglazulást.
- Pontos beállítás: A finomabb lépésszélesség pontosabb pozicionálást tesz lehetővé a telepítés során.
A Bepto-nál egyre növekvő igényt tapasztalunk az M20x1,5 kábelátvezetők iránt a precíziós gépek és az autóipari alkalmazások területén, ahol ezek az előnyök kritikus fontosságúak.

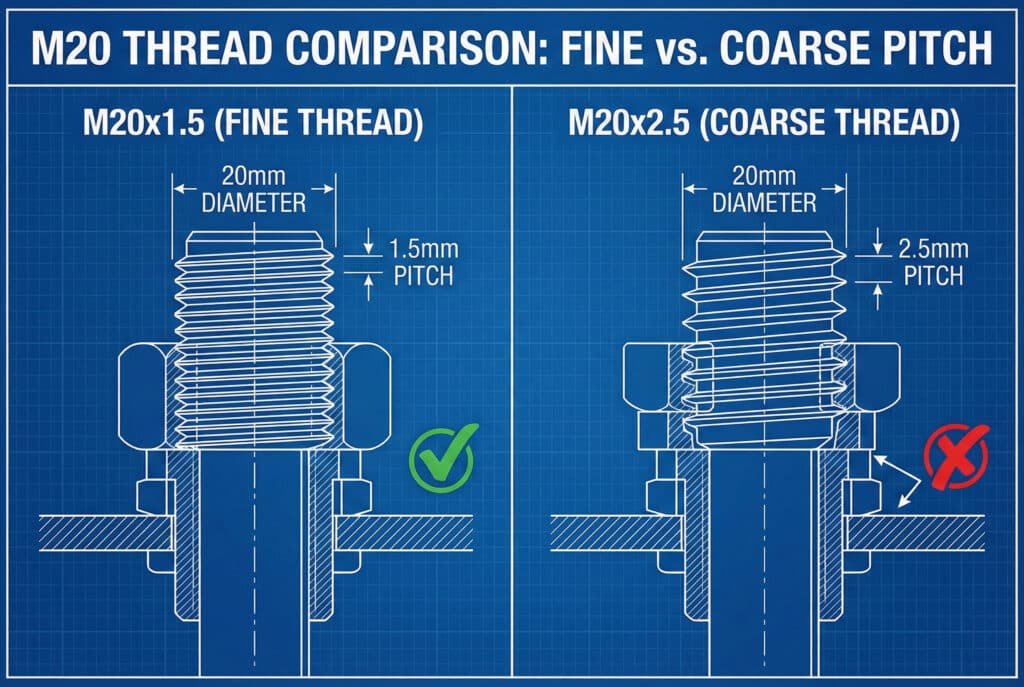

M20x1,5 és M20x2,5: legfontosabb műszaki különbségek
Ezeknek a menet specifikációknak a műszaki különbségei nem csak a menetemelkedés mérésén túlmutatnak. Az M20x1,5 finom menetek 67% több menetet biztosítanak hüvelykenként, mint az M20x2,5 durva menetek, ami kiváló tartóerővel és rezgésállósággal jár.
Műszaki specifikációk összehasonlítása
| Specifikáció | M20x1,5 (finom) | M20x2,5 (durva) |
|---|---|---|
| Menetemelés | 1,5 mm | 2,5 mm |
| Menetek 25 mm-enként | 16.7 | 10 |
| Szál szög | 60° | 60° |
| Kisebb átmérő | 18,376 mm | 17,294 mm |
| Lépésátmérő | 19,188 mm | 18,647 mm |
| Nyúlási feszültség terület | 225 mm² | 157 mm² |
Mechanikai előnyök
Az M20x1,5 menetek finomabb menetemelkedése nagyobb nyúlási feszültség terület2, ami azt jelenti:
- 43% nagyobb szakítószilárdság az M20x2,5-höz képest
- Csökkentett szálcsavarodás kockázata nagy nyomaték mellett
- Jobb tömítési teljesítmény a megnövekedett menetkapcsolat miatt
Emlékszem, hogy együtt dolgoztam Ahmeddel, egy dubaii petrolkémiai üzem karbantartó mérnökével. Csapatának gyakran kellett szembesülnie kábelcsatlakozók meghibásodásával a nagy rezgésű szivattyúk alkalmazásában. Miután a standard M20x2,5-ös csatlakozókat M20x1,5-ös finom menetes csatlakozókra cserélték, a karbantartási beavatkozások száma 75%-vel csökkent. A finom menetek egyszerűen jobban bírták a folyamatos rezgést.
Gyártási megfontolások
Gyártási szempontból az M20x1,5 menetekhez a következők szükségesek:
- Nagyobb pontosságú megmunkálás szigorúbb tűréshatárok miatt
- Speciális menetvágó szerszámok finom vágáshoz
- Fokozott minőség-ellenőrzés a megfelelő menetformának biztosítása érdekében
Bepto üzemünkben speciális CNC-gépeket használunk a finom menetek gyártásához, így biztosítva az M20x1,5 kábelátvezetők állandó minőségét.
Mikor érdemes M20x1,5 finom menetes tömítést választani?
A megfelelő menet specifikáció kiválasztása az Ön konkrét alkalmazási követelményeitől függ. Válasszon M20x1,5 finom menetes kábelátvezetéseket nagy rezgésű környezetben, precíziós berendezésekhez és olyan alkalmazásokhoz, amelyek maximális tartóerőt igényelnek.
Ideális alkalmazások az M20x1,5-ös mérethez
Autóipar:
- Motorterű berendezések
- Átviteli vezérlő modulok
- ABS és biztonsági rendszerek
- Elektromos járművek töltőállomásai
Ipari automatizálás:
- Szervomotor csatlakozások
- Precíziós pozicionáló rendszerek
- Nagy sebességű csomagoló berendezések
- Robotizált szerelősorok
Orvosi berendezések:
- MRI-készülékek
- CT-szkennerek
- Sebészeti felszerelés
- Betegmegfigyelő rendszerek
Mikor érdemes az M20x2,5-ös méretet választani?
A durva menetes M20x2,5 tömítések továbbra is a legjobb választás:
- Általános ipari alkalmazások minimális rezgéssel
- Gyors telepítési követelmények ahol a sebesség számít
- Költségérzékeny projektek ahol a finom szálak előnyei nem szükségesek
- Helyszíni javítások ahol a durva menetek megbocsátóbbak
Valós világbeli kiválasztási kritériumok
A szál specifikációk közötti választáskor vegye figyelembe az alábbi tényezőket:
- Rezgésszint: Magas rezgés = M20x1,5
- Telepítés gyakorisága: Gyakori eltávolítás = M20x2,5
- Nyomatékigény: Nagy nyomaték = M20x1,5
- Költségvetési korlátok: Költségérzékeny = M20x2,5
- Berendezés műszaki adatai: Mindig illessze a meglévő szálakat
Hogyan lehet meghatározni a menetek menetemelkedését a meglévő berendezésekben?
A megfelelő menetek azonosítása megakadályozza a költséges hibákat és biztosítja a kompatibilitást. Használjon menetes mérőműszer3 vagy mérje meg 10 egymást követő menet közötti távolságot, hogy megállapítsa, M20x1,5 vagy M20x2,5 menetről van-e szó.
Szakmai azonosítási módszerek
Menetmagasság-mérő módszer:
- Válassza ki a megfelelő mérőműszer-készletet
- Próbáljon ki különböző hangmagasságú pengéket, amíg megtalálja a tökéleteset.
- A megfelelő penge jelzi a menetemelkedést.
Mérési módszer:
- Számoljon meg 10 menetcsúcsot a menetes felület mentén.
- Mérje meg a teljes távolságot mérőcsipesszel.
- Ossza el 10-zel, hogy megkapja a lépcsőmagasságot (15 mm = 1,5 mm lépcsőmagasság, 25 mm = 2,5 mm lépcsőmagasság)
Szemrevételezés:
- A finom menetek (M20x1,5) sűrűbben helyezkednek el.
- A durva menetek (M20x2,5) láthatóbb távolságot biztosítanak.
- A finom szálak “simább” megjelenésűek.
Gyakori azonosítási hibák
Kerülje el ezeket a gyakori hibákat:
- Feltételezve, hogy az összes M20 menetes szál azonos lépésközzel rendelkezik
- Imperial méretű mérőeszközök használata metrikus meneteknél
- Kopott vagy sérült menetek mérése
- A névleges átmérő és a menetemelkedés összekeverése
Dokumentáció legjobb gyakorlatok
A jövőbeni hivatkozás céljából mindig dokumentálja a szálak specifikációit:
- Rögzítse mind az átmérőt, mind a menetemelkedést (M20x1,5, ne csak M20).
- Készítsen fényképeket a sikeres telepítésekről
- A berendezések menetspecifikációs adatbázisainak karbantartása
- A vonatkarbantartó személyzet megfelelő azonosításra való képzése
Gyakori alkalmazások és ipari szabványok
A különböző iparágak a teljesítménykövetelmények alapján meghatározott menetspecifikációkat részesítenek előnyben. Az autóipar és a precíziós gépgyártás elsősorban M20x1,5 finom menetes csavarokat használ, míg az általános ipari alkalmazásokban általában M20x2,5 durva menetes csavarokat használnak.
Iparág-specifikus szabványok
- M20x1,5 szabvány motorterű alkalmazásokhoz
- Megnövelt rezgésállósági követelmények
- Hőmérsékleti ciklikusság -40°C és +125°C között
- Sópermet és kémiai ellenállás
Ipari automatizálás (IEC 61076):
- Vegyes használat az alkalmazástól függően
- M20x1,5 szervo- és precíziós rendszerekhez
- M20x2,5 általános vezérlőpanelekhez
- IP67/IP68 tömítési követelmények
Orvostechnikai eszközök (IEC 606015):
- M20x1,5 előnyös képalkotó berendezésekhez
- Fokozott EMC árnyékolási követelmények
- Biokompatibilis anyagok specifikációi
- Ultra-alacsony gázkibocsátású anyagok
Regionális preferenciák
Európai piac:
- Erős preferencia a finom menetes szálak iránt
- A DIN szabványok befolyásolják a specifikációkat
- A minőség fontossága a költségekkel szemben
Észak-amerikai piac:
- Vegyes használat, egyre növekvő finom szálak alkalmazásával
- UL-listázási követelmények
- NEMA burkolat kompatibilitás
Ázsiai piac:
- A költségérzékeny alkalmazások a durva menetek mellett döntenek
- A finom menetek egyre növekvő elterjedése a precíziós iparágakban
- A helyi gyártási kapacitások növekedése
A Bepto termékválasztéka
Átfogó M20 kábelátvezető portfóliónk a következőket tartalmazza:
M20x1,5 finom menetes opciók:
- Nylon 66, UL94-V2 besorolással
- Nikkelezett sárgaréz
- 316L rozsdamentes acél tengeri alkalmazásokhoz
- 360°-os árnyékolású EMC-verziók
M20x2,5 durva menetes opciók:
- Általános használatra szánt standard nejlon
- Robbanásbiztos, ATEX tanúsítvánnyal rendelkezik
- Tengeri minőségű, bronz alkatrészekkel
- Magas hőmérsékletű változatok 200 °C-ig
Következtetés
Az M20x1,5 és M20x2,5 menetspecifikációk közötti különbség megértése elengedhetetlen a kábelátvezető sikeres kiválasztásához. A finom menetes M20x1,5 menetek kiváló tartóerővel és rezgésállósággal rendelkeznek, így ideálisak precíziós alkalmazásokhoz, míg a durva menetes M20x2,5 menetek költséghatékony megoldásokat nyújtanak általános ipari felhasználásra. Megrendelés előtt mindig ellenőrizze a menetspecifikációkat, és a kiválasztás során vegye figyelembe az adott alkalmazás követelményeit. A Bepto-nál elkötelezettek vagyunk abban, hogy segítünk a mérnököknek a megfelelő kábelátvezető megoldás kiválasztásában az egyedi kihívásokhoz. 😉
Gyakran ismételt kérdések az M20 menetekre vonatkozó előírásokról
K: Mi a különbség az M20x1,5 és az M20x2,5 kábelátvezetők között?
A: Az M20x1,5 finom menettel rendelkezik, a menetek közötti távolság 1,5 mm, míg az M20x2,5 durva menettel rendelkezik, a menetek közötti távolság 2,5 mm. A finom menetek jobb tartóerőt és rezgésállóságot biztosítanak, de gyártásuk költségesebb.
K: Használhatok M20x1,5 kábelátvezetéseket M20x2,5 menetes furatokban?
A: Nem, ezek a menetemelkedések nem cserélhetők. A helytelen menetemelkedés használata meneteltéréshez, rossz tömítéshez és a berendezés esetleges károsodásához vezethet. Mindig pontosan illessze a menet specifikációját.
K: Hogyan mérhetem meg a menetes szögletességet a meglévő berendezéseken?
A: A pontos méréshez használjon menetemelkedésmérőt, vagy számoljon meg 10 egymást követő menetet, és mérje meg a teljes távolságot. Ossza el 10-zel, hogy megkapja a menetemelkedést (15 mm összesen = 1,5 mm menetemelkedés).
K: Az M20x1,5 kábelcsatlakozók drágábbak, mint az M20x2,5-ösök?
A: Igen, a finom menetes kábelátvezetők általában 15-25%-vel drágábbak a precíz gyártási követelmények és a speciális szerszámok miatt. Ugyanakkor igényes alkalmazásokban kiváló teljesítményt nyújtanak.
K: Mely iparágakban használják általában az M20x1,5 finom menetes kábelátvezetéseket?
A: Az autóipar, az orvosi berendezések, a precíziós gépek és a nagy rezgésű ipari alkalmazások általában M20x1,5 menetes csatlakozásokat írnak elő kiváló tartóerejük és rezgésállóságuk miatt.
-
