Hogyan válassza ki a tökéletes kábeldobot veszélyes területekre?

Bevezetés

Olyan veszélyes területeken dolgozik, ahol a robbanásveszélyes gázok, gőzök vagy porszemcsék állandó veszélyt jelentenek? Nincs egyedül, ha úgy érzi, hogy a megfelelő kábelvezető tömítés kiválasztásának bonyolultsága megterhelő. Egy rossz választás katasztrofális berendezéshibához, a biztonság megsértéséhez, vagy ami még rosszabb - életveszélyhez vezethet.

A veszélyes területekhez való tökéletes kábelvezető tömítés kiválasztásának kulcsa három kritikus tényező megértésében rejlik: az adott veszélyes zóna besorolása, a szükséges tanúsítási szabványok (ATEX¹, IECEx, UL), valamint a környezeti feltételek, beleértve a hőmérsékletet, a vegyi expozíciót és a behatolás elleni védelemre vonatkozó követelményeket.

Számtalan mérnököt láttam már küzdeni ezzel a döntéssel, akik gyakran csak a telepítés után jöttek rá, hogy az eredeti választásuk nem volt megfelelő. A múlt hónapban David, egy texasi petrolkémiai létesítmény beszerzési menedzsere pánikszerűen lépett kapcsolatba velünk, miután rájött, hogy a jelenlegi kábeldrótjai nem rendelkeznek megfelelő ATEX tanúsítvánnyal az 1. zónás alkalmazásukhoz. Hadd vezessem végig Önt ezen a kritikus kiválasztási folyamaton, hogy elkerülje az ilyen költséges hibákat.

Tartalomjegyzék

• Mitől alkalmasak a kábeldugók veszélyes helyiségekbe?
• Hogyan határozza meg a veszélyes zóna besorolását?
• Melyik tanúsítási szabványokat kell előnyben részesítenie?
• Milyen anyagválasztási tényezők a legfontosabbak?
• Hogyan befolyásolják a környezeti feltételek az Ön választását?
• GYIK a veszélyes területre szánt kábeldugókról

Mitől alkalmasak a kábeldugók veszélyes helyiségekbe?

Gondolkodott már azon, hogy a hagyományos kábeldugók miért nem elégségesek robbanásveszélyes környezetben? A válasz a gyújtóforrásokat megakadályozó speciális tervezési jellemzőkben rejlik.

A robbanásveszélyes területeken alkalmazható kábelbevezetések robbanásbiztos konstrukciót, tanúsított tömítési rendszereket és flame-path technológia² hogy megakadályozza a belső robbanások átterjedését a külső légkörbe, így biztosítva a biztonságos működést robbanásveszélyes környezetben.

Főbb tervezési jellemzők

A szabványos kábeldugók elsősorban a környezeti tömítésre összpontosítanak, de a veszélyes területre szánt változatoknak szigorú biztonsági követelményeknek kell megfelelniük:

• Robbanásbiztos burkolatok pontos lángútméretekkel
• Tanúsított tömítőanyagok amelyek szélsőséges körülmények között is megőrzik integritásukat
• Antisztatikus anyagok az elektrosztatikus kisülés megelőzése érdekében
• Hőmérsékletálló konstrukció nagy hőterhelésű alkalmazásokhoz

A különbség kristálytisztán megmutatkozott, amikor Hassan, aki egy kuvaiti finomító tulajdonosa, megosztotta tapasztalatait. Egy, az 1. zóna területén a szabványos kábeldugókkal történt baleset közeli baleset után rájött, hogy mennyire fontos a megfelelő robbanásbiztos tanúsítás. "Chuck", mondta nekem, "soha nem értettem, miért kerülnek többe a robbanásbiztos tömítések, amíg nem láttam, mi történhet nélkülük."

Tanúsítási követelmények

A szabványos alkalmazásokkal ellentétben a veszélyes területeken történő telepítésekhez elismert szervezetek által kiadott harmadik fél általi tanúsításra van szükség:

A Bepto átfogó tanúsítási portfóliót tart fenn, beleértve az ATEX, TUV és PESO jóváhagyásokat robbanásbiztos kábelvezetőinkhez, biztosítva ezzel a globális megfelelőséget az Ön kritikus alkalmazásai számára.

Hogyan határozza meg a veszélyes zóna besorolását?

Összezavarodtak a 0, 1, 2 zóna besorolások? Nem vagy egyedül - a legtöbb mérnök itt akad el.

A veszélyes zónák besorolása a robbanásveszélyes légkör jelenlétének gyakoriságától és időtartamától függ: 0. zóna (folyamatos), 1. zóna (alkalmi a normál működés során) és 2. zóna (csak rendellenes körülmények között), amelyek mindegyike fokozatosan enyhébb védelmi szintet követel meg a berendezések számára.

Zónaosztályozás szerinti bontás

Az adott zóna megértése határozza meg a szükséges Berendezésvédelmi szint (EPL)³:

0. zóna (EPL Ga):

• Folyamatosan jelen lévő robbanásveszélyes légkör
• A legmagasabb védelmi szintet igényli
• Példák: Belső tárolótartályok, gőzterek

1. zóna (EPL Gb):

• Robbanásveszélyes légkör valószínű normál működés közben
• Mérsékelt védelmi követelmények
• Példák: A tartályok szellőzőnyílásai, szivattyúterületek közelében

2. zóna (EPL Gc):

• Robbanásveszélyes légkör nem valószínű, kivéve rendkívüli körülmények között.
• Alapvető védelem elegendő
• Példák: Általános üzemi területek, vezérlőtermek

Gyakorlati értékelési lépések

Amikor David a texasi petrolkémiai üzemből felhívott minket, az első kérdése az volt: "Honnan tudom egyáltalán, hogy melyik zónában vagyok?" Íme a módszeres megközelítés, amit megosztottam vele:

1. Tekintse át a létesítmény veszélyes területekre vonatkozó rajzait - Ezeknek jelezniük kell a zónahatárokat
2. Konzultáljon a biztonsági mérnökével - Megértik a konkrét kockázatokat
3. Tekintsük a legrosszabb forgatókönyveket - Mi történik a karbantartás vagy a berendezés meghibásodása esetén?
4. A szellőzés hatékonyságának tényezője - A rossz szellőzés megemeli a zóna besorolást

Ne feledje, hogy ha kétségei vannak, mindig az óvatosságot válassza, és válasszon magasabb védelmi szintre méretezett felszerelést.

Melyik tanúsítási szabványokat kell előnyben részesítenie?

Túlterhelt a tanúsítványok ábécé levesével? Hadd egyszerűsítsem le ezt a döntő fontosságú döntést az Ön számára.

A földrajzi elhelyezkedés és a végpiac követelményei alapján rangsorolja a tanúsítványokat: ATEX az európai piacokra, UL/CSA Észak-Amerikára, IECEx a nemzetközi projektekhez, és mindig ellenőrizze a konkrét helyi követelményeket a következőkkel: ATEX az európai piacokra, UL/CSA Észak-Amerikára, IECEx a nemzetközi projektekhez. a hatáskörrel rendelkező hatóságok⁴.

Regionális tanúsítási prioritások

Európai Unió és exportpiacok:

• ATEX-irányelv 2014/34/EU (kötelező az EU-ban)
• IECEx tanúsítás (nemzetközileg széles körben elfogadott)
• CE-jelölés a termék általános megfelelőségéhez

Észak-amerikai piacok:

• UL 1203 (Egyesült Államok)
• CSA C22.2 No. 30 (Kanada)
• I. osztály, 1/2. körzet vagy 0/1/2. zóna minősítések

Feltörekvő piacok:

• PESO tanúsítás (India - kötelező a helyi projektek esetében)
• NEPSI (Kína - hazai létesítményekhez)
• KOSHA (Dél-Korea - egyedi alkalmazások)

Tanúsítási ellenőrzési folyamat

Hassan tapasztalatai megtanítottak a megfelelő ellenőrzés fontosságára. Amikor kezdetben a kuvaiti finomítója számára kábeldugókat vásárolt, azt feltételezte, hogy minden "robbanásbiztos" termék egyenértékű. Műszaki felülvizsgálatunk után több kritikus hiányosságot fedeztünk fel:

• Hiányzó ATEX tanúsítvány az 1. zóna alkalmazásához
• Helytelen hőmérsékleti osztályba sorolás
• Nem megfelelő IP-besorolás a kültéri telepítéshez

Megfelelően tanúsított alternatívákat biztosítottunk:

• ATEX Ex d IIC T6 tanúsítás
• IP68 besorolás a zord kültéri körülményekhez
• 316L rozsdamentes acélszerkezet a vegyi ellenállás érdekében

A tanulság? Mindig kérje el a tanúsítási dokumentumokat, és ellenőrizze, hogy megfelelnek-e az Ön egyedi alkalmazási követelményeinek.

Milyen anyagválasztási tényezők a legfontosabbak?

A sárgaréz, a rozsdamentes acél vagy az alumínium közötti választás meghatározhatja vagy megtörheti a berendezés hosszú élettartamát és biztonságát.

A veszélyes területre szánt kábeldugók anyagának kiválasztása a kémiai kompatibilitástól, a hőmérsékleti követelményektől és a korrózióállósági igényektől függ; a 316L rozsdamentes acél az agresszív kémiai környezetben és tengeri alkalmazásokban az arany standard.

Anyag-összehasonlító mátrix

Valós világbeli anyagi kihívások

David texasi létesítménye tökéletes esettanulmányt mutatott az anyagválasztási kihívásokról. A kezdeti sárgaréz kábeldugók már hat hónapos használat után jelentős korróziót mutattak. hidrogén-szulfid környezet⁵. Javasoltuk a 316L rozsdamentes acélra való frissítést a következő előnyökkel:

• Kiváló kémiai ellenállás H2S és más maró gázok
• Meghosszabbított élettartam a karbantartási költségek csökkentése
• A tanúsítás integritásának fenntartása nehéz körülmények között
• Költséghatékony hosszú távú megoldás a magasabb kezdeti beruházás ellenére

Különleges megfontolások

Magas hőmérsékletű alkalmazások:

• Tekintsük a hőtágulási együtthatókat
• Ellenőrizze a tanúsítási hőmérsékleti értékeket
• A tömítőanyag kompatibilitásának értékelése

Kémiai expozíció:

• Vegyi kompatibilitási táblázatok áttekintése
• Tekintsük a galvanikus korróziós potenciált
• A tisztítási/fertőtlenítési követelmények értékelése

Tengeri környezet:

• 316L rozsdamentes acélból készült szerkezetek előnyben részesítése
• A sós permetlé tesztnek való megfelelés ellenőrzése
• További védőbevonatokat fontolóra venni

Hogyan befolyásolják a környezeti feltételek az Ön választását?

A környezeti tényezők gyorsan karbantartási rémálommá változtathatják a tökéletes kábelvezeték-választást, ha figyelmen kívül hagyják.

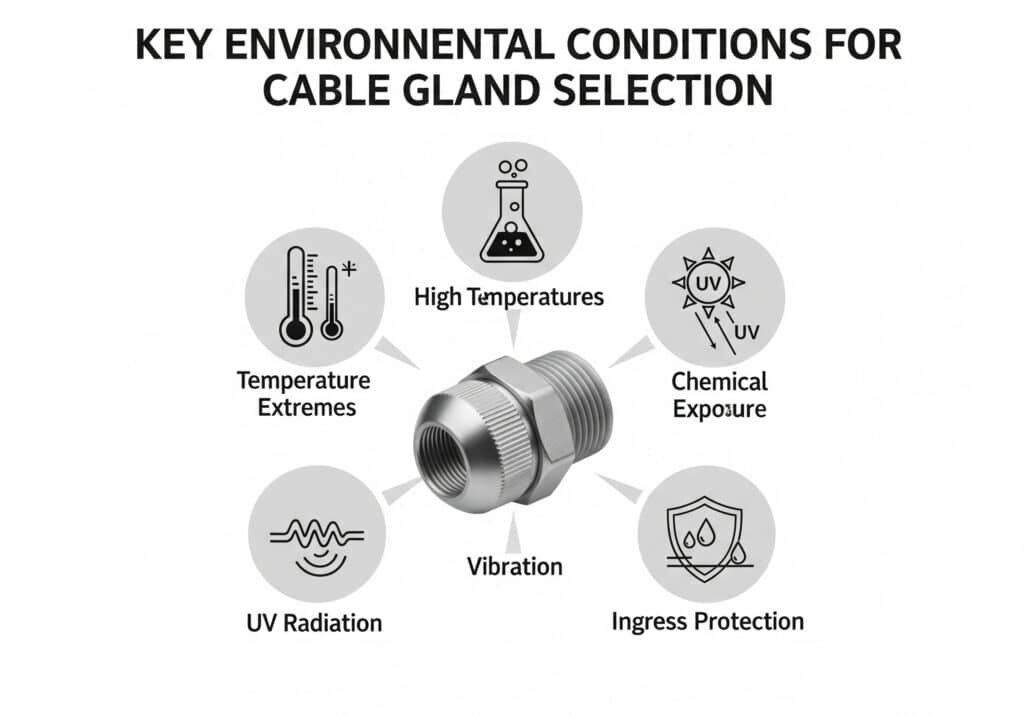

A környezeti feltételek, beleértve a szélsőséges hőmérsékletet, a vegyi expozíciót, az UV-sugárzást, a rezgést és a behatolásvédelmi követelményeket, közvetlenül befolyásolják a kábelvezető tömítés anyagának kiválasztását, a tömítési technológiát és a megbízható hosszú távú teljesítményt biztosító tanúsítási követelményeket.

Kritikus környezeti tényezők

Hőmérsékleti megfontolások:

• A környezeti hőmérséklet-tartomány befolyásolja az anyagválasztást
• Elektromos terhelésekből származó belső hőtermelés
• Hőciklusos igénybevétel a tömítéseken és csatlakozásokon
• Tanúsítási hőmérsékleti osztály követelményei (T1-T6)

Behatolásvédelmi (IP) követelmények:

• IP66: Védelem az erős vízsugarak ellen
• IP67: Ideiglenes vízbe merülés elleni védelem
• IP68: Folyamatos víz alá merülés elleni védelem
• IP69K: Nagynyomású, magas hőmérsékletű lemosás

Kémiai környezetértékelés:

• A jelen lévő konkrét vegyi anyagok azonosítása
• Figyelembe kell venni a koncentrációs szinteket és az expozíció időtartamát
• Tisztítószerek és dekontaminációs eljárások értékelése
• Az anyagok kompatibilitási adatlapjainak felülvizsgálata

Telepítési környezet kihívásai

Hassan finomítói projektje több olyan környezetvédelmi kihívásra is rávilágított, amelyeket kezdetben nem vettünk figyelembe:

Sivatagi éghajlati tényezők:

• Szélsőséges hőmérséklet-változások (-10°C és +60°C között)
• Homok és por behatolásával kapcsolatos aggályok
• A polimer összetevők UV lebomlása
• Hőtágulási feszültség a csatlakozásokon

Megoldási csomagunk:

• 316L rozsdamentes acélszerkezet a hőmérsékleti stabilitás érdekében
• IP68 minősítés továbbfejlesztett tömítéssel
• UV-álló kábelbevezető tömítések
• Hőtágulás-kompenzációs jellemzők

Rezgés és mechanikai igénybevétel:

• A berendezésekre szerelt berendezések állandó rezgésnek vannak kitéve
• A hőciklusok tágulási/összehúzódási feszültséget okoznak
• Szélterhelés a kültéri berendezéseken
• Szeizmikus megfontolások földrengésveszélyes területeken

Karbantartás Hozzáférhetőség

Ne hagyja figyelmen kívül a telepítés és karbantartás gyakorlati szempontjait:

• Hozzáférhetőség az ellenőrzéshez - Könnyen ellenőrizni tudja a tömítés épségét?
• Karbantartási helyigény - Megfelelő távolság a kábelhúzáshoz
• Szerszámkövetelmények - Standard szerszámok vs. speciális berendezések
• Pótalkatrészek elérhetősége - Helyi készlet vs. hosszú átfutási idő

Következtetés

A megfelelő kábelvezető tömítés kiválasztása veszélyes területekhez nem csupán a minimumkövetelmények teljesítéséről szól, hanem a hosszú távú biztonság, megbízhatóság és költséghatékonyság biztosításáról is. A kulcs az adott zóna besorolásának megértésében, a megfelelő tanúsítványok rangsorolásában, a kompatibilis anyagok kiválasztásában és a környezeti feltételek alapos értékelésében rejlik. Emlékezzen David leckéjére a megfelelő ATEX-tanúsításról és Hassan tapasztalataira az anyagválasztással kapcsolatban - ezek a valós példák azt mutatják, hogy az alapos előzetes elemzés miért takarít meg pénzt és potenciális biztonsági eseményeket egyaránt. A Beptónál elkötelezettek vagyunk amellett, hogy átfogó termékválasztékunkkal, globális tanúsítványainkkal és a veszélyes területekre vonatkozó évtizedes speciális tapasztalatunkkal segítsünk Önnek eligazodni ezekben az összetett döntésekben.
