Pourquoi le flux de froid est-il critique dans les joints de presse-étoupe et comment l'éviter ?

Introduction

Êtes-vous confronté à des défaillances progressives des joints, à une baisse des indices de protection IP ou à un desserrage mystérieux des câbles dans vos installations au fil du temps ? Ces problèmes frustrants sont souvent dus à flux de froid¹ - un phénomène mal compris qui entraîne une déformation permanente des joints élastomères sous l'effet d'une compression soutenue, compromettant ainsi les performances d'étanchéité à long terme et la fiabilité du système.

L'écoulement à froid dans les joints de presse-étoupe fait référence à la déformation permanente des matériaux élastomères sous une compression soutenue au fil du temps, ce qui entraîne une réduction de la pression d'étanchéité, des indices IP compromis et des défaillances potentielles du système. La prévention passe par la sélection de composés élastomères appropriés, de taux de compression adéquats et de caractéristiques de conception qui permettent le flux de matériau tout en maintenant l'intégrité de l'étanchéité.

En tant que directeur des ventes chez Bepto Connector, j'ai été témoin de la façon dont l'écoulement à froid détruit des installations par ailleurs bien conçues. Au cours du dernier trimestre, David, d'une grande usine automobile de Détroit, nous a contactés après avoir découvert que 40% de leurs presse-étoupes avaient perdu leur étanchéité en l'espace de 18 mois - tout cela à cause de l'écoulement à froid dans leurs matériaux d'étanchéité d'origine. Cette leçon coûteuse illustre la raison pour laquelle il est essentiel de comprendre et de prévenir l'écoulement à froid pour garantir la fiabilité des performances des presse-étoupes.

Table des matières

• Qu'est-ce que l'écoulement à froid et pourquoi se produit-il dans les joints de presse-étoupe ?
• Quel est l'impact du flux de froid sur les performances des presse-étoupes au fil du temps ?
• Quels sont les facteurs qui accélèrent l'écoulement du froid dans les joints en élastomère ?
• Comment sélectionner les matériaux pour minimiser les effets de la circulation du froid ?
• Quelles sont les caractéristiques de conception qui permettent d'atténuer le flux de froid dans les presse-étoupes ?
• Comment tester et contrôler le débit de froid dans les systèmes installés ?
• FAQ sur l'écoulement du froid dans les joints de presse-étoupe

Qu'est-ce que l'écoulement à froid et pourquoi se produit-il dans les joints de presse-étoupe ?

L'écoulement à froid est la déformation permanente, en fonction du temps, de matériaux élastomères soumis à une contrainte mécanique soutenue, qui se produit même à température ambiante en raison de l'écoulement à froid de l'élastomère. nature viscoélastique² des chaînes de polymères dans les composés de caoutchouc. Ce phénomène diffère fondamentalement de la déformation élastique, car le matériau ne peut pas reprendre sa forme initiale après l'élimination de la contrainte.

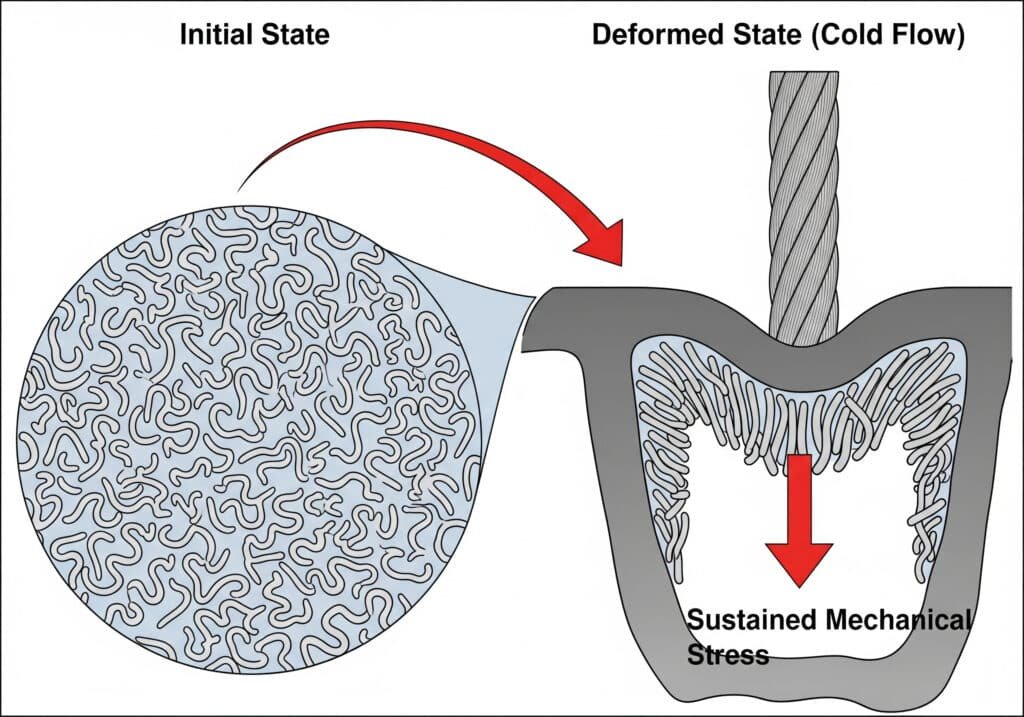

Comprendre la physique du flux de froid

Mouvement de la chaîne moléculaire
Les joints en élastomère sont constitués de longues chaînes de polymères qui peuvent glisser l'une sur l'autre sous une pression soutenue. Contrairement aux métaux qui conservent leur structure sous la charge, les molécules de caoutchouc se réarrangent progressivement pour soulager la contrainte, ce qui entraîne des changements de forme permanents qui réduisent l'efficacité de l'étanchéité au fil du temps.

Dépendance du temps et de la température
Les débits de froid augmentent de façon exponentielle avec la température suivante Cinétique d'Arrhenius³. Un joint qui peut conserver son intégrité pendant 20 ans à 20°C peut se rompre en 2 ans à 60°C en raison de l'accélération des mouvements moléculaires à des températures plus élevées.

Effets de concentration du stress
Les installations de presse-étoupe créent des modèles de contraintes complexes dans les éléments d'étanchéité. Les arêtes vives, la compression inégale ou le mouvement des câbles concentrent les contraintes dans des zones localisées, accélérant le flux de froid à ces points critiques et créant des voies de défaillance préférentielles.

Pourquoi les presse-étoupes sont particulièrement sensibles

Chargement par compression soutenue
Contrairement aux joints dynamiques qui subissent une charge intermittente, les joints de presse-étoupe restent soumis à une compression constante pendant des années, voire des décennies. Cette charge soutenue fournit une force motrice continue pour l'écoulement du froid, ce qui rend la stabilité à long terme du matériau essentielle pour une performance fiable.

Défis liés à la géométrie complexe
Les presse-étoupes doivent assurer l'étanchéité autour de câbles de forme irrégulière tout en s'adaptant à la dilatation thermique, aux vibrations et aux mouvements occasionnels du câble. Ces complexités géométriques créent des distributions de contraintes non uniformes qui favorisent l'écoulement localisé du froid et la rupture éventuelle du joint.

L'usine de David à Detroit a appris cette leçon à ses dépens. Le fabricant de l'équipement d'origine a utilisé des joints NBR standard dans des applications à haute température sans tenir compte des implications en matière d'écoulement à froid. "Nous avons commencé à constater des infiltrations d'eau au bout de 12 mois seulement", explique David. "Au bout de 18 mois, l'étanchéité de près de la moitié de nos presse-étoupes était compromise. Le temps d'arrêt de la production pour le remplacement des joints nous a coûté plus de $200 000".

Distinguer l'écoulement à froid des autres défaillances d'étanchéité

Coulée à froid contre dégradation chimique
L'attaque chimique provoque généralement un gonflement du joint, une fissuration ou une détérioration de la surface, tandis que l'écoulement à froid crée une déformation lisse et permanente sans dommage visible à la surface. Comprendre cette distinction permet d'identifier les causes profondes et de sélectionner les solutions appropriées.

Dommages causés par le flux de froid ou le cyclage thermique
Le cycle thermique crée des fissures de fatigue et des vérifications de surface, tandis que l'écoulement à froid produit une déformation graduelle et uniforme. Ces deux phénomènes peuvent se produire simultanément, mais nécessitent des stratégies d'atténuation différentes pour une prévention efficace.

Techniques d'identification visuelle
L'écoulement à froid se manifeste par un aplatissement ou une extrusion permanente du matériau d'étanchéité, avec souvent des surfaces lisses et brillantes là où le matériau s'est écoulé. Les zones déformées ne présentent généralement pas de fissures ni de dégradation de la surface, ce qui distingue l'écoulement à froid des autres modes de défaillance.

Chez Bepto, nos composés élastomères avancés intègrent des technologies de réticulation et des systèmes de charge spécifiquement conçus pour résister à l'écoulement à froid tout en maintenant la flexibilité et les performances d'étanchéité dans de larges plages de température.

Quel est l'impact du flux de froid sur les performances des presse-étoupes au fil du temps ?

L'écoulement à froid réduit progressivement la pression d'étanchéité, compromet les indices IP, permet le mouvement des câbles et peut entraîner une défaillance complète du joint, créant des risques pour la sécurité et des temps d'arrêt coûteux du système. La compréhension de ces impacts aide les ingénieurs à reconnaître les signes avant-coureurs et à mettre en œuvre des mesures préventives.

Perte de pression d'étanchéité progressive

Installation initiale et performance à long terme
Les presse-étoupes nouvellement installés dépassent généralement de beaucoup la pression d'étanchéité requise. Cependant, l'écoulement à froid réduit progressivement cette pression au fil du temps, pour finalement tomber en dessous des seuils minimaux nécessaires à une protection fiable de l'environnement.

Courbes de décroissance de la pression
Les joints élastomères typiques perdent 15-25% de la pression d'étanchéité initiale au cours de la première année en raison de la relaxation des contraintes et de l'écoulement à froid. Les composés de qualité supérieure peuvent limiter cette perte à 5-10%, tandis que les matériaux de qualité médiocre peuvent perdre 50% ou plus, ce qui entraîne une défaillance rapide.

Seuils de pression critique
La plupart des indices de protection IP exigent des pressions de contact minimales comprises entre 0,5 et 2,0 MPa, en fonction de la gravité de l'application. Une fois que le flux froid réduit la pression en dessous de ces seuils, la protection de l'environnement n'est plus fiable, en particulier dans des conditions dynamiques telles que les cycles thermiques ou les vibrations.

Classement IP Modèles de dégradation

Progression de l'échec par étapes
L'écoulement à froid entraîne généralement une dégradation progressive de l'indice IP plutôt qu'une défaillance soudaine. Un presse-étoupe installé avec un indice IP67 peut se dégrader à IP65 après deux ans, puis à IP54 après cinq ans, avant qu'une défaillance complète ne se produise.

Facteur environnemental Accélération
Les environnements difficiles accélèrent la perte de l'indice de protection IP par écoulement à froid. Les températures élevées, l'exposition aux produits chimiques et les rayons UV augmentent tous les taux d'écoulement à froid, entraînant une dégradation plus rapide que ce que les tests de vieillissement en laboratoire pourraient prédire.

Mouvement des câbles et problèmes mécaniques

Réduction de la force de rétention du câble
Lorsque les joints se déforment sous l'effet du flux de froid, la force de rétention des câbles diminue, ce qui permet aux câbles de se déplacer à l'intérieur des presse-étoupes. Ce mouvement peut endommager les gaines des câbles, créer des concentrations de contraintes supplémentaires et accélérer encore la dégradation des joints.

Amplification des vibrations
Le relâchement de la rétention du câble dû à l'écoulement du froid augmente la transmission des vibrations, ce qui risque d'endommager les équipements sensibles ou de provoquer des défaillances dues à la fatigue des conducteurs de câble. Cet effet secondaire entraîne souvent des dommages plus coûteux que la défaillance initiale de l'étanchéité.

Hassan, qui dirige une installation pétrochimique au Koweït, a vécu ces effets en cascade de première main. "Nous avons d'abord remarqué des infiltrations d'eau mineures lors des lavages", raconte-t-il. "En l'espace de six mois, le mouvement des câbles a endommagé plusieurs circuits de contrôle, provoquant un arrêt du processus qui nous a coûté $150 000 euros de perte de production."

Impact à long terme sur la fiabilité du système

Augmentation des coûts de maintenance
Les défaillances liées au flux de froid se produisent souvent progressivement dans des installations entières, créant des vagues de besoins de maintenance qui pèsent sur les ressources et les budgets. Les installations peuvent être amenées à remplacer des centaines de glandes en peu de temps lorsque le flux de froid atteint des niveaux critiques.

Risques liés à la sécurité et à la conformité
Une mauvaise étanchéité due au flux froid peut créer des risques pour la sécurité dans les installations en zone dangereuse ou enfreindre les exigences réglementaires en matière de protection de l'environnement. Ces risques entraînent souvent des pénalités qui dépassent de loin le coût d'une sélection initiale correcte des joints.

Défis liés à la surveillance des performances
Contrairement aux défaillances soudaines qui requièrent une attention immédiate, la dégradation du flux de froid se produit progressivement et peut passer inaperçue jusqu'à ce que des dommages importants se produisent. Des programmes d'inspection réguliers deviennent essentiels pour la détection précoce et la maintenance préventive.

Analyse de l'impact économique

Coûts de remplacement directs
Le remplacement d'un joint coûte généralement 3 à 5 fois plus cher que l'installation initiale en raison des besoins en main-d'œuvre, du temps d'arrêt du système et des besoins potentiels de remplacement des câbles. Les joints de qualité supérieure qui résistent au flux de froid sont souvent rentabilisés par la réduction des besoins de maintenance.

Coûts des conséquences indirectes
Les temps d'arrêt des systèmes, les équipements endommagés et les incidents de sécurité dus à des défaillances de l'écoulement à froid peuvent coûter de 10 à 100 fois plus que le coût initial de l'étanchéité. Ces coûts indirects font de la prévention de l'écoulement à froid une considération économique essentielle pour la gestion à long terme des installations.

Chez Bepto, nos tests de vieillissement accéléré simulent une durée de vie de plus de 10 ans pour valider la résistance à l'écoulement à froid. Nos composés élastomères de qualité supérieure conservent plus de 80% de pression d'étanchéité initiale après une exposition équivalente de 10 ans, ce qui garantit des performances fiables à long terme.

Quels sont les facteurs qui accélèrent l'écoulement du froid dans les joints en élastomère ?

La température, la contrainte de compression, la composition du matériau et l'exposition à l'environnement influencent tous de manière significative les taux d'écoulement à froid, la température étant le facteur le plus critique en raison de son effet exponentiel sur la mobilité moléculaire. La compréhension de ces facteurs permet de mieux sélectionner les matériaux et de mieux concevoir les applications.

Effets de la température sur le débit de froid

Relation d'Arrhenius
Les débits à froid suivent la cinétique d'Arrhenius, doublant approximativement à chaque augmentation de température de 10°C. Cette relation exponentielle signifie que les joints fonctionnant à 80°C présentent des débits de froid 16 fois plus rapides que des joints identiques à 40°C.

Seuils de température critique
La plupart des élastomères présentent une résistance acceptable à l'écoulement à froid en dessous de leur température de transition vitreuse, mais subissent une dégradation rapide au-delà de certains seuils :

• NBR (Nitrile) : Acceptable en dessous de 80°C, dégradation rapide au-dessus de 100°C
• EPDM : Bonne performance jusqu'à 120°C, dégradation au-delà de 140°C
• FKM (Viton) : Excellente résistance jusqu'à 200°C, dégradation au-delà de 230°C

Amplification par cyclage thermique
Les cycles répétés de chauffage et de refroidissement accélèrent l'écoulement à froid en créant des concentrations de contraintes et en favorisant le réarrangement des chaînes moléculaires. Les applications soumises à de fréquentes variations de température requièrent une attention particulière en matière de résistance à l'écoulement à froid.

Contrainte de compression Influence

Relations contrainte-déformation
Des contraintes de compression plus élevées fournissent une plus grande force d'entraînement pour l'écoulement à froid, mais la relation n'est pas linéaire. Doubler la contrainte de compression augmente généralement les taux d'écoulement à froid de 3 à 4 fois, ce qui fait qu'une bonne conception de la compression est essentielle pour les performances à long terme.

Taux de compression optimaux
La plupart des joints de presse-étoupe fonctionnent au mieux avec des taux de compression de 15-25%. Une compression plus faible peut ne pas fournir une pression d'étanchéité adéquate, tandis qu'une compression plus élevée accélère l'écoulement à froid sans avantages proportionnels en matière d'étanchéité.

Stress Concentration Évitement
Les arêtes vives, les rugosités de surface et les discontinuités géométriques créent des concentrations de contraintes qui accélèrent considérablement l'écoulement local du froid. Une bonne conception des presse-étoupes intègre des transitions douces et des finitions de surface appropriées afin de minimiser ces effets.

Facteurs de composition des matériaux

Structure du squelette du polymère
Les différentes structures de polymères présentent une résistance à l'écoulement à froid variable :

• Polymères saturés (EPDM, FKM) présentent généralement une meilleure résistance que les types insaturés
• Composés hautement réticulés résistent mieux à l'écoulement que les matériaux légèrement réticulés
• Régions cristallines dans les polymères assurent la résistance au mouvement de la chaîne moléculaire

Effets du système de remplissage
Les charges de renforcement telles que le noir de carbone ou la silice peuvent améliorer de manière significative la résistance à l'écoulement à froid en limitant le mouvement de la chaîne de polymères. Toutefois, une charge excessive peut compromettre la flexibilité et les performances d'étanchéité.

Considérations relatives aux plastifiants
Les plastifiants améliorent la flexibilité à basse température mais réduisent souvent la résistance à l'écoulement à froid en augmentant la mobilité moléculaire. L'équilibre entre ces exigences concurrentes nécessite une formulation minutieuse du composé.

Facteurs environnementaux d'accélération

Impact de l'exposition aux produits chimiques
Les produits chimiques agressifs peuvent accélérer l'écoulement du froid :

• Gonflement de réseaux de polymères et réduction de la densité de réticulation
• Extraction des stabilisateurs qui résistent normalement au mouvement de la chaîne moléculaire
• Création d'une contrainte chimique qui s'ajoute aux effets de la charge mécanique

Exposition aux UV et à l'ozone
Le rayonnement ultraviolet et l'exposition à l'ozone dégradent les chaînes de polymères, réduisant le poids moléculaire et accélérant l'écoulement du froid. Les installations extérieures nécessitent des composés stabilisés aux UV ou des boîtiers de protection pour éviter une dégradation accélérée.

Humidité et absorption d'eau
Certains élastomères absorbent l'eau, qui peut agir comme un plastifiant et accélérer l'écoulement à froid. Les réactions d'hydrolyse peuvent également dégrader les chaînes de polymères, ce qui réduit encore la résistance à l'écoulement à froid au fil du temps.

L'expérience de David à Détroit illustre de multiples facteurs d'accélération. "L'environnement de notre usine combinait des températures élevées provenant des fours voisins, l'exposition aux fluides hydrauliques et des vibrations constantes", explique-t-il. "Cette combinaison a accéléré le flux de froid bien au-delà de ce qu'un seul facteur aurait pu provoquer.

Effets synergiques

Accélération multifactorielle
Lorsque plusieurs facteurs d'accélération se produisent simultanément, leurs effets se multiplient souvent au lieu de s'additionner. Un joint exposé à la fois à une température élevée et à des produits chimiques agressifs peut se rompre dix fois plus vite que ne le prévoient les effets des facteurs individuels.

Seuil d'interaction
Certains facteurs créent des effets de seuil où des augmentations mineures poussent les systèmes au-delà des limites critiques. Par exemple, un joint d'étanchéité fonctionnant correctement à 75°C peut se rompre rapidement à 80°C en raison du franchissement d'un seuil critique de mobilité moléculaire.

Chez Bepto, nos programmes d'essais complets évaluent la résistance à l'écoulement à froid sous des contraintes environnementales combinées qui simulent les conditions de fonctionnement réelles, garantissant ainsi que nos joints fonctionnent de manière fiable tout au long de leur durée de vie prévue.

Comment sélectionner les matériaux pour minimiser les effets de la circulation du froid ?

La sélection d'élastomères ayant une densité de réticulation élevée, des structures dorsales de polymères appropriées et des systèmes de charge optimisés permet de réduire considérablement le flux de froid tout en maintenant les propriétés d'étanchéité nécessaires. La sélection des matériaux nécessite de trouver un équilibre entre la résistance à l'écoulement à froid et d'autres exigences de performance telles que la plage de température, la compatibilité chimique et le coût.

Comparaison des types d'élastomères pour la résistance à l'écoulement à froid

Fluorocarbure (FKM/Viton) - Performance supérieure
Les élastomères FKM offrent une résistance exceptionnelle à l'écoulement à froid grâce à leur colonne vertébrale carbone-fluor très stable et à leurs excellentes caractéristiques de réticulation. Ces matériaux maintiennent l'intégrité de l'étanchéité pendant des décennies dans des applications exigeantes, justifiant leur coût élevé par une fiabilité supérieure.

Caractéristiques de performance :

• Excellente résistance à l'écoulement à froid jusqu'à 200°C
• Compatibilité chimique exceptionnelle
• Stabilité à long terme dans des environnements difficiles
• Coût initial plus élevé mais coût du cycle de vie plus faible

Éthylène-propylène-diène (EPDM) - Performances équilibrées
L'EPDM offre une bonne résistance à l'écoulement à froid, une large gamme de températures et une excellente résistance à l'ozone. Cet élastomère polyvalent offre un équilibre optimal entre performance et coût pour de nombreuses applications de presse-étoupe.

Principaux avantages :

• Bonne résistance à l'écoulement à froid jusqu'à 120°C
• Excellente résistance aux intempéries et à l'ozone
• Coût modéré et bonnes performances
• Disponibilité d'un grand nombre de composés pour répondre à des besoins spécifiques

Nitrile (NBR) - Performance standard
Les élastomères NBR offrent une résistance adéquate à l'écoulement à froid pour les applications à température modérée, ainsi qu'une excellente résistance à l'huile. Bien qu'il ne convienne pas aux applications à haute température, le NBR offre des solutions rentables pour les environnements industriels standard.

Lignes directrices pour la candidature :

• Résistance acceptable à l'écoulement à froid en dessous de 80°C
• Excellente résistance à l'huile et au carburant
• Option la plus économique pour les applications appropriées
• Large disponibilité et chaînes d'approvisionnement établies

Formulations avancées de composés

Systèmes à haute densité de réticulation
Les composés élastomères modernes offrent une résistance supérieure à l'écoulement à froid grâce à des systèmes de réticulation optimisés qui créent des réseaux de polymères plus stables. Les composés polymérisés au peroxyde sont généralement plus performants que les systèmes polymérisés au soufre dans les applications de stabilité à long terme.

Optimisation de la charge de renforcement
L'utilisation stratégique de charges renforçantes telles que la silice précipitée ou le noir de carbone améliore la résistance à l'écoulement à froid en limitant le mouvement de la chaîne de polymères. Cependant, la charge de remplissage doit être optimisée pour maintenir la flexibilité et les performances d'étanchéité.

Sélection de l'ensemble de stabilisateurs
Les antioxydants, les anti-ozonants et les stabilisants thermiques protègent les chaînes de polymères contre la dégradation qui accélérerait l'écoulement à froid. Les ensembles de stabilisants de qualité supérieure prolongent considérablement la durée de vie dans les environnements exigeants.

L'usine d'Hassan au Koweït utilise désormais nos composés FKM de première qualité pour les applications critiques. "Le coût initial était 40% plus élevé que les matériaux standard", a-t-il déclaré, "mais nous n'avons eu aucune défaillance de l'écoulement à froid en trois ans de fonctionnement. L'amélioration de la fiabilité justifie largement l'investissement."

Essais et validation des matériaux

Protocoles de vieillissement accéléré
Pour sélectionner correctement les matériaux, il faut procéder à des essais de vieillissement accéléré qui simulent les conditions de service à long terme. Les tests standard tels que l'ASTM D573 fournissent des données de base, mais les tests spécifiques à l'application permettent de mieux prédire les performances dans le monde réel.

Test de compression
Test de compression ASTM D395⁴ mesure la déformation permanente après une compression soutenue, fournissant une indication directe de la résistance à l'écoulement à froid. Les matériaux présentant une déformation par compression inférieure à 25% après 70 heures à la température d'application offrent généralement des performances acceptables à long terme.

Analyse du stress et de la relaxation
L'essai de relaxation sous contrainte mesure la manière dont la force d'étanchéité diminue au fil du temps sous une compression constante. Ce test est en corrélation directe avec les performances sur le terrain et permet de prévoir les besoins de maintenance.

Critères de sélection spécifiques à la demande

Système de classification des températures

Considérations sur la compatibilité chimique
La résistance à l'écoulement à froid doit être mise en balance avec les exigences de compatibilité chimique. Certains produits chimiques qui n'attaquent pas directement les élastomères peuvent néanmoins accélérer l'écoulement à froid en agissant comme des plastifiants ou en affectant la stabilité de la réticulation.

Cadre d'analyse coûts-avantages
La sélection des matériaux doit tenir compte des coûts totaux du cycle de vie, y compris :

• Coûts initiaux du matériel et de l'installation
• Durée de vie prévue et fréquence de remplacement
• Coûts d'immobilisation pour la maintenance et le remplacement
• Coûts des risques liés à des défaillances potentielles

Assurance qualité dans la sélection des matériaux

Exigences en matière de qualification des fournisseurs
La fiabilité des performances en matière d'écoulement à froid exige une qualité constante des matériaux provenant de fournisseurs qualifiés. Les principaux critères de qualification sont les suivants

• Systèmes de gestion de la qualité ISO9001
• Capacités complètes d'essais de matériaux
• Systèmes de traçabilité des matières premières et des composés
• Assistance technique pour les exigences spécifiques à l'application

Vérification du matériel entrant
Les applications critiques bénéficient d'essais de matériaux à l'arrivée pour vérifier les propriétés de résistance à l'écoulement à froid. De simples tests de déformation par compression permettent d'identifier les variations de matériaux susceptibles de compromettre les performances à long terme.

Chez Bepto, notre processus de sélection des matériaux comprend des tests complets dans des conditions de service simulées, garantissant que nos composés recommandés offrent une résistance fiable à l'écoulement à froid tout au long de leur durée de vie prévue.

Quelles sont les caractéristiques de conception qui permettent d'atténuer le flux de froid dans les presse-étoupes ?

L'atténuation efficace de l'écoulement à froid nécessite des conceptions de presse-étoupe qui répartissent uniformément la contrainte, permettent l'écoulement du matériau sans perdre l'intégrité de l'étanchéité et intègrent des caractéristiques qui maintiennent la compression au fil du temps. Une conception intelligente permet de prolonger considérablement la durée de vie des joints, même avec des matériaux élastomères standard.

Optimisation de la répartition des contraintes

Zones de compression graduelle
Les conceptions avancées de presse-étoupes intègrent plusieurs zones de compression avec différents niveaux de contrainte. Le contact initial se produit à un niveau de contrainte plus faible pour éviter les dommages, tandis que la compression finale permet d'atteindre la pression d'étanchéité requise sans contrainte excessive qui accélère l'écoulement du froid.

Considérations sur la géométrie des surfaces
Les surfaces lisses et arrondies répartissent les contraintes plus uniformément que les arêtes ou les angles vifs. Une finition de surface appropriée (généralement 32-63 μin Ra) assure une étanchéité optimale sans créer de concentrations de contraintes qui favorisent l'écoulement localisé du froid.

Matériel de répartition de la charge
Les plaques de compression ou les rondelles répartissent uniformément les forces de charge sur les surfaces d'étanchéité, évitant ainsi les charges ponctuelles qui créent des concentrations de contraintes. Ces composants doivent être dimensionnés de manière appropriée afin d'éviter de créer de nouveaux points de concentration de contraintes.

Caractéristiques de la conception de l'hébergement

Canaux à débit contrôlé
Certaines conceptions avancées intègrent des canaux d'écoulement contrôlés qui permettent un mouvement limité du matériau d'étanchéité sans compromettre l'intégrité de l'étanchéité. Ces canaux redirigent le flux loin des surfaces d'étanchéité critiques tout en maintenant la protection de l'environnement.

Systèmes de compression progressive
La compression en plusieurs étapes permet aux joints de s'adapter à l'écoulement à froid en fournissant une capacité de compression supplémentaire lorsque les matériaux se déforment au fil du temps. Les systèmes à ressort peuvent maintenir automatiquement la pression d'étanchéité malgré l'écoulement du matériau.

Éléments d'étanchéité de secours
Les systèmes d'étanchéité redondants assurent une protection continue même si les joints primaires subissent un flux de froid important. Les joints secondaires s'activent lorsque les joints primaires se déforment, assurant ainsi une protection environnementale continue pendant toute la durée de vie du produit.

Stratégies de confinement des matières

Conception anti-extrusion
Les bagues d'appui ou les dispositifs de confinement empêchent l'extrusion du joint dans des conditions de pression ou de température élevées. Ces dispositifs doivent être conçus avec soin pour éviter de créer des concentrations de contraintes supplémentaires tout en assurant un confinement efficace.

Compensation du volume
Les chambres étanches ou les volumes d'expansion accueillent les matériaux déplacés par l'écoulement à froid sans créer d'augmentation excessive de la pression. Un calcul correct du volume permet d'assurer une adaptation adéquate sans compromettre les performances d'étanchéité.

L'usine de David à Detroit utilise désormais nos modèles de presse-étoupe avancés avec des systèmes de compression progressive. "Les nouveaux presse-étoupes s'ajustent automatiquement lorsque les joints subissent un écoulement à froid", explique-t-il. "Nous avons allongé nos intervalles de maintenance de 18 mois à 5 ans grâce à ces conceptions améliorées.

Caractéristiques d'installation et de réglage

Systèmes de contrôle du couple
Un couple d'installation correct est essentiel pour une performance optimale de l'écoulement à froid. Les indications de couple intégrées ou les caractéristiques de limitation permettent d'assurer une compression correcte de l'installation sans surcharger les matériaux d'étanchéité.

Capacité d'ajustement sur le terrain
Certaines applications bénéficient d'une compression réglable sur le terrain qui permet au personnel de maintenance de compenser le débit à froid sans avoir à remplacer complètement le presse-étoupe. Ces systèmes doivent être conçus pour éviter une compression excessive qui pourrait endommager les joints.

Systèmes d'indication visuelle
Les indicateurs de compression ou les marques témoins aident les installateurs à obtenir une compression correcte et permettent au personnel de maintenance de surveiller la progression du débit à froid au fil du temps. La détection précoce permet une maintenance préventive avant que la défaillance du joint ne se produise.

Technologies de conception avancée

Optimisation de l'analyse par éléments finis
Les conceptions modernes de presse-étoupe utilisent la modélisation FEA pour optimiser la distribution des contraintes et prédire le comportement de l'écoulement à froid dans diverses conditions de fonctionnement. Cette analyse permet d'identifier les problèmes potentiels avant la fabrication, ce qui améliore la fiabilité.

Systèmes d'étanchéité composite
La combinaison de différents matériaux élastomères dans des assemblages de joints uniques permet d'optimiser les performances pour des applications spécifiques. Les matériaux les plus durs résistent à l'écoulement à froid tandis que les matériaux les plus souples assurent la conformabilité de l'étanchéité.

Intégration de la surveillance intelligente
Les presse-étoupes avancés peuvent intégrer des capteurs qui surveillent la pression d'étanchéité ou détectent les signes précoces de dégradation du joint. Ces systèmes permettent une maintenance prédictive et préviennent les défaillances inattendues.

Validation de la conception et essais

Essai de durée de vie accélérée
Pour valider correctement la conception, il faut procéder à des essais accélérés dans des conditions qui simulent des années de service dans des délais très courts. Les protocoles d'essai doivent tenir compte des effets de l'écoulement à froid et valider les caractéristiques de la conception dans des conditions de contrainte réalistes.

Corrélation entre les performances sur le terrain
Les résultats des essais en laboratoire doivent être mis en corrélation avec les performances sur le terrain pour valider l'efficacité de la conception. Les études à long terme sur le terrain fournissent des informations essentielles pour l'optimisation de la conception et la sélection des matériaux.

L'usine d'Hassan au Koweït a participé à notre programme de validation sur le terrain pour les conceptions de presse-étoupe avancées. "L'étude de trois ans a confirmé que vos caractéristiques de distribution des contraintes réduisaient le flux de froid de 60% par rapport aux conceptions conventionnelles", a-t-il déclaré. "Ces données ont convaincu notre direction de normaliser vos presse-étoupes avancés dans l'ensemble de l'usine.

Chez Bepto, notre équipe de conception combine des décennies d'expérience sur le terrain avec des capacités de modélisation avancées pour créer des conceptions de presse-étoupe qui atténuent efficacement le flux de froid tout en maintenant la rentabilité et l'efficacité de la fabrication.

Comment tester et contrôler le débit de froid dans les systèmes installés ?

Une surveillance efficace du flux de froid nécessite des procédures d'inspection systématiques, des outils de mesure appropriés et des stratégies de maintenance prédictive qui identifient la dégradation avant qu'une panne ne se produise. La détection précoce permet une maintenance préventive rentable et évite les réparations d'urgence coûteuses.

Techniques d'inspection visuelle

Protocoles d'inspection systématique
Des inspections visuelles régulières permettent d'identifier les premiers signes d'écoulement à froid avant que le joint ne soit complètement défectueux. La fréquence des inspections doit être basée sur la gravité de l'application, les systèmes critiques nécessitant des contrôles mensuels et les applications standard des inspections trimestrielles.

Indicateurs visuels clés

• Extrusion de joints : Matière expulsée des zones de compression
• Déformation de la surface : Aplatissement permanent ou changements de forme
• Formation de lacunes : Espaces visibles entre le joint et les surfaces d'accouplement
• Le câble est desserré : Réduction de la rétention du câble indiquant un relâchement du joint

Documentation et tendances
La documentation photographique de l'état des joints permet une analyse des tendances qui prédit le moment de la défaillance. Les enregistrements numériques facilitent la planification de la maintenance et permettent d'identifier les types de presse-étoupe ou les lieux d'installation problématiques.

Méthodes de mesure quantitative

Test de force de compression
Les dynamomètres portables permettent de mesurer la compression réelle du joint dans les presse-étoupes installés, en comparant les valeurs actuelles aux spécifications d'installation. Des réductions significatives indiquent une progression de l'écoulement à froid nécessitant une attention particulière.

Analyse dimensionnelle
La mesure précise des dimensions des joints permet de quantifier la déformation de l'écoulement à froid au fil du temps. Les pieds à coulisse ou les micromètres offrent une précision suffisante pour la plupart des applications, tandis que les machines à mesurer tridimensionnelles offrent une plus grande précision pour les systèmes critiques.

Procédures de contrôle d'étanchéité
Des tests de pression périodiques ou la détection de gaz traceur peuvent permettre d'identifier les défauts d'étanchéité avant qu'un dommage visible ne se produise. Ces tests doivent être effectués dans des conditions simulant l'exposition environnementale la plus défavorable.

Stratégies de maintenance prédictive

Surveillance basée sur l'état
L'établissement de mesures de référence au moment de l'installation permet une maintenance basée sur l'état qui remplace les joints en fonction de la dégradation réelle plutôt qu'à des intervalles de temps arbitraires. Cette approche permet d'optimiser les coûts de maintenance tout en prévenant les défaillances.

Méthodes d'analyse statistique
Le suivi de la progression du flux de froid sur plusieurs glandes permet une analyse statistique qui prédit les probabilités de défaillance et optimise la programmation des remplacements. Analyse de Weibull⁵ fournit des informations particulièrement utiles pour la planification de la maintenance.

Priorités basées sur le risque
Tous les presse-étoupes ne requièrent pas la même intensité de surveillance. Les approches fondées sur le risque concentrent la surveillance intensive sur les systèmes critiques, tandis que les applications non critiques font l'objet d'inspections moins fréquentes.

L'usine de David à Detroit a mis en œuvre notre programme de surveillance recommandé après avoir rencontré des problèmes d'écoulement à froid. "L'approche systématique a permis d'identifier les presse-étoupes proches de la défaillance 6 à 12 mois avant que les problèmes réels ne surviennent", a-t-il déclaré. "Cet avertissement préalable a permis d'éliminer les réparations d'urgence et de réduire nos coûts de maintenance de 40%.

Intégration de la surveillance environnementale

Enregistrement des températures
La surveillance continue de la température permet de corréler la progression de l'écoulement à froid avec l'exposition thermique, ce qui permet de mieux prédire la durée de vie des joints et d'optimiser les intervalles de remplacement.

Évaluation de l'exposition aux produits chimiques
La surveillance des niveaux d'exposition aux produits chimiques permet d'identifier les conditions d'écoulement à froid accéléré et d'adapter les programmes de maintenance en conséquence. Les équipements portables de détection des produits chimiques permettent de quantifier l'exposition en temps réel.

Analyse des vibrations
Des vibrations excessives peuvent accélérer l'écoulement du froid par des effets de charge dynamique. La surveillance des vibrations permet d'identifier les installations problématiques nécessitant des inspections plus fréquentes ou des matériaux d'étanchéité plus performants.

Technologies de surveillance avancées

Capteurs de pression
Des capteurs de pression installés en permanence peuvent surveiller en permanence la pression d'étanchéité dans les applications critiques, fournissant une indication en temps réel de la progression de l'écoulement à froid et permettant une réaction immédiate en cas de dégradation.

Contrôle par ultrasons
Les jauges d'épaisseur à ultrasons peuvent détecter des vides internes ou des délaminations dans les joints qui peuvent ne pas être visibles de l'extérieur. Cette technologie permet de détecter rapidement les problèmes qui se développent avant qu'une défaillance complète ne se produise.

Imagerie thermique
Les caméras infrarouges peuvent identifier les variations de température qui indiquent une mauvaise étanchéité ou des problèmes de développement. Les points chauds peuvent indiquer une augmentation de la friction due à des joints desserrés ou à des problèmes électriques.

Gestion et analyse des données

Systèmes d'enregistrement numérique
Les dossiers de maintenance électroniques permettent une analyse sophistiquée des schémas de flux de froid et aident à identifier les problèmes systémiques affectant plusieurs installations. Les systèmes basés sur le cloud facilitent le partage et l'analyse des données entre plusieurs installations.

Analyse prédictive
Les algorithmes d'apprentissage automatique peuvent analyser les données historiques pour prédire la progression du flux de froid et optimiser la programmation de la maintenance. Ces systèmes gagnent en précision au fur et à mesure que les données deviennent disponibles.

Analyse comparative des performances
La comparaison des performances de débit à froid entre différents types de presse-étoupe, matériaux et applications permet d'identifier les meilleures pratiques et d'orienter les décisions futures en matière de spécifications.

L'usine d'Hassan au Koweït utilise notre approche de surveillance intégrée qui combine l'inspection visuelle, les mesures quantitatives et la surveillance de l'environnement. "Le programme complet a permis d'identifier les tendances en matière de flux de froid 18 mois avant que les pannes ne se produisent", explique-t-il. "Ce système d'alerte précoce a permis d'éliminer les temps d'arrêt imprévus et de réduire considérablement nos coûts de maintenance.

Chez Bepto, nous fournissons des conseils de surveillance et des outils d'assistance complets qui aident les clients à mettre en œuvre des programmes efficaces de détection et de prévention des flux de froid adaptés à leurs applications et conditions d'exploitation spécifiques.

Conclusion

L'écoulement à froid dans les joints de presse-étoupe représente un facteur critique, mais souvent négligé, qui peut compromettre la fiabilité, la sécurité et les performances à long terme du système. Il est essentiel de comprendre la physique de l'écoulement à froid, de reconnaître les facteurs d'accélération et de mettre en œuvre des stratégies d'atténuation appropriées pour garantir la fiabilité des installations de presse-étoupe.

Le succès exige une approche systématique combinant une sélection appropriée des matériaux, une conception optimisée du presse-étoupe et des programmes de surveillance proactifs. Bien que les matériaux de qualité supérieure et les conceptions avancées nécessitent un investissement initial plus important, ils offrent une valeur supérieure à long terme grâce à la réduction des coûts de maintenance, à l'amélioration de la fiabilité et à la prévention des défaillances coûteuses.

Chez Bepto Connector, notre approche globale de la prévention des flux froids associe des composés élastomères avancés, des conceptions de presse-étoupe optimisées et des stratégies de contrôle éprouvées. Nos certifications ISO9001 et TUV garantissent une qualité constante, tandis que notre vaste expérience sur le terrain valide les performances dans les applications les plus exigeantes.

N'oubliez pas que la prévention de l'écoulement à froid est un investissement dans la fiabilité à long terme du système. Choisissez des matériaux et des conceptions qui résistent à l'écoulement à froid, mettez en œuvre des procédures d'installation appropriées et maintenez des programmes de surveillance proactifs. Cette approche globale garantit que vos installations de presse-étoupe fourniront des décennies de service fiable sans compromis.

FAQ sur l'écoulement du froid dans les joints de presse-étoupe
