Mikä on kaapeliläpivienti ja mihin sitä tarvitaan?
Miten valitsen nailon-, messinki- ja ruostumattomasta teräksestä valmistettujen kaapeliläpivientien välillä?
Mitä eroa on IP-luokitusten välillä ja kumpi niistä pitäisi valita?
Milloin tarvitsen räjähdyssuojattuja tai ATEX-sertifioituja kaapeliläpivientejä?

Mikä on kaapeliläpivienti ja mihin sitä tarvitaan?

Luuletko, että voit vain porata reiän ja työntää kaapelit läpi? Ajattele uudelleen.

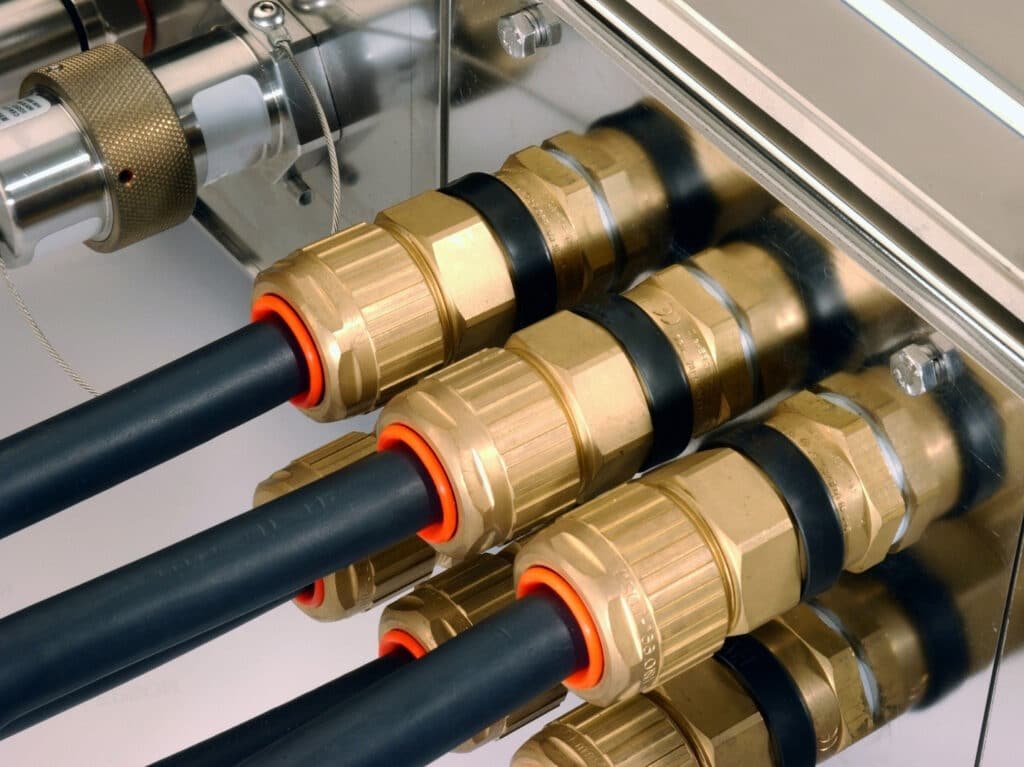

Kaapeliläpivienti on mekaaninen laite, jolla kaapelit kiinnitetään ja tiivistetään turvallisesti laitekoteloihin ja joka tarjoaa vedonpoistoa, ympäristönsuojelua ja säilyttää IP-luokituksen.

Kolme kriittistä toimintoa, jotka jokaisen kaapeliläpiviennin on suoritettava

Näin käy, kun jätät kunnolliset kaapeliläpiviennit pois - olen nähnyt sen lukemattomia kertoja:

Rasituksen helpotus¹: Ilman kunnollista vedonpoistoa kaapelit repeävät irti huollon tai tärinän aikana.
Ympäristön tiivistäminen: Kosteus tunkeutuu sisään aiheuttaen oikosulkuja ja laitevikoja.
Kaapelin pidättäminen: Löysät kaapelit luovat katkonaisia yhteyksiä, jotka tekevät teknikot hulluiksi.

Todellinen asiakastarina: David, hankintapäällikkö Saksasta, soitti meille kiivaasti viime kuussa. Hänen tiiminsä oli käyttänyt halpoja muovisia kaapeliläpivientejä kunnollisten läpivientien sijasta. Tulos? 50 000 euron arvoinen vesivahinko yhden myrskyn jälkeen. Toimitimme hänelle IP68-luokitellut nailoniläpivientimme yhdessä yössä, ja hänen ongelmansa katosivat.

Kaapeliläpivienti vs. kaapelin syöttö: Mikä on ero?

Ominaisuus	Kaapeliläpivienti	Basic Cable Entry
Rasituksen helpotus	✅ Sisäänrakennettu puristus	❌ Ei ole
IP-luokitus	✅ IP65-IP68 saatavilla	❌ Yleensä IP20 max
Kaapelin pidättäminen	✅ Mekaaninen pito	❌ Vain kitka
Kustannukset	Korkeampi ennakko	Pienemmät ennakkomaksut, korkeammat pitkän aikavälin maksut

Miten valitsen nailon-, messinki- ja ruostumattomasta teräksestä valmistettujen kaapeliläpivientien välillä?

Materiaalin valinnassa ei ole kyse vain budjetista, vaan myös selviytymisestä omassa ympäristössäsi.

Nylonitiivisteet tarjoavat erinomaisen kemikaalinkestävyyden ja kustannustehokkuuden useimpiin sovelluksiin, messinki tarjoaa erinomaisen mekaanisen lujuuden ja EMC-suojauksen, kun taas ruostumaton teräs tarjoaa äärimmäisen korroosionkestävyyden ankariin meri- tai kemiallisiin ympäristöihin.

Materiaalivalintamatriisi, jota käytän jokaisen asiakkaan kanssa

Nylonkaapeliläpiviennit - monipuolinen työjuhta

Paras: Yleinen teollisuus, elintarviketeollisuus, kemiallinen kestävyys
Lämpötila-alue: -40°C - +100°C
Tärkein etu: Erinomainen kemikaalien kestävyys, kevyt
Vältä kun: Korkea mekaaninen rasitus tai EMC-suojaus vaaditaan

Messinkiset kaapeliläpiviennit - EMC-mestari

Paras: Elektroniset laitteet, ohjauspaneelit, EMC-herkät sovellukset.
Lämpötila-alue: -40°C - +120°C
Tärkein etu: Erinomainen EMC-suojaus², hyvä mekaaninen lujuus
Vältä kun: Meriympäristöt (korroosioriski)

Ruostumattomasta teräksestä valmistetut kaapeliläpiviennit - The Ultimate Survivor (perimmäinen selviytyjä)

Paras: Merenkulku, offshore, kemiantehtaat, ääriolosuhteet
Lämpötila-alue: -60°C - +200°C
Tärkein etu: Erinomainen korroosionkestävyys, korkein mekaaninen lujuus
Harkitse kustannuksia: 3-5 kertaa kalliimpi kuin nailon

Hassanin $2 miljoonan euron päätös

Lähi-idässä sijaitsevaa petrokemian laitosta johtava Hassan halusi alun perin säästää rahaa messinkiläpivienneillä uudessa laajennuksessaan. Minun oli oltava suora: "Hassan, yksi korroosiovika ympäristössäsi voi maksaa miljoonia. Ruostumattomasta teräksestä valmistettujen läpivientien $15 000 ylimääräinen hinta on vakuutus."

Hän valitsi ATEX-sertifioidut 316L-ruostumattomasta teräksestä valmistetut läpiviennit. Kaksi vuotta myöhemmin hän kiitti minua - läheisissä laitoksissa, joissa käytettiin halvempia vaihtoehtoja, oli tapahtunut useita vikoja hiekkamyrskyjen aikana.

Mitä eroa on IP-luokitusten välillä ja kumpi niistä pitäisi valita?

IP-luokitukset eivät ole markkinointipuheita - ne ovat suojaustakuu elementtejä vastaan.

IP-luokitukset³ määrittää suojaustasot: ensimmäinen numero (0-6) ilmaisee kiinteiden hiukkasten suojauksen, toinen numero (0-8) nesteiden suojauksen, IP65 soveltuu useimpiin teollisuussovelluksiin ja IP68 vaaditaan uppoasennuksiin.

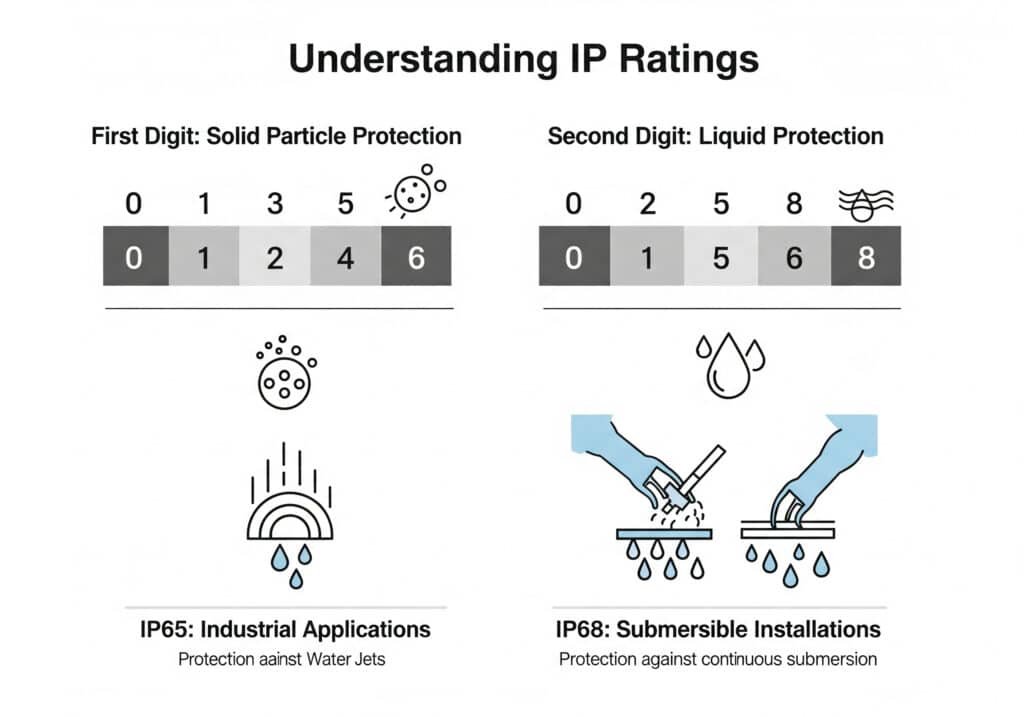

Infografiikka selittää IP-luokitusjärjestelmän ja kertoo yksityiskohtaisesti, miten ensimmäinen numero edustaa kiinteiden hiukkasten suojausta ja toinen numero nesteiden suojausta, sekä esimerkkejä IP65- ja IP68-luokituksista. — IP-luokitusten selitys - visuaalinen opas

IP-luokitusten purkaminen: Mitä nuo numerot oikeastaan tarkoittavat

IP-luokitus	Pölynsuojaus	Vesiensuojelu	Tyypilliset sovellukset
IP54	Rajoitettu pöly	Roiskevedenpitävä	Sisätilojen ohjauspaneelit
IP65	Pölytiivis	Vesisuihkut	Ulkoiluvälineet
IP66	Pölytiivis	Tehokkaat vesisuihkut	Merikannen varusteet
IP67	Pölytiivis	Tilapäinen upotus (1 m)	Maanalaiset asennukset
IP68	Pölytiivis	Jatkuva upottaminen	Vedenalaiset sovellukset

IP-luokituksen todellisuuden tarkistus

Kerron tämän jokaiselle asiakkaalle: IP-luokitukset ovat vain yhtä hyviä kuin asennuksesi.

Yleiset asennusvirheet, jotka tappavat IP-luokitukset:

Ylikiristys (tiiviste halkeaa)
Liian vähäinen kiristys (mahdollistaa veden pääsyn sisään)
Väärä kaapelin halkaisija (tiiviste ei puristu kunnolla)
Vaurioituneet kierteet (tiiviste ei ole mahdollinen)

Ammattilaisen vinkki: Suosittelemme aina vähintään IP65-luokkaa ulkokäyttöön. Kyllä, se maksaa 20% enemmän kuin IP54, mutta en ole koskaan saanut takaisinsoittoa oikein asennetusta IP65-tiivisteestä.

Kun IP68 ei ole neuvoteltavissa

David oppi tämän kantapään kautta. Hänen laitteensa oli luokiteltu IP65-luokkaan, mutta se oli asennettu paikkaan, joka tulvi ajoittain. "Chuck", hän sanoi, "tarvitsen liitoksia, jotka kestävät veden alla oloa tuntikausia."

Se on IP68-alue. Uppoasennettavat läpivientimme on testattu 10 metrin syvyydessä 72 tunnin ajan. Ne maksavat enemmän, mutta Davidin laitteet selviävät nyt jokaisesta tulvakaudesta.

Milloin tarvitsen räjähdyssuojattuja tai ATEX-sertifioituja kaapeliläpivientejä?

Yksi kipinä väärässä ympäristössä ei vain vahingoita laitteita - se voi olla katastrofaalinen.

ATEX-sertifioitu⁴ räjähdyssuojatut kaapeliläpiviennit ovat pakollisia vyöhykkeeksi 1 tai 2 luokitelluilla räjähdysvaarallisilla alueilla, joilla voi esiintyä syttyviä kaasuja, höyryjä tai pölyä, ja ne tarjoavat paloturvallisen koteloinnin ja estävät syttymislähteet.

Johtavat maailmanlaajuiset elimet (ATEX, IECEx, UL) ovat sertifioineet tuotteemme markkinoille pääsyn takaamiseksi ja täydellisen käyttöturvallisuuden varmistamiseksi. — Tinkimätön vaatimustenmukaisuus

Vaarallisten alueiden luokitusten ymmärtäminen

Vyöhykeluokituksen pikaohje:

Vyöhyke 0: Räjähdyskelpoinen ilmakehä jatkuvasti läsnä (harvinainen)
Vyöhyke 1: Räjähdyskelpoinen ilmakehä todennäköinen normaalin toiminnan aikana
Vyöhyke 2: Räjähdyskelpoinen ilmakehä epätodennäköinen, mutta mahdollinen poikkeustilanteissa.

Kaasuryhmät, jotka sinun on tiedettävä:

IIA ryhmä: Propaani, bensiinihöyry (yleisin).
Ryhmä IIB: Etyleeni (vaarallisempi)
Ryhmä IIC: Vety, asetyleeni (vaarallisin).

Sertifiointilabyrintti: mitä oikeastaan tarvitset

ATEX-merkinnän jakautuminen:

Ex d: Paloturvallinen kotelo
Ex e: Lisääntynyt turvallisuus
Ex ia/ib: Sisäinen turvallisuus⁵
Lämpötilaluokka: T1-T6 (pintalämpötilarajat)

Real Talk: Älä yritä navigoida ATEX-järjestelmässä yksin. Hassanin laitos tarvitsi Ex d IIC T6 -tiivisteitä vedynkäsittelytilaansa. Toimitimme täydellisen dokumentaation ja asennusohjeet - koska räjähdysvaarallisilla alueilla ei ole tilaa arvailulle.

Miksi emme leikkaa kulmia ATEX:ssä?

ATEX-tiivistimillemme tehdään tiukat testit:

Liekin leviämiskokeet
Iskunkestävyyden testaus
Lämpötilan vaihtelu
Korroosionkestävyyden todentaminen

Lopputulos: ATEX-sertifiointi ei ole valinnainen - se on hengenvaarallista. Olemme investoineet paljon ATEX-testauslaitokseen, koska turvallisuudestasi ei voida neuvotella.

Päätelmä

Valitse oikea kaapeliläpivienti nyt tai kärsi kalliista vioista myöhemmin - materiaalilla, IP-luokituksella ja sertifikaateilla on merkitystä.

Usein kysytyt kysymykset kaapeliläpivienneistä

K: Voinko käyttää nailonkaapeliläpivientejä ulkona?

A: Kyllä, UV-stabiloidut nailonkiinnikkeemme on suunniteltu ulkokäyttöön, ja niiden lämpötilaluokitus on -40 °C:sta +100 °C:een. Ne kestävät erinomaisesti säätä eivätkä haurastu UV-altistuksessa.

K: Mitä eroa on metristen ja PG-kierteisten kaapeliläpivientien välillä?

A: Metriset kierteet (M12, M16, M20) ovat hienojakoisempia ja niistä on tulossa maailmanlaajuinen standardi, kun taas PG-kierteet (PG7, PG9, PG11) ovat perinteisiä eurooppalaisia kokoja. Molemmat tiivistävät yhtä hyvin, kun ne on asennettu oikein.

K: Mistä tiedän, minkä kaapelin halkaisija-alueen läpivienti hyväksyy?

A: Jokaisella läpivientikoolla on oma kaapelin halkaisija-alueensa - esimerkiksi M20-läpivienneillemme sopivat tyypillisesti 6-12 mm:n kaapelit. Tarkista aina tekniset eritelmämme ja valitse läpivienti, jonka kaapelin halkaisija sijoittuu alueen keskivaiheille optimaalisen tiivistyksen saavuttamiseksi.

K: Voiko kaapeliläpivientejä käyttää uudelleen irrottamisen jälkeen?

A: Vaikka se on teknisesti mahdollista, emme suosittele kaapeliläpivientien uudelleenkäyttöä, koska tiivisteosat voivat vaarantua. Kriittisissä sovelluksissa on aina käytettävä uusia tiivisteitä IP-luokituksen ja luotettavuuden säilyttämiseksi.

K: Kuinka monta kaapelia voin enintään liittää yhden kaapeliläpiviennin läpi?

A: Vakiokaapeliläpiviennit on suunniteltu yksittäisille kaapeleille. Käytä useita kaapeleita varten monikaapeliläpivientejä tai kaapelin läpivientijärjestelmiä, jotka säilyttävät asianmukaisen tiivisteen jokaisen yksittäisen kaapelin ympärillä.
